الشركة المصنعة: Bently Nevada
رقم المنتج: 172103-01
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إدخال/إخراج 3500/65 RTD/طرف TC معزول، نهايات داخلية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 450ج
Dimensions: 241.3 مم × 24.4 مم × 99.1 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

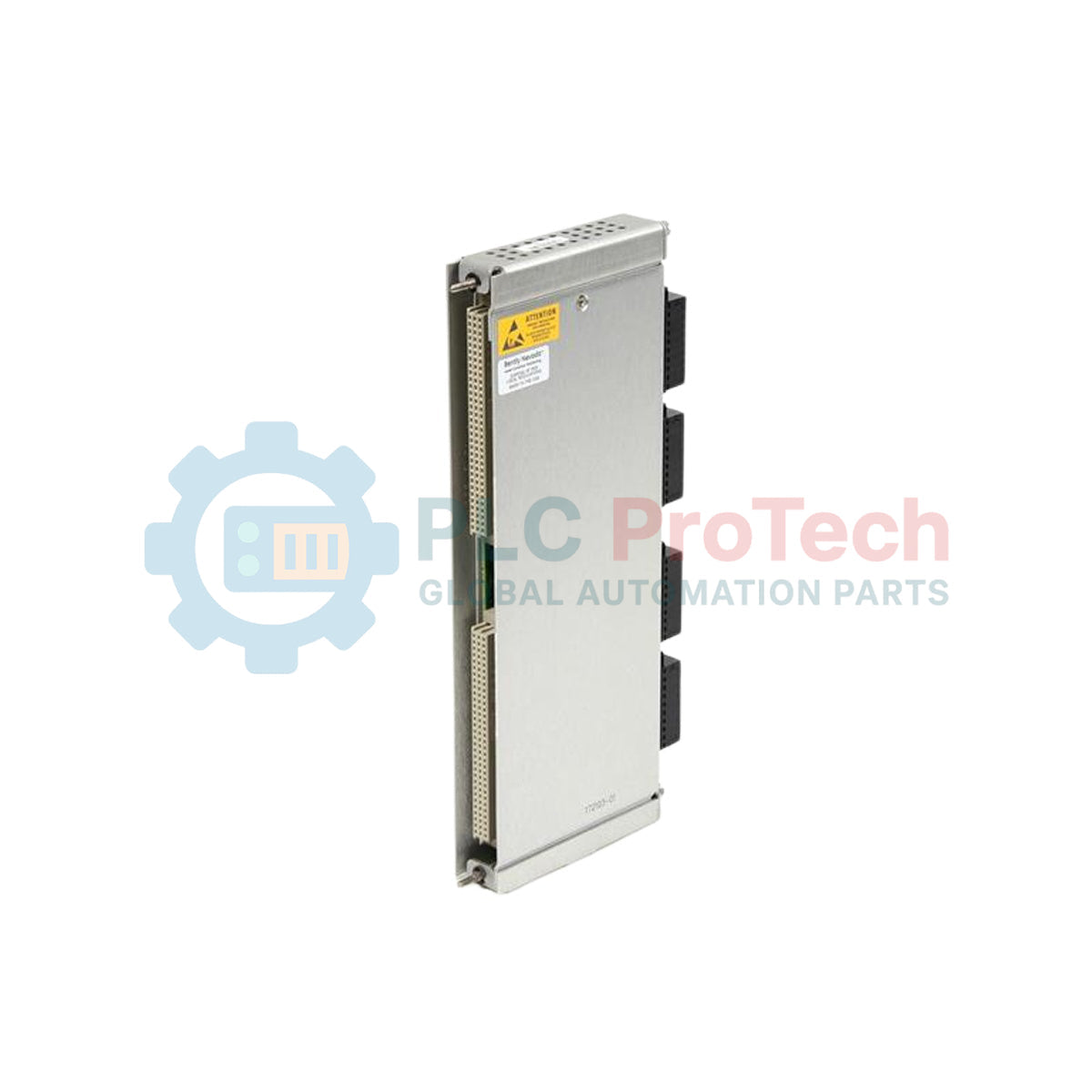

Bently Nevada 172103-01 هي وحدة إدخال/إخراج لمراقبة درجة الحرارة بـ 16 قناة مصممة لحامل نظام حماية الآلات 3500/65. توفر واجهات اتصال فعلية لكواشف درجة الحرارة المقاومة (RTDs) وأطراف حرارية معزولة (TCs). تتميز الوحدة بتوصيلات داخلية، مما يسمح بتوصيل الأسلاك الميدانية من حساسات درجة الحرارة مباشرة إلى كتلة التوصيل في الجزء الخلفي من حامل 3500 دون الحاجة إلى كتل توصيل خارجية.
تتصل هذه الوحدة للإدخال/الإخراج مباشرة بوحدة المراقبة 3500/65 لمعالجة بيانات درجة الحرارة المأخوذة بشكل مستمر. تُستخدم بشكل رئيسي في تطبيقات الآلات الحرجة، بما في ذلك محامل توربينات البخار والغاز، وملفات العضو الثابت للمحركات الكبيرة، وخطوط تفريغ الضواغط، ومراقبة هيكل المضخات الصناعية. تدعم الوحدة التحقق المستمر من الإنذارات ومنطق فصل الآلات عند دمجها مع وحدات التتابع لنظام 3500.
رقم القطعة: 172103-01
الشركة المصنعة: Bently Nevada (بيكر هيوز)
توافق المراقب: مراقب درجة الحرارة 3500/65 بـ 16 قناة
نوع التوصيل: توصيلات داخلية (تشمل قابس طرفي 20 دبوس، رقم القطعة 173005)
المجموعة الوظيفية: قطع غيار نظام حماية الآلات
| المعلمة | المواصفات |
|---|---|
| الطراز | 172103-01 |
| العلامة التجارية | Bently Nevada |
| نوع المنتج | وحدة مراقبة درجة الحرارة للإدخال/الإخراج |
| السلسلة | سلسلة 3500 |
| قنوات الإدخال | 16 قناة مستقلة (RTD أو طرف حراري معزول) |
| مقاومة الإدخال | > 1 ميغا أوم على جميع مداخل المحول |
| تيار الإثارة | 913 ميكروأمبير ± 7 ميكروأمبير مصدر تيار ثابت لكل قناة RTD (عند 25 درجة مئوية) |
| الدقة | 1 درجة مئوية أو 1 درجة فهرنهايت |
| دقة القياس | ± 3 درجة مئوية (± 5.4 درجة فهرنهايت) عند +25 درجة مئوية محيط (يشمل تعويض تقاطع بارد داخلي) |
| استهلاك الطاقة | 3.0 واط كحد أقصى |
| الأبعاد (الارتفاع × العرض × العمق) | 241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة) |
| الوزن | 0.45 كجم (1.0 رطل) |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| الرطوبة | رطوبة نسبية من 0% إلى 95%، غير مكثفة |
| تصنيف الحماية | IP20 (عند التثبيت في هيكل 3500 القياسي) |
| بلد المنشأ | الولايات المتحدة |
يقبل وحدة 172103-01 تكوينًا مختلطًا من الثرموقبلات وRTDs ضمن برنامج تكوين رف 3500. نطاقات المستشعرات المدعومة مفصلة أدناه:
ثرموقبل نوع E (طرف معزول): -100°C إلى +1000°C (-148°F إلى +1832°F)
ثرموقبل نوع J (طرف معزول): 0°C إلى +760°C (32°F إلى +1400°F)
ثرموقبل نوع K (طرف معزول): 0°C إلى +1370°C (32°F إلى +2498°F)
ثرموقبل نوع T (طرف معزول): -160°C إلى +400°C (-256°F إلى +752°F)
مقاومة البلاتين 100 أوم (Pt100، ألفا = 0.00385): -200°C إلى +850°C (-328°F إلى +1562°F)
مقاومة البلاتين 100 أوم (Pt100، ألفا = 0.00392): -200°C إلى +850°C (-328°F إلى +1562°F)
مقاومة النيكل 120 أوم (Ni120): -200°C إلى +700°C (-328°F إلى +1292°F)
مقاومة النحاس 10 أوم (Cu10): -80°C إلى +260°C (-112°F إلى +500°F)
التأريض والتظليل: يجب إنهاء دروع كابلات مستشعرات الحرارة عند نقطة واحدة فقط. قم بتوصيل أسلاك الدرع بأطراف التأريض المخصصة على هيكل 3500. لا تقم بتأريض الدرع في كل من طرف المستشعر وطرف الوحدة لتجنب حلقات التأريض.
قيود الثرموقبل: تتوافق فقط الثرموقبلات ذات الطرف المعزول مع 172103-01. يجب عدم استخدام الثرموقبلات ذات الطرف المؤرض، لأنها تسبب أخطاء في جهد الوضع المشترك عبر القنوات التي تشترك في نفس دوائر المبدل المتعدد للإدخال.
فصل الأسلاك: قم بتمرير أسلاك إشارة RTD/TC منخفضة الجهد عبر صواني كابلات مخصصة ومنفصلة. تجنب الاقتراب من أسلاك طاقة المحرك عالية الجهد، ومخرجات محركات التردد المتغير (VFD)، أو الأحمال الحثية التي يتم تبديلها لمنع حقن التداخل الكهرومغناطيسي (EMI).
تعديلات RTD ذات 4 أسلاك: تم تكوين وحدات الإنهاء الداخلية القياسية لتعويض RTD بثلاثة أسلاك. إذا تم استخدام مستشعرات RTD بأربعة أسلاك، تحقق من رمز التعديل المادي المحدد (مثل التعديل 179952-01) المطلوب لاستيعاب القفزات متعددة الأسلاك.
احتياطات التبديل الساخن: بينما تدعم البطاقة الرئيسية لمراقب 3500/65 الإدخال/الإزالة أثناء التشغيل، فإن فصل وحدة الإدخال/الإخراج 172103-01 أثناء تشغيل المراقب سيعطل فورًا حلقات المستشعر، مما يؤدي إلى أخطاء في القناة وتنبيهات خطر محتملة على مستوى الرف. تجاوز أي منطق تصويت أو قفل إيقاف تشغيل ذي صلة قبل استخراج الوحدة.
هل يمكنني استخدام وحدة 172103-01 مع كتلة إنهاء خارجية؟
لا. تم تصميم 172103-01 خصيصًا للإنهاءات الداخلية حيث يتصل الأسلاك الميدانية مباشرة بمقبس اللوحة الخلفية للرف. بالنسبة لكتل الإنهاء الخارجية، يجب طلب وحدة إدخال/إخراج الإنهاء الخارجية 172109-01 بدلاً من ذلك.
ماذا يحدث إذا انقطع أو انفصل سلك مستشعر درجة الحرارة؟
يقوم المراقب 3500/65 تلقائيًا بتنفيذ فحص حد المحول. يؤدي انقطاع السلك إلى تشغيل حالة "دائرة مفتوحة" أو "غير جيدة" للقناة المحددة. ستومض لمبة LED الخاصة بالقناة على البطاقة الرئيسية الأمامية، ويتم دفع حالة خرج القناة خارج النطاق لمنع التنبيهات الخاطئة للآلة.
هل يتطلب تحديث البرنامج الثابت عند استبدال وحدة إدخال/إخراج من الإصدار القديم بوحدة 172103-01 الجديدة؟
إذا كنت تقوم بترقية أو استبدال تكوين قديم، تحقق من أن إصدار البرنامج الثابت لبطاقة المراقب الرئيسية 3500/65 متوافق. قد يؤدي البرنامج الثابت غير المتوافق إلى عدم تطابق في التكوين أو ظهور خطأ "خطأ في التكوين" مستمر في سجل أحداث الرف.
كيف يتم إدارة تعويض الوصلة الباردة (CJC) للثرموقطاب؟
يتميز الطراز 172103-01 بمستشعر درجة حرارة صلب مدمج مباشرة على لوحة تجميع كتلة الطرفية. يتتبع هذا المستشعر التغيرات في درجة حرارة الطرفية ويطبق عوامل تعويض رقمية داخل طبقة معالجة المراقب 3500/65.
