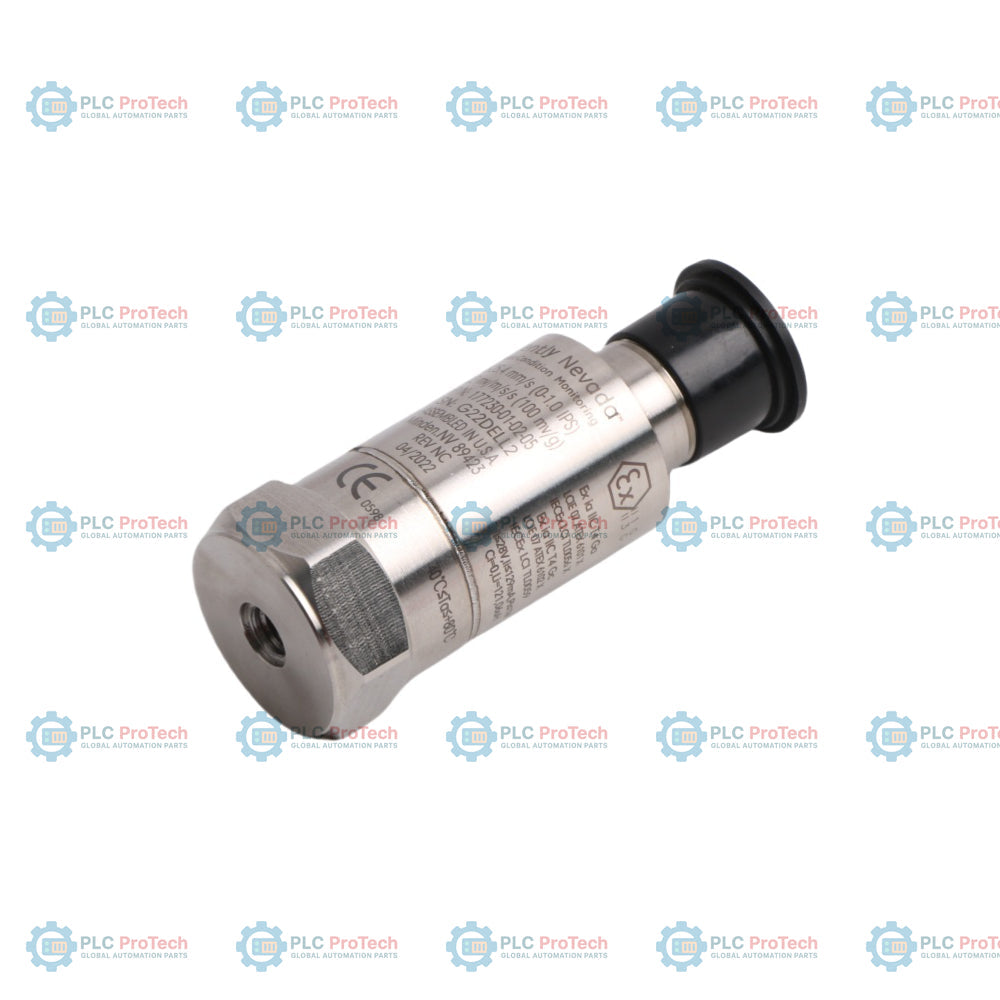

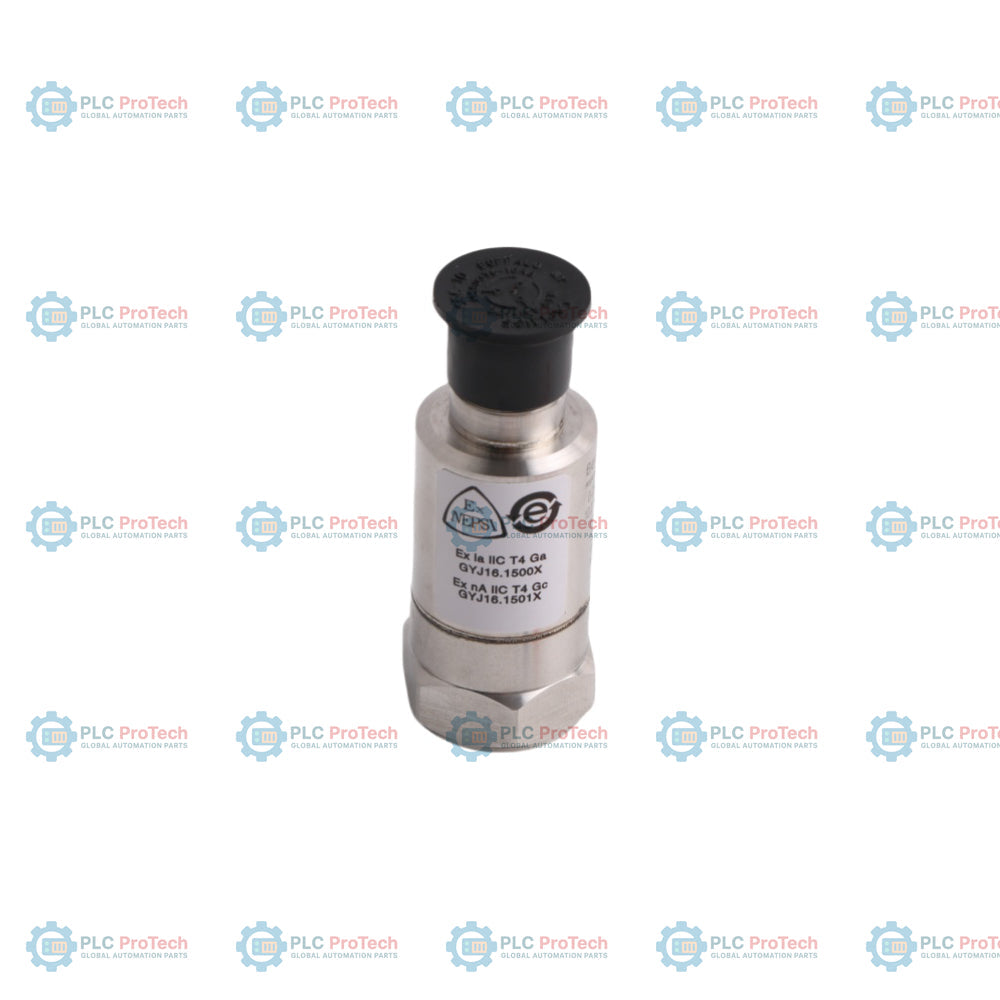

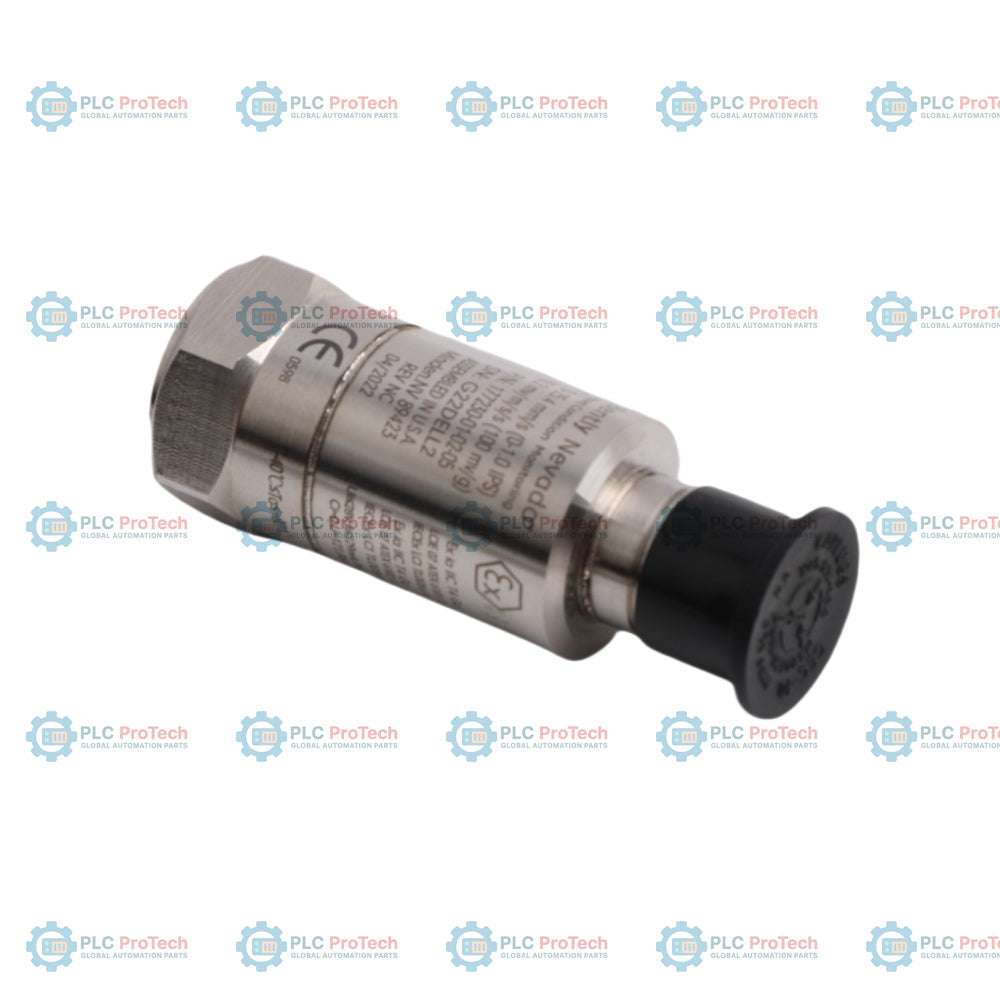

بنتلي نيفادا 177230-01-02-05 مرسل اهتزاز زلزالي

جهاز 177230-01-02-05 (177230010205) هو جهاز إرسال اهتزاز زلزالي مستقل مصمم لتوفير حل بسيط وفعال من حيث التكلفة لمراقبة الآلات العامة. يدمج هذا الجهاز مقياس تسارع بيزوالكهربائي، وإلكترونيات معالجة الإشارة، وإشارة خرج خطية متناسبة 4-20 مللي أمبير في هيكل واحد متين. صُمم لضمان الاعتمادية في البيئات الصناعية القاسية، يراقب جهاز الإرسال الزلزالي 177230 مستويات الاهتزاز العامة على الأغطية أو حاويات المحامل، مما يسهل الكشف المبكر عن الأعطال الميكانيكية. من خلال توفير بيانات مستمرة مباشرة إلى نظام PLC أو DCS أو SCADA، يلغي الحاجة إلى رف مراقبة منفصل، مما يقلل من تعقيد النظام ووقت التوقف التشغيلي. كما أن موافقاته المتعددة للمناطق الخطرة تضمن توافقه مع المعايير الدولية للسلامة لاستخدامه في تطبيقات النفط والغاز وتوليد الطاقة المتقلبة.

تفصيل اللاحقة

يستخدم نموذج 177230-01-02-05 تكوينًا أبجديًا رقميًا محددًا لتعريف معاييره التشغيلية وتصنيفات السلامة:

• 01 (نطاق القياس): مهيأ لنطاق سرعة من 0 إلى 25.4 مم/ثانية (0 إلى 1.0 إنش/ثانية) كقيمة ذروة.

• 02 (استجابة التردد): معاير لنطاق تردد من 3 هرتز إلى 1 كيلو هرتز (180 إلى 60,000 دورة في الدقيقة).

• 05 (الموافقات): معتمد لموافقات متعددة تشمل CSA/NRTL/C وATEX/IECEx للاستخدام في المناطق الخطرة.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف يتم تأريض جهاز الإرسال لمنع ضوضاء الإشارة؟

دائرة جهاز الإرسال 177230 معزولة داخليًا عن الهيكل. لضمان سلامة الإشارة، يجب تأريض درع الكابل عند طرف نظام التحكم فقط، مما يمنع حدوث حلقات تأريض قد تتداخل مع حلقة التيار 4-20 مللي أمبير.

هل يحتاج هذا الجهاز إلى جهاز Proximitor أو واجهة خارجية؟

لا، جهاز 177230 هو جهاز إرسال "يعمل بالطاقة من الحلقة". يخرج إشارة 4-20 مللي أمبير متناسبة مباشرة مع مستوى الاهتزاز، مما يسمح له بالتوصيل مباشرة بأي بطاقة إدخال تماثلية دون الحاجة إلى رفوف إضافية من سلسلة Bently Nevada 3500.

هل يمكن تركيب هذا الجهاز بأي اتجاه؟

الجهاز حساس للاهتزاز في محوره الأساسي (اتجاه مسمار التثبيت). يجب تركيبه بشكل عمودي على عمود الآلة للاهتزاز الشعاعي أو موازٍ للعمود لمراقبة الدفع المحوري.

دليل الهندسة والتركيب

التركيب الصحيح لجهاز 177230-01-02-05 ضروري للحصول على بيانات دقيقة وطول عمر الجهاز:

• سطح التثبيت: يجب أن يكون سطح التثبيت مستويًا ونظيفًا وناعمًا. استخدم مسمار تثبيت 1/4-28 أو M8 لتثبيت الجهاز. ضع طبقة رقيقة من شحم السيليكون أو الزيت على واجهة التثبيت لتحسين استجابة التردد العالي.

• مواصفات العزم: تأكد من شد جهاز الإرسال بعزم يتراوح بين 4.5 نيوتن متر إلى 6.8 نيوتن متر. الشد الضعيف يؤدي إلى ضعف نقل الإشارة، والشد الزائد قد يتلف العنصر البيزوالكهربائي الداخلي.

• الكابلات والتأريض: استخدم كابل مزدوج ملتف ومُدرع عالي الجودة. عادةً ما يستخدم 177230 موصل MIL من نوع 2 دبابيس. تأكد من إحكام الموصل واستخدم غطاء مقاوم للعوامل الجوية إذا كان المستشعر معرضًا للرطوبة أو سوائل القطع.

• تبديد الحرارة: بالرغم من أن الوحدة مصنفة لتحمل حتى 85 درجة مئوية، يجب تجنب قربها من أنابيب البخار عالية الحرارة أو مجمعات العادم باستخدام كتل تبديد حرارة أو فواصل حرارية إذا تجاوزت درجة حرارة الهيكل الحد المسموح.

• المناطق الخطرة: في مناطق ATEX/IECEx، تأكد من أن التركيب يتوافق مع متطلبات السلامة الجوهرية. إذا تم استخدام موافقة "05" لمنطقة Div 2 أو Zone 2، يجب استخدام أختام أنابيب مقاومة للانفجار أو كبسولات كابلات معتمدة للحفاظ على سلامة الغلاف الحامي.
