الشركة المصنعة: Bently Nevada
رقم المنتج: 200350-02-00-01
Country of origin:الولايات المتحدة
نوع المنتج: مقياس تسارع
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 51ج
Dimensions: 18 مم × 42.4 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

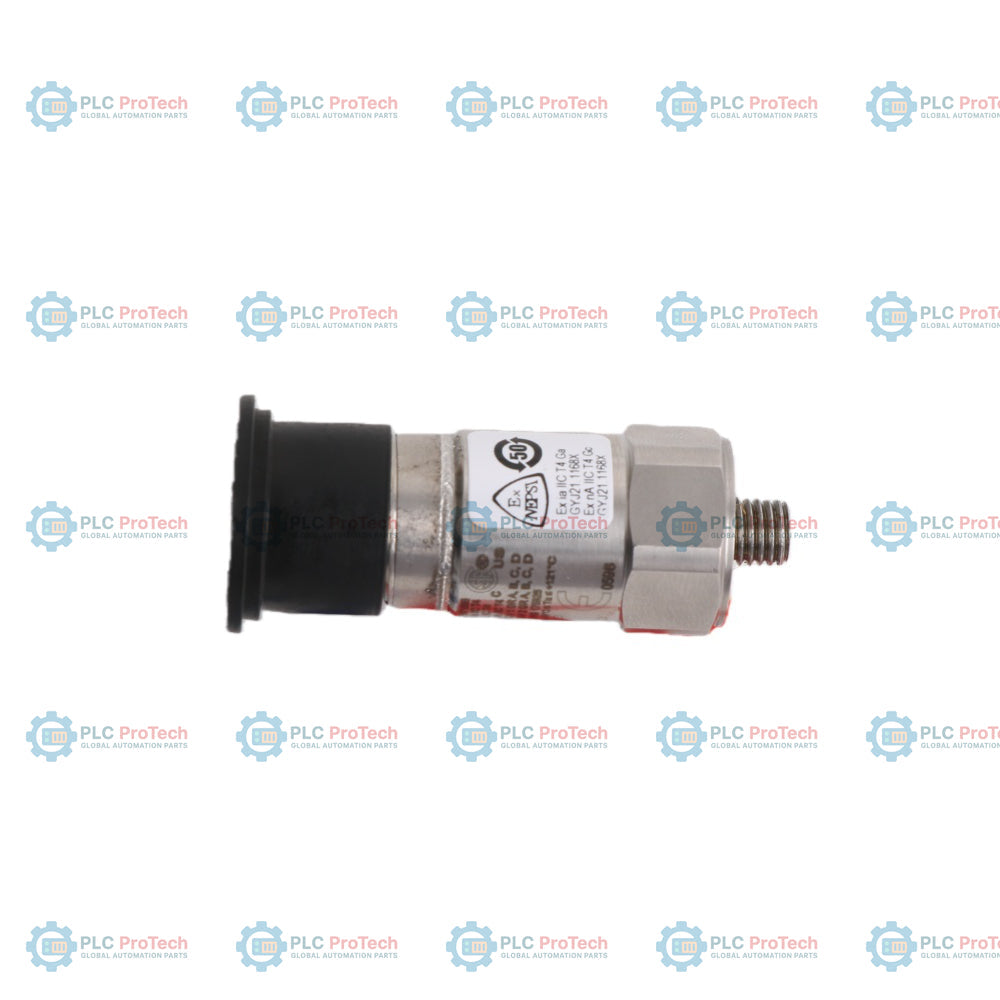

إن Bently Nevada 200350-02-00-01 محول زلزالي عام الاستخدام، مثبت على الغلاف، ومصمم لتطبيقات قياس اهتزاز الغلاف. ويتميز بعنصر استشعار كهرضغطي داخل جسم ملحوم ومحكم الإغلاق من الفولاذ المقاوم للصدأ. يحول 200350-02-00-01 الاهتزاز الميكانيكي إلى إشارة جهد تفاضلية تتناسب مع التسارع على امتداد محوره الحساس. وقد صُمم للاتصال المباشر بأنظمة Trendmaster المتوافقة، بما في ذلك بطاقة الإدخال المباشر للتيار الثابت Trendmaster Pro (رقم الجزء 149811-02) وبطاقة الإدخال المباشر الزلزالية (رقم الجزء 164746-01).
| رمز الطراز/الخيار | وصف الاختيار |
|---|---|
| 200350 | مقياس التسارع |
| A: مسمار التثبيت | 02: فولاذ مقاوم للصدأ 1/4-28 إلى M8 x 1.25 |
| B: التفاوت | 00: 100 مللي فولت/غرام +/- 20% (10.2 مللي فولت/م/ث² +/- 20%) |
| C: الاعتمادات | 01: CSA وATEX وIECEx |
| الفئة | المعلمة | المواصفات |
|---|---|---|
| كهربائية | الحساسية | 100 مللي فولت/غرام +/- 20% (10.2 مللي فولت/م/ث² +/- 20%) |
| نطاق التردد (+/- 3 ديسيبل) | من 30 إلى 600,000 دورة/دقيقة (من 0.5 إلى 10,000 هرتز) | |
| نطاق القياس | +/- 50 غرامًا | |
| الحساسية المستعرضة | <= 7% | |
| خطية السعة | +/- 1% | |
| التردد الرنيني عند التركيب | 1500 دورة/دقيقة (25 كيلوهرتز) | |
| الضوضاء الكهربائية عريضة النطاق (1-10 كيلوهرتز) | 350 ميكروغرام (3,434 ميكرومتر/ث²) | |
| جهد انحياز الخرج | من 8 إلى 12 فولت تيار مستمر | |
| جهد الإثارة | من 18 إلى 28 فولت تيار مستمر | |
| إثارة بتيار ثابت | من 2 إلى 20 مللي أمبير | |
| زمن الاستقرار (ضمن 1% من انحياز القياس) | <= 2.0 ثانية | |
| ممانعة الخرج | < 150 أوم | |
| الثابت الزمني للتفريغ | 0.3 ثانية | |
| عزل الهيكل | > 10^8 أوم | |
| ميكانيكية | مقاس المفتاح السداسي | 11/16 بوصة (18 مم) |
| الارتفاع | 1.65 بوصة (42.4 مم) | |
| الوزن | 1.8 أونصة (51 غرامًا) | |
| سن التثبيت | 1/4-28 أنثى | |
| عزم التثبيت (الحد الأقصى) | من 2 إلى 5 قدم-رطل (2.7 إلى 6.8 N-m) | |
| مادة عنصر الاستشعار | سيراميك | |
| هندسة الاستشعار | قص | |
| مادة الغلاف | فولاذ مقاوم للصدأ | |
| الإحكام | محكم الإغلاق ملحوم | |
| الموصل الكهربائي | MIL-C-5015 ثنائي الطرف | |
| موضع التوصيل الكهربائي | علوي | |
| البيئية | نطاق درجة حرارة التشغيل | من -65 درجة فهرنهايت إلى +250 درجة فهرنهايت (-54 درجة مئوية إلى +121 درجة مئوية) |
| القدرة على تحمّل الصدمات | 5,000 g pk | |
| الرطوبة النسبية | رطوبة نسبية 100%، متكاثفة، غير مغمورة | |
| تصنيف الغلاف | IP68 |
| طرف الموصل | الوظيفة |
|---|---|
| الطرف A | إشارة / طاقة |
| الطرف B | تأريض |
| الشهادة / المعيار | التصنيف / النطاق |
|---|---|
| FCC | متوافق مع الجزء 15 من قواعد FCC |
| EMC | توجيه EMC 2014/30/EU |
| RoHS | توجيه RoHS 2011/65/EU |
| ATEX | EN 60079-0، EN 60079-7، EN 60079-11، EN 60079-15؛ توجيه ATEX 2014/34/EU |
| CSA/NRTL/C | آمن جوهريًا: Ex ia IIC T4؛ الفئة I، القسم 1، المجموعات A وB وC وD؛ AEx ia IIC T4؛ الفئة I، القسم 1، المجموعات A وB وC وD (T4 عند -54 درجة مئوية <= Ta <= +121 درجة مئوية) |
| آمن جوهريًا وغير مُشعل: Ex nL IIC T4؛ الفئة I، القسم 2، المجموعات A وB وC وD؛ AEx nA T4؛ الفئة I، القسم 2، المجموعات A وB وC وD (T4 عند -54 درجة مئوية <= Ta <= +121 درجة مئوية) | |
| ATEX/IECEx | EX1G Ex ia IIC T4 Ga؛ EX3G Ex nA IIC T4 Gc؛ Ex ec IIC T4 Gc (T4 عند Ta = -54 درجة مئوية إلى 121 درجة مئوية) |
