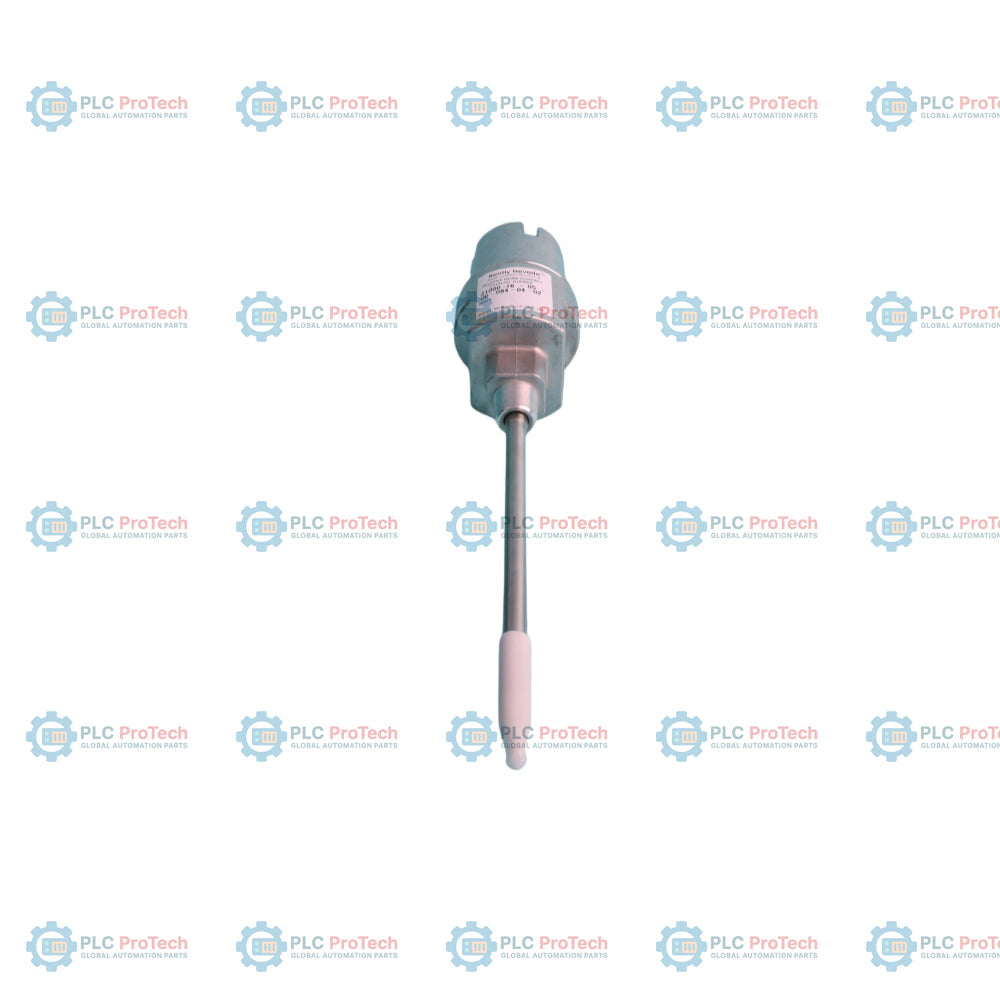

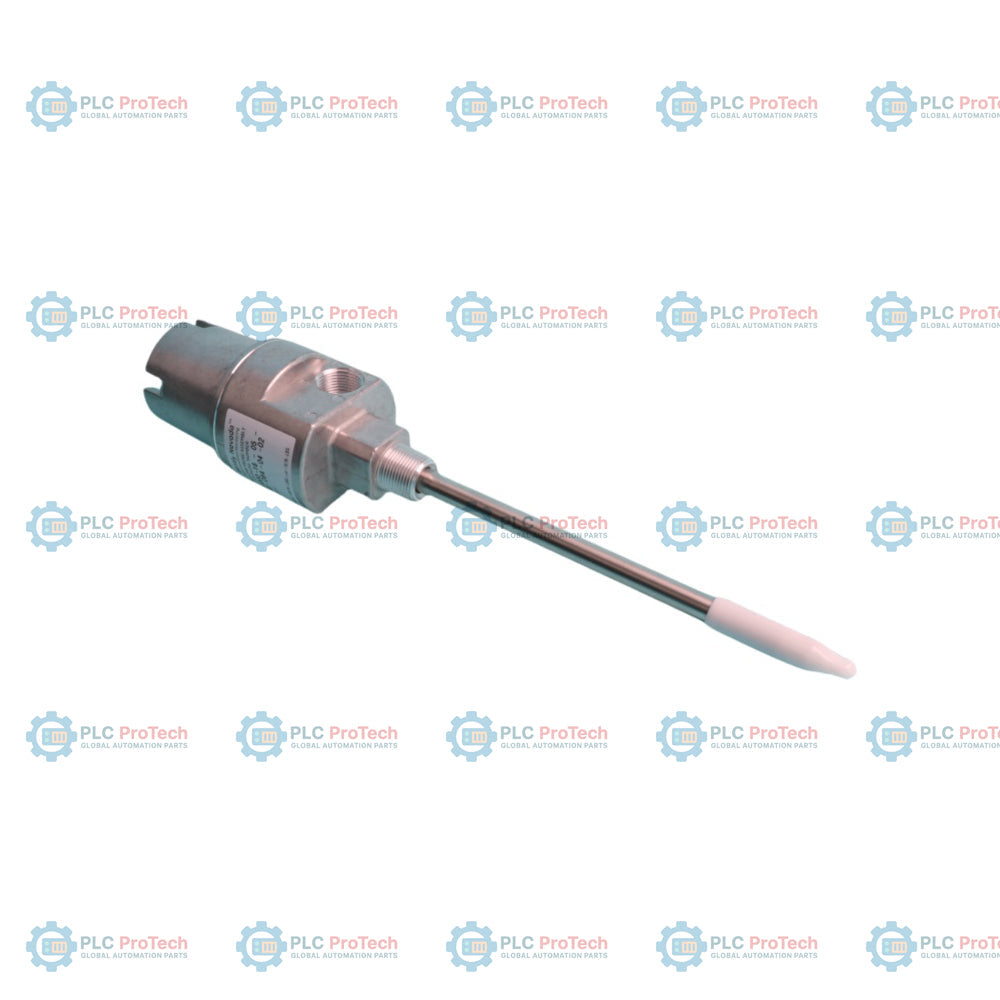

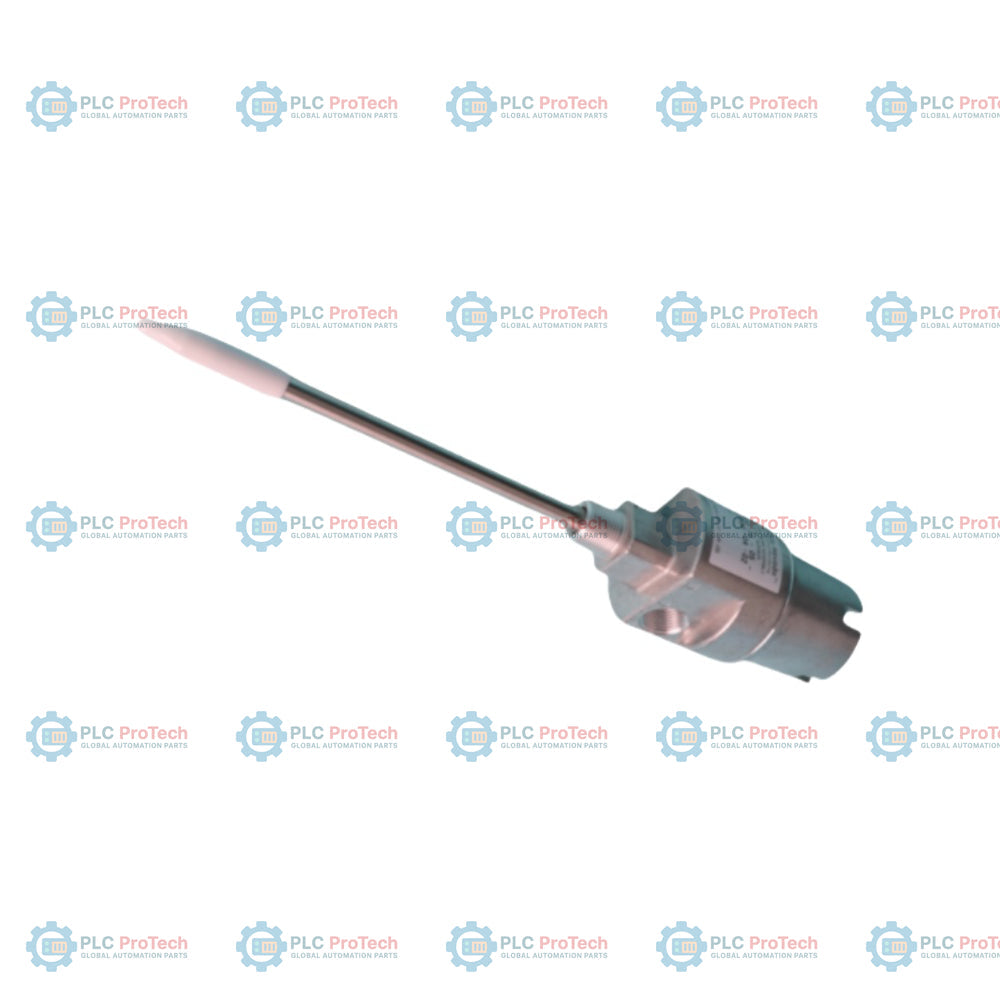

مجموعة مبيت مجس القرب Bently Nevada 21000-16-05-00-066-04-02

الوصف

إن 21000-16-05-00-066-04-02 عبارة عن مجموعة مبيت مسبار تقارب من الألومنيوم، مصممة للتركيب الخارجي لمسابير التقارب بالتيارات الدوامية. تحمي هذه الوحدة المسبار وموصله في البيئات الصناعية، مما يضمن تركيبًا آمنًا لمراقبة اهتزاز عمود الدوران والموضع المحوري للآلات. يشتمل هذا التكوين على مسبار تقارب 3300 XL مقاس 8 مم (الخيار 16)، وطول كابل يبلغ 0.5 م (الخيار 05)، ومن دون محول إبعاد (الخيار 00)، وعمق اختراق للمسبار يبلغ 6.6 بوصة (الخيار 066)، وتركيب سدادة واحدة بقلاوظ 3/4-14 NPT (الخيار 04)، وقلاوظ تثبيت 3/4-14 NPT (الخيار 02). صُممت سلسلة المبيتات 21000 لتوفير المتانة، بفضل هيكل من الألومنيوم وغطاء من الفولاذ المقاوم للصدأ 304، ما يوفر حاوية معدنية بالكامل ومتينة ومتوافقة مع معيار معهد البترول الأمريكي (API) 670 للمبيتات المركبة خارجيًا. صُممت هذه المجموعة للاستخدام مع أنظمة محولات التقارب 3300 XL، إذ توفر الحماية الميكانيكية اللازمة لنهايات الكابلات وتركيب المسبار في تطبيقات الآلات الدوارة الحرجة.

الميزات

• الخيار 16: يتضمن مسبار تقارب 3300 XL مقاس 8 مم مركبًا في المصنع.
• الخيار 05: طول كابل المسبار 0.5 م (20 بوصة).
• الخيار 00: لا يتضمن محول إبعاد.
• الخيار 066: عمق اختراق المسبار مضبوط على 6.6 بوصة.
• الخيار 04: تكوين الوصلات مزود بسدادة واحدة مقاس 3/4-14 NPT.
• الخيار 02: قلاوظ التثبيت 3/4-14 NPT.
• التركيب: هيكل من الألومنيوم مع غطاء من الفولاذ المقاوم للصدأ 304 لمقاومة التآكل والحفاظ على المتانة الهيكلية.
• التوافق: متوافق بالكامل مع معايير API 670 الخاصة بالمبيتات المركبة خارجيًا.

التطبيقات

• النفط والغاز: تركيب خارجي للمسابير على الضواغط والتوربينات والمضخات.
• توليد الطاقة: مراقبة اهتزاز الأعمدة في الآلات المساعدة لمحطة التوليد.
• البتروكيماويات: حماية الآلات في المناطق الخطرة (يُرجى التحقق من متطلبات الاعتماد المحلية المحددة).
• الاستخدامات الصناعية العامة: أي معدات دوارة تتطلب وصولًا خارجيًا إلى المسبار عند استخدام قلاوظ NPT القياسي.

معلومات الطلب

الخيار	الرمز	الوصف
رقم الجزء القابل للطلب	21000-16-05-00-066-04-02	مجموعة مبيت مسبار التقارب 21000
A - المسبار	16	مسبار 3300 XL مقاس 8 مم
B - طول الكابل	05	0.5 م (20 بوصة)
C - محول الإبعاد	00	من دون محول إبعاد
D - اختراق المسبار	066	6.6 بوصة (168 مم)
E - الوصلات	04	سدادة واحدة مقاس 3/4-14 NPT فقط
F - قلاوظ التثبيت	02	3/4-14 NPT

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
الطراز	مجموعة مبيت مسبار التقارب 21000
رقم الجزء	21000-16-05-00-066-04-02
مادة الهيكل	الألومنيوم
مادة الغطاء	الفولاذ المقاوم للصدأ 304
قلاوظ التثبيت	3/4-14 NPT
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت)
الكتلة النموذجية	1.1 كجم (2.4 رطل)
التوافق مع المعيار	API 670

إرشادات التركيب

• تأكد من تركيب غلاف المسبار مع توفير دعم كافٍ للامتدادات الطويلة لتقليل الرنين الناتج عن الاهتزاز.
• تحقق من أن طول سلك المسبار كافٍ لعمق المبيت؛ إذ يجب أن يكون السلك أطول من الغلاف.
• استخدم مادة إحكام مناسبة للقلاوظ في جميع توصيلات المواسير والتثبيت من نوع NPT للحفاظ على سلامة الحاوية.
• بالنسبة إلى التطبيقات في المناطق الخطرة، تأكد من توافق التركيب مع ممارسات التوصيل والتأريض المحددة التي تتطلبها الجهة التنظيمية المحلية ووثائق نظام 3300 XL.

التوافق والاعتمادات

• RoHS: متوافق مع التوجيه 2011/65/EU.
• CSA: معتمد لتطبيقات الحماية من الانفجار في مناطق محددة (يرجى الرجوع إلى ورقة البيانات 141600 للاطلاع على التكوينات المعتمدة الحالية).
• API 670: متوافق بالكامل مع معايير معهد البترول الأمريكي الخاصة بالمبيتات المركبة خارجيًا.
