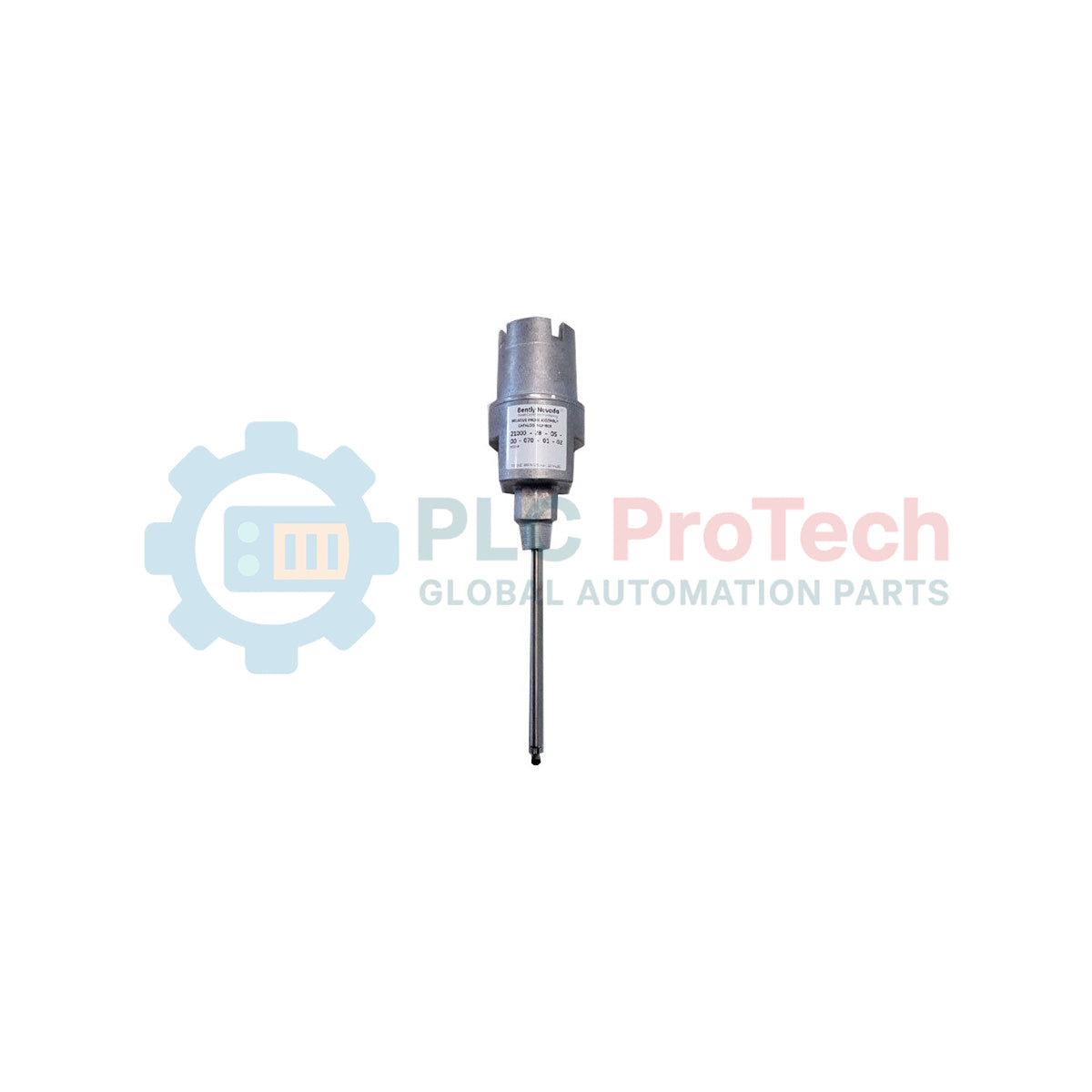

بنتلي نيفادا 21000-30-10-00-078-04-02 مجموعة تجميع غلاف مسبار التقارب

نظرة عامة على المنتج

تُعد 21000-30-10-00-078-04-02 مجموعة تجميع غلاف مسبار القرب المتخصصة من Bently Nevada، مصممة لتوفير حماية ميكانيكية قوية وختم بيئي لأجهزة استشعار مراقبة الاهتزاز. تم تكوين هذه المجموعة خصيصًا لـ مسبار القرب 3300 XL 11 mm، وهو جهاز استشعار عالي الأداء يُستخدم لقياس فراغات محامل الفيلم السائل، اهتزاز العمود، والموقع المحوري في الآلات الدوارة الكبيرة مثل التوربينات، الضواغط، والمضخات.

ملاحظة حالة المنتج: تم استبدال رقم الجزء هذا بـ 21000-29-10-00-078-04-02. بينما يظل تكوين 21000-30 شائعًا في التركيبات القديمة، فإن المشاريع الجديدة والاستبدالات عادةً ما تنتقل إلى سلسلة 21000-29 المحدثة للحفاظ على الامتثال لأحدث معايير الشهادات العالمية.

التكوين الفني

يكشف تفصيل رقم الجزء عن الواجهة الميكانيكية والكهربائية المحددة لهذه المجموعة:

• خيار المسبار (30): مدمج مع مسبار 3300 XL 11 mm، معتمد بعدة شهادات عالمية (ATEX، CSA، إلخ) للاستخدام في المناطق الخطرة.

• طول الكابل (10): يشمل كابل مسبار بطول 1.0 متر (39 بوصة)، مخصص للاتصال بجهاز استشعار Proximitor أو كابل تمديد.

• اختراق المسبار (078): عمق اختراق يبلغ 7.8 بوصة (198 مم) داخل غلاف الآلة، مما يسمح بوضع طرف المسبار بدقة بالنسبة للعمود المستهدف.

• التركيب والتجهيزات (04/02): يستخدم خيط تركيب قياسي 3/4-14 NPT ويشمل قابسًا واحدًا 3/4-14 NPT لختم مدخل الغلاف.

• حماية الغلاف: يحمي الغلاف المصنوع من الألمنيوم أو الفولاذ المقاوم للصدأ توصيل كابل المسبار الحساس من الرطوبة والزيت والأضرار الميكانيكية الشائعة في البيئات الصناعية.

المواصفات الفنية

الأسئلة الفنية المتكررة

لماذا تم استبدال 21000-30 بـ 21000-29؟

تقوم Bently Nevada بتحديث أرقام الأجزاء لتعكس تغييرات في عمليات التصنيع أو لتوحيد الشهادات العالمية. عادةً ما يوفر الإصدار 21000-29 نفس التوافق الميكانيكي والشكل، لكنه يضمن الامتثال لتوجيهات المناطق الخطرة والمعايير المادية الحالية.

ما هو الغرض من خيار "No Standoff Adapter" (00)؟

يعني خيار "00" أن الغلاف يُركب مباشرة على غلاف الآلة أو على رأس ملولب بدون فاصل وسيط. يُستخدم هذا عندما يكون عمق الاختراق 7.8 بوصة كافيًا للوصول إلى الهدف دون الحاجة إلى مسافة إضافية لجسم الغلاف.

هل يمكنني استخدام مسبار 3300 XL 8 mm في هذا الغلاف؟

تم حفر هذه المجموعة وتثبيتها خصيصًا لـ مسبار 11 mm. رغم تشابه أجسام الأغلفة، فإن التركيب الداخلي وإدارة الكابل مُحسّنان لرأس المسبار بقطر 11 مم وحجمه الخاص بالموصل.

دليل الهندسة والتركيب

• ضبط الفجوة: قبل الشد النهائي، استخدم مقياس الفولت أو أداة معايرة Bently Nevada TK-3 لضبط فجوة المسبار (عادة -9.0 فولت تيار مستمر لنظام 3300 XL 11 mm). الضبط الدقيق للفجوة ضروري لنطاق القياس الخطي.

• ختم الخيوط: استخدم مادة ختم مناسبة على خيوط التركيب 3/4-14 NPT لمنع تسرب الزيت من غلاف الآلة. تأكد من توافق المادة مع زيت تزييت الآلة.

• إدارة الكابل: عند تركيب المسبار في الغلاف، تأكد من عدم لف أو ضغط الكابل. استخدم انتقال الكابل الداخلي لتوفير تخفيف إجهاد للكابل بطول 1.0 متر.

• توصيل القناة: تأكد دائمًا من إحكام قابس NPT أو القناة المتصلة للحفاظ على تصنيف NEMA 4X أو IP66 للغلاف، مما يحمي الإلكترونيات الداخلية من العوامل الخارجية.
