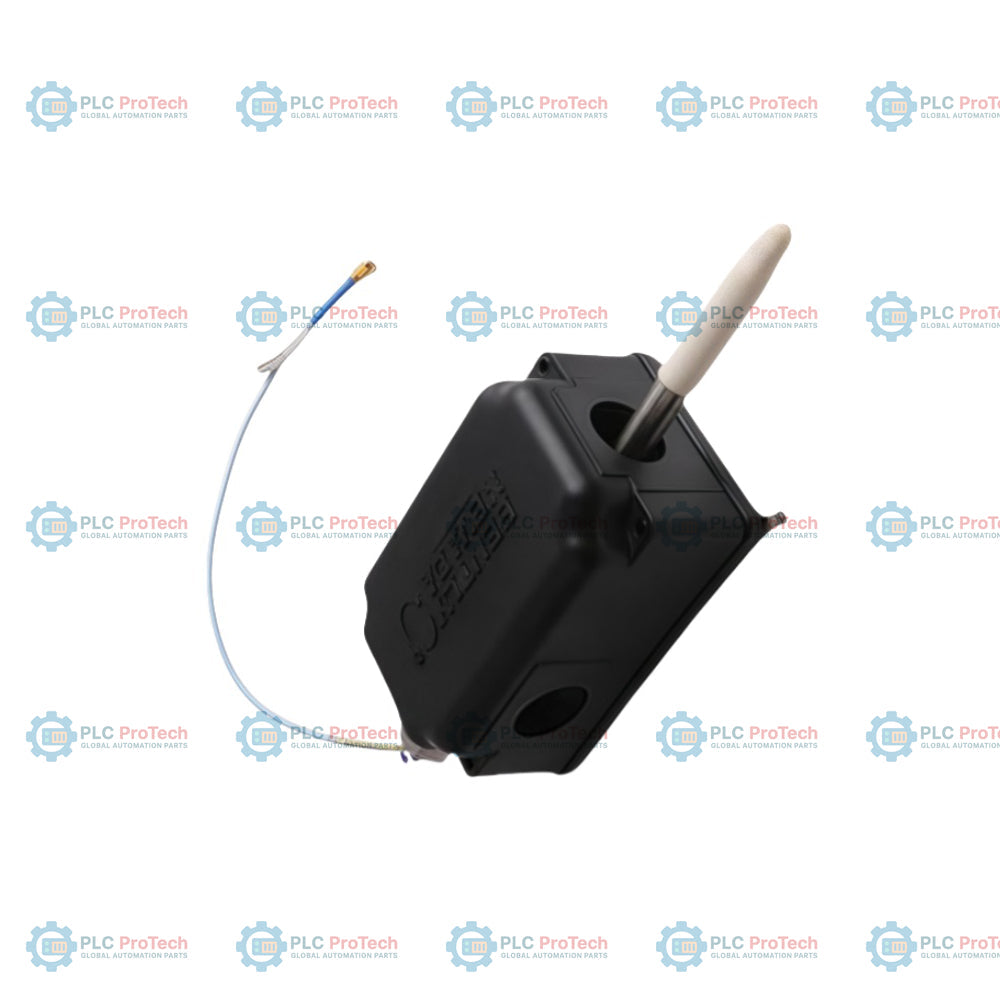

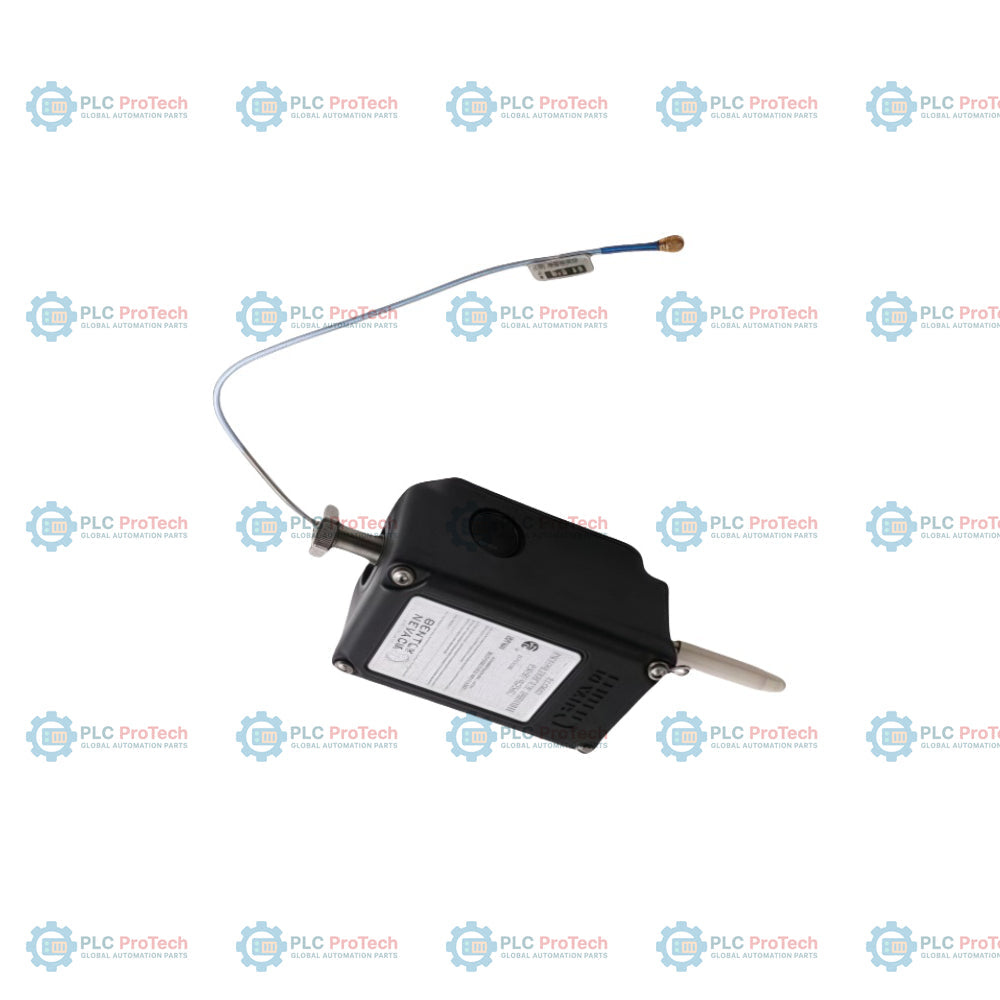

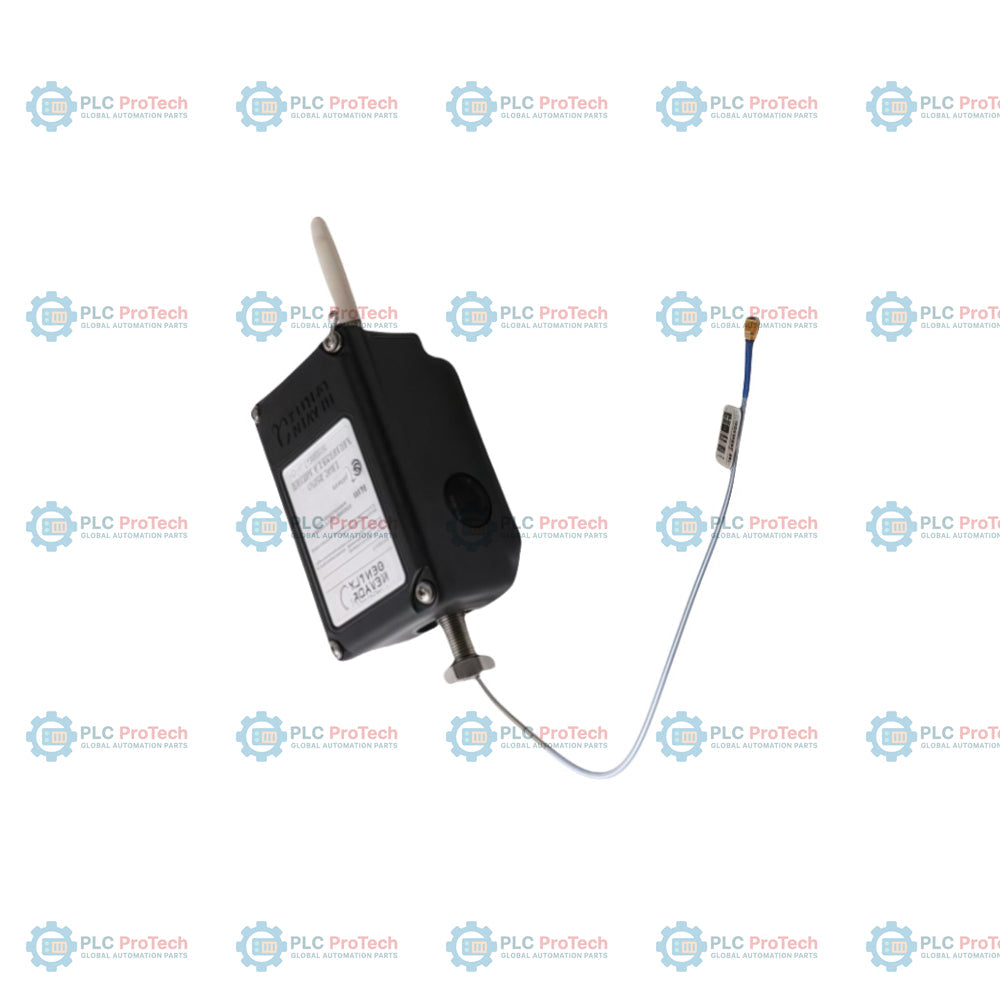

Bently Nevada 31000-00-00-00-070-03-02 مجموعة مبيت مسبار القرب الإنجليزي

الوصف

يُعد 31000-00-00-00-070-03-02 مجموعة هيكل متخصصة لمسبار تقارب إنجليزي، صُممت لتركيب مجسات التقارب بالتيارات الدوامية عبر أغلفة الآلات. يشتمل هذا التكوين على هيكل من مادة PPS (كبريتيد البولي فينيلين) بعمق اختراق للمسبار يبلغ 70 مم (الخيار 070)، وسدادتين، ووَصلة M20 واحدة، وقابض إحكام للكابل (الخيار 03)، ولولب تركيب 3/4-14 NPT (الخيار 02). توفر مجموعة الهيكل هذه الحماية الميكانيكية والبيئية الأساسية لمجسات التقارب وكابلات التمديد المرتبطة بها. كما تتيح الوصول من الخارج، مما يسهل ضبط الفجوة أو استبدال المسبار دون الحاجة إلى تفكيك الآلة. وتتوافق المجموعة بالكامل مع معيار معهد البترول الأمريكي (API) 670 الخاص بهياكل مجسات التقارب المركبة خارجيًا، وهي مناسبة لقياسات الاهتزاز الشعاعي أو قياسات Keyphasor في البيئات الصناعية.

الميزات

• مادة الهيكل: كبريتيد البولي فينيلين (PPS) عالي القوة والمقاوم للتآكل، مع مكونات من الفولاذ المقاوم للصدأ.
• اختراق المسبار (الخيار 070): مُهيأ لعمق اختراق يبلغ 70 مم.
• لولب التركيب (الخيار 02): لولب تركيب 3/4-14 NPT.
• الوصلات (الخيار 03): يشتمل على سدادتين، ووَصلة M20 واحدة، وقابض إحكام للكابل لدعم كابل المسبار المدرع.
• الوصول: يسهّل ضبط الفجوة والصيانة الخارجية للمحوّل دون تفكيك الآلة.
• التوافق مع API 670: متوافق بالكامل مع معايير API 670 الخاصة بهياكل مجسات التقارب المركبة خارجيًا.

التطبيقات

• محوّلات مركبة شعاعيًا لمراقبة اهتزاز الآلات.
• تطبيقات قياس Keyphasor.
• حماية الآلات الدوارة في الصناعات الثقيلة (توليد الطاقة، النفط والغاز، البتروكيماويات، المياه، التعدين).
• التركيبات التي تتطلب حماية بيئية لوصلات مجسات التقارب.

معلومات الطلب

الخيار	الرمز	الوصف
رقم الجزء القابل للطلب	31000-00-00-00-070-03-02	مجموعة هيكل مسبار تقارب إنجليزي
A - المسبار مع الموصل	00	المسبار غير مطلوب
B - طول كابل المسبار	00	كابل المسبار غير مطلوب
C - طول محوّل الإبعاد	00	لا يوجد محوّل إبعاد
D - اختراق المسبار	070	اختراق بمقدار 70 مم
E - الوصلات	03	سدادتان، ووَصلة M20 واحدة، وقابض إحكام للكابل
F - لولب التركيب	02	3/4-14 NPT

المواصفات الفنية

الشركة المصنّعة	Bently Nevada
رقم الجزء	31000-00-00-00-070-03-02
مادة الهيكل	كبريتيد البولي فينيلين (PPS) والفولاذ المقاوم للصدأ
لولب التركيب	3/4-14 NPT
اختراق المسبار	70 مم
الوصلات	سدادتان، ووَصلة M20 واحدة، وقابض إحكام للكابل
معيار API	متوافق مع API 670
الحماية البيئية	حماية ميكانيكية وبيئية

إرشادات التركيب

• ركّب الغلاف الخارجي داخل غلاف الآلة قبل تركيب الهيكل.
• يجب تركيب مجموعة الهيكل بالاقتران مع نظام محوّل معتمد.
• عند استخدام سدادات الفتحات، أحكم ربط صواميل سدادات الفتحات بعزم 0.5 N-m (5 in-lbs) لضمان إحكام مناسب.
• تأكد من تثبيت غلاف الآلة بالمحمل عند استخدام الهيكل لقياس الاهتزاز الشعاعي.
• راجع دليل المستخدم 31000 و32000 (الوثيقة 124200) للاطلاع على مواصفات توصيل الأسلاك وعزم تركيب المجموعة بالتفصيل.

التوافق والشهادات

• معيار API 670 (هياكل مجسات التقارب المركبة خارجيًا)
• تطبيقات المناطق الخطرة (عند تركيبها مع حواجز I.S. وأنظمة محوّلات مناسبة)
