الوصف

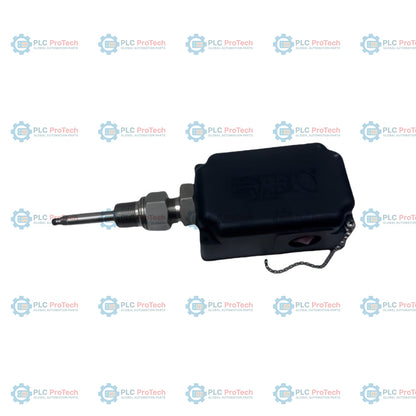

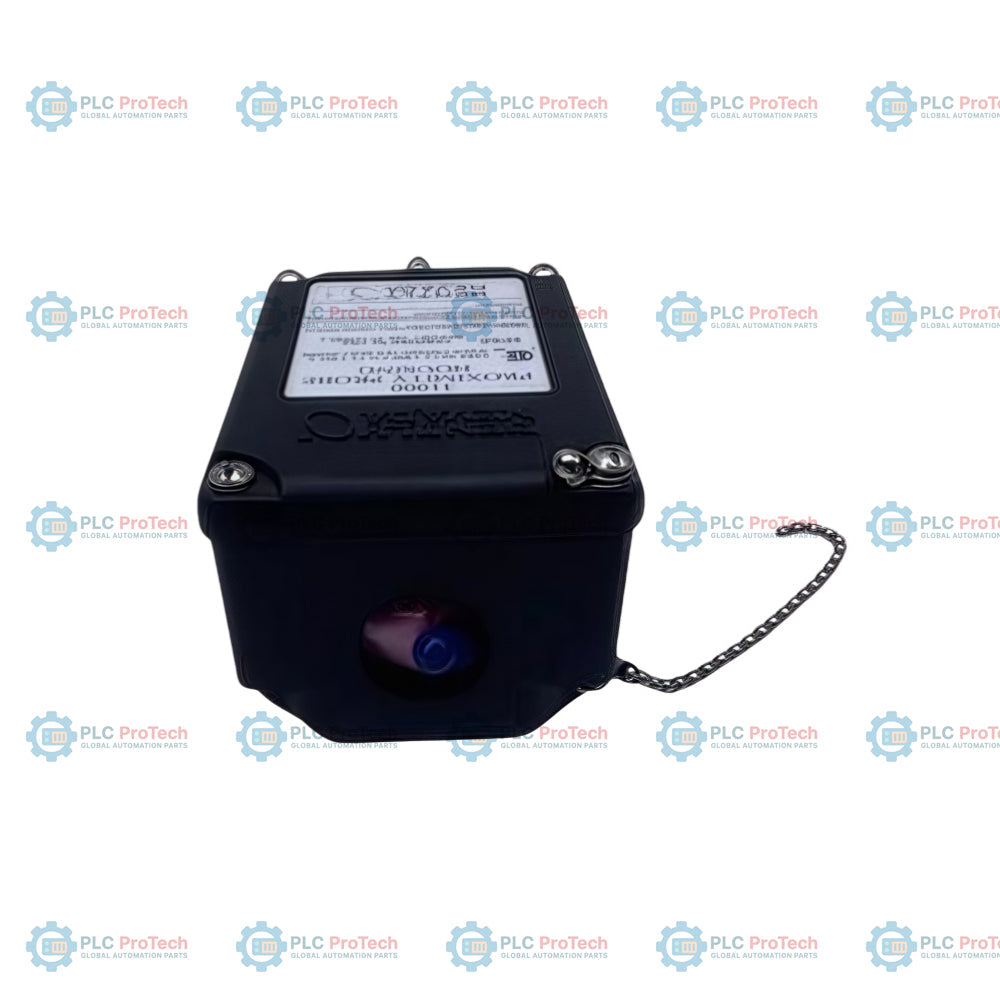

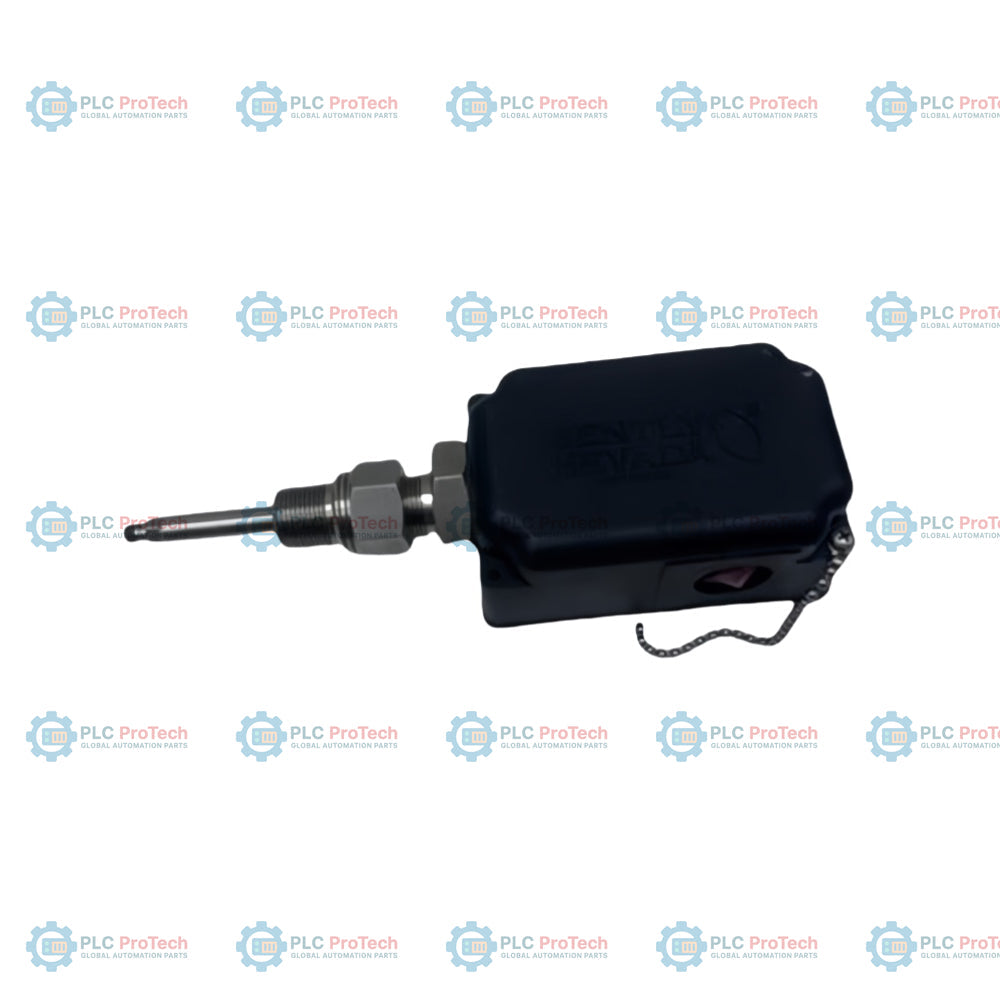

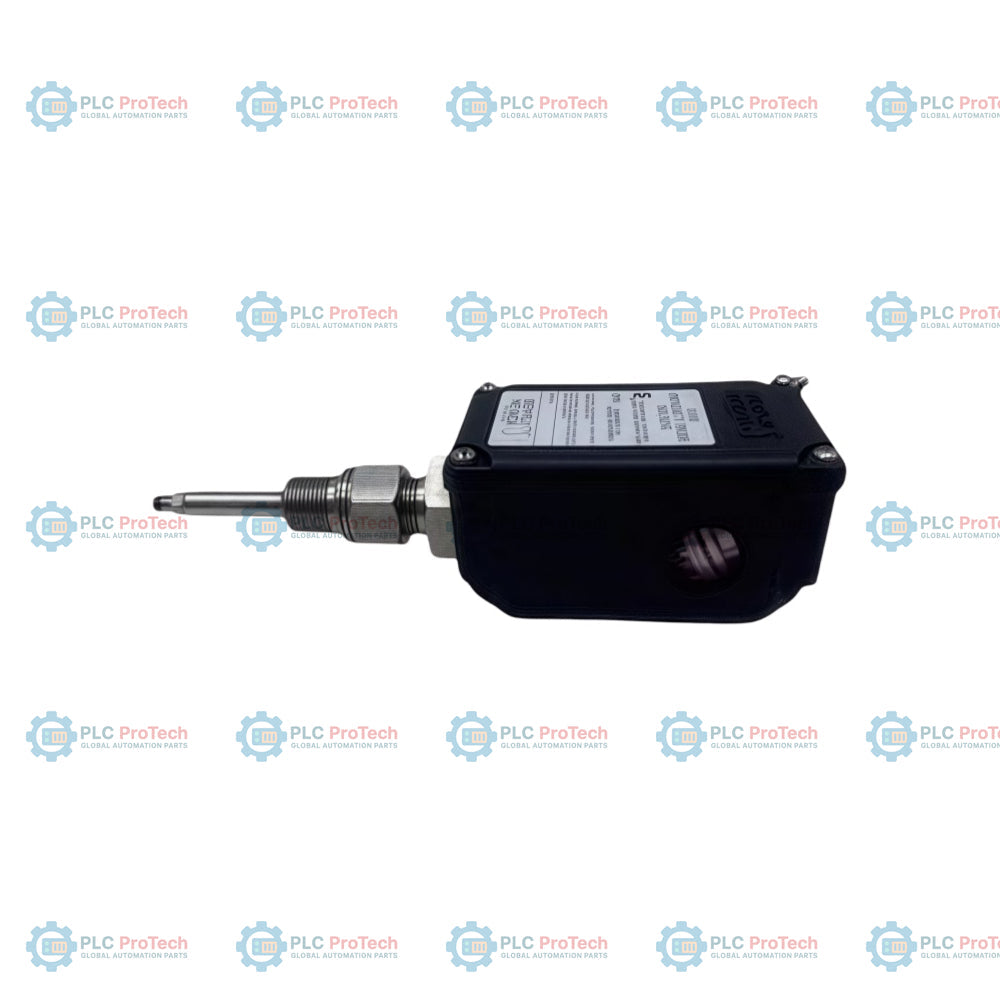

ال 32000-29-05-10-080-07-02 مجموعة مبيت مجس القرب المترية هي مبيت محول مُهيأ مصمم لإتاحة الوصول الخارجي إلى مجسات القرب Bently Nevada 3300 XL. تتميز هذه الوحدة بمُجس 3300 XL 8 مم مع واقٍ للموصل (الخيار 29، اعتمادات متعددة)، مقترناً بكابل مجس طوله 0.5 م (الخيار 05). وقد صُممت المجموعة لتوفير حماية ميكانيكية وبيئية للمجس وكابل التمديد الخاص به، مما يتيح ضبط فجوة المجس أو استبداله دون الحاجة إلى تفكيك الآلة.
تتضمن مجموعة المبيت هذه عمق اختراق للمجس يبلغ 80 مم (الخيار 080)، وتستخدم وصلة واحدة PG21 x M20 مع سدادتين (الخيار 07). وقد تم إعداد سن التركيب بمقاس 3/4-14 NPT (الخيار 02)، وهو مطلوب للتركيبات التي تستخدم محول مباعدة. وهي مصنوعة من كبريتيد البولي فينيلين (PPS) والفولاذ المقاوم للصدأ المقاوم للتآكل، ما يضمن المتانة في البيئات الصناعية القاسية.
الميزات
-
الخيار 29: مجس 3300 XL 8 مم مع واقٍ للموصل، معتمد لعدة اعتمادات للمناطق الخطرة.
-
الخيار 05: طول كابل المجس 0.5 متر (20 بوصة).
-
الخيار 080: عمق اختراق المجس 80 مم لتحديد موضع الفجوة بدقة.
-
الخيار 07: تكوين وصلات يضم وصلة واحدة PG21 x M20 وسدادتين.
-
الخيار 02: خيار سن تركيب 3/4-14 NPT.
-
المادة: مبيت من كبريتيد البولي فينيلين (PPS) مع مكونات من الفولاذ المقاوم للصدأ لمقاومة التآكل العالية.
-
إمكانية الوصول: تتيح ضبط الفجوة وصيانة المجس من الخارج دون فتح غلاف الآلة.
التطبيقات
- قياسات الاهتزاز الشعاعي في الآلات الدوارة.
- قياسات Keyphasor للمرجع الطوري.
- البيئات الصناعية التي تتطلب وصولاً خارجياً إلى أنظمة مجسات القرب.
- تطبيقات متوافقة مع معايير API 670 لمبيتات مجسات القرب المركبة خارجياً.
معلومات الطلب
| الخيار |
الرمز |
الوصف |
| رقم الجزء القابل للطلب |
32000-29-05-10-080-07-02 |
مجموعة مبيت مجس القرب المترية |
| A - المجس مع الموصل |
29 |
مجس 3300 XL 8 مم، مع واقٍ للموصل، واعتمادات متعددة |
| B - طول كابل المجس |
05 |
0.5 م (20 بوصة) |
| C - طول محول المباعدة |
10 |
طول اسمي 100 مم (بزيادات متدرجة) |
| D - اختراق المجس |
080 |
عمق اختراق 80 مم |
| E - الوصلات |
07 |
وصلة واحدة PG21 x M20، سدادتان |
| F - سن التركيب |
02 |
3/4-14 NPT |
المواصفات الفنية
| الشركة المصنّعة |
Bently Nevada (Baker Hughes) |
| مادة المبيت |
كبريتيد البولي فينيلين (PPS) / فولاذ مقاوم للصدأ |
| نوع المجس |
3300 XL 8 مم |
| طول الكابل |
0.5 m |
| سن التركيب |
3/4-14 NPT |
| الوصلات |
وصلة واحدة PG21 x M20؛ سدادتان |
| الامتثال |
متوافق مع معيار API 670 |
إرشادات التركيب
تأكد من تركيب الغلاف الخارجي داخل هيكل الآلة قبل تركيب المبيت. عند ضبط فجوة المجس، تحقق من فصل كابل المجس، ثم مرّر المُثبّت أسفل صامولة التثبيت وأحكم ربطها. عند استخدام سدادات الفتحات، تأكد من إحكام ربط الصواميل بعزم 0.5 N-m (5 بوصات-رطل) للحفاظ على إحكام العزل البيئي.
