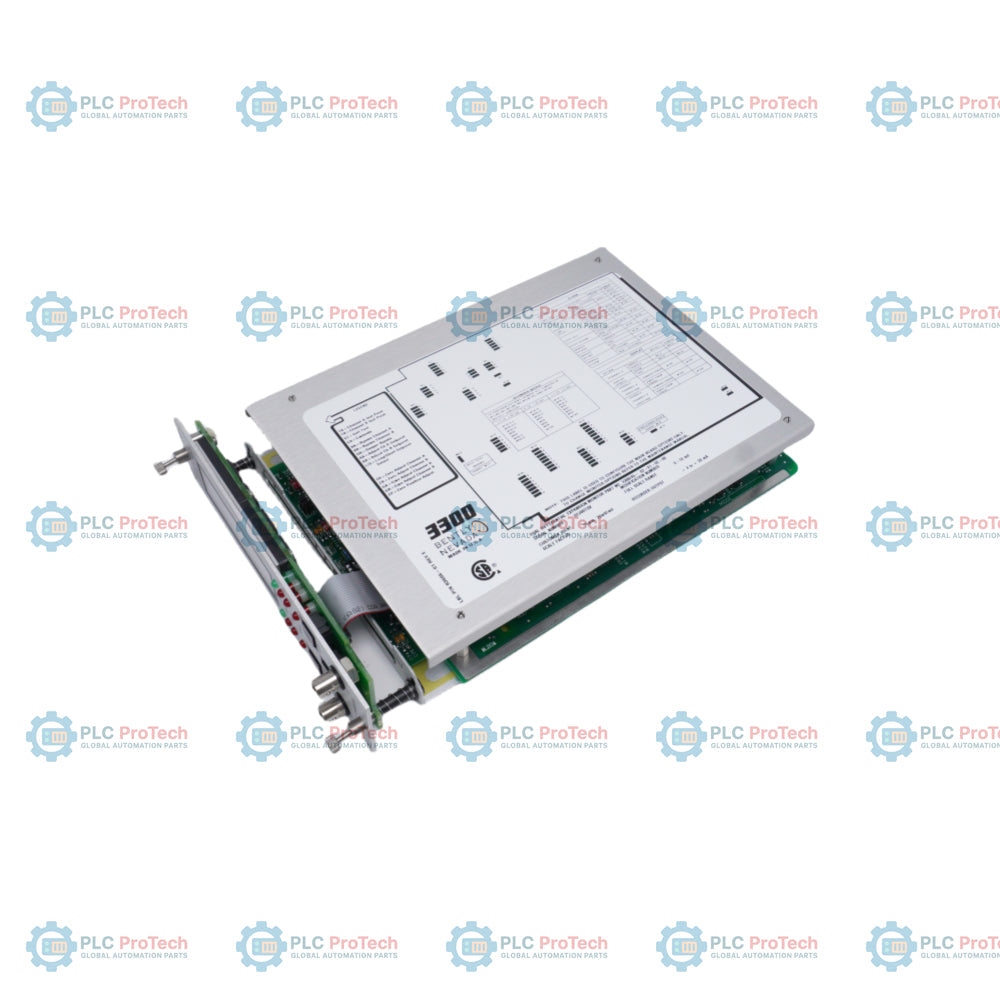

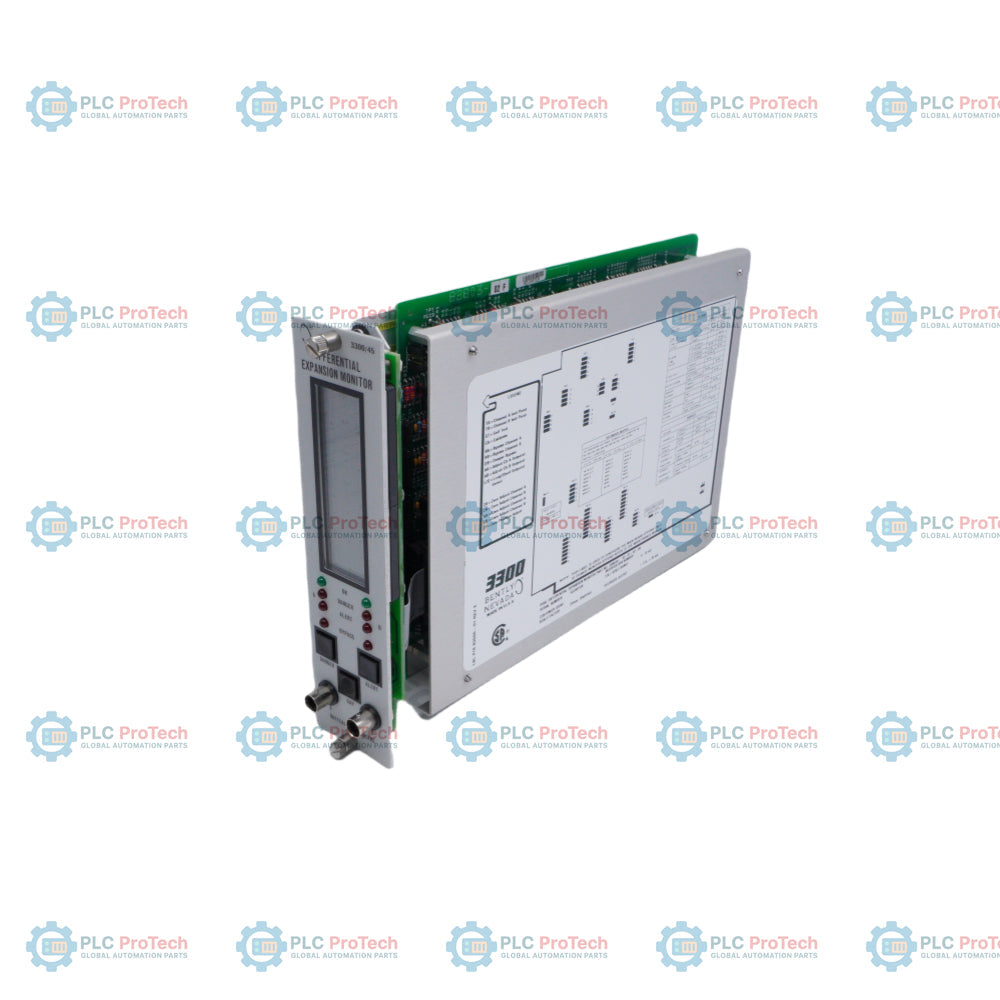

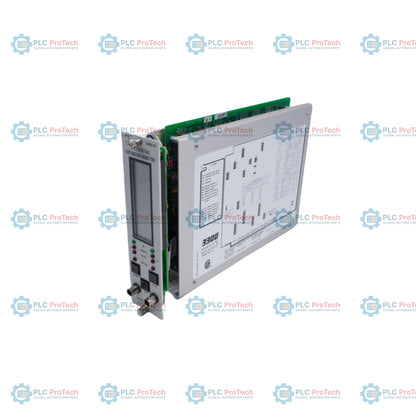

Bently Nevada 3300/45 جهاز مراقبة التمدد التفاضلي المزدوج

إن  مراقب التمدد التفاضلي ثنائي القناة Bently Nevada 3300/45 هو مراقب ثنائي القناة مصمم من أجل  نظام المراقبة Bently Nevada 3300 القديم.
صُمم خصيصًا لقياس التمدد التفاضلي، الذي يُعرَّف بأنه الحركة المحورية النسبية بين عمود التوربين والغلاف.

تُعد هذه المعلمة بالغة الأهمية للتوربينات البخارية الكبيرة أثناء بدء التشغيل والإيقاف، حيث تختلف معدلات التمدد الحراري بين المكونات الدوارة والثابتة. تساعد المراقبة الدقيقة على منع تلامس الدوار مع الغلاف، والإجهاد الميكانيكي، واحتمال تلف التوربين.

المواصفات الفنية

1. الإدخال ومعالجة الإشارة

دخل المحوّل
يقبل إشارات من مجسات تقارب غير تلامسية، بما في ذلك:

• نظام Proximitor ‏8 مم

• نظام Proximitor ‏11 مم

• نظام Proximitor ‏25 مم

• نظام Proximitor ‏50 مم

أوضاع القياس

يدعم المراقب طرق تهيئة متعددة وفقًا للتصميم الميكانيكي:

مركّب أحادي قياسي

• يستخدم مسبارًا واحدًا لقياس طوق أو سطح منحدر

• شائع في تصميمات التوربينات المدمجة

مزدوج تكميلي

• يستخدم مسبارين لزيادة خطية القياس

• يوفّر ازدواجية لأنظمة الحماية الحيوية

الدقة

• ±0.33% من النطاق الكامل (القيمة النموذجية)

• درجة الحرارة المرجعية:
  +25°C (+77°F)

2. المخارج

مخارج المسجل

تنسيقات إشارات قابلة للبرمجة من قِبل المستخدم:

• +4 إلى +20 mA

• 0 إلى -10 Vdc

• +1 إلى +5 Vdc

مخارج مخزنة

• اللوحة الأمامية: موصلات محورية

• اللوحة الخلفية: توصيلات الكتلة الطرفية

• خرج واحد لكل قناة

ممانعة الخرج

• 100 Ω

3. الإنذارات والشاشة

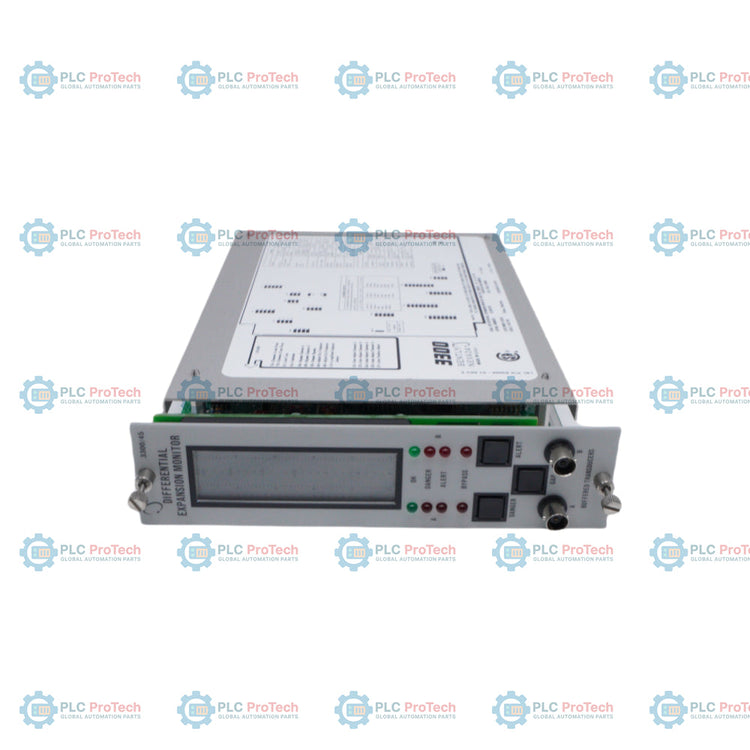

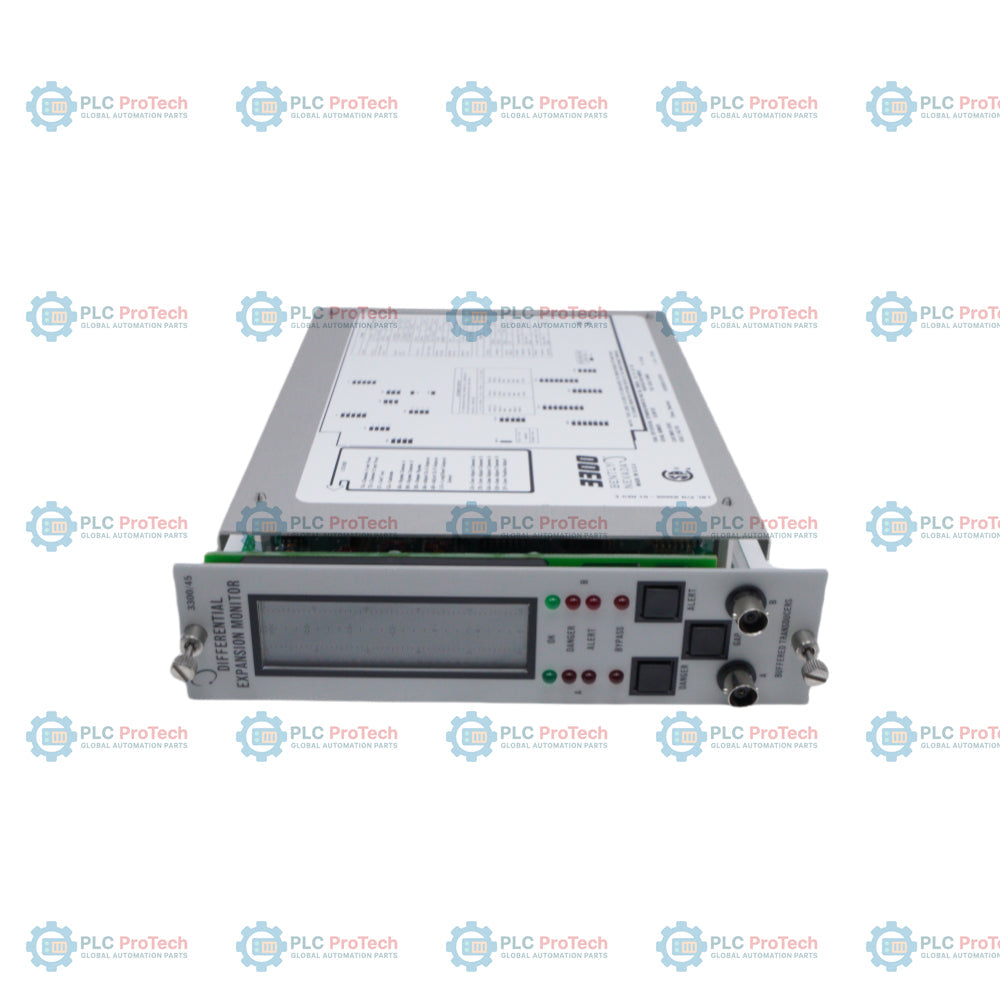

الشاشة

• مؤشرا LCD رأسيان مزدوجان على شكل أشرطة

• تصوير التمدد التفاضلي في الوقت الفعلي

نقاط ضبط الإنذار

تهيئة إنذار ثنائية الاتجاه:

• إنذار التنبيه

• إنذار الخطر

• حدود قابلة للضبط رقميًا

مؤشر OK

يراقب مؤشر LED ‏OK الحالة الصحية لـ:

• إلكترونيات المراقبة

• المحوّلات المتصلة

• سلامة توصيلات الحقل

معلومات الطلب

تنسيق الطلب

3300/45-AXX-BXX-CXX-DXX-EXX

أ — خيار نطاق القياس الكامل

B — خيار دخل المحول

C — خيار مرحل الإنذار

D — خيار اعتماد الجهة

E — خيار حاجز الأمان

دليل الهندسة والتركيب

تهيئة الطوق المخروطي

عند تركيب مسبار واحد على طوق مخروطي:

• يجب ضبط زاوية الطوق بدقة في وحدة المراقبة

• يضمن ذلك التحويل الخطي الصحيح من الإزاحة إلى التمدد

سيؤثر إعداد الزاوية غير الصحيح مباشرةً في دقة القياس.

مرجع الصفر البارد مقابل الساخن

تتبع مراقبة التمدد التفاضلي طريقة خط الأساس القياسية:

الحالة الباردة:

• تُصفَّر المنظومة أثناء بدء تشغيل الآلة

• تكون درجات حرارة العمود والغلاف مستقرة

الحالة الساخنة:

• تتبع وحدة المراقبة التمدد أثناء حدوث النمو الحراري

• يُحسب الإزاحة في الوقت الفعلي بالنسبة إلى المرجع البارد

تُعد هذه الطريقة ممارسة قياسية لأنظمة حماية التوربينات البخارية.

استراتيجية تصويت المرحلات (موصى بها للتوربينات الحرجة)

بالنسبة إلى أنظمة الحماية عالية التكامل:

يوصى بـمنطق تصويت AND (اثنان من اثنين) .

يضمن هذا التكوين ما يلي:

• لن يؤدي تعطل مسبار واحد إلى تشغيل فصل كاذب

• يجب أن تؤكد القناتان حالة الإنذار

يُستخدم هذا النهج على نطاق واسع في معماريات حماية التوربينات.

اعتبارات خطية المسبار

تتطلب مسبارات القرب ذات النطاق الواسع إعدادًا ميكانيكيًا دقيقًا.

الاختلافات المهمة:

مسبارات مقاس 25 مم و50 مم

• امتلاك نطاق قياس أوسع

• الحاجة إلى إعدادات فجوة ابتدائية محددة

• إظهار مناطق خطية مختلفة مقارنةً بالمسبارات القياسية مقاس 8 مم

قد يؤدي عدم ضبط فجوة المسبار بشكل صحيح إلى:

• انخفاض دقة القياس

• استجابة خرج غير خطية

• ظروف الإنذار الكاذب
