الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-08-10-02-CN
Country of origin:الولايات المتحدة
نوع المنتج: مسبارات القرب
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
Dimensions: 25.0 سم × 20.0 سم × 8.0 سم (9.8 بوصة × 7.9 بوصة × 3.1 بوصة)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

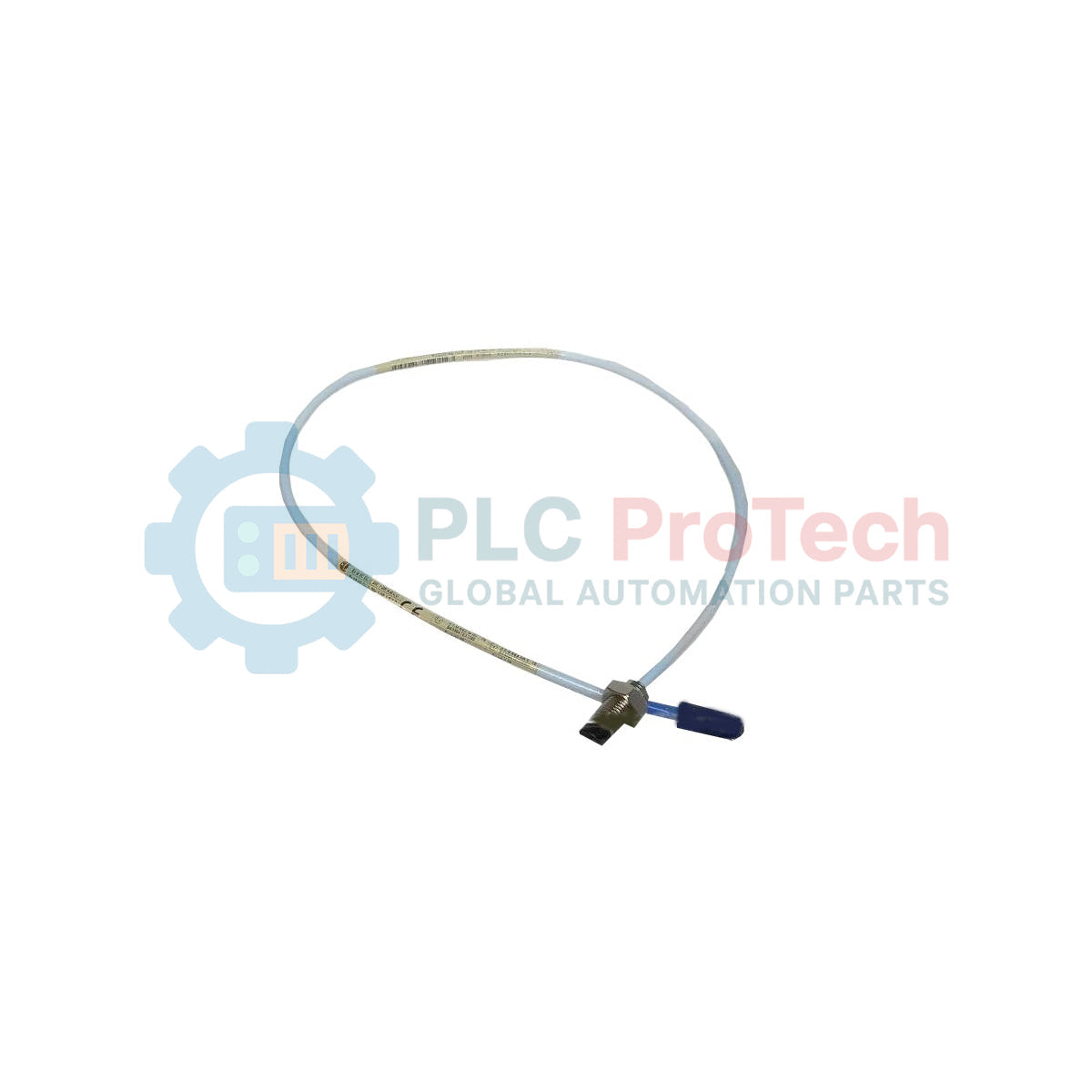

تم تحسين محول التيارات الدوامية Bently Nevada 330101-00-08-10-02-CN للحماية المستمرة والموثوقة للغاية للآلات، ويوفر قياسات دقيقة لاهتزاز العمود ووضعه في المعدات الصناعية الدوارة الحرجة. وبصفته مكوّنًا أساسيًا في نظام محول القرب 3300 XL مقاس 8 مم، يحوّل هذا المجس الإزاحة الفيزيائية إلى إشارات جهد تناسبية. وقد صُمم هذا المستشعر بسِن لولبي 3/8-24 UNF، وطول هيكل يبلغ 0.8 بوصة، وطول كابل إجمالي يبلغ 1.0 متر، ليتكامل مع البيئات الصناعية الصعبة مع الامتثال للاعتمادات التنظيمية الخاصة بكل بلد.
| رمز الخيار | اسم الخيار | المواصفة المهيأة |
|---|---|---|
| 00 | الطول غير الملولب | 0.0 بوصة (ملولب بالكامل) |
| 08 | الطول الإجمالي للهيكل | 0.8 بوصة |
| 10 | الطول الإجمالي | 1.0 متر (3.3 قدم) |
| 02 | نوع الموصل والكابل | موصل محوري مصغر ClickLoc، كابل قياسي |
| CN | اعتمادات الجهات | خاص بكل بلد (اعتمادات CN) |
| المعلَمة | القيمة / المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رمز الطراز | 330101-00-08-10-02-CN |
| توافق النظام | نظام محول القرب 3300 XL مقاس 8 مم |
| قطر المجس | 8 مم |
| مقاس السن اللولبي | 3/8-24 UNF (إمبراطوري) |
| النطاق الخطي | 2.0 مم (80 مل) نموذجي |
| معامل القياس | 7.87 فولت/مم (200 مللي فولت/مل) نموذجي عند إقرانه بجهاز Proximitor متوافق |
| درجة حرارة التشغيل | من -51 إلى +177 درجة مئوية (من -60 إلى +350 درجة فهرنهايت) |
| مادة التوصيل | موصل محوري مصغر ClickLoc من النحاس المطلي بالذهب |
| بلد المنشأ | الولايات المتحدة (U.S.A.) |
| الوزن الصافي | 0.323 كجم (0.71 رطل) |
| وزن الشحن (محسوب) | 1.500 كجم (3.31 رطل) |
| أبعاد العبوة (محسوبة) | 25.0 سم × 20.0 سم × 8.0 سم (9.8 بوصة × 7.9 بوصة × 3.1 بوصة) |
| مكوّن الواجهة | الوصف / الوظيفة |
|---|---|
| طرف المجس | غلاف طرفي بقطر 8 مم من كبريتيد متعدد الفينيلين (PPS) يحتوي على ملف الاستشعار. يجب أن يواجه المنطقة المستهدفة. |
| كابل محوري | كابل محوري مصغر بقدرة 75 أوم مع تدريع مدمج، بطول إجمالي يبلغ 1.0 متر. |
| موصل ClickLoc | يتطلب توصيلًا بكابل تمديد قياسي من 3300 XL. ويُشترط أن تكون نقاط التلامس نظيفة وجافة لضمان سلامة الإشارة. |
يمثل المسبار 330101-00-08-10-02-CN تكوين بطول 1.0 متر من سلسلة 3300 XL 8mm. لإنشاء نظام قياسي بطول 5.0 أمتار، يجب إقران هذا المسبار حصريًا بكابل تمديد بطول 4.0 أمتار. أما النظام بطول 9.0 أمتار، فيتطلب كابل تمديد بطول 8.0 أمتار. سيؤدي خلط المكونات من أنظمة ذات أطوال إجمالية مختلفة، مثل استخدام Proximitor لنظام بطول 5 أمتار مع كابلات نظام بطول 9 أمتار، إلى تغيير منحنيات المعايرة الكهربائية بشدة وإبطال دقة القياس.
عند التركيب في ظروف رذاذ الزيت أو الحوض الرطب، تكون نقطة التوصيل المحورية المصغرة ClickLoc شديدة الحساسية لتسربات كهربائية عالية الممانعة تحملها السوائل. لمنع توهين الإشارة وقراءات جهد الفجوة الخاطئة، يجب إحكام إغلاق التوصيل داخل واقٍ مخصص للموصل أو لفّه بإحكام بشريط سيليكون ذاتي الاندماج عالي الحرارة. بالإضافة إلى ذلك، تجنب تمرير كابل المسبار بالقرب من خطوط التيار المتردد ذات الجهد العالي لمنع تحفيز الضوضاء المغناطيسية على إشارة التردد اللاسلكي الخام.
أثناء إجراء ضبط فجوة الآلة، تحقق من خلو طرف المسبار من أي تداخل مع المعادن الجانبية. حافظ على خلوص شعاعي فعلي لا يقل عن 15.0 مم حول طرف المسبار البالغ قطره 8 مم لمنع الهياكل المحيطة، مثل أغطية المحامل أو وردات القفل، من تغيير المجال المغناطيسي. استخدم مقياسًا رقميًا متعددًا عند خرج مستشعر Proximitor للتحقق من استقرار جهد الفجوة حول -10.0 فولت تيار مستمر (منتصف النطاق الخطي) قبل إحكام ربط صواميل القفل النهائية.
افحص اللولبات الموجودة على حامل التثبيت ونظّف المسار المستهدف من أي حطام أو زيت أو صدأ لضمان منطقة مرجعية نظيفة.
اربط المسبار في الحامل يدويًا، مع تدويره بحذر لتجنب إتلاف اللولبة في الهيكل الإمبراطوري 3/8-24 UNF.
وصّل الموصل المحوري ClickLoc بكابل التمديد، مع التأكد من أن القفل الميكانيكي قد انغلق تمامًا.
اضبط الفجوة فعليًا أثناء قراءة جهد الخرج. عند وصول الجهد إلى مواصفات النظام، أحكم ربط صامولة القفل بعزم أقصى قدره 4.5 نيوتن متر (40 رطل-بوصة) لتثبيت مجموعة المسبار.
الشحن السريع العالمي
الإرجاع والضمان
يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).
للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .
