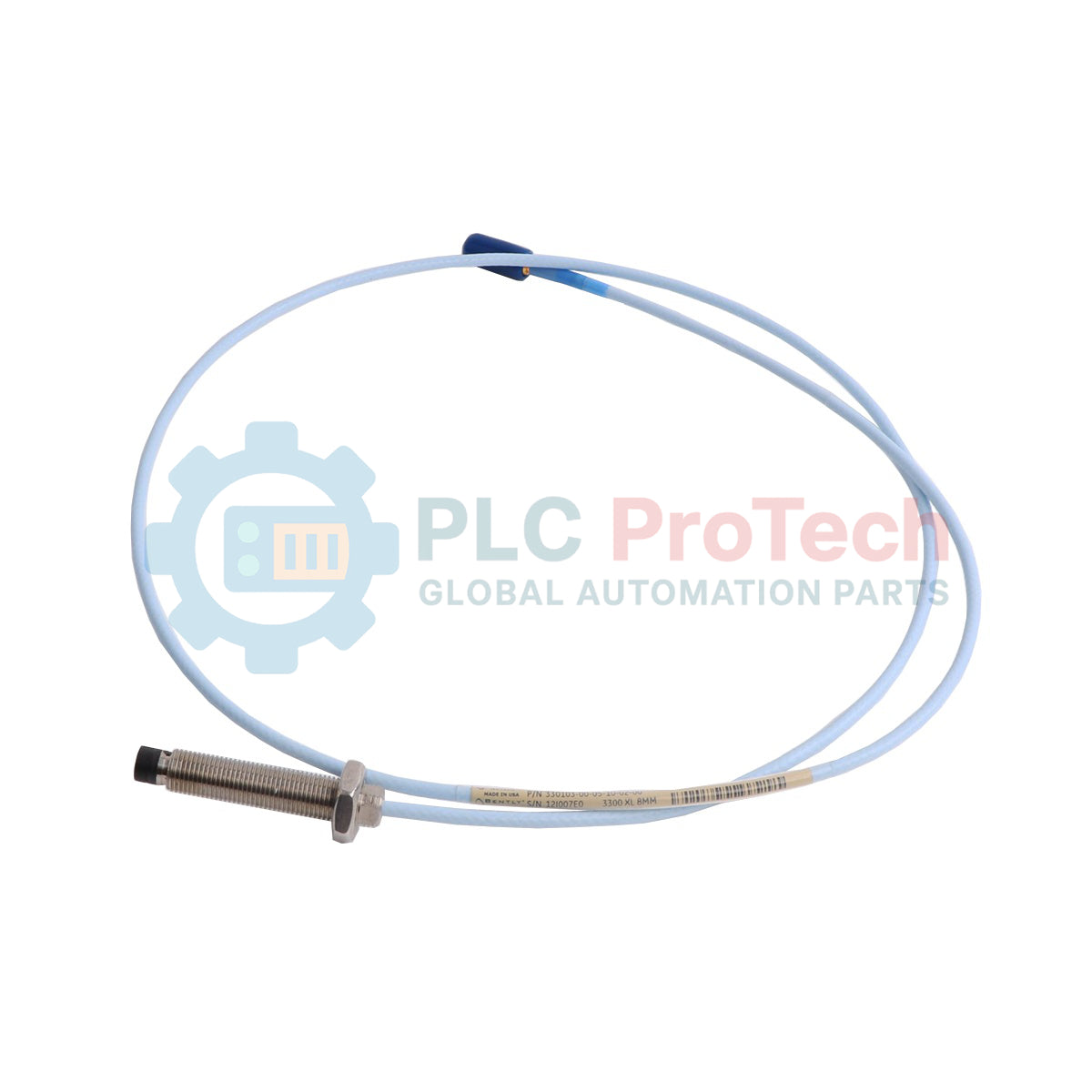

مسبار تقارب 8 مم Bently Nevada 330101-00-11-10-02-CN 3300 XL

نظرة عامة على المنتج

إن 330101-00-11-10-02-CN هو مستشعر إزاحة تجاري بتيارات دوامية وغير تلامسي، صُمم لنظام محول القرب الأساسي Bently Nevada 3300 XL . وبصفته مكوّنًا حيويًا ضمن بنى حماية الآلات، يقيس هذا المسبار مقاس 8 مم بدقة المسافات الساكنة والديناميكية بين طرف المستشعر والعمود الدوار الخاضع للمراقبة. وتعتمد بيئات التطبيقات الصناعية الآلية الثقيلة—بما في ذلك مصافي النفط والغاز، ومحطات الطاقة الحرارية ذات الحمل الأساسي، ومنشآت معالجة مياه الصرف واسعة النطاق—على 330101-00-11-10-02-CN لتوفير قياسات ميكانيكية عن بُعد ومتسقة. ومن خلال تتبع اهتزازات العمود المجهرية، وتحولات موضع الدفع المحوري، وخلوصات غشاء الزيت الشعاعية، يوفر المستشعر مقاييس تناظرية مستمرة مباشرة إلى رف المراقبة 3500. وتتيح هذه التغذية الراجعة في الوقت الفعلي للمشغلين بدء عمليات فصل وقائية للسلامة قبل حدوث عدم الاتزان أو تآكل المحمل، ما يحد من الأضرار الكارثية للمعدات ويقلل بدرجة كبيرة من فترات توقف المصنع غير المبرمجة.

تفصيل اللاحقة

تُحدَّد الخصائص الفيزيائية الدقيقة، وتكوين القلاوظ، وطول التمديد، وتصنيفات السلامة التنظيمية للمستشعر 330101-00-11-10-02-CN من خلال مصفوفة أرقام أجزاء منظمة:

• 330101 (المنصة الأساسية): يحدد التكوين القياسي لمسبار القرب 3300 XL مقاس 8 مم، مع قلاوظ هيكل إنجليزي بمواصفة 3/8-24 UNF ووصلة كابل متحد المحور غير مدرعة.

• 00 (الجزء غير الملولب): يحدد طولًا غير ملولب يبلغ 0.0 بوصة، ما يعني أن الغلاف المعدني الخارجي بالكامل يتميز بقلاوظ مستمر بمواصفة 3/8-24 UNF.

• 11 (الطول الإجمالي للهيكل): يحدد طولًا إجماليًا قصيرًا للهيكل يبلغ 1.1 بوصة، ومصممًا للمساحات الميكانيكية الضيقة ومساكن المحامل الشعاعية الضحلة.

• 10 (ملف الطول الإجمالي): يحدد طولًا كهربائيًا إجماليًا للنظام يبلغ 1.0 متر (3.3 أقدام)، ويتطلب تكاملًا دقيقًا مع كابلات التمديد المطابقة ومحركات Proximitor.

• 02 (نمط الموصل): يجهّز سلك التوصيل المحوري القياسي المعزول بواجهة موصل قفل محورية مصغّرة من نوع ClickLoc.

• CN (الاعتماد الإقليمي): يشير إلى موافقات جهات اعتماد المناطق الخطرة الخاصة بكل بلد، بما يتوافق مع معايير السلامة المحلية الصارمة للبيئات القابلة للانفجار.

المعايير التشغيلية والأبعاد الفعلية

الأسئلة الشائعة حول القياس عن بُعد للآلات وصيانتها

ما المنطق العملي للتركيب وراء تكوين الطول الإجمالي البالغ 1.0 متر؟

تعتمد حلقات مراقبة القرب على تتبع دقيق لمعاوقة التردد العالي، تتم معايرته وفق طول كهربائي إجمالي ثابت، يبلغ عادةً 5.0 أمتار أو 9.0 أمتار. وقد صُمم المسبار بطول 1.0 متر ليتوافق مع كابل تمديد 3300 XL بطول 4.0 أمتار أو 8.0 أمتار، مما يتيح للفني الميداني الوصول إلى صندوق توصيل نهائي بعيد خارج غلاف الآلة مع الحفاظ على الطول الكهربائي الصحيح.

لماذا يعتمد هذا الطراز تكوين الغلاف الملولب المستمر بطول 1.1 بوصة؟

تعني تركيبة اللاحقة 00-11 أن المسبار لا يحتوي على أي طول غير ملولب، وأن جسمه المعدني الإجمالي قصير بطول 1.1 بوصة. ويُعد هذا التصميم فائق الصغر مثاليًا للحواجز المثبتة داخليًا أو أغطية المحامل الشعاعية الضحلة، حيث قد يصطدم الهيكل الأطول بالعوائق الإنشائية الداخلية أو يتداخل مع العمود المستهدف.

هل يساعد موصل ClickLoc في الحفاظ على سلامة مسار الإشارة تحت تأثير الاهتزازات الشديدة؟

نعم. يدمج موصل ClickLoc المحوري المصغر مزلاج تثبيت ميكانيكيًا آليًا يمنع ارتخاء الوصلات عرضيًا. وبعد وصله بالكامل، يمنع انفصال الوصلة الناتج عن اهتزاز غلاف الآلة منخفض التردد، ويحافظ على استمرارية مسار القياس عن بُعد منخفض الجهد وخلوه من الأخطاء.

دليل الهندسة والتركيب

• معايرة جهد التيار المستمر وتحسين الفجوة الفيزيائية:

  عند إدخال المسبار 330101-00-11-10-02-CN في كتيفة التثبيت، تحقق من أن وجه المستشعر موازٍ للهدف. صِل مقياسًا رقميًا متعددًا بدائرة خرج مستشعر Proximitor واضبط موضع المسبار حتى تقرأ الجهد بالضبط -10.0 VDC. تشير هذه القراءة إلى أن الهدف يقع عند المركز الفيزيائي الحقيقي لمجال القياس الخطي 3300 XL 8 mm. تأكد من أن مساحة سطح الهدف توفر وجهًا أملس ومتجانسًا من فولاذ AISI 4140 لمنع حالات عدم انتظام الخرج الكهربائي.

• آليات سحب القناة ونصف قطر انحناء الكابل:

  عند تمرير طرف الكابل المحوري غير المدرع عبر مسارات الآلة الداخلية أو كتل القنوات الخارجية، حافظ على نصف قطر انحناء أدنى صارم قدره 25.4 مم (1.0 بوصة). لا تطبق شدًا مفرطًا بالقرب من وصلة جسم المسبار أو قابس الطرف، إذ قد تؤدي القوة العالية إلى إزاحة الموصل المركزي الداخلي. استخدم مركبًا مناسبًا مضادًا للانحشار على اللولبات 3/8-24 UNF، وشدّها وفق المواصفات القياسية من دون الإفراط في الشد لتجنب تشوه الغلاف.

• حماية عزل الموصل والإحكام المحكم ضد السوائل:

  يجب أن يظل الوصل المحوري ClickLoc جافًا تمامًا، وخاليًا من الغشاء الموصِل، ومعزولًا عن تأريض خزانات الهيكل. لفّ الطرف الموصول بإحكام باستخدام شريط عزل سيليكوني عالي الجودة ذاتي الاندماج، أو ضعه داخل غلاف واقٍ متخصص للموصلات. تمنع هذه المعالجة تسرب مواد التشحيم الاصطناعية الساخنة والرطوبة الجوية والغبار المعدني إلى لولبات الطرف، مما يحول دون حدوث أخطاء في حلقات التأريض أو انجراف المعايرة.
