الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-12-05-02-CN
Country of origin:الولايات المتحدة

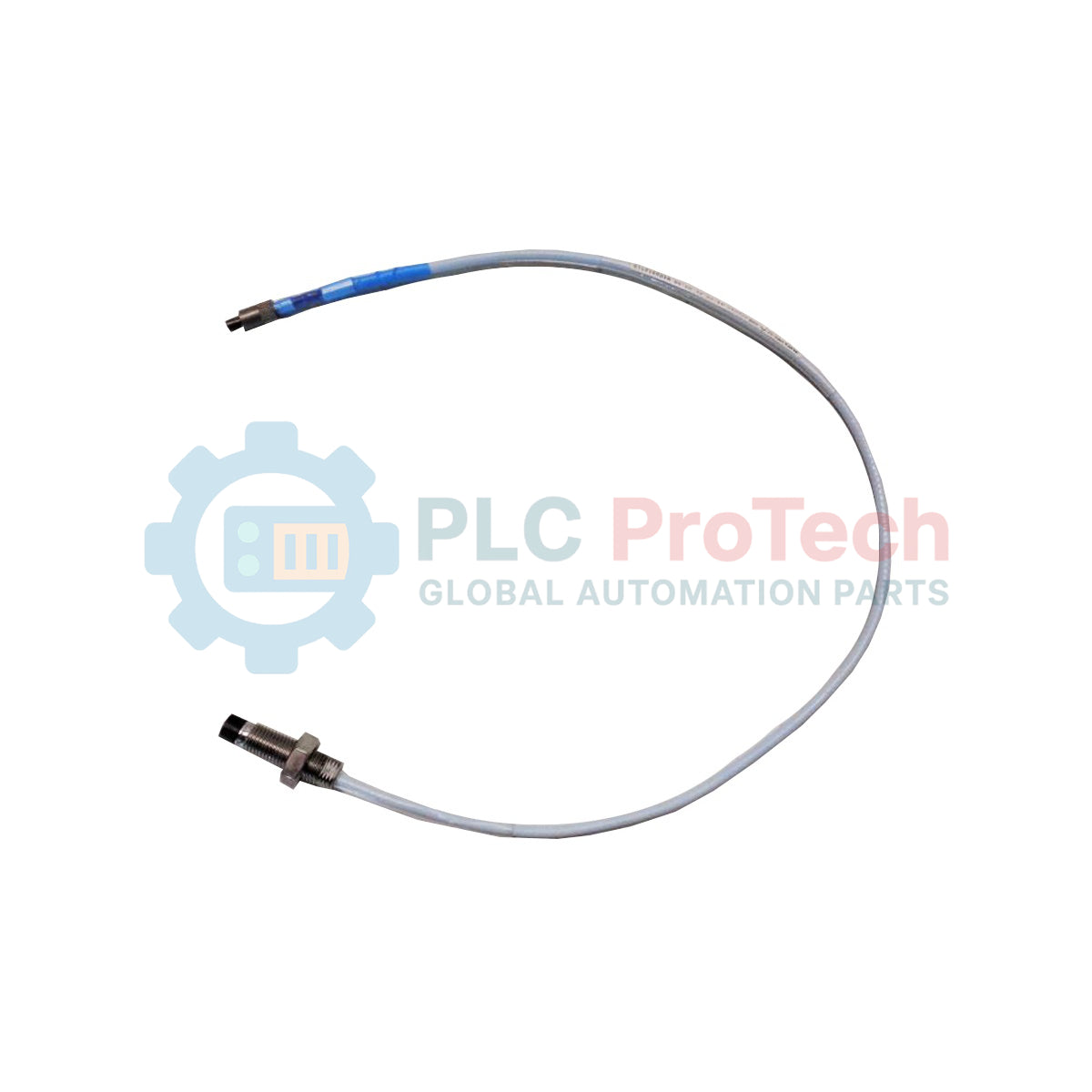

نوع المنتج: مسبار القرب 3300 XL 8 مم
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 323ج
Dimensions: خيار الطول الكلي 0.5 متر (1.6 قدم)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
إن Bently Nevada 330101-00-12-05-02-CN هو مستشعر تيارات دوامية غير تلامسي مصمم لقياسات المسافة الساكنة والديناميكية عالية الدقة في تطبيقات حماية الآلات الصناعية ومراقبة حالة الأصول. ويستخدم مسبار القرب عالي الأداء 3300 XL 8 mm تكوين تثبيت قياسي ملولب 3/8-24 UNF من دون تدريع، ما يتيح التتبع الدقيق للاهتزاز الشعاعي والموضع المحوري للعمود وحالة زيادة السرعة ومراجع توقيت Keyphasor في الآلات ذات المحامل ذات الغشاء المائع. وصُمم المستشعر بطرف بلاستيكي مصبوب متين من كبريتيد البوليفينيل (PPS) وغطاء ممتاز من الفولاذ المقاوم للصدأ AISI 303 أو 304، ما يضمن عمرًا ميكانيكيًا طويلًا للغاية ومقاومة كيميائية موثوقة في بيئات التشغيل القاسية. يتميز هذا الطراز المحدد بطول إجمالي يبلغ 0.5 متر، إلى جانب موصل محوري مصغر ClickLoc مطلي بالذهب لتوفير توصيل ميداني آمن بإحكام الأصابع بكابل تمديد 3300 XL ومستشعر Proximitor. ويتوافق المسبار 330101-00-12-05-02-CN بالكامل مع منصات مراقبة القرب القديمة من سلسلة 3300 غير XL، كما يتميز باللاحقة المخصصة -CN التي تمثل شهادة امتثال إقليمية لعمليات النشر الصناعية المتخصصة.
تُفصَّل أدناه رموز الخيارات الخاصة بتكوين 330101-00-12-05-02-CN:
| رمز الخيار | المواصفات |
|---|---|
| 330101 | مسبار 3300 XL مقاس 8 مم، بقلاوظ 3/8-24 UNF، من دون تدريع |
| 00 | خيار الطول غير الملولب 0.0 بوصة |
| 12 | خيار طول الغلاف الإجمالي 1.2 بوصة |
| 05 | خيار الطول الإجمالي 0.5 متر (1.6 قدم) |
| 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| -CN | تعيين الامتثال/الاعتماد الإقليمي للصين |
| المعلمة | القيمة |
|---|---|
| توافق خرج النظام | جهد الخرج متناسب طرديًا مع المسافة إلى الهدف الموصّل |
| هدف المعايرة القياسي | فولاذ AISI 4140 |
| نطاق القياس الخطي | 2 مم (80 mils)؛ وظيفي من 0.25 إلى 2.3 مم (10 إلى 90 mils) |
| معامل القياس التزايدي (ISF) | 7.87 V/mm (200 mV/mil) اسميًا |
| مقاومة التيار المستمر الاسمية للمسبار (RPROBE) | 7.45 +/- 0.50 Ohm (من الموصل المركزي إلى الموصل الخارجي لطول يبلغ 0.5 م) |
| استجابة تردد النظام | من 0 إلى 10 kHz: +0 إلى -3 dB (مع ما يصل إلى 305 أمتار من تمديدات الأسلاك الميدانية) |
| استهلاك طاقة النظام | -17.5 Vdc إلى -26 Vdc عند أقصى سحب للتيار يبلغ 12 mA |
| المعلمة | القيمة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| مادة طرف المسبار | بولي فينيلين كبريتيد (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| نوع عزل كابل المسبار | كابل مسبار ثلاثي المحاور بقدرة 75 Ohm، مع عزل من فلوريد الإيثيلين بروبيلين (FEP) |
| نوع الموصل وتشطيبه | موصل ClickLoc محوري مصغر ذكر، من النحاس المطلي بالذهب/نحاس البريليوم |
| أقصى تصنيف لعزم الغلاف | 11.2 N-m (100 in-lbf) |
| أقصى قوة شد للسلك | 330 N (75 lbf) من غلاف المسبار إلى سلك المسبار |
| قطر طرف المسبار | 8.0 مم (0.31 بوصة) |
| المعلمة | القيمة |
|---|---|
| نطاق درجة حرارة تشغيل المسبار | -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| نطاق درجة حرارة تخزين المسبار | -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| مقاومة الرطوبة النسبية | تغير أقل من 3% في معامل القياس المتوسط (ASF) عند رطوبة نسبية تبلغ 93% لمدة تصل إلى 56 يومًا |
| ملاحظة بشأن القيود الكيميائية | يمكن للمحاليل الكيميائية ذات قيم الأس الهيدروجيني المرتفعة أو المنخفضة للغاية أن تؤدي إلى تآكل طرف المسبار |
