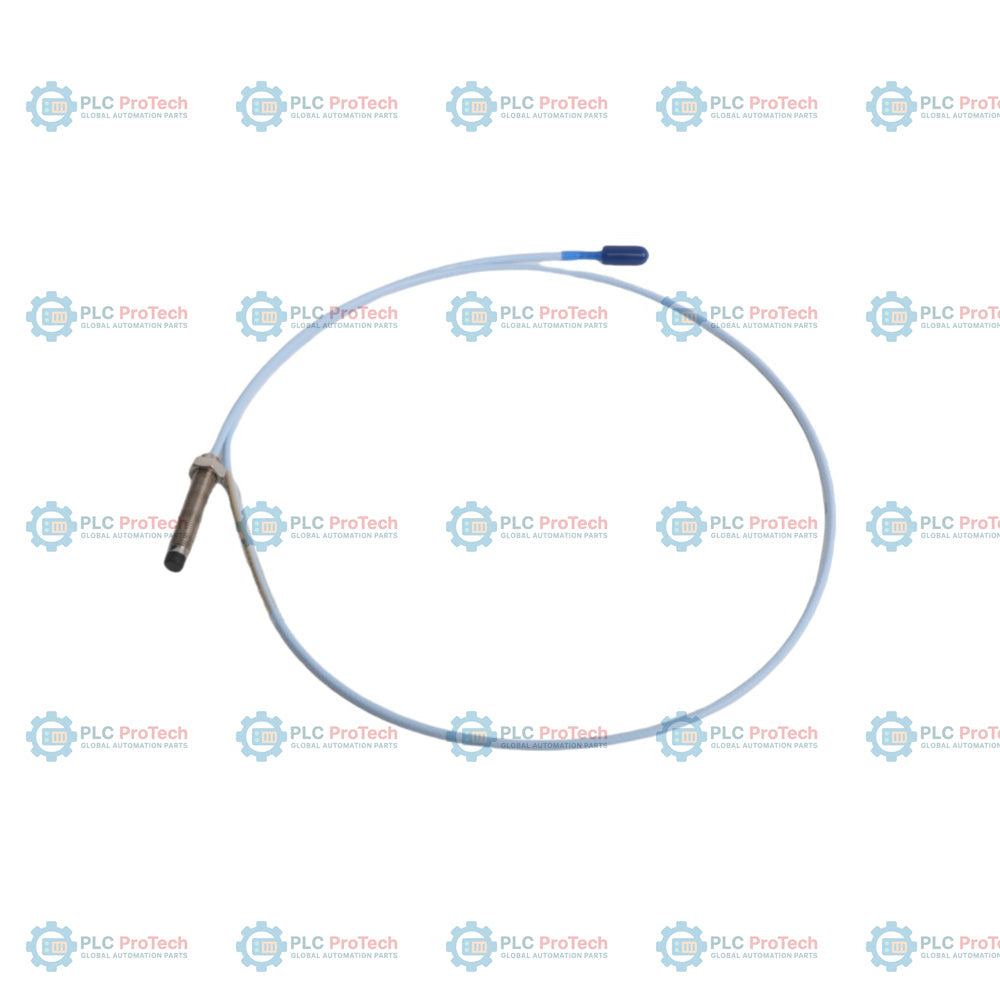

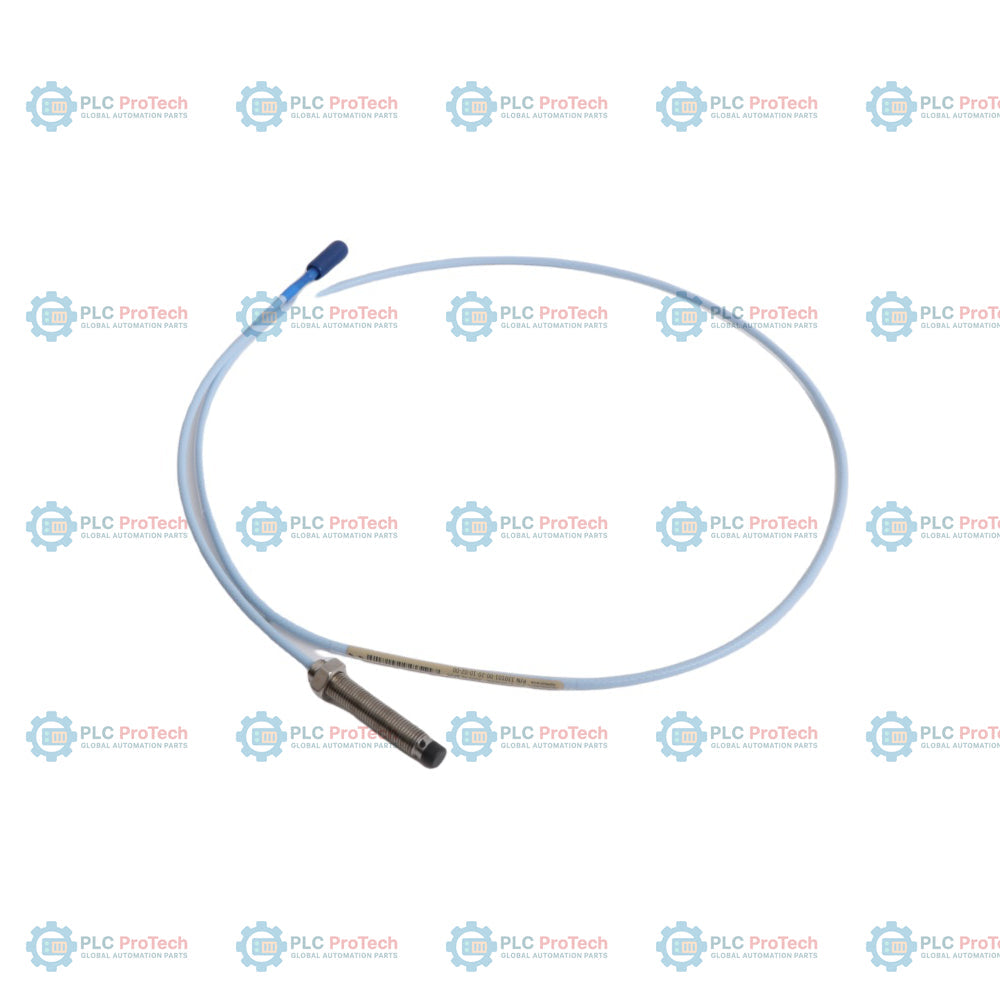

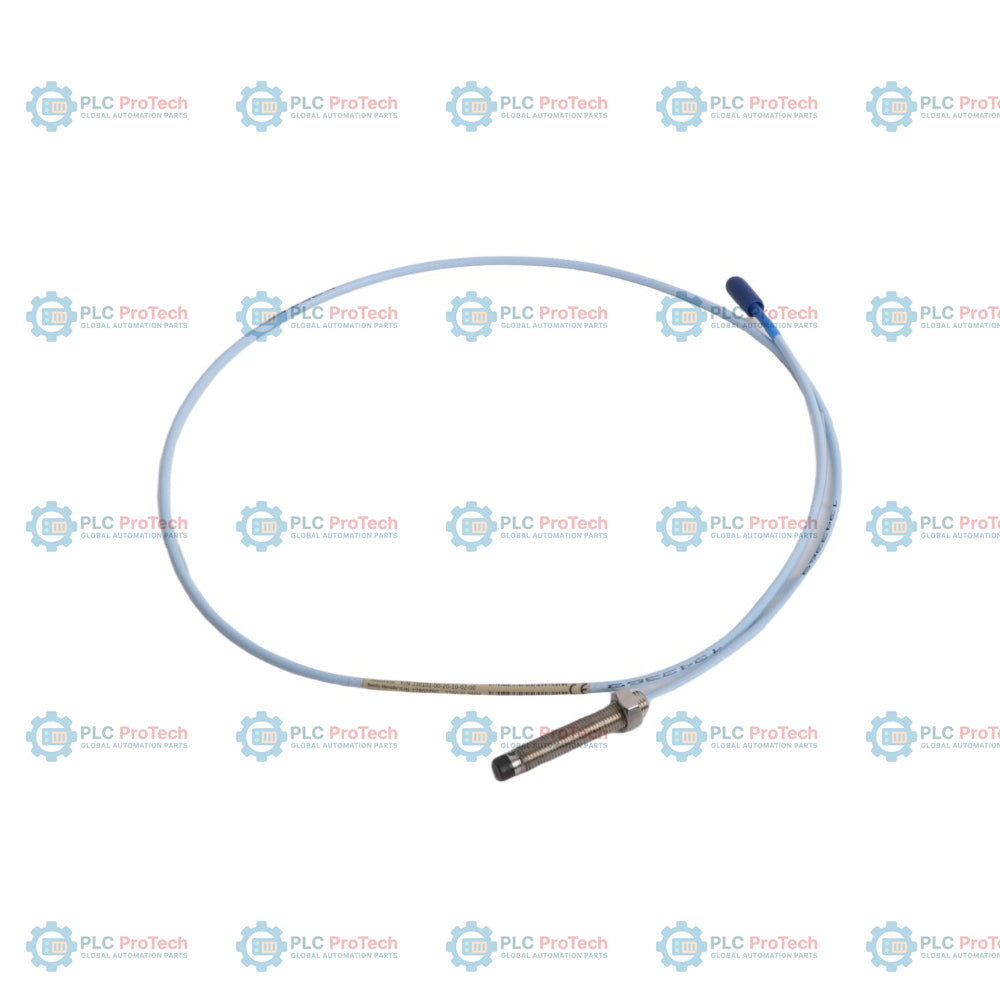

مسبارات التقارب Bently Nevada 330101-00-20-10-02-00 3300 XL مقاس 8 مم

SKU 330101-00-20-10-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-20-10-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مجسات تقارب 3300 XL ‏8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 700ج
Dimensions: متر واحد (3.3 قدم)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن Bently Nevada 330101-00-20-10-02-00 هو مجس تقارب بالتيارات الدوامية مهيأ لـ نظام محول التقارب 3300 XL 8 mm لتنفيذ مراقبة عالية الدقة للاهتزازات وتسجيل الموضع. تعمل هذه المعدة الصناعية كمستشعر إزاحة لا تلامسي، إذ تولد جهد خرج مستقرًا يتناسب مباشرةً مع مسافة الفجوة الساكنة أو الديناميكية بين طرف المجس غير المدرع والهدف الموصل المرصود، مثل عمود فولاذي AISI 4140. ولتحقيق أهداف حركة صناعية محددة، توفر هذه المعدة حلًا هندسيًا مثاليًا يطابق الخصائص الكهربائية الدقيقة للمتغير 330101-00-47-90-02-00 واسع البحث. وهي ترسم حلقات تشخيصية شاملة إلى جانب كابل تمديد ومستشعر Proximitor، مما يتيح لبنية حماية الآلات تقييم أداء المحامل ذات الغشاء السائل وملفات الاهتزاز الشعاعي وتتبع الدفع وأنماط التمدد الحراري باستمرار.

تتميز هذه التهيئة ببنية لولبية 3/8-24 UNF من دون تدريع، وتشمل طولًا إجماليًا لهيكل الغلاف يبلغ 2.0 بوصة وخيارًا غير ملولب بطول 0.0 بوصة. وتستخدم قولبة TipLoc الحاصلة على براءة اختراع لإنشاء رابطة متينة عالية التكامل بين مجموعة طرف المجس المصنوعة من كبريتيد البولي فينيلين (PPS) وهيكل الغلاف المصنوع من الفولاذ المقاوم للصدأ. ويوفر تصميم CableLoc المدمج قوة سحب تصل إلى 330 N (75 lbf) من غلاف المجس إلى سلك توصيل المجس، مما يضمن عمرًا تشغيليًا طويلًا داخل بيئات الآلات الدوارة الصعبة.

الميزات

بنية النظام القابلة للتبديل: تدعم قابلية التبديل الشاملة ماديًا وكهربائيًا بين المجسات والكابلات ووحدات Proximitor من دون معايرة للمكونات.
التوافق مع الحلقات السابقة: تتكامل أصليًا مع مخططات أجهزة الآلات القديمة من سلسلة 3300 غير XL بمقاسي 5 مم و8 مم.
البنية الميكانيكية المتينة: تستخدم قولبة TipLoc المتخصصة وتعزيز قوة السحب CableLoc للحماية من القص المستمر الناتج عن الاهتزازات العالية.
مانع تسرب مدمج للضغط التفاضلي: مزود بحلقة O من Viton عالية الجودة مصممة لإحكام حدود الضغط بين طرف المسبار وسنّ الهيكل.
وصلة محورية محمية بدرجة عالية: مزودة بتكوين كابل ثلاثي المحاور بقدرة 75 أوم، مقترن بأطراف موصل ClickLoc مطلية بالذهب لحجب التداخل الكهرومغناطيسي.

التطبيقات

مراقبة المحامل ذات الغشاء المائع: يتتبع إزاحة العمود، وخلوصات غشاء الزيت الحرجة، والاهتزاز الشعاعي في الآلات التوربينية الصناعية.
تشخيص التوربينات البخارية والغازية: يراقب موضع الدوار المستمر، وتآكل محمل الدفع، ومحاذاة غلاف التوربين اللامركزية.
مفتاح الطور وتتبع السرعة: يقيس نبضات التوقيت الدقيقة مرة واحدة لكل دورة ومعلمات سرعة مقياس سرعة الدوران عبر محركات المعالجة.
المعالجة الثقيلة المستمرة: يُعد أصلًا حيويًا في مصافي البتروكيماويات، وشبكات توليد الطاقة واسعة النطاق، ومحطات ضغط الغاز.

معلومات الطلب

الخيار	الوصف
330101	مسبار 3300 XL مقاس 8 مم، سن لولبي 3/8-24 UNF، بدون تدريع
00	خيار الطول غير الملولب: 0.0 بوصة
20	خيار طول الهيكل الكلي: 2.0 بوصة
10	خيار الطول الإجمالي: 1.0 متر (3.3 قدم)
02	خيار الموصل ونوع الكابل: موصل محوري مصغر ClickLoc، كابل قياسي
00	خيار اعتماد الوكالة: غير مطلوب

المواصفات الفنية

الفئة	المعلمة	المواصفات
كهربائية	النطاق الخطي	2 مم (80 mils)، بدءًا من مسافة تقارب 0.25 مم (10 mils) من سطح الهدف
	معامل القياس التزايدي (ISF)	7.87 فولت/مم (200 mV/mil) +/- 5% اسميًا في ظل درجة الحرارة القياسية
	توافق النظام	نظام يقتصر على مسبار بطول متر واحد أو يتطلب كابلات تمديد متطابقة
	مقاومة التيار المستمر الاسمية للمسبار	7.59 أوم +/- 0.50 أوم (لطول مسبار إجمالي قدره 1.0 متر)
	مقاومة الخرج	50 أوم (خرج Proximitor Sensor التناظري)
	حساسية مصدر الطاقة	تغير أقل من 2 mV في جهد الخرج لكل تغير قدره فولت واحد في جهد الدخل
ميكانيكي	مادة طرف المجس	كبريتيد متعدد الفينيلين (PPS)
	مادة غلاف المجس	فولاذ مقاوم للصدأ (SST) من نوع AISI 303 أو 304
	نوع كبل المجس	كبل ثلاثي المحاور بقدرة 75 أوم، معزول بمادة فلوروإيثيلين بروبيلين (FEP)، قياسي
	مادة الموصل	نحاس مطلي بالذهب أو نحاس بيريليوم مطلي بالذهب
	قوة الشد (الحد الأقصى المقنن)	330 N (75 lbf) من غلاف المجس إلى سلك المجس؛ 270 N (60 lbf) من السلك إلى موصل التمديد
	الحد الأقصى لتعشيق السن اللولبي	0.563 بوصة (استنادًا إلى 1.5 ضعف القطر الاسمي للسن اللولبي)
	الحد الأقصى المقنن لعزم ربط الغلاف	33.9 N-m (300 in-lbf)
	عزم ربط الغلاف الموصى به	11.2 N-m (100 in-lbf)
البيئة	درجة حرارة التشغيل/التخزين	من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +350 درجة فهرنهايت) لتجميعة المجس القياسية
	قيود إحكام الضغط	حلقة إحكام دائرية من Viton؛ قد يؤدي التعرض لدرجات حرارة أقل من -34 درجة مئوية إلى تعطل الإحكام قبل الأوان
البيانات الفيزيائية	الشركة المصنّعة	Bently Nevada (شركة تابعة لـ Baker Hughes)
	بلد المنشأ	الولايات المتحدة (USA)
	وزن المجس (النموذجي)	323 جم/م (11.4 oz/m)
	الوزن الإجمالي للنظام (النموذجي)	0.7 كجم (1.5 lbm)

إرشادات التركيب

الفجوة الميكانيكية المستهدفة: اضبط عمق المجس الميكانيكي حتى يتم الحصول على جهد فجوة تيار مستمر اسمي قدره -9 Vdc [نحو 1.27 مم (50 mils)] عند مركز النطاق الديناميكي.
قيود عزم السن اللولبي: أحكم ربط غلاف المجس في قاعدة التثبيت داخل الغلاف بعزم الربط الموصى به البالغ 11.2 N-m (100 in-lbf). لا تتجاوز الحد الأقصى المقنن البالغ 33.9 N-m (300 in-lbf).
التعامل مع وصلة الموصل: صِل أطراف موصل ClickLoc الذهبي بإحكام يدوي. تجنب استخدام كماشات ميكانيكية على المسارات المحورية المطلية بالذهب لحماية تدريع نقاط التلامس.
حدود تعشيق السن اللولبي: تأكد من ألا يتجاوز تركيب السن اللولبي الداخلي 0.563 بوصة، للقضاء على مخاطر التداخل الميكانيكي داخل غلاف الآلة.
الحماية من تسرب الرطوبة: لفّ شريط السيليكون المتخصص حول وصلات الموصلات المتزاوجة لعزل الواجهة المحورية عن الملوثات الخارجية والرطوبة.

FAQ

ما هي المقاومة الكهربائية الأساسية لهذا المسبار المحدد بطول 1.0 متر؟

تبلغ مقاومة التيار المستمر الاسمية للمسبار (RPROBE) بين الموصل المركزي والموصل الخارجي 7.59 أوم، مع تفاوت قدره +/- 0.50 أوم، لتكوين نظام بطول 1.0 متر.

هل يمكن استخدام مسبار القرب غير المدرع هذا في الأنظمة عالية الكثافة غير XL؟

نعم، فهو متوافق بالكامل مع الإصدارات السابقة من مكونات سلسلة 3300 القديمة غير XL بمقاسي 5 مم و8 مم. ومع ذلك، يؤدي خلط المكونات إلى تقييد معلمات النظام وفقًا للمعيار القديم.

ما الغرض من الحلقة الدائرية المدمجة المصنوعة من Viton في مجموعة الغلاف؟

تعمل الحلقة الدائرية المصنوعة من Viton كمانع تسرب لحدود الضغط التفاضلي بين طرف المسبار والغلاف. ولحماية مانع التسرب هذا، تأكد من بقاء درجات حرارة التشغيل أعلى من ‎-34 درجة مئوية.
