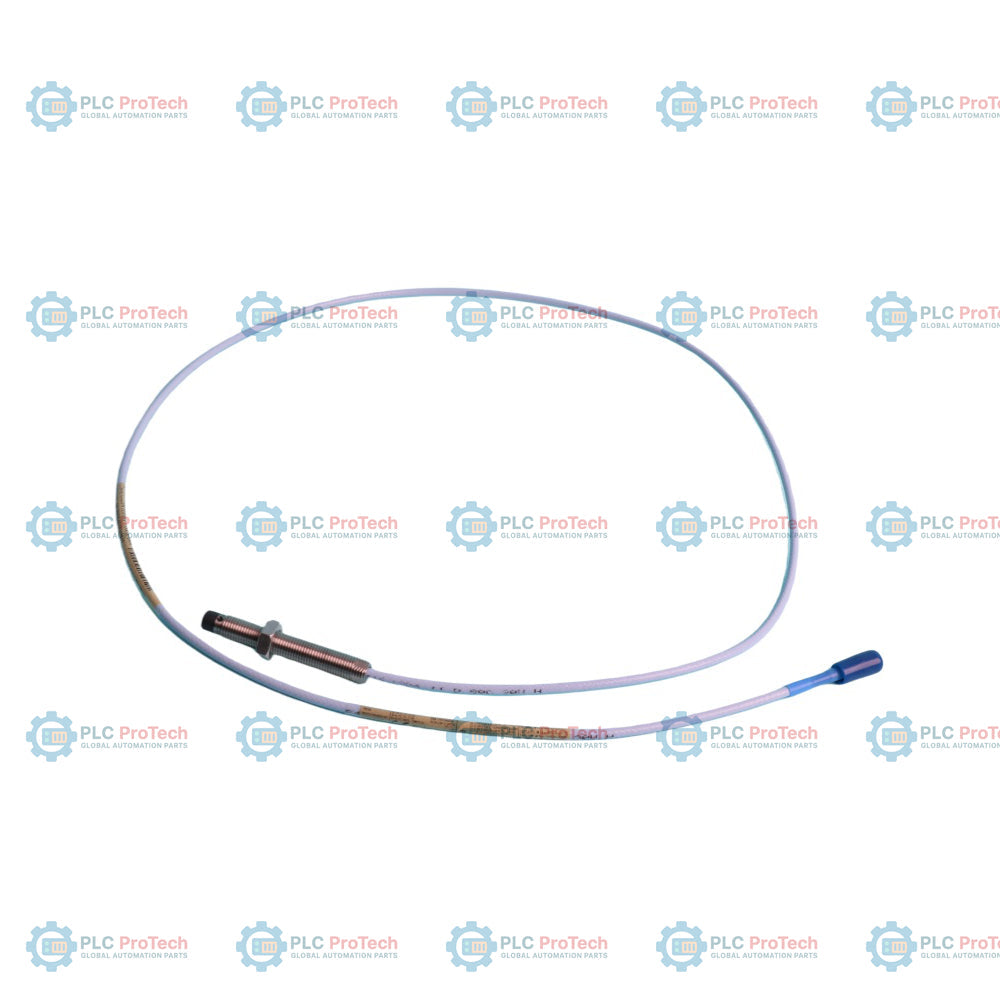

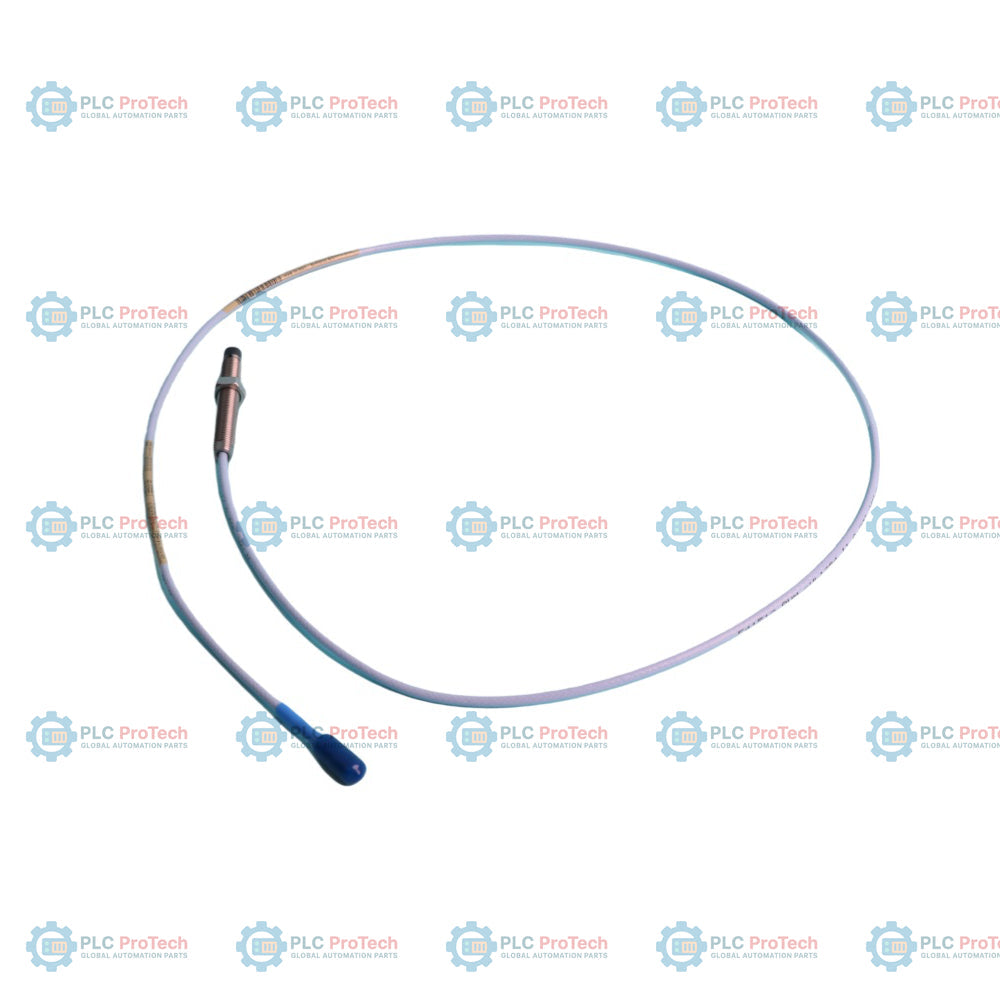

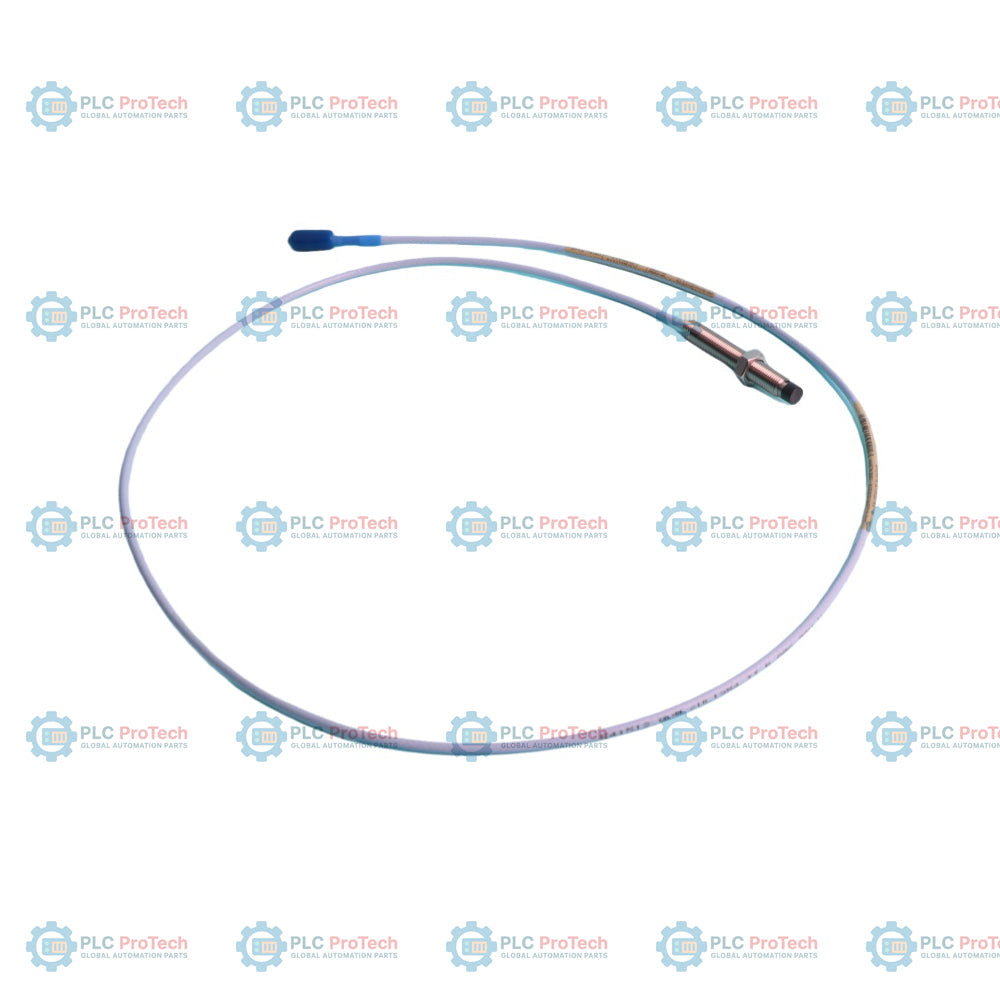

مسبار التقارب Bently Nevada 330101-00-23-05-02-00 3300 XL مقاس 8 مم

SKU 330101-00-23-05-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-23-05-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL مقاس 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 45 مم × 95 مم × 95 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُمم المسبار Bently Nevada 330101-00-23-05-02-00 لتحقيق حماية عالية الاعتمادية للآلات، وهو مسبار قرب مقاس 8 مم يوفر قياسات دقيقة وغير تلامسية لاهتزاز العمود وإزاحته في الآلات الدوارة الحرجة. وعلى خلاف متغيرات التكوين الأخرى في سلسلة 3300 XL مقاس 8 مم، يتميز هذا التكوين المحدد بهيكل ملولب بالكامل بطول غير ملولب صفري (0.0 بوصة) وجسم هيكل مدمج بطول 2.3 بوصة. ويتميز بطول إجمالي لكابل المسبار يبلغ 0.5 متر (1.6 قدم)، والذي يجب توصيله بكابل تمديد مطابق لإكمال سلسلة نظام مراقبة بطول 5.0 أمتار أو 9.0 أمتار. المسبار غير مدرع ومزود بموصل ClickLoc محوري مصغر قياسي، ومخصص للمواقع غير الخطرة التي لا تتطلب اعتمادات الجهات المختصة.

الميزات

هيكل ملولب بالكامل بمقاس 3/8-24 UNF-2A، مع طول غير ملولب يبلغ 0.0 بوصة وطول إجمالي للهيكل يبلغ 2.3 بوصة.
تكوين قياسي لكابل محوري غير مدرع لتوجيه مرن داخل القنوات الواقية.
طرف مسبار مدمج مقاس 8 مم يستخدم تقنية استشعار قوية بالتيارات الدوامية.
طول كابل يبلغ 0.5 متر (1.6 قدم)، مصمم ليتوافق مع سلاسل أنظمة محولات بطول 5 أمتار أو 9 أمتار.
يضمن موصل ClickLoc المحوري المصغر المطلي بالذهب انتقالًا منخفض الضوضاء للإشارة إلى كابلات التمديد.
توفر حلقة الإحكام Viton إحكامًا داخليًا للسوائل بين طرف المسبار والهيكل.
حدود تشغيل لدرجة الحرارة واسعة بصورة استثنائية، من -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت).

التطبيقات

قياس الاهتزاز الشعاعي للعمود والموضع المحوري في التوربينات البخارية والغازية.
مراقبة إزاحة الدوار في الضواغط والمضخات الصناعية الطاردة المركزية الكبيرة.
مراقبة موضع الدفع وسمك طبقة الزيت في المحامل ذات الغشاء الزيتي.
أنظمة تشخيص الآلات الدوارة عالية السرعة والإيقاف التلقائي للإنذار.

معلومات الطلب

يمثل رمز المنتج هذا تكوينًا مخصصًا لمسبار القرب Bently Nevada 3300 XL مقاس 8 مم. استخدم جدول التكوين أدناه لتحديد كل مقطع تصميم مضمن في وحدة SKU هذه:

الخيار / المقطع	الرمز في وحدة SKU هذه	المعنى / المواصفة
رقم الجزء القابل للطلب	330101-00-23-05-02-00	مسبار 3300 XL مقاس 8 مم، سن لولبي 3/8-24 UNF، بدون تدريع
A - خيار الطول غير الملولب	00	طول غير ملولب 0.0 بوصة (0 مم)
B - خيار الطول الإجمالي للهيكل	23	طول إجمالي للغلاف يبلغ 2.3 بوصة (58 mm)
C - خيار الطول الإجمالي	05	طول إجمالي 0.5 متر (1.6 قدم)
D - خيار نوع الموصل والكابل	02	موصل ClickLoc محوري مصغّر، كابل قياسي (بدون واقي الموصل)
E - خيار اعتماد الوكالة	00	غير مطلوب (تشغيل في منطقة آمنة / دون موافقات للمناطق الخطرة)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
الطراز / SKU	330101-00-23-05-02-00
عائلة المنتج	نظام محوّل التقارب 3300 XL مقاس 8 mm
قطر المسبار	8 mm
نوع القياس	الإزاحة (التقارب)
مبدأ التشغيل	تيارات دوامية
مقاس السن	3/8-24 UNF-2A (بدون تدريع)
الطول غير الملولب	0.0 بوصة (0 mm)
الطول الإجمالي للغلاف	2.3 بوصة (58 mm)
الطول الإجمالي للمسبار	0.5 متر (1.6 قدم)
نوع الموصل	موصل ClickLoc محوري مصغّر
نوع الكابل	كابل محوري قياسي
المقاومة الاسمية للتيار المستمر (Rprobe)	7.45 ohms +/- 0.50 ohms (بين الموصل المركزي والموصل الخارجي)
درجة حرارة التشغيل	-52 degC إلى +177 degC (-62 degF إلى +350 degF)
مادة مانع إحكام الضغط	حلقة إحكام دائرية من Viton
توافق النظام	مستشعر التقارب 3300 XL (سلسلة 330180) ونظام المراقبة 3500
الأبعاد	45 mm x 95 mm x 95 mm (الارتفاع x العرض x العمق)
الوزن	0.14 kg

إرشادات التركيب

الفجوة الاسمية للمسبار: حاذِ طرف المسبار على مسافة المعايرة المحددة (عادةً 1.27 mm أو 50 mils) من مادة الهدف الموجودة على العمود.
حد تعشيق السن: تأكد من ألا يتجاوز تعشيق السن داخل الحامل أو مبيت الآلة 0.563 بوصة.
عزم صامولة القفل: ثبّت غلاف المسبار باستخدام صامولة القفل المناسبة. تأكد من أن عزم الشد لا يشوّه السن أو يتسبب في تلف مكونات المستشعر الداخلية.
تدريع الكابل: تأكد من اتباع ممارسات التدريع والتأريض المناسبة لمنع الضوضاء الكهرومغناطيسية من تدهور إشارة مراقبة الاهتزاز. مرّر كابلات المسبار المحورية في قنوات أو حوامل مخصصة ومعزولة.

الامتثال والشهادات

توجيه التوافق الكهرومغناطيسي: توجيه الجماعة الأوروبية 2014/30/EU (EN 61000-6-2 وEN 61000-6-4)
RoHS: الامتثال للتوجيه الأوروبي 2011/65/EU ولائحة RoHS الصينية (فترة الاستخدام البيئي EFUP تبلغ 15 عامًا)
السلامة الوظيفية: مصنّف لمستوى SIL 2 (تحمّل أعطال الأجهزة HFT = 0) أو SIL 3 (تحمّل أعطال الأجهزة HFT = 1) في أنظمة حماية الاهتزاز المزوّدة بأجهزة أمان.

FAQ

ماذا يحدد الطول غير الملولب وطول غلاف المسبار 330101-00-23-05-02-00؟

يتميز تكوين المسبار هذا بطول غير ملولب يبلغ 0.0 بوصة (غلاف ملولب بالكامل) وطول غلاف إجمالي يبلغ 2.3 بوصة مع سنون 3/8-24 UNF. ويتيح ذلك تعشيقًا سطحيًا وآمنًا بعمق محدود في منافذ التثبيت الملولبة القياسية.

كيف ينبغي مواءمة الطول الإجمالي البالغ 0.5 متر لهذا المسبار في نظام مراقبة؟

يجب إقران طول المسبار البالغ 0.5 متر (1.6 قدم) بكابل تمديد مناسب بطول 4.5 أمتار لإنشاء نظام محول طاقة قياسي بطول 5.0 أمتار، أو بكابل تمديد بطول 8.5 أمتار لإنشاء نظام بطول 9.0 أمتار. وقد صُمم للعمل مع مستشعر Proximitor القياسي 3300 XL.

هل يشتمل المسبار 330101-00-23-05-02-00 على تدريع مدمج للكابل؟

لا، يحدد الطراز الأساسي 330101 مسبارًا غير مدرع. ويستخدم كابلًا متحد المحور قياسيًا من دون تدريع بغلاف معدني. وللتطبيقات التي تتطلب حماية مدرعة، ينبغي استخدام سلسلة المسابير 330102 بدلًا منه.

ما نوع الموصل المركب في هذا المسبار 3300 XL مقاس 8 مم؟

هذا المسبار مزود بموصل ClickLoc متحد المحور مصغر (رمز الخيار 02) من دون واقٍ إضافي للموصل. وهذا مناسب للتمديد القياسي عبر القنوات حيث لا تكون هناك حاجة إلى واقٍ.

هل يحظى تكوين المسبار المحدد هذا باعتمادات للمناطق الخطرة؟

لا، يشير مقطع اللاحقة «00» إلى أن اعتمادات الجهات المختصة غير مطلوبة. وهذا التكوين مخصص للاستخدام الصناعي العام في المناطق الآمنة غير الخطرة.
