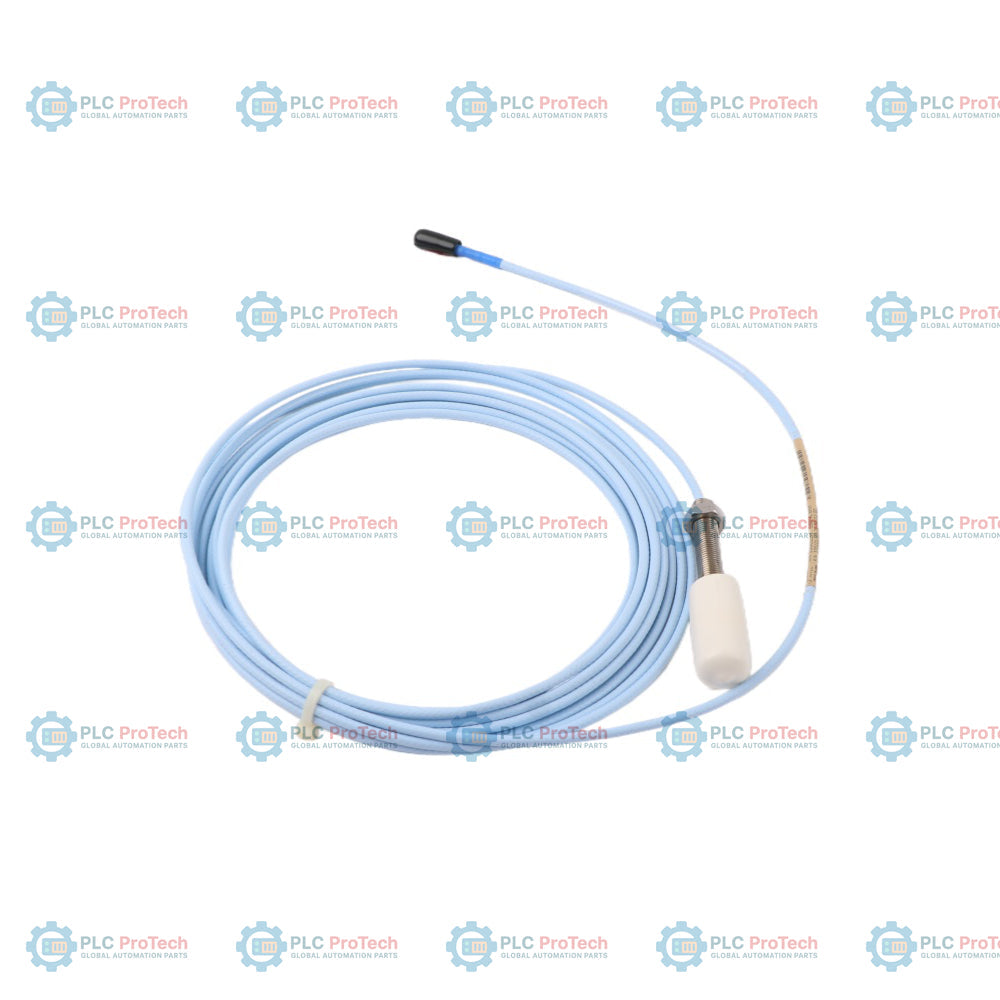

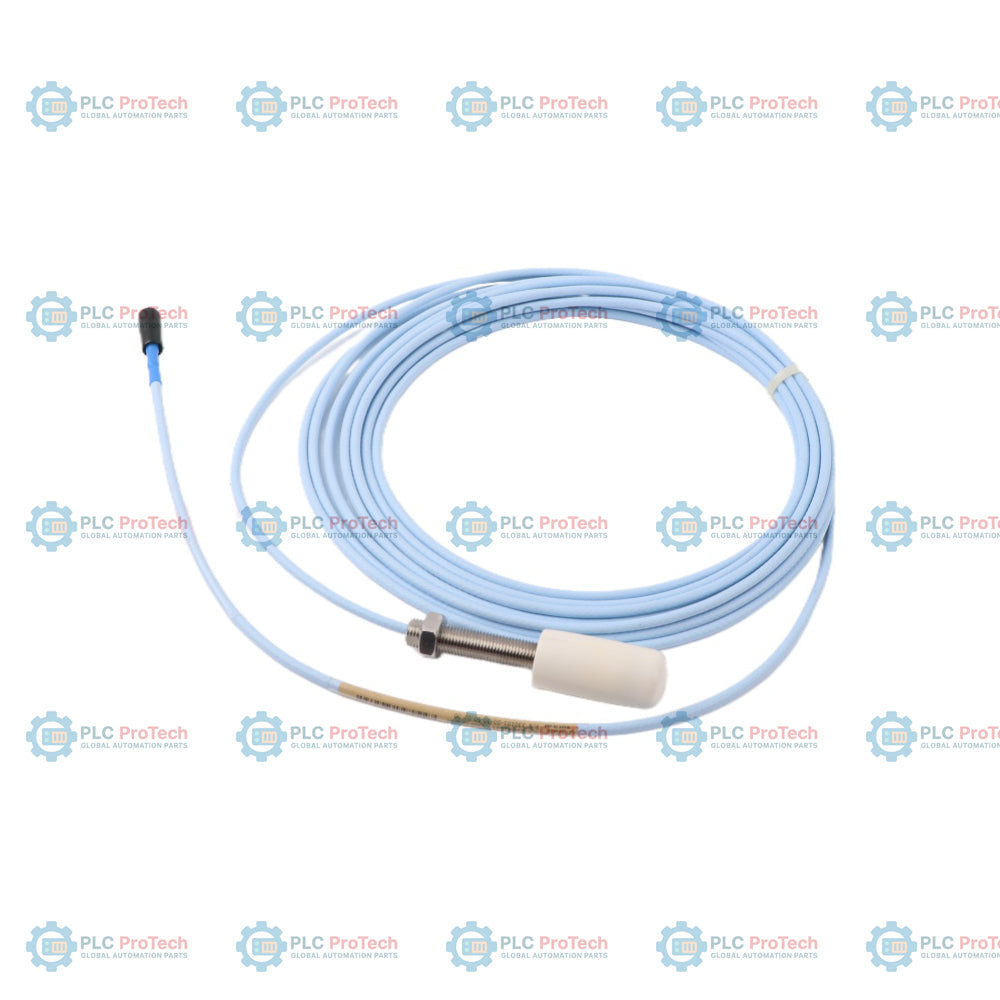

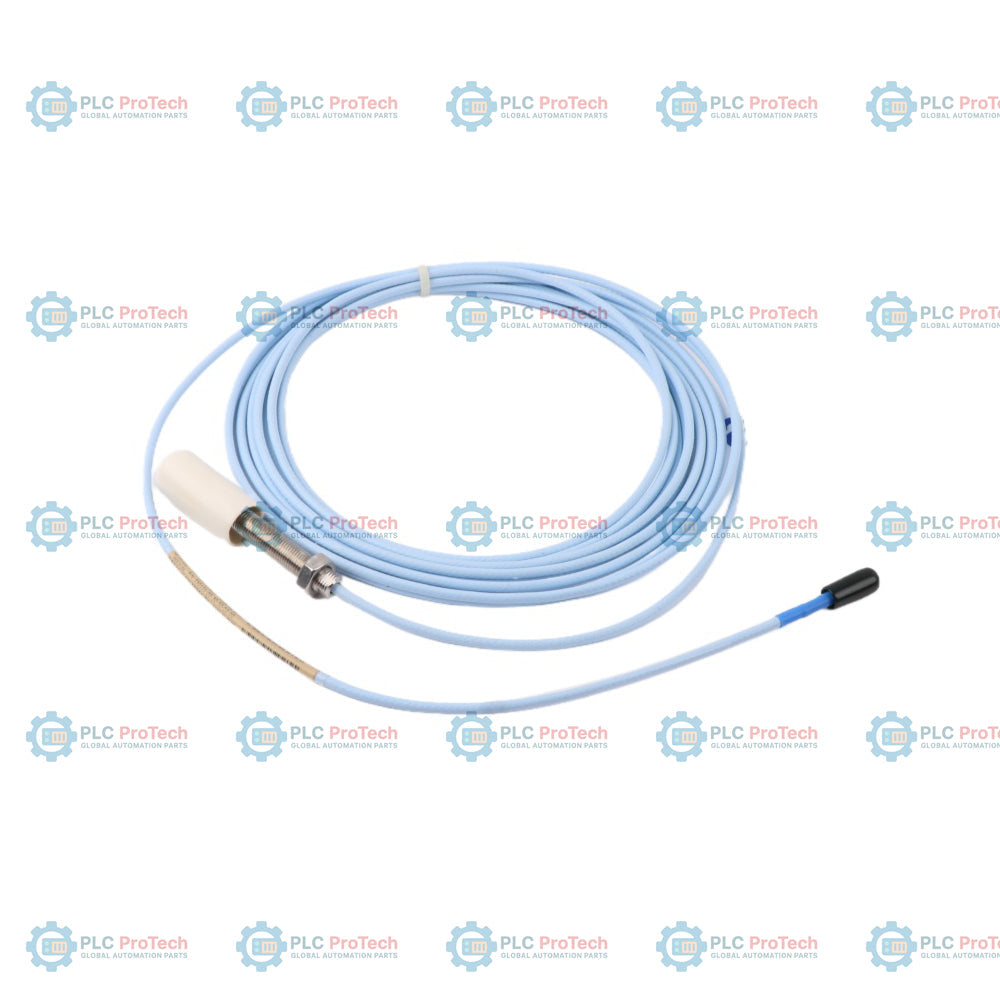

مسبار تقارب Bently Nevada 330101-00-30-20-12-05 ‏3300 XL مقاس 8 مم

SKU 330101-00-30-20-12-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-30-20-12-05
Country of origin:الولايات المتحدة
نوع المنتج: مجسات تقارب 3300 XL ‏8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 45 مم × 95 مم × 95 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن Bently Nevada 330101-00-30-20-12-05 هو مسبار تقارب عالي الأداء مقاس 8 مم ينتمي إلى نظام محول التقارب 3300 XL القياسي في الصناعة. وقد صُمم هذا التكوين المحدد بطول غلاف إجمالي يبلغ 3.0 بوصات، ويتميز بغلاف ملولب بالكامل 3/8-24 UNF (بطول غير ملولب يبلغ 0.0 بوصة)، وهو غير مدرع. وهو مدمج مع كابل بطول إجمالي يبلغ 2.0 متر (6.6 أقدام) يتميز بتصميم FluidLoc المتقدم من Bently Nevada. ويمثل خيار الكابل المحكم ضد السوائل، الحاصل على براءة اختراع، اختيارًا تقنيًا رئيسيًا يمنع زيوت تشحيم الآلات وسوائل المعالجة من الانتقال عبر البنية المحورية الداخلية للكابل إلى الوصلات الخارجية، ما يلغي مخاطر التسرب في أغلفة الآلات ذات الضغط المرتفع أو المغمورة بالزيت.

يعمل مستشعر التيارات الدوامية هذا وفق مبدأ قياس القرب، ما يتيح قياسًا دقيقًا للغاية من دون تلامس لحركة العمود الساكنة والديناميكية. وبإقران هذا المسبار مع مستشعر تقارب 3300 XL متوافق من Proximitor (مثل سلسلة 330180) وكابل تمديد، ينشئ المشغلون نظامًا متكاملًا لحماية الآلات. ويحمل هذا الطراز اعتمادات دولية شاملة للمناطق الخطرة بموجب خيار اعتماد الوكالة 05، بما يضمن الامتثال لتوجيهات CSA وATEX وIECEx للتشغيل الآمن في البيئات الانفجارية من المنطقة 0 والمنطقة 1 والمنطقة 2.

الميزات

طرف مسبار مقاس 8 مم: يستخدم طرفًا متينًا من كبريتيد البولي فينيلين (PPS)، مقاومًا كيميائيًا للمواد الكيميائية الصناعية المسببة للتآكل والمذيبات ومواد تشحيم الآلات الساخنة.
تقنية كابل FluidLoc: يوفر الخيار 12 قلبًا داخليًا محكمًا ضد السوائل، ما يمنع تشرب الزيت أو تسربه من داخل غلاف الآلة عبر غلاف الكابل.
هيكل ملولب بالكامل: مصمم بطول غلاف يبلغ 3.0 بوصات وطول غير ملولب يبلغ 0.0 بوصة، للتركيب المباشر والمحكم على حوامل المحامل ذات الجدران السميكة.
معتمد للمناطق الخطرة: تتحقق اعتمادات الفئة I، القسمين 1/2 والمنطقة 0/1/2 (CSA وATEX وIECEx) من السلامة في مواقع البتروكيماويات والتكرير ومعالجة الغاز المتطايرة.
موصلات ClickLoc المحورية: تتطلب الوصلات المقاومة للتآكل والمطلية بالذهب إحكامًا يدويًا فقط، وتصدر نقرة مسموعة لضمان قفل موثوق.
هيكل ميكانيكي متين: غلاف من الفولاذ المقاوم للصدأ AISI 303/304 يقاوم الاهتزازات العالية والتآكل الميكانيكي الشاق.

التطبيقات

يُستخدم Bently Nevada 330101-00-30-20-12-05 في الأصول الدوارة الحرجة والثقيلة الصناعية، حيث يكون احتواء الزيت والحماية من الانفجار أمرين بالغي الأهمية:

الآلات المغمورة بالسوائل: مثالية لعلب التروس، والمضخات المشحمة بالزيت، وأغلفة الضواغط حيث قد تسمح الكابلات القياسية بانتقال مواد التشحيم.
البتروكيماويات والتكرير: مراقبة أعمدة ضواغط الغاز والممددات في المناطق الخطرة التي تتطلب تصنيفات المناطق وفق ATEX/IECEx.
التوربينات البخارية والغازية: قياس الاهتزاز الشعاعي لمحامل المحاور، وموضع الدفع المحوري، واكتشاف السرعة.
معدات توليد الطاقة: استشعار عالي الموثوقية للإزاحة والاهتزاز في مجموعات أعمدة المولدات الكبيرة.

معلومات الطلب

الخيار / المقطع	الرمز في وحدة SKU هذه	الوصف / المعنى
الطراز الأساسي	330101	مسبار القرب 3300 XL مقاس 8 مم، لولب 3/8-24 UNF، غير مدرع
A - خيار الطول غير الملولب	00	0.0 بوصة (0 مم) طول غير ملولب (هيكل ملولب بالكامل)
B - خيار طول الهيكل الإجمالي	30	3.0 بوصات (76 مم) طول الهيكل
C - خيار الطول الإجمالي	20	2.0 متر (6.6 قدم) إجمالي طول المسبار
D - خيار الموصل والكابل	12	موصل محوري صغير ClickLoc، تكوين كابل FluidLoc
E - خيار اعتماد الجهة	05	اعتمادات المناطق الخطرة من CSA وATEX وIECEx

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنعة	Bently Nevada (Baker Hughes)
الطراز / رقم الجزء	330101-00-30-20-12-05
قطر طرف المسبار	8 مم
نوع القياس	اهتزاز ديناميكي وإزاحة ساكنة دون تلامس (القرب)
مبدأ التشغيل	حث التيارات الدوامية
حجم اللولب	3/8-24 UNF
خيار التدريع	بدون تدريع (غير مدرع)
نوع الكابل	كابل محوري FluidLoc مانع لتسرب السوائل بقدرة 75 أوم
نوع الموصل	موصل محوري صغير ClickLoc مطلي بالذهب
درجة حرارة التشغيل (المسبار)	-52 degC إلى +177 degC (-62 degF إلى +350 degF)
مادة الإحكام	حلقة إحكام دائرية من Viton (مصممة لإحكام الضغط التفاضلي)
مادة غلاف المسبار	فولاذ مقاوم للصدأ AISI 303 أو 304 (SST)
مادة طرف المسبار	بولي فينيلين كبريتيد (PPS)
الحد الأقصى الموصى به لعزم الدوران	7.5 N-m (66 in-lbf)
الحد الأقصى المصنّف لعزم دوران الغلاف	33.9 N-m (300 in-lbf)
قوة الشد (من غلاف المسبار إلى السلك)	330 N (75 lbf) الحد الأقصى المصنّف
نصف قطر انحناء الكابل الأدنى	25.4 mm (1.0 in)
الأبعاد	45 mm x 95 mm x 95 mm (الارتفاع x العرض x العمق)
الوزن	0.14 kg

إرشادات التركيب

ضبط الفجوة بشكل صحيح: ركّب المسبار مع ترك فجوة مادية مناسبة بين طرف المسبار وعمود الهدف (تُعاير عادةً على 1.27 mm أو 50 mils لإخراج قياسي قدره 200 mV/mil). تأكد من صحة قراءات الجهد باستخدام فولتميتر قبل الإحكام النهائي.
حدود عزم الدوران: أحكم ربط غلاف المسبار بعزم الدوران الموصى به البالغ 7.5 N-m (66 in-lbf) لمنع التشوه أو التلف المادي. لا تتجاوز الحد الأقصى البالغ 33.9 N-m (300 in-lbf).
العناية بالموصل: أحكم ربط الموصلات المحورية ClickLoc يدويًا حتى تسمع صوت النقر. تجنب استخدام الكماشة إلا عند تركيب موصل غير XL، وفي هذه الحالة يُوصى بإدارته بمقدار 1/8 دورة بعد الإحكام اليدوي.
تمديد الكابل: التزم بنصف قطر الانحناء الأدنى للكابل البالغ 25.4 mm (1.0 inch) أثناء التمديد لتجنب تلف الموصل المحوري الداخلي. استخدم قنوات حماية عند التمديد خارج غلاف الآلة.
التأريض والتدريع: صِل وأرضِ أغطية أسلاك التوصيل الميداني عند طرف مستشعر Proximitor أو رف المراقبة فقط. تأكد من عدم إنشاء حلقات تأريض متعددة النقاط.

الامتثال والشهادات

ATEX/IECEx: معتمدة للتشغيل الآمن جوهريًا (Ex ia IIC T5...T1 Ga) والتشغيل غير المسبب للشرر/ذو السلامة المعززة (Ex nA/Ex ec IIC T5...T1 Gc) في البيئات الخطرة بالمناطق 0 و1 و2.
CSA/cCSAus: الفئة I، القسم 1، المجموعات A وB وC وD؛ الفئة I، القسم 2، المجموعات A وB وC وD.
البيئية: متوافقة مع حدود درجات الحرارة والرطوبة الصناعية الصارمة (تم اختبارها عند رطوبة نسبية تبلغ 93% وفقًا للمعيار IEC 68-2-3).

FAQ

ما الغرض من كابل FluidLoc للخيار 12 في مسبار القرب هذا؟

كابل FluidLoc للخيار 12 هو تهيئة كابل متحد المحور حاصلة على براءة اختراع ومغلقة لمنع تسرب السوائل. ويمنع تسرّب زيت التشحيم وسوائل المعالجة من مبيت الآلة عبر البنية الداخلية للكابل، مما يضمن إحكام الإغلاق في البيئات المغمورة بالزيت.

ما أبعاد ومواصفات تركيب الطراز 330101-00-30-20-12-05؟

يتميز هذا المسبار بسن لولبي 3/8-24 UNF، وطول هيكل يبلغ 3.0 بوصات (76 مم)، وطول غير مسنن يبلغ 0.0 بوصة. والمسبار غير مدرع، ويبلغ إجمالي طول الكابل 2.0 متر (6.6 أقدام).

هل يمكن تركيب مسبار القرب هذا في المناطق الصناعية الخطرة؟

نعم، تأتي هذه التهيئة مع اعتمادات الخيار 05، ما يعني أنها معتمدة بموجب CSA وATEX وIECEx للاستخدام في البيئات القابلة للانفجار من الفئة I، القسم 1/2، والمناطق 0/1/2.

هل تتضمن تهيئة 330101 هذه واقيًا للموصل؟

لا، تتضمن تهيئة الخيار 12 موصل ClickLoc متحد المحور مصغرًا على كابل FluidLoc، لكنها لا تأتي مع واقٍ للموصل مركب مسبقًا (ويُحدَّد ذلك بالخيار 11).
