الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-35-20-02-CN
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL 8 مم
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

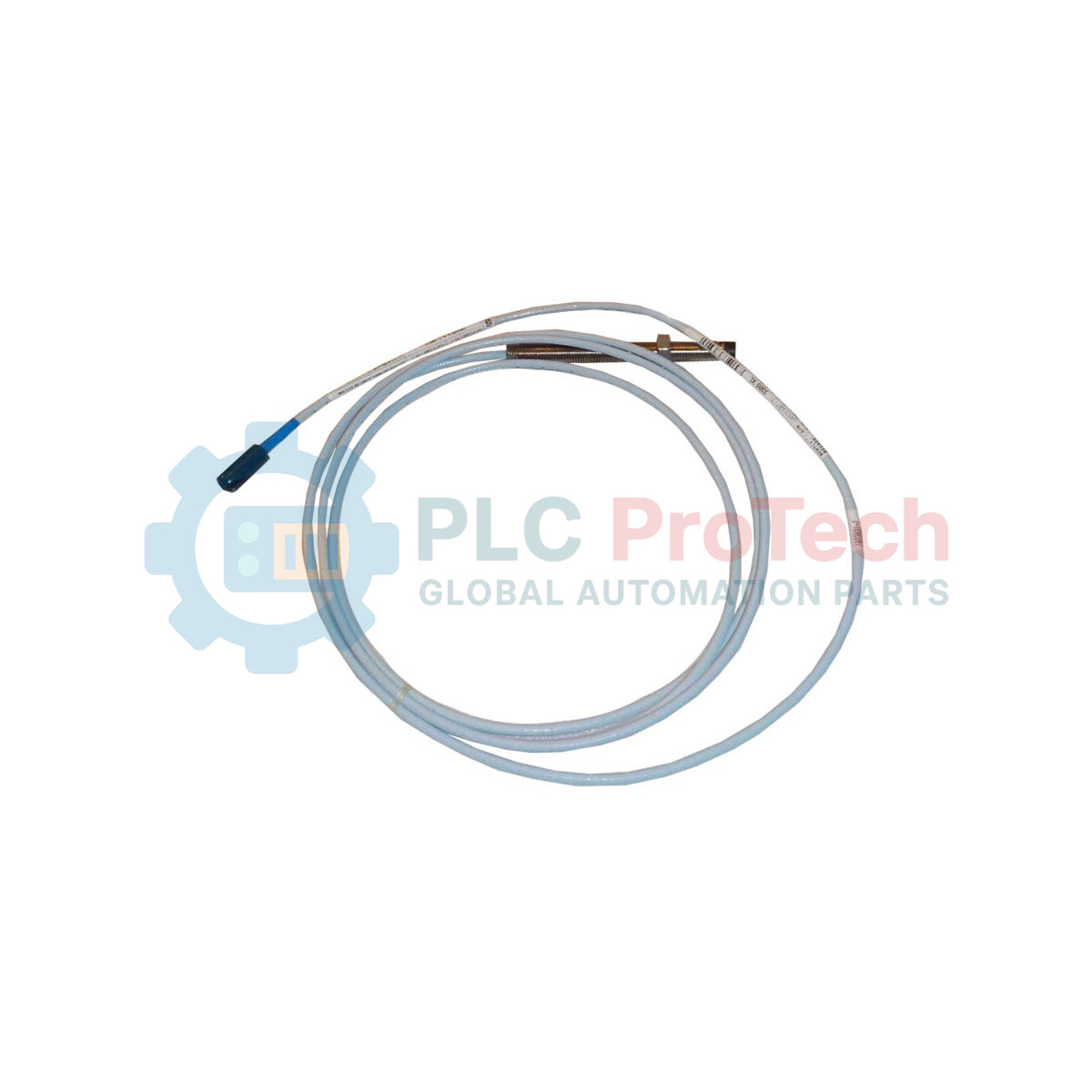

تعتمد أنظمة مراقبة الآلات التشغيلية على Bently Nevada 330101-00-35-20-02-CN لتوفير قياسات دقيقة وغير تلامسية لاهتزاز العمود وإزاحته ضمن البيئات الصناعية الصعبة. يتميز هذا مسبار القرب 3300 XL 8 مم بتصميم ملولب 3/8-24 UNF، ومُصمم للتكامل بسلاسة مع أنظمة حماية الآلات التوربينية الحديثة. وبفضل بنيته المتينة، التي تشمل غلافًا من الفولاذ المقاوم للصدأ AISI 303 أو 304 وطرفًا من كبريتيد البولي فينيلين، فإنه يضمن استقرار المعايرة والمتانة المادية على المدى الطويل في ظل التعرض الحراري والكيميائي الشديد.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الطراز | 330101-00-35-20-02-CN |
| سلسلة المسبار | 3300 XL 8 مم |
| الطول غير الملولب | 0.0 بوصة |
| الطول الإجمالي للغلاف | 3.5 بوصة |
| الطول الإجمالي | 2.0 متر (6.6 قدم) |
| نوع الموصل / الكابل | موصل ClickLoc محوري صغير، كابل قياسي |
| اعتماد الوكالة | CN (اعتمادات خاصة بالبلد) |
| مادة طرف المسبار | كبريتيد البولي فينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| بلد المنشأ | الولايات المتحدة (USA) |
| وزن الشحن (محسوب) | 1.5 كجم (3.3 رطل) |
يتوافق نظام 3300 XL 8 mm مع المكونات القديمة غير XL لنظامي 3300 5 mm و8 mm من حيث التوافق الرجعي. ومع ذلك، احرص دائمًا على أن يطابق الطول الفعلي الإجمالي للنظام (المسبار بالإضافة إلى كابل التمديد) ملف المعايرة الدقيق لمستشعر Proximitor (إما 5.0 أمتار أو 9.0 أمتار). يؤدي توحيد مكونات 3300 XL عبر الحلقة إلى تقليل الانجراف الحراري وضمان استجابة أكثر خطية على كامل نطاق القياس البالغ 80 mil (2.0 mm).
عند تصميم حوامل التركيب، تجنب تمرير الكابلات عبر المناطق التي تحتوي على عابرات جهد عالٍ. الإشارة المحورية حساسة للتداخل الكهرومغناطيسي الخارجي. تأكد من أن طرف المسبار يواجه منطقة هدف معدنية خالية لا يقل قطرها عن 1.5 مرة قطر المسبار. سيؤدي التحميل الجانبي، أو وضع المسبار قريبًا جدًا من الأكتاف الإنشائية أو أطواق العمود، إلى تدهور دقة المعايرة وإدخال لاخطية في نظام DCS أو TSI لديك.
أثناء التركيب، أجرِ فحصًا فعليًا للفجوة وتحقق من حلقة الجهد كهربائيًا. أحكم ربط موصلات ClickLoc يدويًا حتى تسمع صوت النقر؛ ولا تستخدم الكماشة، إذ قد تؤدي إلى تشويه الواجهة المحورية المصغّرة. أثناء التشغيل التجريبي، افحص جهد خرج Proximitor. اضبط فجوة المسبار بحيث تسجل نحو -10.0 V DC (نقطة المنتصف في النطاق الخطي)، لضمان أقصى هامش ديناميكي لحركتي العمود الموجبة والسالبة.
ثبّت حامل المسبار بإحكام داخل مبيت المحمل أو خارجه، مع ضمان محاذاته مع الخط المركزي لمنطقة الهدف على العمود.
اربط المسبار في الحامل مع مراقبة مسافة الفجوة باستخدام مقاييس فجوة ورقية فعلية أو بقراءة خرج الجهد من جهاز Proximitor.
أحكم تثبيت صامولة التثبيت بعزم الربط المحدد، مع الحرص على عدم ليّ الكابل المحوري المدمج أو تعريضه للإجهاد.
مرّر الكابل المحوري عبر قناة معتمدة إلى صندوق التوصيل المحلي، مع الحفاظ على متطلبات الحد الأدنى لنصف قطر الانحناء لتجنب تلف العازل الكهربائي الداخلي.
