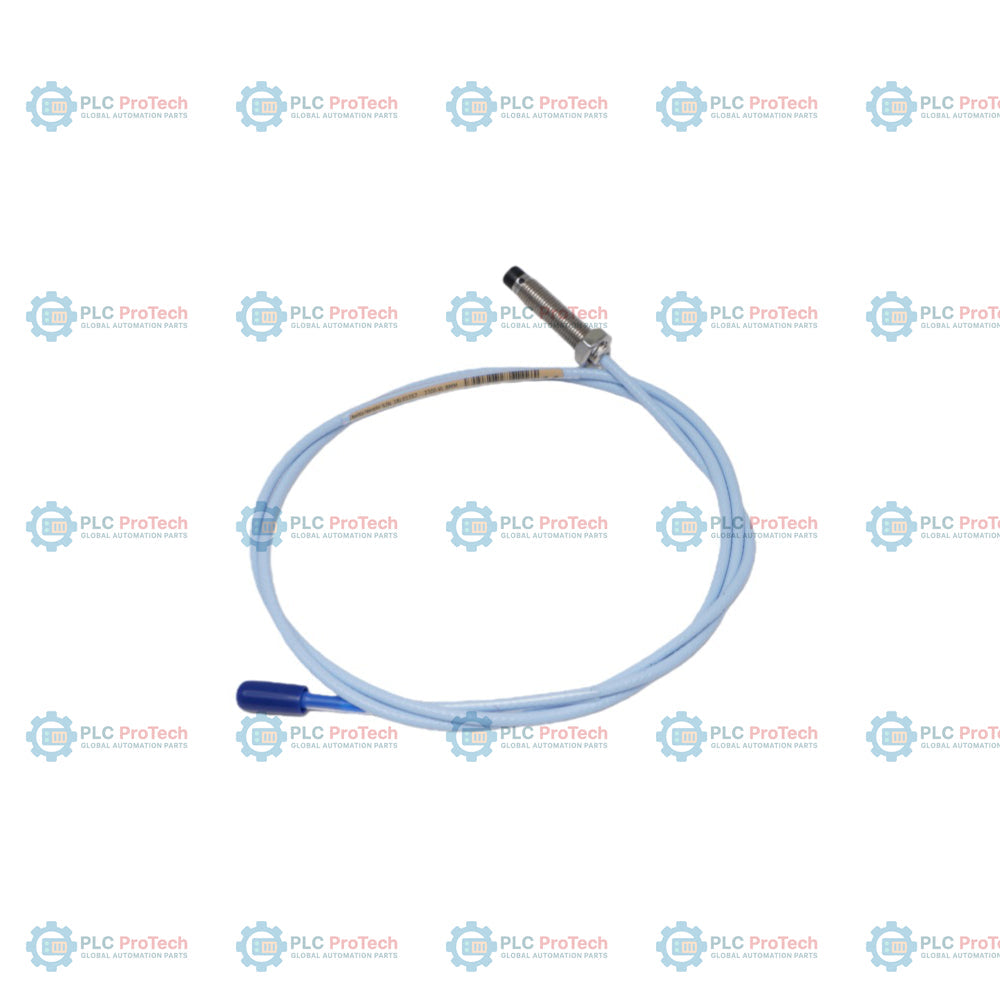

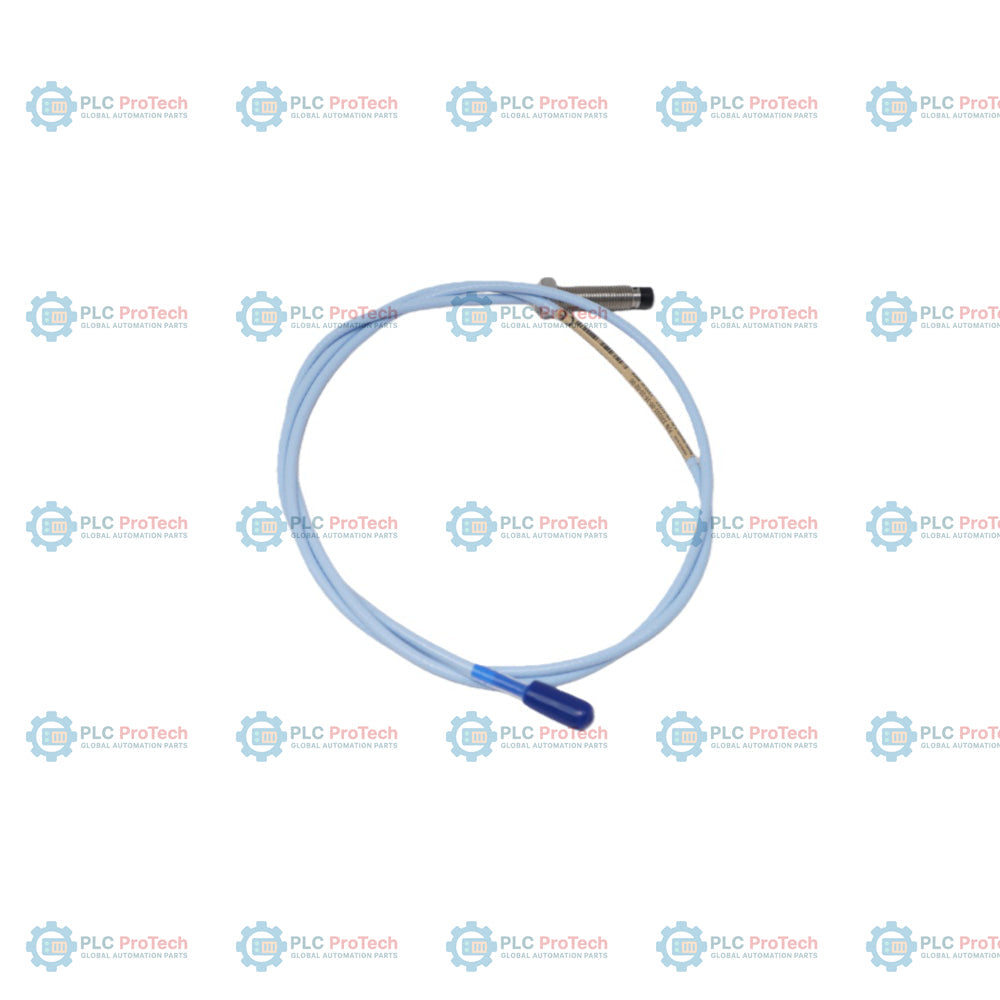

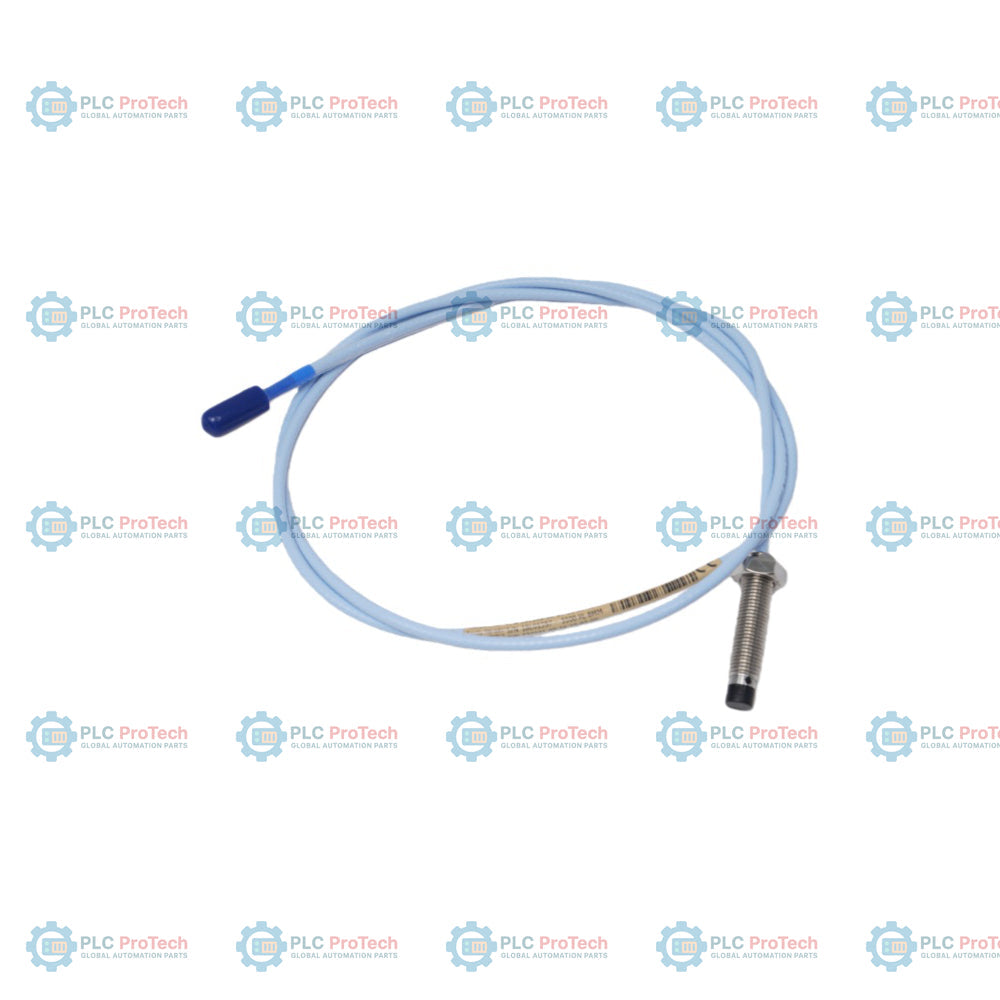

إن Bently Nevada 330101-00-37-05-02-00 هو مسبار تقارب مقاس 8 مم، مصمم لقياس اهتزاز الآلات وموضعها وإزاحة العمود بدقة عالية ودون تلامس. وبصفته عنصر المستشعر الأساسي في نظام محول التقارب 3300 XL مقاس 8 مم، يستخدم هذا المسبار مبادئ القياس بالتيارات الدوامية لمراقبة مكونات الآلات الدوارة دون تلامس مادي. يتميز هذا الطراز المحدد بهيكل من الفولاذ المقاوم للصدأ ملولب بالكامل بمقاس 3/8-24 UNF-2A، مع طول غير ملولب يبلغ 0.0 بوصة (A: 00) وطول هيكل إجمالي يبلغ 3.7 بوصات (B: 37). وهو مزود بكابل محوري قصير معزول بمادة FEP، يبلغ طوله الإجمالي 0.5 متر (1.6 قدم)، وينتهي بموصل ClickLoc محوري مصغر قياسي (D: 02) من دون واقٍ للموصل، ولا يتطلب موافقات متخصصة من هيئات المناطق الخطرة (E: 00). وقد صُمم للتركيب طويل الأمد على مبيتات المحامل أو أغلفة الآلات، موفرًا بيانات حيوية عن إزاحة العمود مباشرةً إلى مستشعرات Proximitor ورفوف المراقبة من السلسلة 3500.
تستخدم السلسلة 330101 نظام رموز شرطات متعدد المقاطع لتحديد الخصائص الفيزيائية والميكانيكية الدقيقة. يوضح الجدول أدناه تكوين الخيارات المفكك لرقم الجزء هذا:
| مقطع الخيار | الرمز على وحدة SKU هذه | المعنى المُكوَّن / المواصفة |
|---|---|---|
| رقم الجزء القابل للطلب | 330101-00-37-05-02-00 | مسبار تقارب 3300 XL مقاس 8 مم، سن لولبي 3/8-24 UNF، بدون غلاف واقٍ |
| الخيار A - الطول غير الملولب | 00 | 0.0 بوصة (هيكل مسبار ملولب بالكامل) |
| الخيار B - طول الهيكل الإجمالي | 37 | 3.7 in (الطول الكلي للغلاف) |
| C - خيار الطول الإجمالي | 05 | طول المسبار الإجمالي 0.5 meter (1.6 feet) |
| D - خيار الموصل/الكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار اعتماد الوكالة | 00 | غير مطلوب |
| الفئة / المعلمة | القيمة / المواصفة |
|---|---|
| الشركة المصنعة | Bently Nevada |
| الطراز / رقم القطعة | 330101-00-37-05-02-00 |
| عائلة المنتج | نظام محول الإزاحة القريب 3300 XL 8 mm |
| نوع القياس | الإزاحة (القرب) |
| مبدأ التشغيل | التيارات الدوامية |
| قطر طرف المسبار | 8 mm |
| مقاس لولب الغلاف | 3/8-24 UNF-2A |
| طول الغلاف غير الملولب | 0.0 in (0 mm) |
| الطول الكلي للغلاف | 3.7 in (94 mm) |
| الطول الإجمالي للمسبار | 0.5 meter (1.6 feet) |
| تركيب الكابل | كابل قياسي ثلاثي المحاور بقدرة 75 ohm، معزول ببوليمر فلوروإيثيلين بروبيلين (FEP) |
| النطاق الخطي | 2.0 mm (80 mils)، بدءًا من نحو 0.25 إلى 2.25 mm (10 إلى 90 mils) |
| معامل التدريج التزايدي (ISF) | 7.87 V/mm (200 mV/mil) زائد/ناقص 5 percent (في الظروف القياسية) |
| مقاومة التيار المستمر الاسمية للمسبار | 7.45 زائد/ناقص 0.50 ohms (من الموصل المركزي إلى الموصل الخارجي) |
| ممانعة الخرج | 50 ohms (عند خرج مستشعر Proximitor) |
| نطاق درجة حرارة التشغيل | -52 degC إلى +177 degC (-62 degF إلى +350 degF) |
| تصنيف إحكام الضغط | مصمم لإحكام عزل فرق الضغط بين طرف المسبار والغلاف (باستخدام حلقة إحكام دائرية من Viton) |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 mm (1.0 in) |
| مادة طرف المسبار | كبريتيد البولي فينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| الأبعاد | 45 mm x 95 mm x 95 mm (H x W x D) |
| الوزن | 0.14 kg |
| نوع الواجهة | التفاصيل |
|---|---|
| التوصيل الكهربائي | قابس ClickLoc محوري مصغر مطلي بالذهب (ذكر) |
| الآلية المادية | وصلة دفع وسحب مع تغذية راجعة لمسية واضحة (نقرة) لضمان القفل |
| واجهة النظام | يتصل بكابل تمديد 3300 XL أو مستشعر Proximitor |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-37-05-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 45 مم × 95 مم × 95 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
