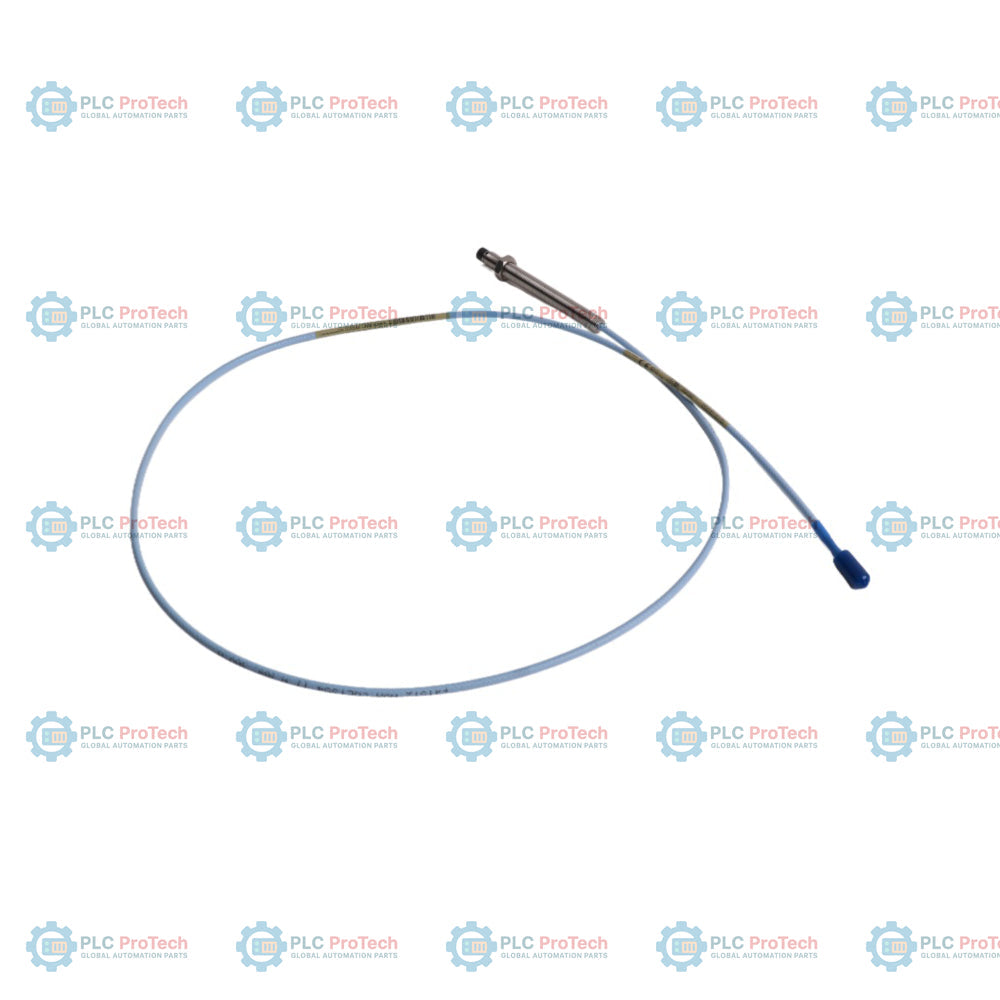

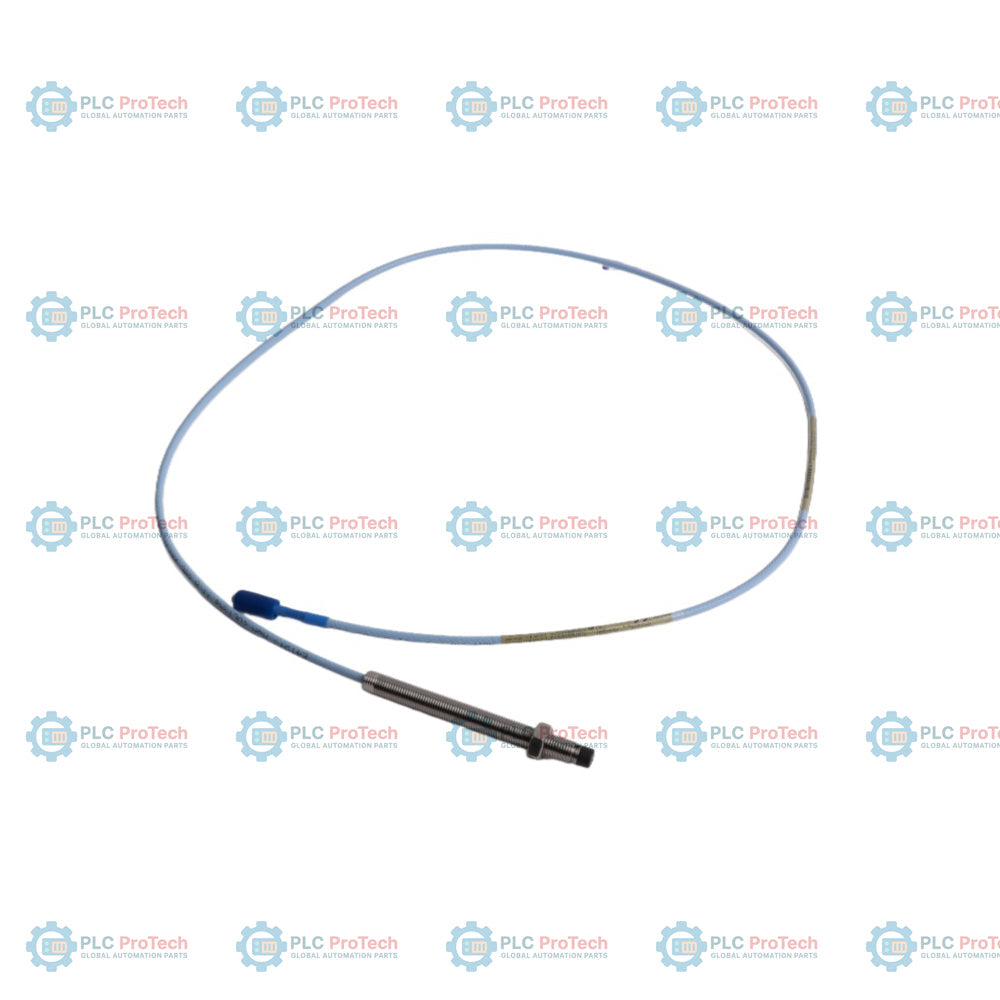

Bently Nevada 330101-00-38-90-02-00 3300 XL مسبار قرب 8 مم

SKU 330101-00-38-90-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-38-90-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مجسات تقارب 3300 XL ‏8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 45 مم × 95 مم × 95 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُمم مسبار التقارب القياسي 330101-00-38-90-02-00 من Bently Nevada لتوفير حماية دقيقة للغاية للآلات وتغذية راجعة مهمة حول اهتزاز العمود وموضعه في المعدات الدوارة. وهو جزء من نظام محول التقارب 3300 XL مقاس 8 مم، ويستخدم هذا المستشعر بالتيارات الدوامية لقياس الإزاحة دون تلامس. يتميز هذا التكوين المحدد بغلافه الملولب بالكامل بطول 3.8 بوصات (طول غير ملولب يبلغ 0.0 بوصة) وطوله الإجمالي الممتد البالغ 9.0 أمتار (29.5 قدمًا). وباختيار كابل بطول 9.0 أمتار، يُوصل المسبار مباشرةً بمستشعر Proximitor بطول 9 أمتار دون الحاجة إلى كابل تمديد وسيط، ما يقلل نقاط التوصيل واحتمال تدهور الإشارة في بيئات المراقبة القاسية. هذا المسبار غير المدرّع مزوّد بموصلات محورية صغيرة قياسية من نوع ClickLoc، ومعتمد للتركيبات للأغراض العامة التي لا تتطلب موافقات للمناطق الخطرة.

الميزات

مبدأ تشغيل بالتيارات الدوامية لمراقبة اهتزاز العمود وإزاحته دون تلامس.
طرف متين مقاس 8 مم مصنوع من كبريتيد البولي فينيلين عالي الجودة (PPS) لمقاومة فائقة للهجوم الكيميائي.
طول غير ملولب يبلغ 0.0 بوصة وطول إجمالي للغلاف يبلغ 3.8 بوصات، مع لولب 3/8-24 UNF قياسي على كامل الغلاف.
كابل قياسي ثلاثي المحاور مدمج بطول 9.0 أمتار (29.5 قدمًا)، ما يلغي الحاجة إلى كابل تمديد في سلاسل الأنظمة بطول 9 أمتار.
تُنشئ عملية القولبة الحاصلة على براءة اختراع TipLoc رابطًا متينًا بين طرف المسبار والغلاف المصنوع من الفولاذ المقاوم للصدأ.
مزوّد بموصل ClickLoc محوري صغير مطلي بالذهب لتوفير توصيلات موثوقة منخفضة المقاومة.
متوافق تمامًا مع الإصدارات السابقة وقابل للتبديل مع مكونات محولات سلسلة 3300 القديمة غير XL.

التطبيقات

قياس الاهتزاز الشعاعي والموضع المحوري للتوربينات البخارية والغازية.
مراقبة إزاحة دوّار الضواغط والمضخات الطاردة المركزية.
التحقق من سُمك طبقة الزيت والخلوص في المحامل ذات الغشاء السائل.
اكتشاف تآكل محامل الدفع وأنظمة إيقاف الآلات بالإنذار المبكر.
مرجع Keyphasor وقياسات زاوية الطور لتشخيص المعدات الدوارة.

معلومات الطلب

الخيار / المقطع	الرمز على وحدة SKU هذه	المعنى / المواصفة
رقم الجزء القابل للطلب	330101-00-38-90-02-00	مسبار تقارب 3300 XL مقاس 8 مم، لولب 3/8-24 UNF، غير مُدرّع
المقطع A: خيار الطول غير الملولب	00	0.0 بوصة (غلاف مسبار ملولب بالكامل)
المقطع B: خيار الطول الإجمالي للغلاف	38	طول الغلاف 3.8 بوصات
المقطع C: خيار الطول الإجمالي	90	كابل مدمج بطول 9.0 أمتار (29.5 قدمًا)
المقطع D: خيار الموصل ونوع الكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
القسم E: خيار اعتماد الوكالة	00	غير مطلوب (مناسب للمناطق العامة/غير الخطرة)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada
رقم الجزء	330101-00-38-90-02-00
توافق النظام	نظام محول 3300 XL مقاس 8 mm
قطر طرف المسبار	8 mm
قطر رأس المسبار	3/8-24 UNF-2A
الطول غير الملولب	0.0 in (0 mm)
طول الهيكل	3.8 in (96.5 mm)
طول المسبار الكلي	9.0 meters (29.5 feet)
التدريع	من دون تدريع
نوع الكابل	كابل مسبار قياسي ثلاثي المحاور معزول بـ FEP ومقاومته 75 Ohm
نوع الموصل	موصل ClickLoc محوري مصغر ذكر
مبدأ التشغيل	تيارات دوامية (من دون تلامس)
النطاق الخطي	2.0 mm (80 mils) نموذجيًا، بدءًا من 0.25 mm (10 mils) من الهدف
معامل القياس التزايدي (ISF)	7.87 V/mm (200 mV/mil) اسميًا
المقاومة المستمرة (R-PROBE)	9.87 ohms +/- 0.50 ohms (من الموصل المركزي إلى الموصل الخارجي)
درجة حرارة التشغيل	-52 degC إلى +177 degC (-62 degF إلى +350 degF)
قوة الشد	330 N (75 lbf) كحد أقصى بين هيكل المسبار ووصلة المسبار
الحد الأدنى لنصف قطر انحناء الكابل	25.4 mm (1.0 in)
تصنيف ضغط الهيكل	إحكام سد الضغط التفاضلي باستخدام حلقة O داخلية من Viton
الأبعاد	45 mm x 95 mm x 95 mm (H x W x D)
الوزن	0.14 kg

الوصلات والواجهات

يتصل هذا المسبار مباشرة بسلسلة أجهزة المراقبة عبر الكابل المحوري المدمج فيه. ويتزاوج الموصل الذكر المطلي بالذهب بإحكام لمنع توهين الإشارة.

تهيئة الموصل	موصل ClickLoc محوري مصغر ذكر مطلي بالذهب
الواجهة القياسية	يتصل مباشرة بمسابير Proximitor Sensors مقاس 3300 XL وطول 9 أمتار من دون كابل تمديد
عزم الإحكام الموصى به	إحكام يدوي لوصلات ClickLoc المطلية بالذهب من ذهب إلى ذهب

إرشادات التركيب

نظّف لولبات التثبيت جيدًا قبل تثبيت المسبار بالبرم.
اضبط الفجوة الثابتة للمسبار وفقًا لتعليمات المعايرة لضمان التباعد الصحيح. الفجوة المستهدفة الموصى بها هي -9 Vdc، ما يقابل مسافة تقارب 1.27 mm (50 mils) من الهدف الفولاذي AISI 4140.
لا تتجاوز عزم تركيب أقصى مقداره 22.6 Nm (200 in-lbf) للمسابير القياسية المثبتة من الأمام. يجب إحكام شد أول ثلاثة لولبات بحد أقصى يبلغ 7.5 Nm (66 in-lbf).
وجّه الكابل المحوري المعزول بـ FEP بعناية داخل قنوات أو صوانٍ صناعية مخصصة. حافظ على نصف قطر انحناء أدنى يبلغ 25.4 mm (1.0 in) لمنع تمزق الغلاف أو تلف الموصل.

الامتثال والشهادات

متوافق مع علامة CE للتوافق الكهرومغناطيسي (EMC) من دون الحاجة إلى قناة محمية خاصة.
متوافق مع متطلبات RoHS المتعلقة بالقيود على المواد الكيميائية الخطرة.
آمن للاستخدام العام في المنشآت الصناعية العامة غير القابلة للانفجار (الخيار 00).

FAQ

ما الميزة الفريدة للمسبار 330101-00-38-90-02-00؟

تتميز تهيئة هذا المسبار بكونها غير مدرعة، وبهيكل أملس بطول 0.0 بوصة، وطول هيكل يبلغ 3.8 بوصة، وكابل ممتد بطول 9.0 أمتار. يتيح هذا الكابل بطول 9.0 أمتار توصيلًا مباشرًا بمستشعر Proximitor بطول 9 أمتار دون استخدام كابل تمديد، مما يبسط عملية الإعداد.

هل يتطلب هذا المسبار، الذي يبلغ طوله الإجمالي 9.0 أمتار، كابل تمديد وسيطًا؟

لا. نظرًا لأن هذا المسبار يتضمن خيار الطول 90، فإن الكابل المدمج فيه يبلغ طوله بالفعل 9.0 أمتار، وقد صُمم للتوصيل مباشرةً بمستشعر Proximitor ‏3300 XL بطول 9 أمتار.

هل يمكن استخدام مسبار القرب هذا في البيئات الخطرة؟

لا. يتضمن هذا المسبار خيار الاعتماد -00، ما يعني أنه غير معتمد للمناطق الخطرة (مثل ATEX أو CSA)، ومخصص للبيئات الصناعية العامة غير الخطرة.

ما هو سن التركيب القياسي للمسبار 330101؟

مقاس السن القياسي لمسبار الطراز 330101 هو 3/8-24 UNF-2A. وبالنسبة إلى خيارات السن المتري، يُستخدم عادةً الطراز 330103.
