الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-61-20-02-CN
Country of origin:الولايات المتحدة
نوع المنتج: مستشعرات القرب
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

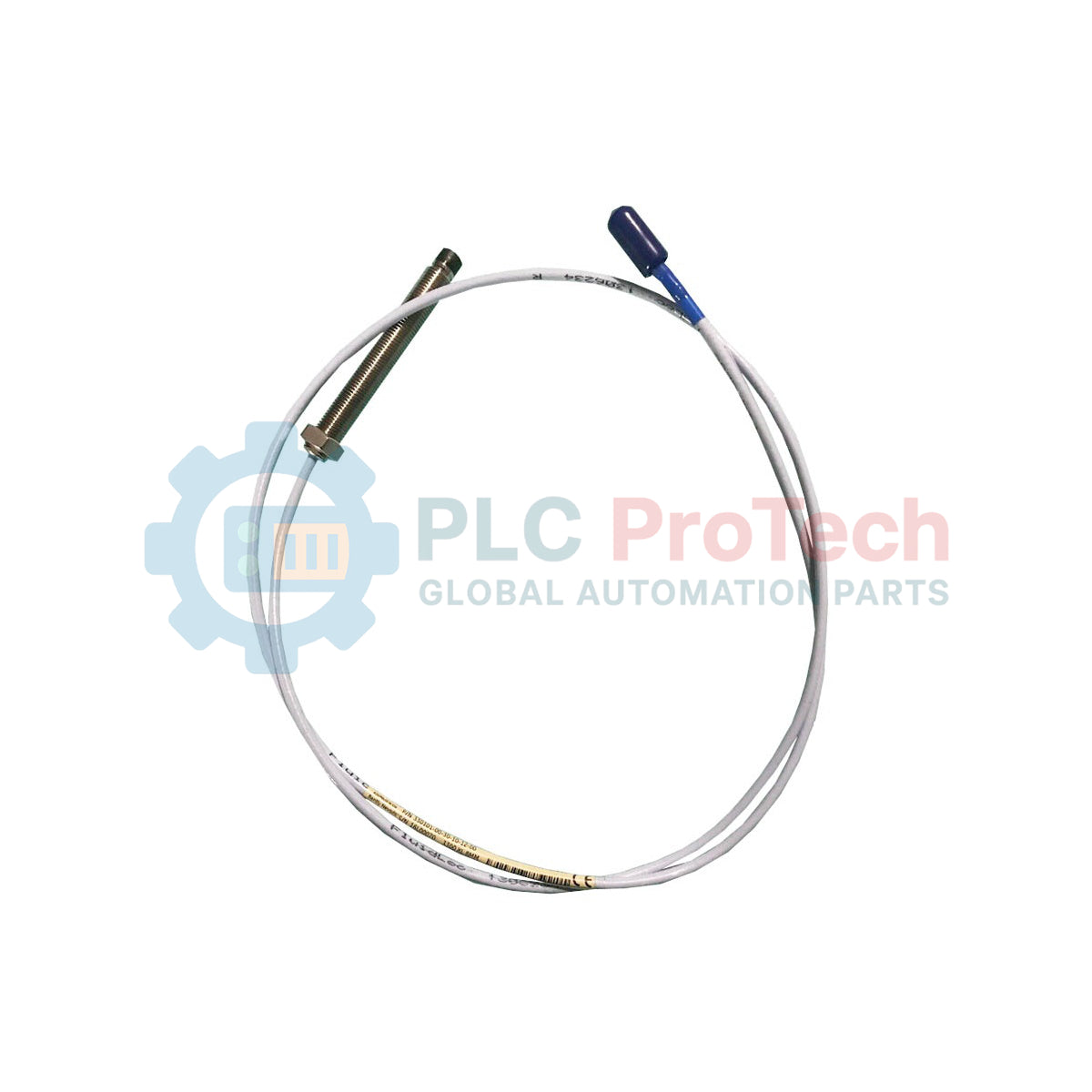

مصمم لمراقبة اهتزازات الآلات عالية الدقة وموقع العمود، يعمل Bently Nevada 330101-00-61-20-02-CN كمكون استشعاري حيوي ضمن نظام محول القرب 3300 XL بقياس 8 مم. من خلال إنشاء مجال تردد راديوي (RF) موثوق، يحول هذا المستشعر غير التلامسي المسافة الفيزيائية بين رأس المجس والهدف المرصود إلى إشارة كهربائية. تم تصميم هذا الطراز لتحمل البيئات الفيزيائية الصعبة، ويتميز برأس مجس من بوليفينيلين سلفيد (PPS) وعلبة متينة من الفولاذ المقاوم للصدأ AISI 303/304، مما يجعله مثاليًا للحماية المستمرة وتشخيص خدمات التوربينات.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | بينتلي نيفادا |
| رقم القطعة | 330101-00-61-20-02-CN |
| سلسلة المنتج | نظام مجس القرب 3300 XL بقياس 8 مم |
| خيار الطول غير الملولب | 00 (0.0 بوصة / 0 مم) |
| خيار الطول الكلي للغلاف | 61 (6.1 بوصة) |
| خيار الطول الكلي | 20 (2.0 متر / 6.6 قدم) |
| نوع الموصل والكابل | 02 (موصل كليك لوك صغير محوري، كابل قياسي) |
| خيار الموافقة الوكالية | CN (موافقات المناطق الخطرة/المترولوجيا الخاصة بالبلد) |
| مادة طرف المجس | بولي فينيلين سلفيد (PPS) |
| مادة غلاف المجس | فولاذ مقاوم للصدأ AISI 303 أو AISI 304 |
| نوع الكابل | كابل ثلاثي المحاور 75 أوم معزول بـ FEP |
| بلد المنشأ | الولايات المتحدة |
| الوزن الصافي | 0.323 كجم (0.71 رطل) |
| وزن الشحن (محسوب) | 1.500 كجم (3.31 رطل) |
تم تصميم مجس القرب 3300 XL بقياس 8 مم ليكون بديلاً سلسًا ماديًا وكهربائيًا للمجسات القياسية غير XL 3300 بقياس 8 مم. ومع ذلك، يجب على مهندسي الميدان ملاحظة أنه بالرغم من التوافق الميكانيكي للمجس، فإن خلط مكونات النظام XL وغير XL (مثل دمج مجس 3300 XL مع حساس Proximitor 3300 القديم) يمكن أن يقلل من استقرار درجة حرارة النظام ويغير قليلاً عامل المقياس (عادة 7.87 فولت/مم أو 200 مللي فولت/ميل). للحلقات الحرجة في TSI (أجهزة الإشراف على التوربينات)، حافظ على توافق أجهزة 3300 XL عبر المجس وكابل التمديد وحساس Proximitor.
لمنع تشويه الإشارة المكانية، تأكد من وجود مسافة خلوص لا تقل عن 15.2 مم (0.6 بوصة) حول طرف المجس من أي أجسام معدنية مجاورة. تركيب طرف المجس قريبًا جدًا من الأقواس الهيكلية أو أطواق العمود الديناميكية سيؤدي إلى اقتران مجال الترددات الراديوية مع المعدن غير المستهدف، مما يسبب قراءات إزاحة خاطئة. بالإضافة إلى ذلك، تأكد من أن كابل FEP لا يتعرض لانحناء نصف قطر أصغر من 25.4 مم (1.0 بوصة) أثناء التوجيه لمنع حدوث قصر بين القلب والدرع وتوهين الإشارة أثناء دورات الحرارة.
عند توجيه كابل المجس عبر أغطية الآلات، استخدم دائمًا قنوات ديناميكية أو أكمام حماية لحماية غلاف FEP من الحواف المعدنية الحادة والسوائل العملية. استخدم مجموعة حماية موصل مخصصة عند توصيل موصل ClickLoc المحوري. تأكد من أن الاتصال خالٍ تمامًا من الرطوبة أو الزيت أو مادة ختم الخيوط قبل التوصيل، حيث أن أي تلوث كيميائي داخل الموصل سيؤدي إلى تدهور مقاومة التردد العالي، مما يسبب أعطال متقطعة مثل "حد المستشعر" أو "دائرة OK" في رف المراقبة.
قبل تركيب أو ضبط أي مجس تقارب، تأكد من أن الآلة المستهدفة مفصولة تمامًا عن الطاقة، ومقفلة، ومعلّمة. تحقق من فصل نظام المراقبة وطاقة حلقة Proximitor المحلية بالكامل للقضاء على أي مخاطر شرارة أو صدمة داخل المناطق الخطرة.
