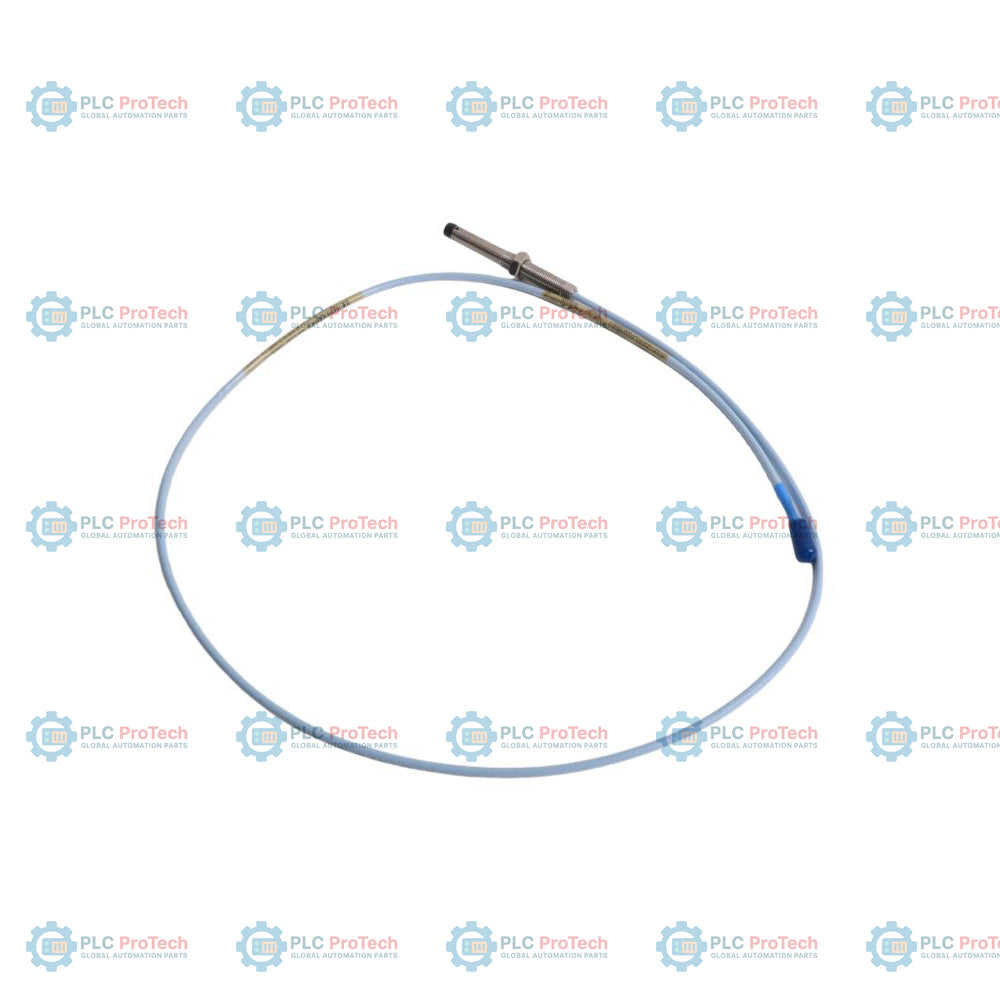

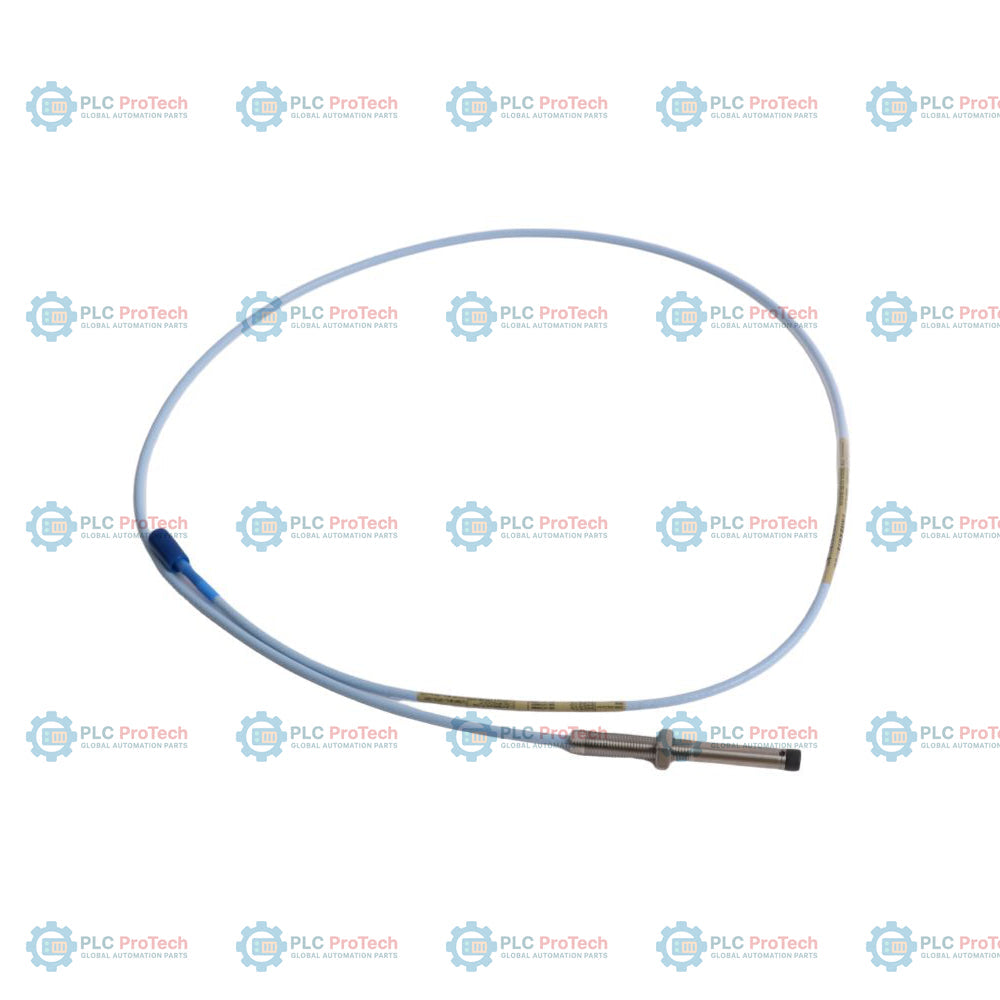

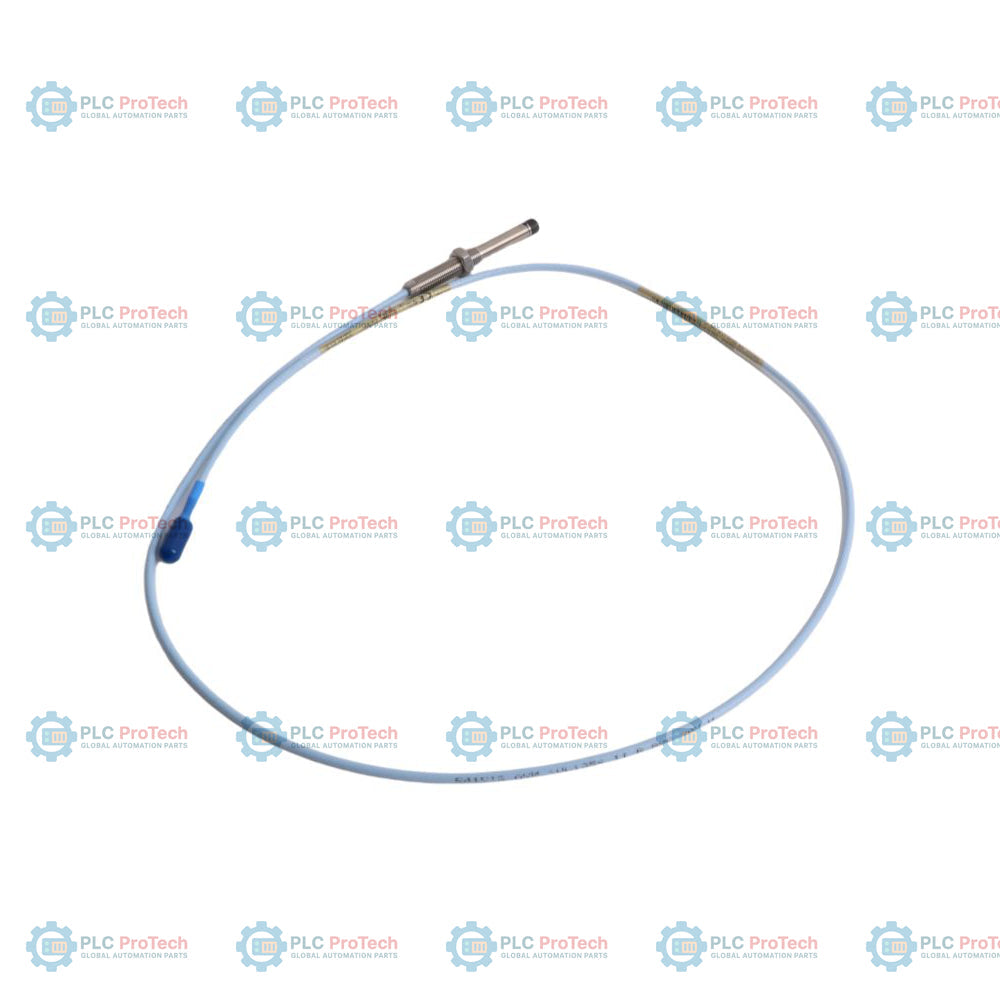

Bently Nevada 330101-12-30-10-02-05 3300 XL مسبار تقارب 8 مم

الوصف

إن Bently Nevada 330101-12-30-10-02-05 هو مجس تقارب مقاس 8 مم مُصمم لقياس اهتزازات الأعمدة وإزاحتها بدقة ومن دون تلامس في الآلات الدوارة الحرجة. وبصفته مكونًا رئيسيًا في نظام محول التقارب Bently Nevada 3300 XL مقاس 8 مم، يعمل هذا المجس وفق مبدأ التيارات الدوامية لاكتشاف المسافة الساكنة والديناميكية بين طرف المجس وهدف موصل، مثل عمود الآلة.

يتميز هذا الطراز المحدد بسن لولبي 3/8-24 UNF دون درع حماية. وهو مُهيأ بطول غير ملولب يبلغ 1.2 بوصة (الخيار 12)، وطول إجمالي للغلاف يبلغ 3.0 بوصات (الخيار 30)، وطول إجمالي يبلغ 1.0 متر (3.3 أقدام) (الخيار 10). الكابل بتصميم قياسي غير مدرع وينتهي بموصل ClickLoc محوري مصغر (الخيار 02) من دون واقٍ مدمج للموصل. ولضمان ملاءمته للمناطق الصناعية المصنفة عالميًا، يُورَّد بخيار اعتماد الوكالات 05، الذي يغطي معايير CSA وATEX وIECEx للمناطق الخطرة.

في نظام قياسي لحماية الآلات، يتصل هذا المجس بكابل تمديد 3300 XL ويتصل بمستشعر Proximitor من السلسلة 330180. وتشكل هذه المكونات معًا سلسلة قياس مُعايرة بالكامل توفر إشارات خرج خطية عالية الدقة (عادةً 7.87 فولت/مم أو 200 مللي فولت/ميل) مباشرةً إلى وحدات مراقبة الرف Bently Nevada 3500 أو أنظمة حماية الآلات الأخرى.

الميزات

• قطر طرف قياسي يبلغ 8 مم، مُحسّن لقياس الإزاحة والاهتزاز بالتيارات الدوامية.
• تهيئة ميكانيكية مخصصة بطول قسم غير ملولب يبلغ 1.2 بوصة وطول إجمالي للغلاف الملولب يبلغ 3.0 بوصات.
• كابل محوري قياسي غير مدرع مزود بموصل ClickLoc محوري مصغر مطلي بالذهب.
• يتكامل بسلاسة ضمن سلسلة محولات 3300 XL دون الحاجة إلى تعديلات للمعايرة عند مطابقة المكونات.
• طرف متين من مادة PPS (كبريتيد البوليفينيلين) وجسم من الفولاذ المقاوم للصدأ AISI 303 لمقاومة عالية للمواد الكيميائية والظروف البيئية.
• حلقة O من فيتون مدمجة لإنشاء مانع تسرب موثوق للضغط التفاضلي بين طرف المجس والغلاف.

التطبيقات

مصمم للتركيبات الدائمة على الآلات الدوارة الحرجة، وتشمل التطبيقات النموذجية:

• قياس اهتزاز العمود الشعاعي في التوربينات البخارية والغازية.
• مراقبة موضع العمود المحوري وإزاحة الدفع في الضواغط والمضخات عالية الضغط.
• دراسات ديناميكا الدوّار وتشخيص الآلات.
• المراقبة المستمرة والحماية من زيادة السرعة في علب التروس والمولدات والمراوح الصناعية.

معلومات الطلب

تتيح سلسلة Bently Nevada 330101 تخصيص أبعاد المسبار وتكوينات الكابلات وتصنيفات السلامة. يوضّح أدناه تفصيل المقاطع لهذا التكوين المحدد:

المواصفات الفنية

إرشادات التركيب

لتحقيق قياسات موثوقة للاهتزازات الديناميكية والحفاظ على السلامة الكهربائية، التزم بتوصيات التركيب التالية:

• فجوة المسبار: ركّب المسبار مع فجوة إزاحة ميكانيكية مناسبة (عادةً 1.27 mm أو 50 mils) لتوسيط الإشارة ضمن النطاق الخطي لمستشعر Proximitor. ارجع إلى منحنى معايرة جهد التيار المستمر للنظام أثناء ضبط الفجوة.
• تعشيق القلاوظ: لا تتجاوز حدود التعشيق القصوى للقلاوظ. بالنسبة إلى قلاوظ 3/8-24 UNF، يبلغ الطول الأقصى الموصى به لتعشيق القلاوظ 0.563 بوصة (14.3 mm) لتجنب الانحشار.
• تمديد الكابل: مرّر الكابل متحد المحور عبر قناة صناعية مخصصة أو حوامل كابلات لمنع الأضرار الميكانيكية. تجنب تمديده موازيًا لخطوط الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي.
• التأريض: تأكد من تأريض نظام المستشعر بشكل صحيح. يجب توصيل درع أسلاك المجال بنقطة تأريض واحدة للأجهزة، عادةً عند طرف حامل المراقبة، وتركه عائمًا عند مبيت مستشعر Proximitor.
• حماية الموصل: نظرًا لأن هذا الخيار (02) لا يتضمن واقيًا مدمجًا للموصل، تأكد من لف وصلات التوصيل بشريط سيليكون ذاتي الالتحام أو وضعها في صندوق توصيل لمنع الرطوبة والملوثات.

الامتثال والشهادات

يتوافق هذا التكوين المحدد (الخيار 05) مع المتطلبات العالمية للمناطق الخطرة:

• ATEX/IECEx: معتمد للاستخدام في المواقع الخطرة بالمناطق 0 و1 و2 (Ex ia IIC T5...T1 Ga، Ex ia IIIC T90 degC...T280 degC Dc، Ex nA IIC T5...T1 Gc، Ex ec IIC T5...T1 Gc).
• CSA: معتمد للمواقع الخطرة من الفئة I، القسمين 1 و2، والمجموعات A وB وC وD، عند تركيبه وفقًا للرسمين 141092 أو 140979 الخاصين بـ Bently Nevada.
• معلمات الكيان: معتمد للتطبيقات الآمنة جوهريًا وفقًا للمعلمات Ui = -28 V، Ii = 140 mA، Pi = 0.91 W، Ci = 1.5 nF، Li = 610 uH عند التوصيل بدوائر Proximitor معتمدة.
