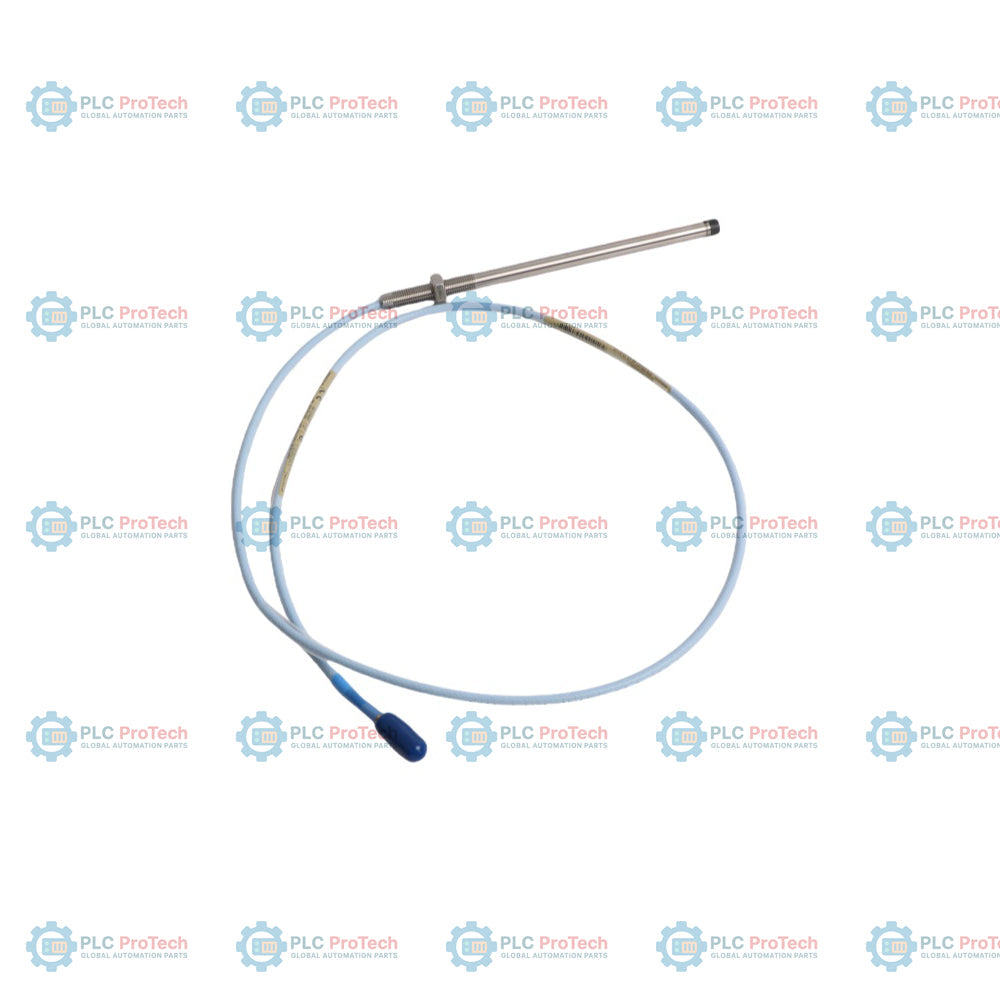

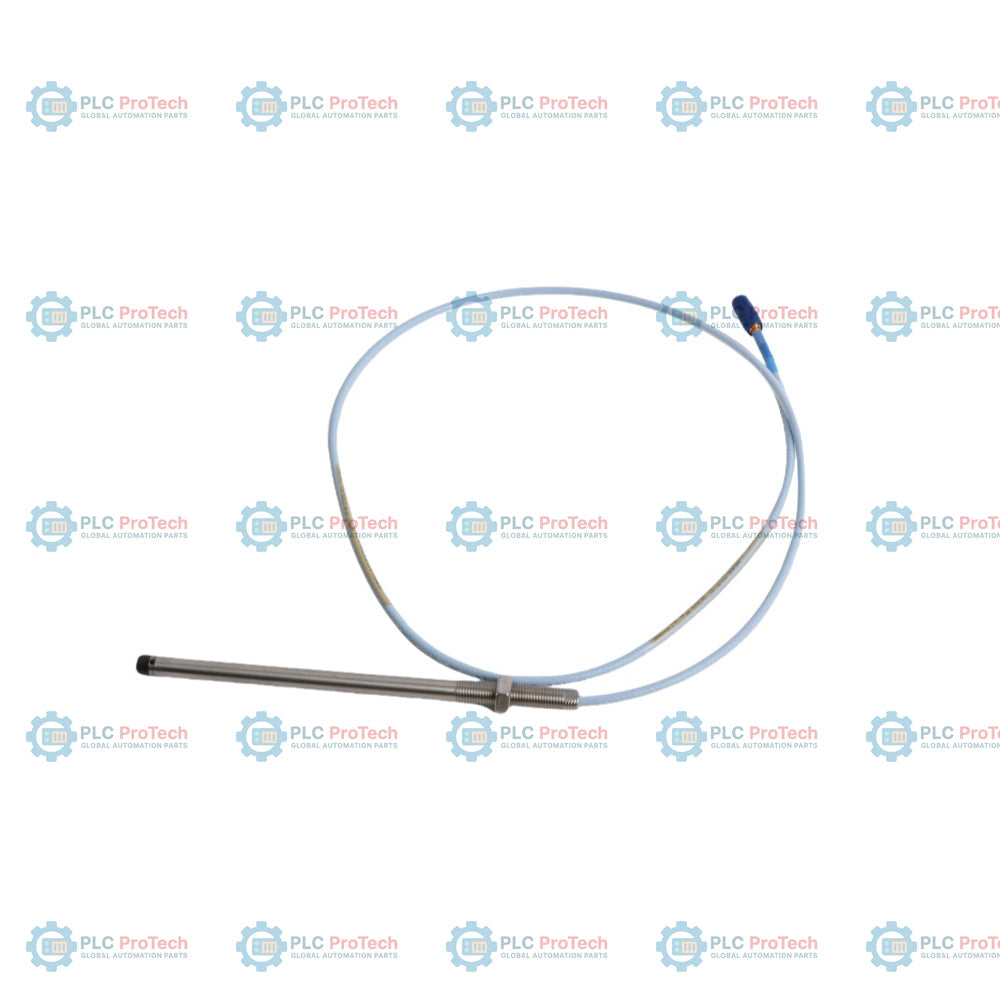

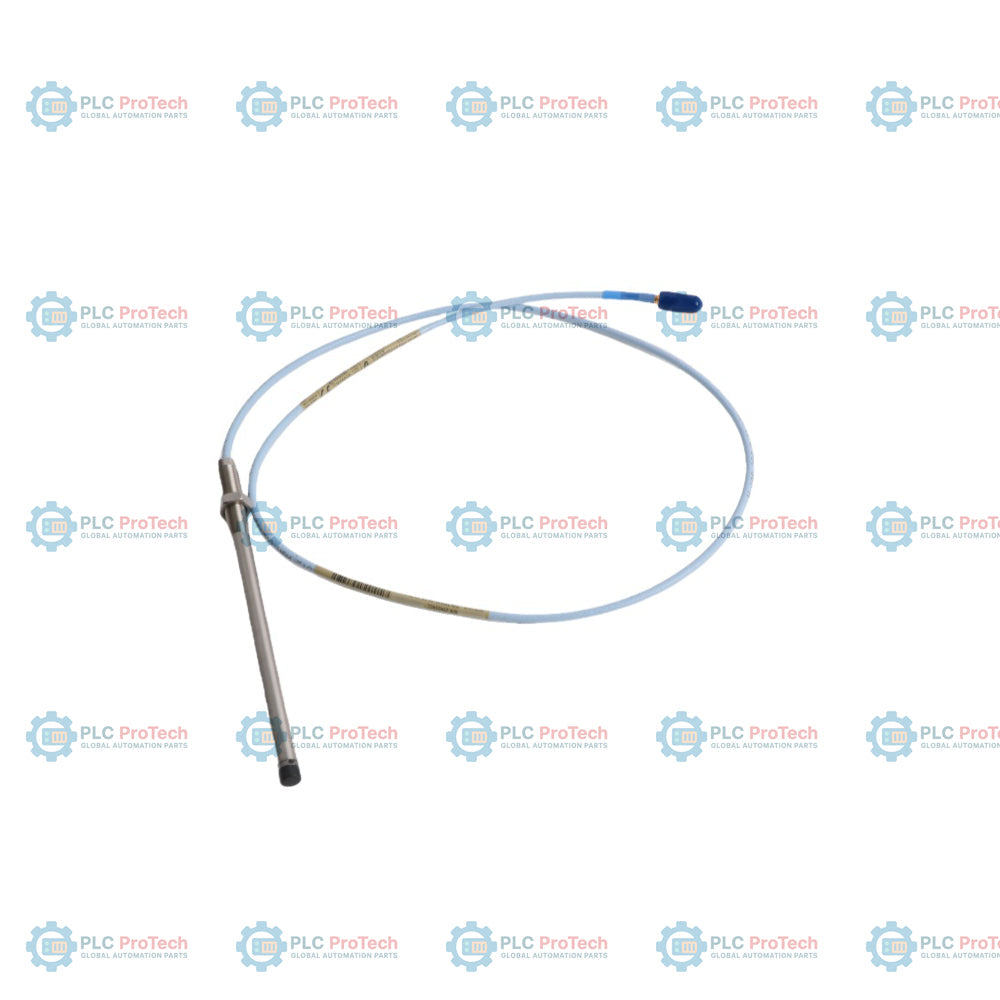

Bently Nevada 330101-48-71-20-02-00 مجس قرب 3300 XL مقاس 8 مم

SKU 330101-48-71-20-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-48-71-20-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL مقاس 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 45 مم × 95 مم × 95 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن Bently Nevada 330101-48-71-20-02-00 هو مسبار قرب مقاس 8 مم ينتمي إلى نظام محول القرب 3300 XL مقاس 8 مم القياسي في الصناعة. صُمم هذا المسبار لقياس الاهتزاز وموضع العمود من دون تلامس، ويعمل وفق مبدأ التيارات الدوامية لتوفير تغذية راجعة دقيقة عن الإزاحة. يتميز هذا التكوين المحدد بهيكل ملولب 3/8-24 UNF من دون تدريع، وطول غير ملولب يبلغ 4.8 بوصة، وطول هيكل إجمالي يبلغ 7.1 بوصة، وإجمالي طول كابل يبلغ 2.0 متر (6.6 قدم)، ينتهي بموصل ClickLoc محوري مصغر مع كابل قياسي. ولا يتطلب اعتمادات من الجهات المختصة، ما يجعله خيارًا مثاليًا للبيئات الصناعية القياسية التي لا تكون فيها الحماية المعتمدة للمناطق الخطرة إلزامية.

بصفته جزءًا من سلسلة 3300 XL، يوفر مسبار القرب هذا متانة ميكانيكية وبيئية ممتازة. وهو متوافق بالكامل مع حساسات Proximitor من سلسلة 330180 وكابلات التمديد القياسية 3300 XL. وعند دمجه في سلسلة مراقبة 3300 XL متكاملة، فإنه يوفر قياسات عالية الدقة وقابلة للتكرار، ما يضمن حماية موثوقة للآلات للأصول الحيوية مثل التوربينات البخارية والغازية والضواغط والمضخات وغيرها من الآلات الدوارة.

الميزات

تقنية التيارات الدوامية لقياس الإزاحة والاهتزاز الموثوق من دون تلامس.
مهيأ خصيصًا بجزء غير ملولب بطول 4.8 بوصة وطول هيكل إجمالي يبلغ 7.1 بوصة.
كابل مسبار قياسي ثلاثي المحاور معزول بـ FEP بطول 2.0 متر (6.6 قدم) لنقل الإشارة بشكل موثوق.
يوفر موصل ClickLoc المحوري المصغر اتصالًا آمنًا مقاومًا للاهتزاز.
حلقة إحكام ضغط من Viton مدمجة في طرف المسبار لمنع التسرب عبر الهيكل.
متوافق بالكامل مع حساسات Proximitor من سلسلة Bently Nevada 3300 XL وكابلات التمديد.
مصمم للتركيب الدائم على أغطية المحامل أو هياكل الآلات أو الحوامل الخارجية.

التطبيقات

يُستخدم تكوين مسبار القرب هذا على نطاق واسع في تطبيقات مختلفة للآلات الدوارة لمراقبة المعلمات الميكانيكية الحرجة:

قياسات الاهتزاز الشعاعي للعمود في التوربينات والضواغط عالية السرعة.
مراقبة موضع الدفع المحوري وإزاحة الدوار في المضخات وعلب التروس.
تتبع اللامركزية ومرجع الطور (Keyphasor).
حماية دائمة للآلات في قطاعات الصناعات الثقيلة، بما في ذلك توليد الطاقة والنفط والغاز ومصانع المعالجة الكيميائية، حيث تكفي المكونات القياسية غير المعتمدة.

معلومات الطلب

الخيار / المقطع	الرمز في وحدة SKU هذه	الوصف / المعنى
رقم الجزء القابل للطلب	330101-48-71-20-02-00	مسبار القرب 3300 XL مقاس 8 مم، سن لولبي 3/8-24 UNF، بدون تدريع
A - خيار الطول غير الملولب	48	الطول غير الملولب 4.8 بوصة (122 مم)
B - خيار طول الهيكل الإجمالي	71	طول الهيكل الإجمالي 7.1 بوصة (180 مم)
C - خيار إجمالي الطول	20	إجمالي الطول 2.0 متر (6.6 قدم)
D - خيار نوع الموصل والكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
E - خيار اعتماد الجهة المختصة	00	لا توجد اعتمادات مطلوبة من الجهات المختصة

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	Bently Nevada
رقم الطراز	330101-48-71-20-02-00
عائلة المنتج	نظام محول القرب 3300 XL 8 mm
نوع القياس	الإزاحة (القرب)
مبدأ التشغيل	تيار دوامي
قطر طرف المسبار	8 mm
نوع السن	سن 3/8-24 UNF-2A، بدون تدريع
النطاق الخطي	2 mm (80 mils)، بدءًا من حوالي 0.25 mm (10 mils) وحتى 2.3 mm (90 mils)
معامل القياس التزايدي (ISF)	7.87 V/mm (200 mV/mil) اسمي
مادة طرف المسبار	بولي فينيلين كبريتيد (PPS)
مادة غلاف المسبار	فولاذ مقاوم للصدأ AISI 303 أو 304 (SST)
نوع الكابل	كابل ثلاثي المحاور بقدرة 75 Ohm، معزول بمادة فلوروإيثيلين بروبيلين (FEP)
قوة الشد	330 N (75 lbf) كحد أقصى مُقدّر (من غلاف المسبار إلى سلك توصيل المسبار)
مادة الموصل	نحاس مطلي بالذهب
العزم الموصى به	7.5 Nm (66 in-lbf) لتثبيت الغلاف؛ إحكام يدوي للموصلات المحورية
نطاق درجة حرارة المسبار	-52 degC إلى +177 degC (-62 degF إلى +350 degF) للتشغيل والتخزين
الحد الأدنى لنصف قطر الانحناء	25.4 mm (1.0 in) للكابل القياسي للمسبار
الأبعاد	45 mm x 95 mm x 95 mm (الارتفاع x العرض x العمق)
الوزن	0.14 kg

إرشادات التركيب

لتحقيق مراقبة موثوقة للاهتزاز والموضع، اتبع إرشادات الهندسة والتركيب الأساسية التالية:

فجوة المسبار: تأكد من تركيب المسبار بفجوة مناسبة تتوافق مع معايرة النظام، وعادةً ما تكون الفجوة 1.27 mm أو -9 Vdc لقياسات الاهتزاز الشعاعي ضمن النطاق الخطي.
اختيار الطول غير الملولب: يجب اختيار الطول غير الملولب البالغ 4.8 بوصة لهذا المسبار بشكل صحيح لتجاوز نتوءات أو حوامل التثبيت دون التداخل مع المكونات الدوارة الداخلية.
حماية الكابل ونصف قطر الانحناء: حافظ على حد أدنى لنصف قطر انحناء الكابل يبلغ 25.4 mm (1.0 in). مرّر الكابلات عبر القنوات أو الصواني الواقية لمنع الضرر الميكانيكي، وأبعدها عن خطوط الجهد العالي لتقليل التداخل الكهرومغناطيسي.
التوصيل المحوري: تأكد من ربط الموصلات المحورية ClickLoc بإحكام يدوي. تجنب استخدام كماشات ثقيلة أو تجاوز عزم الموصل الأقصى البالغ 0.565 Nm (5 in-lbf).
التأريض والتدريع: يجب تأريض حلقة المحول بالكامل وتدريعها بشكل صحيح. وعادةً ما ينبغي إنهاء التدريع عند طرف جهاز المراقبة، مع الحفاظ على العزل عند غلاف المسبار.

الامتثال والشهادات

يستخدم هذا التكوين القياسي Bently Nevada 330101-48-71-20-02-00 خيار الاعتماد -00، وهو مصمم للبيئات الصناعية العامة غير الخطرة. ولا يحمل شهادات الأجواء القابلة للانفجار، مثل ATEX أو IECEx أو اعتمادات CSA للمناطق الخطرة، والتي يُشار إليها برمز الخيار -05. ومع ذلك، يُصنّع وفق إجراءات صارمة لإدارة الجودة بموجب ISO 9001، ويتوافق مع معايير Bently Nevada العالية للأداء الميكانيكي والكهربائي والبيئي.

FAQ

ماذا يعني الطول غير الملولب البالغ 4.8 بوصات (الرمز 48) لهذا المسبار؟

يشير رمز الخيار 48 إلى أن أول 4.8 بوصات من غلاف المسبار، بدءًا من الطرف، غير ملولبة، مما يسمح بمروره عبر حوامل التثبيت أو أغلفة الآلات السميكة دون تداخل مع اللولبة قبل بدء الجزء الملولب.

هل المسبار Bently Nevada 330101-48-71-20-02-00 معتمد للمناطق الخطرة؟

لا، تتميز تهيئة هذا المسبار تحديدًا بخيار الاعتماد -00، ما يعني عدم الحاجة إلى اعتمادات من أي جهات، وأنه مخصص للبيئات الصناعية العامة أو غير الخطرة. إذا كانت شهادة المناطق الخطرة (ATEX أو IECEx أو CSA) مطلوبة، فينبغي اختيار إصدار ينتهي بـ -05.

هل يمكنني توصيل هذا المسبار بطول 2.0 متر مباشرةً بأي مستشعر Proximitor؟

يبلغ الطول الإجمالي لهذا المسبار 2.0 متر (6.6 أقدام). ويجب إقرانه بكابل تمديد مناسب (مثل كابل بطول 3.0 أمتار أو 7.0 أمتار) لمطابقة إجمالي طول النظام (عادةً 5.0 أمتار أو 9.0 أمتار) المطلوب بواسطة مستشعر Proximitor من طراز 3300 XL الخاص بك.

ما نوع الكابل والموصل في تهيئة المسبار 330101 هذه؟

هذا المسبار مزود بكابل قياسي ثلاثي المحاور معزول بمادة فلوروإيثيلين بروبيلين (FEP) (الرمز 02)، وينتهي بموصل ClickLoc محوري صغير. ولا يتضمن غلاف حماية للموصل عند وصلة الكابل.

View all FAQs →
