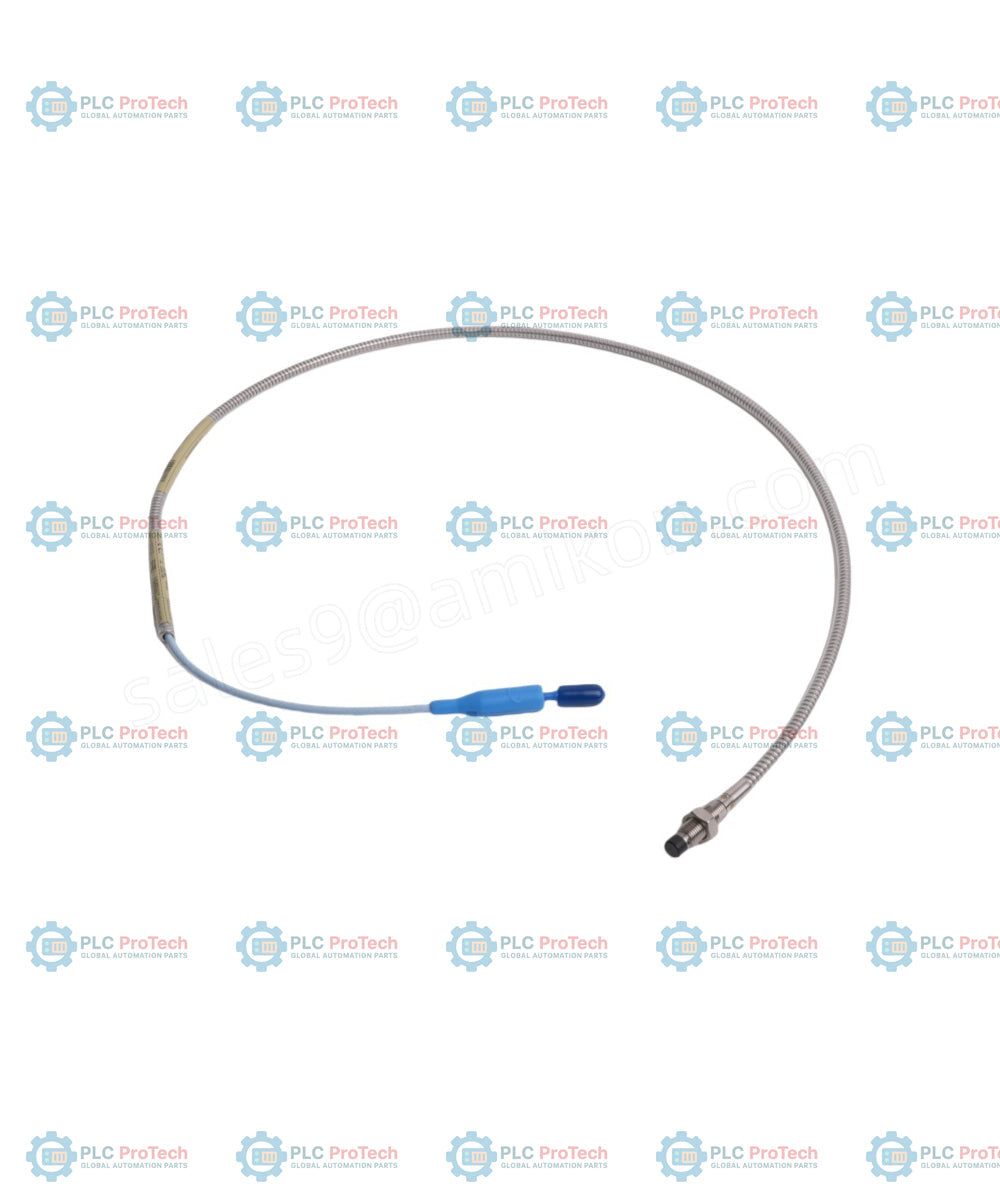

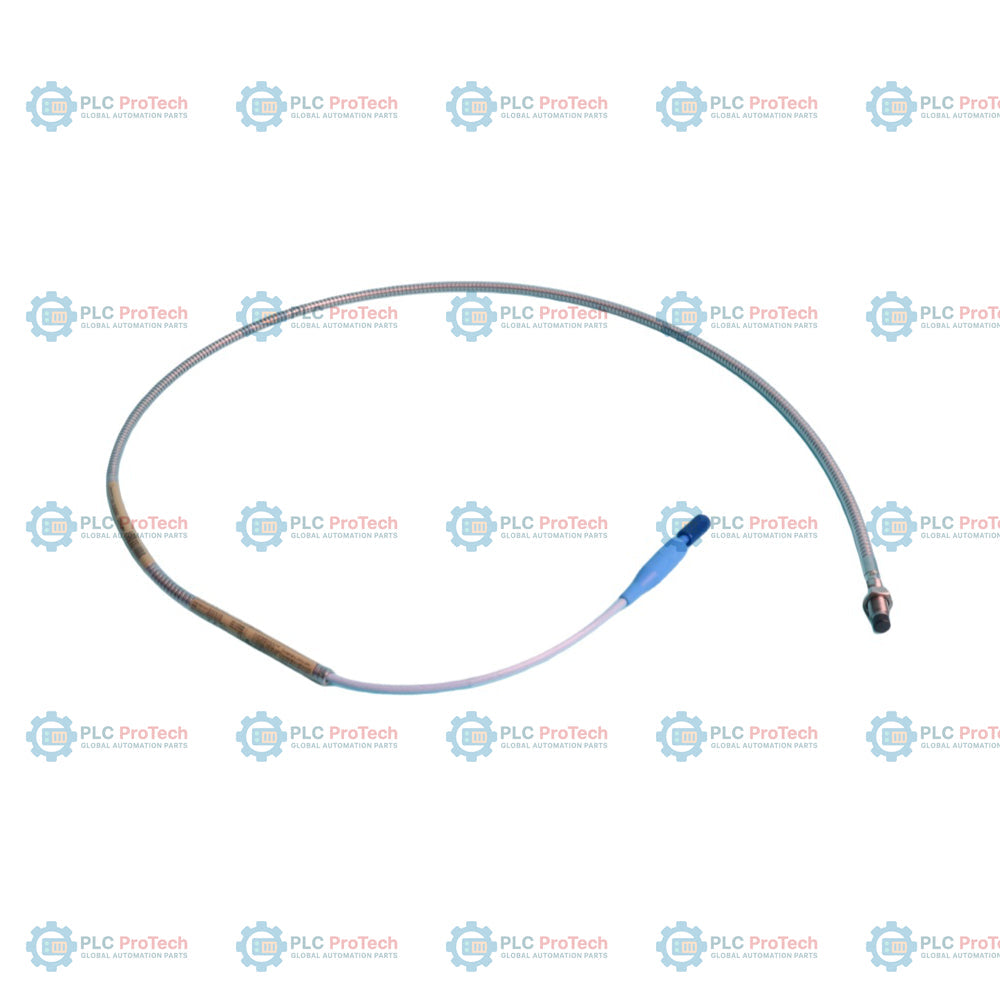

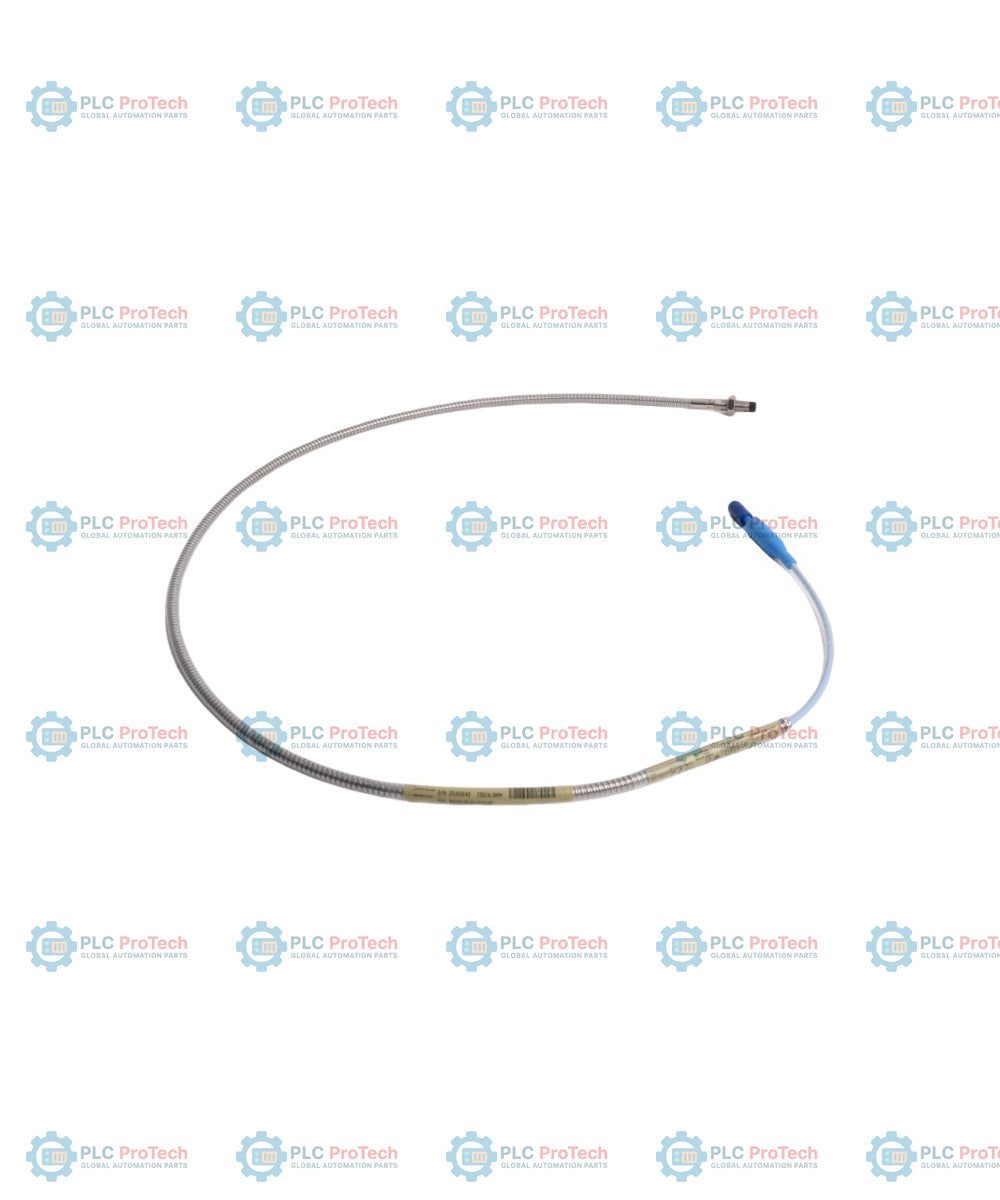

يحدد جسم المسبار المدرع الفولاذي الملولب بالكامل 3/8-24 UNF (الخيار 00)، بطول هيكل يبلغ 1.0 بوصة (الخيار 10) وطول إجمالي يبلغ 1.0 متر (الخيار 10)، تكوين Bently Nevada 330102-00-10-10-01-05 لهذا المسبار القريب. ويعمل وفق مبدأ القياس بالتيارات الدوامية دون تلامس لالتقاط القياسات الساكنة (الإزاحة) والديناميكية (الاهتزاز) لعمود دوار. ويعتمد النظام على إقران هذا المسبار الفعلي بكابل تمديد متوافق 3300 XL ومستشعر Proximitor 3300 XL لإكمال حلقة القياس.
على عكس التكوينات القياسية غير المدرعة، يشتمل هذا الإصدار المدرع على غلاف تدريع مرن مدمج من الفولاذ المقاوم للصدأ، صُمم لحماية الكابل المحوري من قوى السحج والحواف الحادة والصدمات المادية الشديدة. ويأتي مزودًا مسبقًا بموصل ClickLoc محوري مصغر داخل واقٍ مدمج للموصل من الفلوروسيليكون (الخيار 01). تحمي هذه المجموعة الواقية وصلة الإشارة الحساسة من الماء، وسوائل التشحيم، وزيوت التوربينات، والرطوبة البيئية، مما يضمن نقلًا مستقرًا للإشارة في حلقة المحول ضمن بيئات الآلات الصناعية الصعبة.
يُستخدم مسبار القرب هذا لقياس اهتزاز العمود والموضع المحوري في الآلات الصناعية الدوارة الثقيلة. تشمل التطبيقات النموذجية مراقبة التوربينات البخارية، والتوربينات الغازية، والضواغط الطاردة المركزية، والضواغط الترددية، وعلب التروس الصناعية، والمضخات عالية الضغط، والمحركات الكهربائية الكبيرة. وقد اختير خصيصًا لبيئات الآلات القاسية التي تتعرض فيها كابلات المستشعر للتآكل الميكانيكي أو الحطام أو تناثر السوائل.
| مقطع الخيار | قيمة الرمز | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330102-00-10-10-01-05 | مسبار القرب 3300 XL مقاس 8 مم، بقلاوظ 3/8-24 UNF، مع درع |
| A - خيار الطول غير الملولب | 00 | طول غير ملولب 0.0 بوصة (0 مم) (جسم ملولب بالكامل) |
| B - خيار الطول الإجمالي للهيكل | 10 | طول الهيكل 1.0 بوصة (25.4 مم) |
| C - خيار الطول الإجمالي | 10 | إجمالي الطول 1.0 متر (3.3 قدم) |
| D - خيار نوع الموصل والكابل | 01 | موصل ClickLoc محوري مصغّر مع واقي موصل، وكابل قياسي |
| E - خيار اعتماد الوكالة | 05 | اعتمادات CSA وATEX وIECEx للتركيبات في المناطق الخطرة |
| المعلمة | القيمة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء/الطراز | 330102-00-10-10-01-05 |
| نوع نظام المحول | نظام محول القرب 3300 XL مقاس 8 مم |
| قطر عنصر الاستشعار | 8.0 مم (0.31 بوصة) |
| مواصفات القلاوظ | 3/8-24 UNF-2A |
| نوع غلاف الكابل | درع مرن من الفولاذ المقاوم للصدأ (درع مطلي بـFEP اختياري) |
| الطول غير الملولب (A) | 0.0 بوصة (0 مم) |
| طول الهيكل الملولب (B) | 1.0 بوصة (25.4 مم) |
| طول الكابل المدمج (C) | 1.0 متر (3.3 قدم) |
| المقاومة الاسمية للتيار المستمر | 7.59 أوم +/- 0.50 أوم (بين الموصل المركزي والموصل الخارجي) |
| نطاق القياس الخطي | 2.0 مم (80 ميل)، بدءًا من فجوة قدرها 0.25 مم (10 ميل) |
| هدف المعايرة المرجعي | هدف معايرة من فولاذ AISI 4140 |
| نطاق درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| الحد الأقصى لضغط المسبار | ضغط تفاضلي قدره 70 بار (1000 psi) بين طرف المسبار والهيكل |
| نوع الموصل | موصل ClickLoc محوري ذكري مصغّر |
| درع الحماية | واقي موصل من الفلوروسيليكون مركّب مسبقًا |
| الأبعاد | 150 مم × 150 مم × 30 مم (الارتفاع × العرض × العمق) |
| الوزن | 0.15 كجم |
لضمان ثبات القياسات، تجنب خدش طرف المسبار البلاستيكي PPS أو إحداث انبعاجات فيه أو تطبيق عزم دوران عليه مباشرةً أثناء التركيب. لا تتجاوز أقصى تعشيق موصى به للقلاوظ البالغ 0.563 بوصة (14.3 مم) للقلاوظ 3/8-24 UNF-2A، وذلك لمنع الانحشار الميكانيكي أو تداخل القلاوظ داخل أجسام الحوامل. حافظ على خلوص شعاعي أدناه 3 أضعاف قطر طرف المسبار (24.0 مم) عن المعدن الموصل المحيط لتجنب أخطاء المعايرة. استخدم دائمًا مفتاح عزم دوران مناسبًا للموصل المحوري أو أحكم الربط باليد، وتجنب ضغط المسامير الذكرية المطلية بالذهب باستخدام الكماشة. يجب ترتيب مسار الكابل لمنع الالتواءات الحادة أو الانحناءات التي تتجاوز الحد الأدنى لنصف قطر الانحناء الساكن البالغ 30 مم.
تتوافق هذه المجموعة مع معايير اعتماد المناطق الخطرة للخيار 05. ويحمل النظام تصنيفي السلامة الجوهرية (Ex ia IIC) وغير القابل للاشتعال وفق أطر CSA وATEX وIECEx عند تركيبه وفق إجراءات رسومات Bently Nevada القياسية وتوصيله بالحواجز.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330102-00-10-10-01-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 150ج
Dimensions: 150 مم × 150 مم × 30 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
