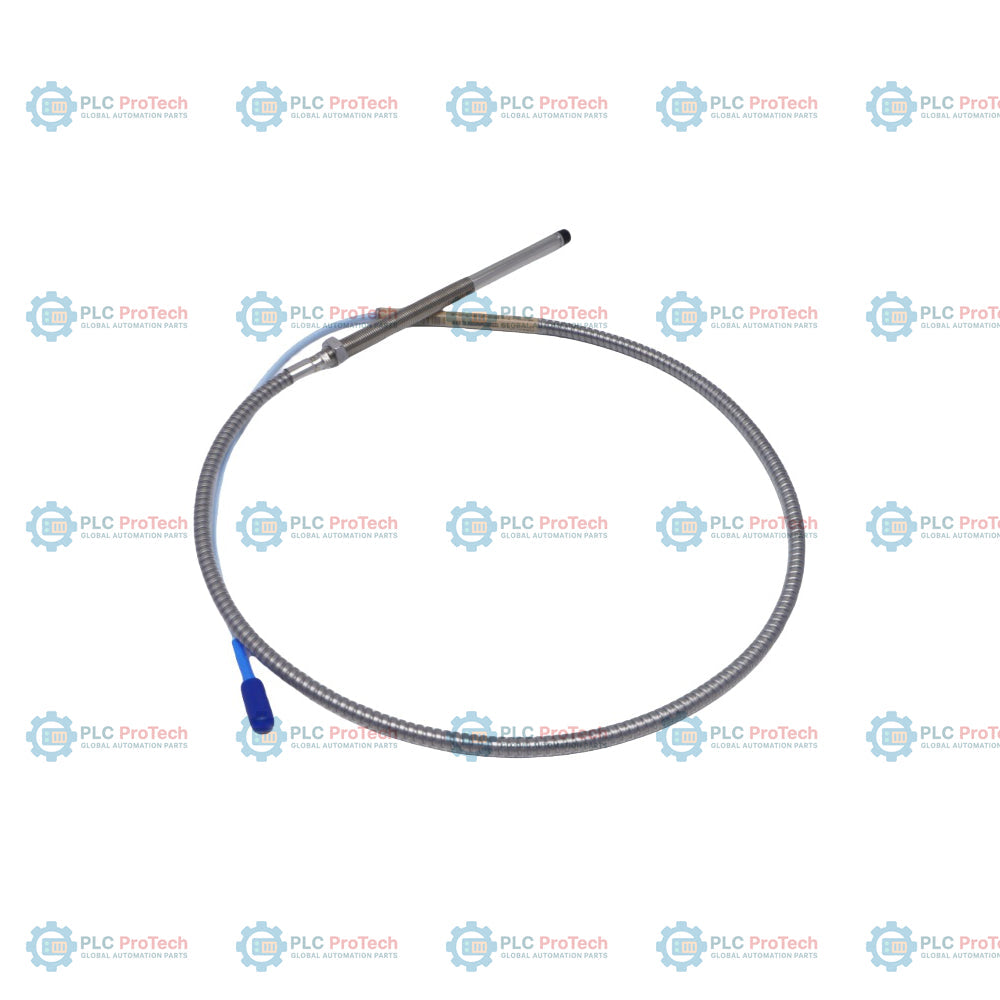

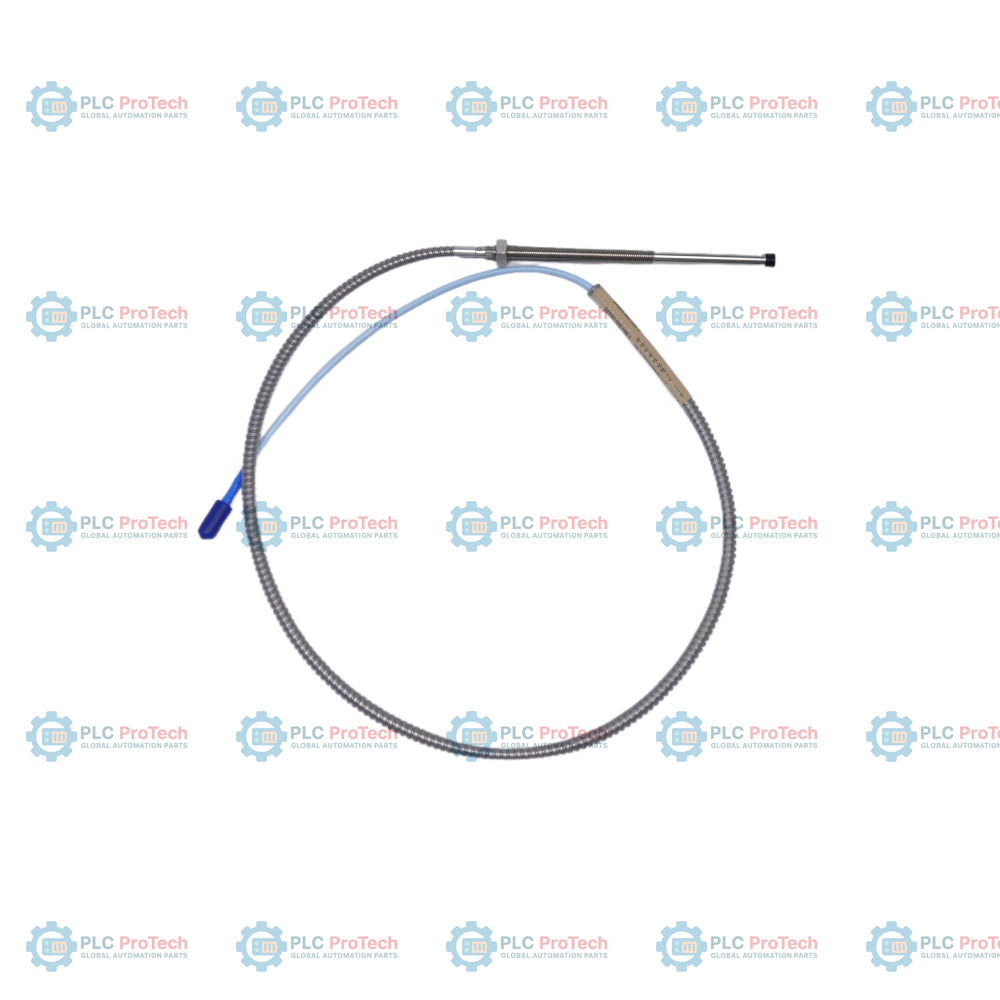

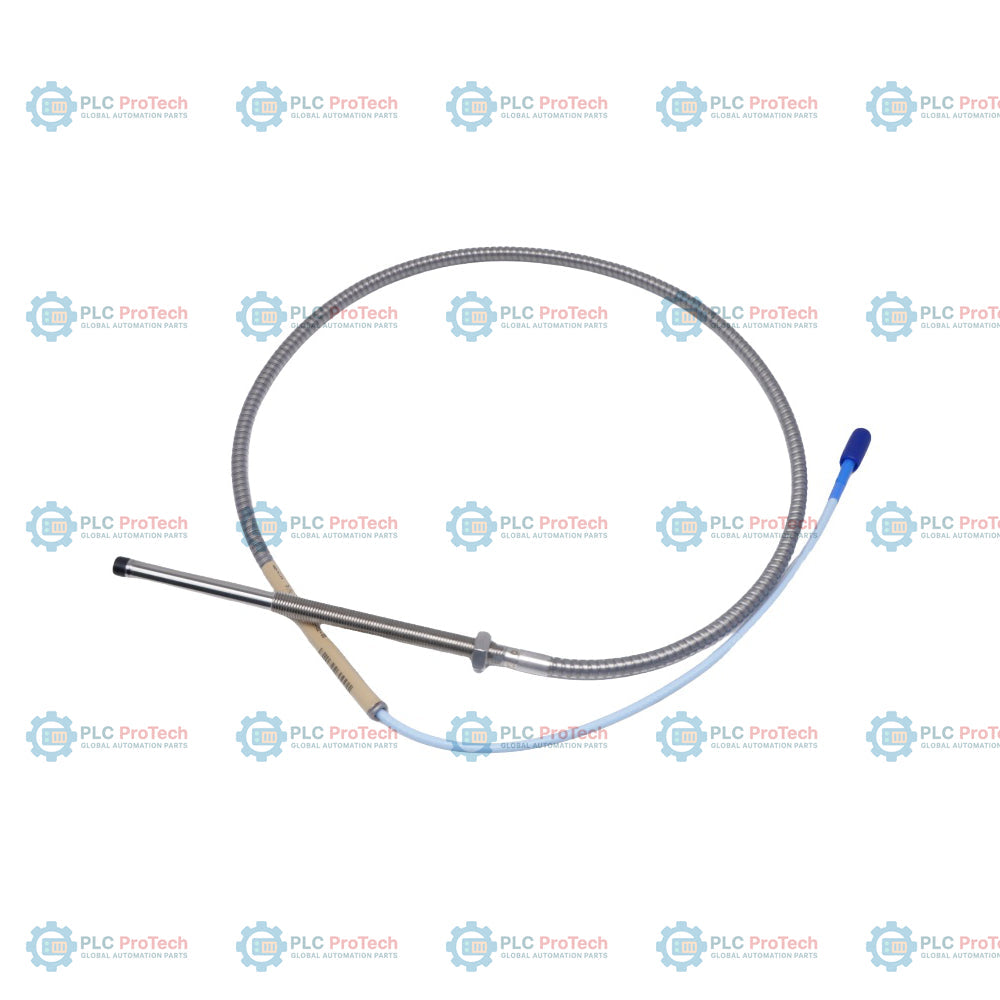

مسبار التقارب Bently Nevada 330102-27-46-10-02-05 3300 XL مقاس 8 مم

SKU 330102-27-46-10-02-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330102-27-46-10-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL مقاس 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 323ج
Dimensions: 12 مم × 12 مم × 1117 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد الخيار 27 (طول غير ملولب يبلغ 2.7 بوصة) والخيار 46 (طول غلاف إجمالي يبلغ 4.6 بوصة) تكوين مسبار التقارب المدرع 3300 XL مقاس 8 مم هذا - 330102-27-46-10-02-05 . جرى تهيئة مجموعة المحول هذه بالخيار 10 الذي يمثل طولًا إجماليًا قدره 1.0 م، والخيار 02 لموصل ClickLoc محوري مصغر على كابل قياسي من دون واقٍ إضافي للموصل، والخيار 05 لاعتمادات CSA وATEX وIECEx للمناطق الخطرة.

على خلاف الإصدارات القياسية غير المدرعة، يشتمل التكوين 330102 على تدريع مرن مدمج من الفولاذ المقاوم للصدأ يغطي الكابل المحوري القياسي ويحميه من الأضرار المادية والتآكل الكاشط والبيئات الصناعية القاسية. يعمل هذا المسبار وفق مبدأ التيار الدوامي، ويتصل بكابل تمديد 3300 XL مطابق ومستشعر Proximitor لتشكيل نظام قياس معاير، ما يوفر قياسات موثوقة لاهتزاز العمود وموضعه المحوري وسرعته الدورانية في الآلات المهمة مثل التوربينات والضواغط والمولدات والمحركات الكهربائية الكبيرة.

الميزات

حماية ميكانيكية: يشتمل على تدريع مرن مدمج من الفولاذ المقاوم للصدأ AISI 302/304 مع غلاف خارجي من FEP لتوفير حماية مادية للكابل المحوري القياسي.
أبعاد مهيأة: يتميز بطول غير ملولب يبلغ 2.7 بوصة (68.6 مم) وطول غلاف ملولب يبلغ 4.6 بوصة (116.8 مم) مع سن قياسي 3/8-24 UNF-2A.
إنهاء آمن: مزود بموصل ClickLoc محوري مصغر مطلي بالذهب (الخيار 02) لضمان نقل آمن للإشارات عالية التردد.
اعتمادات الجهات المختصة: مزود بالخيار 05 لتلبية المتطلبات العالمية للبيئات الآمنة جوهريًا وغير القابلة للاشتعال وفقًا لمعايير ATEX وIECEx وCSA.
قابلية التبادل: متوافق بالكامل مع معايير سلسلة 3300 XL، مما يتيح التبادل الكهربائي والفيزيائي المباشر مع مكونات النظام نفسه.

التطبيقات

صُمم مسبار التقارب المدرع هذا لحماية الآلات ومراقبة حالتها في البيئات الثقيلة ذات المعدات الدوارة، بما في ذلك:

مراقبة اهتزاز موضع أعمدة التوربينات البخارية والغازية
تحليل اهتزاز الضواغط الطاردة المركزية والمحورية
قياس خلوص محامل المولدات الكبيرة والمحركات الكهربائية
تتبع أعمدة المضخات الصناعية وعلب التروس عالية السرعة
استشعار موضع الدفع والاهتزاز الشعاعي وسرعة مفتاح الطور المرجعي

معلومات الطلب

مقطع الخيار	الرمز الموجود على وحدة SKU هذه	الوصف
رقم الجزء القابل للطلب	330102-27-46-10-02-05	مسبار تقارب 3300 XL مقاس 8 مم، بسن 3/8-24 UNF، مع تدريع
A - الطول غير الملولب	27	طول غير ملولب 2.7 بوصة (68.6 مم)
B - الطول الإجمالي للغلاف	46	طول العلبة الإجمالي 4.6 in (116.8 mm)
C - الطول الإجمالي	10	طول إجمالي 1.0 متر (3.3 قدم)
D - خيار الموصل/الكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
E - خيار اعتماد الجهة	05	اعتمادات CSA وATEX وIECEx
خيار اللاحقة	-CN (غير مطبقة)	اللاحقة -CN لحزمة اعتماد المناطق الخطرة في الصين (NEPSI/CCC) غير مضمنة في هذا التكوين

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	Bently Nevada
رقم الجزء/الطراز	330102-27-46-10-02-05
نوع المنتج	مسبار تقارب 3300 XL مقاس 8 mm مع تدريع
حجم السن اللولبي	3/8-24 UNF-2A
الطول غير الملولب	2.7 in (68.6 mm)
الطول الإجمالي للعلبة	4.6 in (116.8 mm)
الطول الإجمالي	1.0 متر (3.3 قدم)
تدريع الكابل	فولاذ AISI 302 أو 304 غير قابل للصدأ (SST) مرن مع غلاف خارجي من FEP
نوع الموصل	موصل ClickLoc محوري مصغر
درجة حرارة التشغيل	-52 degC إلى +177 degC (-62 degF إلى +350 degF)
مادة طرف المسبار	كبريتيد بولي فينيلين (PPS)
مادة علبة المسبار	فولاذ AISI 303 أو 304 غير قابل للصدأ (SST)
مادة الموصل	نحاس مطلي بالذهب أو نحاس بيريليوم مطلي بالذهب
تصنيف مانع تسرب الضغط	مانع تسرب للضغط التفاضلي بين الطرف والعلبة باستخدام حلقة إحكام Viton دائرية
عزم العلبة الموصى به	11.2 N-m (100 in-lbf)
الحد الأقصى لعزم العلبة	33.9 N-m (300 in-lbf)
قوة شد الكابل	330 N (75 lbf) الحد الأقصى المقدّر (من علبة المسبار إلى السلك)
الحد الأدنى لنصف قطر الانحناء	25.4 mm (1.0 in)
الوزن	323 g
الأبعاد	12 mm x 12 mm x 1117 mm (الارتفاع x العرض x العمق)

إرشادات التركيب

التحكم في نصف قطر الانحناء: تأكد من توجيه سلك المسبار المدرع مع الحفاظ على حد أدنى لنصف قطر انحناء الكابل يبلغ 25.4 mm (1.0 in) لحماية القلب المحوري الداخلي عالي التردد.
حدود عزم السن اللولبي: عند تركيب جسم المسبار في منفذ التثبيت الملولب، طبّق عزمًا موصى به قدره 11.2 N-m (100 in-lbf). لا تتجاوز مطلقًا الحد الأقصى البالغ 33.9 N-m (300 in-lbf).
توصيل الموصلات: أحكم ربط الموصلات المحورية 3300 XL ClickLoc يدويًا. لا تستخدم كماشات أو مفاتيح معدنية على الموصلات المطلية بالذهب، إذ قد يؤدي ذلك إلى تدهور الطلاء البنيوي وسلامة التوصيل.
التوافق الكهربائي للنظام: صِل مسبارًا بطول إجمالي يبلغ 1.0 متر بكابل تمديد 3300 XL متوافق (عادةً بطول 4.0 أمتار أو 8.0 أمتار) لضمان استيفاء الطول التراكمي لمواصفات النظام المطلوبة.

الامتثال والشهادات

الحماية من الانفجار: معتمد بالكامل بموجب الخيار 05 للسلامة الجوهرية والبيئات غير القابلة للاشتعال وتصنيفات الحماية من الغبار، من خلال اعتمادات CSA وATEX وIECEx.
الامتثال في الصين: تُطبَّق شهادات ATEX/IECEx/CSA القياسية. إذا كان الامتثال الإقليمي لـ NEPSI أو CCC ضروريًا، فيجب طلب اللاحقة البديلة -CN.

FAQ

ماذا تعني خيارات الطول غير الملولب وطول الغلاف في المسبار 330102-27-46-10-02-05؟

يشير رمزا الخيارين 27 و46 إلى طول غير ملولب يبلغ 2.7 بوصة وطول إجمالي للغلاف يبلغ 4.6 بوصة على التوالي، مما يوفر عمقًا ميكانيكيًا مناسبًا لمنافذ التثبيت القياسية 3/8-24 UNF.

هل يتضمن الطراز 330102-27-46-10-02-05 درعًا معدنيًا مرنًا؟

نعم، يتميز الطراز الأساسي 330102 بدرع مدمج من الفولاذ المقاوم للصدأ يحمي الكابل المحوري بطول 1.0 متر من البيئات الكاشطة والصدمات الجسدية.

هل يمكن توصيل هذا المسبار مباشرةً بمستشعر Proximitor من دون كابل تمديد؟

لا، يبلغ الطول الإجمالي لهذا المسبار 1.0 متر، ويجب توصيله بكابل تمديد 3300 XL مطابق، بطول 4.0 أمتار أو 8.0 أمتار عادةً، لتلبية طول النظام المطلوب لمستشعر Proximitor.

ما شهادات المناطق الخطرة التي يحملها هذا الطراز تحديدًا؟

تم تحديد تكوين هذا المسبار بالخيار 05، وهو معتمد وفق موافقات ATEX وIECEx وCSA العالمية للمناطق الخطرة. ولا يتضمن اللاحقة -CN الخاصة بشهادتي NEPSI/CCC.
