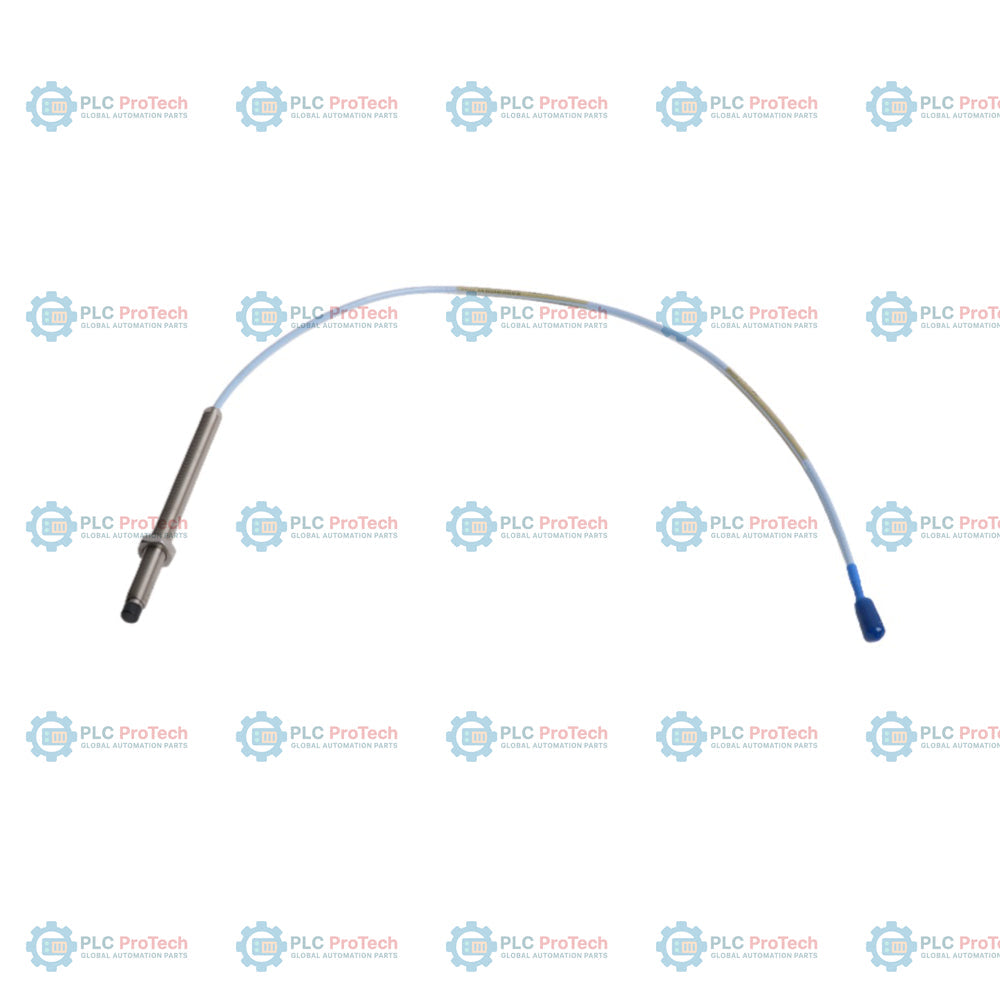

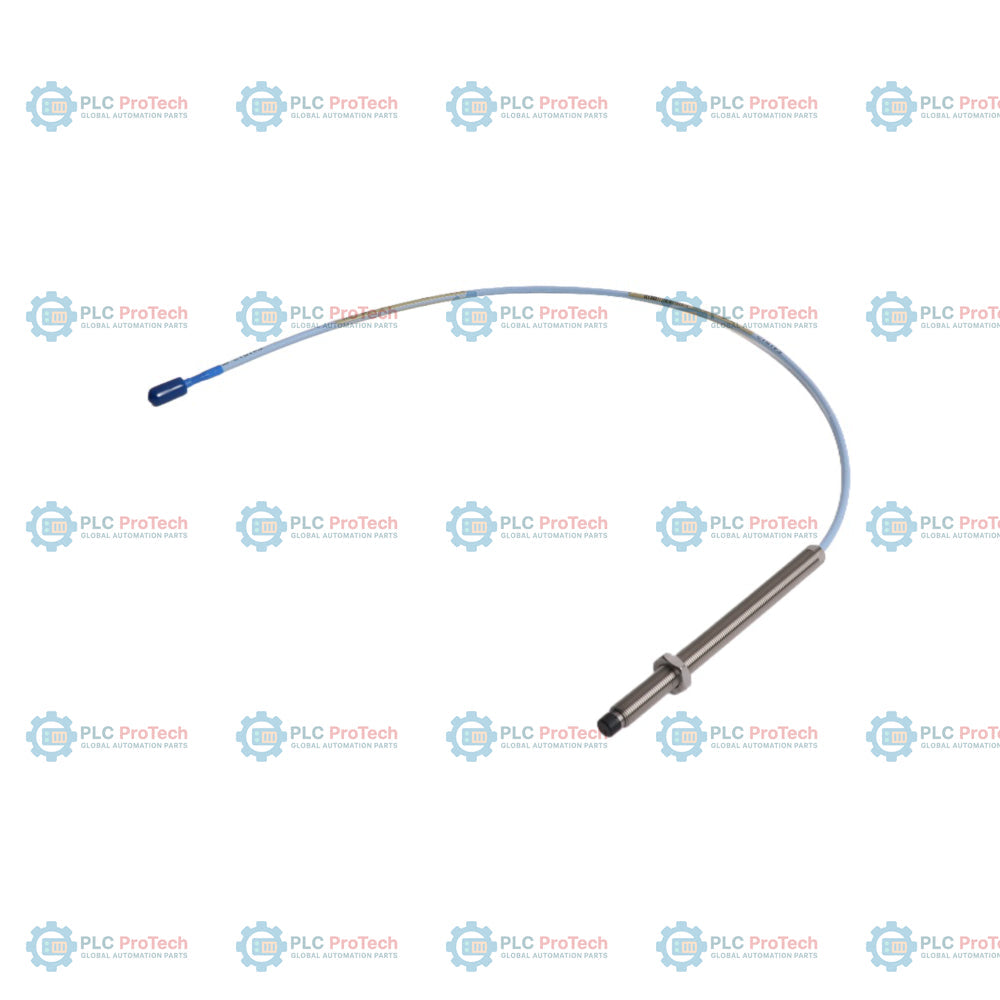

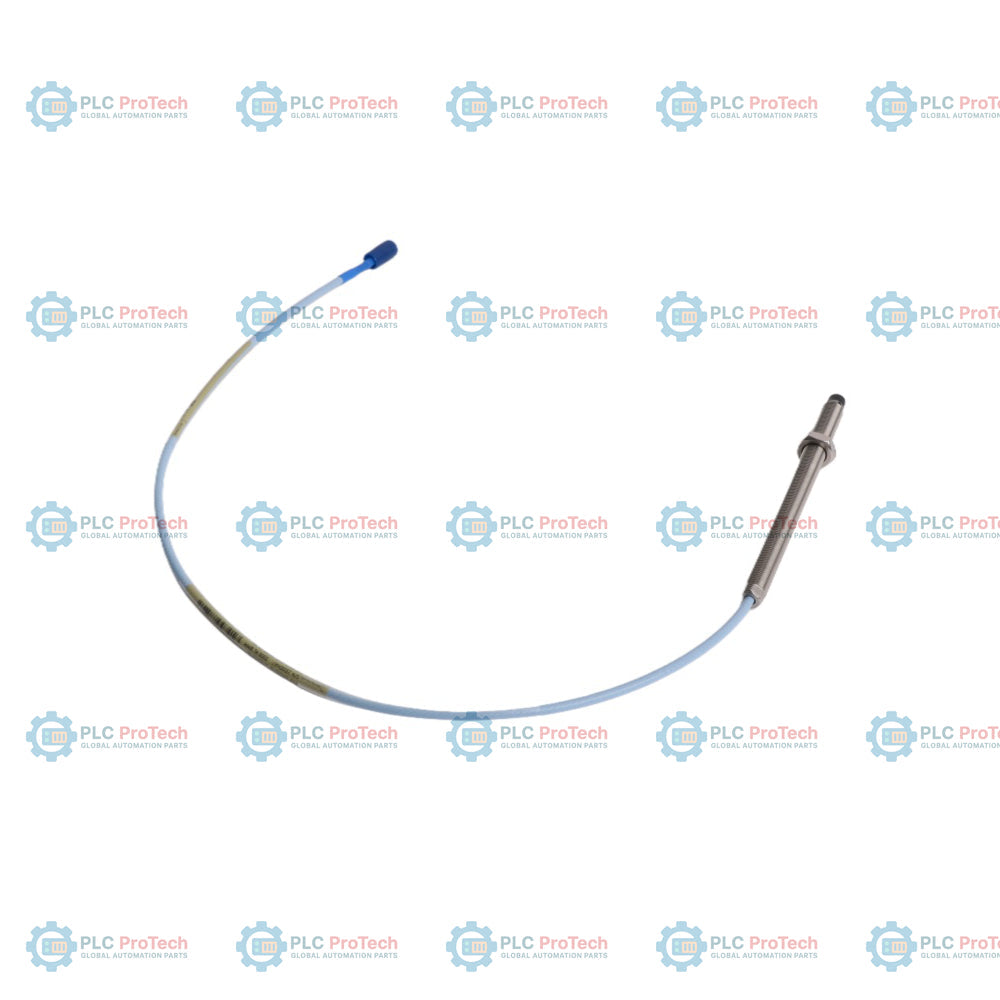

يحدد 330103-00-13-05-02-00 تكوين مسبار القرب 3300 XL مقاس 8 مم بسن لولبي متري ومن دون درع مادي، مع هيكل M10 x 1 ملولب بالكامل ومصمم لأغلفة الآلات ذات منافذ دخول ملولبة ومحفورة مسبقًا. يتميز هذا التكوين المحدد بطول غير ملولب يبلغ 0 مم (الخيار 00) وطول إجمالي ممتد للهيكل يبلغ 130 مم (الخيار 13) للوصول إلى الأعمدة العميقة أو تجاوز الخلوصات الهيكلية. وينتهي بكابل مدمج قصير يبلغ طوله الإجمالي 0.5 متر (الخيار 05) وموصل ClickLoc محوري مصغر قياسي (الخيار 02)، ويتطلب هذا المسبار كابل تمديد خارجيًا للاتصال بمستشعر Proximitor.
يختلف هذا الطراز عن تكويناته المناظرة من خلال عدم تضمين درع فولاذي واقٍ، ما يجعله مثاليًا للقنوات النظيفة أو هياكل الآلات المغلقة. يضمن سن اللولب M10 x 1 التوافق مع معايير التصميم المترية، مما يلغي الحاجة إلى محولات لولبية من النظام الإنجليزي إلى المتري. يتيح الاتصال المحوري المصغر اقترانًا سريعًا بقفل نَقري من دون أدوات متخصصة لتوصيل الأطراف. وبما أن هذه الوحدة محددة بالخيار 00 لاعتمادات الجهات المختصة، فهي مصممة للمواقع غير الخطرة أو التطبيقات الصناعية القياسية التي لا تتطلب شهادات للأجواء القابلة للانفجار.
يُستخدم مسبار القرب المتري غير المدرع هذا لقياس إزاحة الأعمدة وموضعها دون تلامس في الآلات الدوارة. وتشمل التطبيقات النموذجية قياس الاهتزاز الشعاعي للعمود، والموضع المحوري (الدفع)، وقياسات مقياس سرعة الدوران/السرعة في التوربينات البخارية، والتوربينات الغازية، والضواغط، وعلب التروس، والمضخات، والمحركات الكهربائية الكبيرة، حيث تحتوي المساحة الداخلية على بيئة مغلقة ونظيفة من زيت التشحيم.
| مجموعة رموز الخيارات | هذا الاختيار لوحدة SKU | وصف الاختيار |
|---|---|---|
| رقم الجزء القابل للطلب | 330103-00-13-05-02-00 | مسبار تقارب 3300 XL مقاس 8 مم، بسن M10 x 1، من دون تدريع |
| A - خيار الطول غير الملولب | 00 | طول غير ملولب قدره 0 مم |
| B - خيار طول الغلاف الإجمالي | 13 | طول الغلاف الإجمالي 130 مم (يُطلب بزيادات قدرها 10 مم) |
| C - خيار الطول الإجمالي | 05 | طول الكابل المدمج الإجمالي 0.5 متر (1.6 قدم) |
| D - خيار الموصل ونوع الكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار اعتماد الجهات المختصة | 00 | لا توجد موافقات من الجهات المختصة للمناطق الخطرة مطلوبة |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / الطراز | 330103-00-13-05-02-00 |
| قطر طرف المسبار | 8.0 مم (0.31 بوصة) |
| مقاس اللولب | M10 x 1 (متري) |
| مادة الغلاف | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| مادة الطرف | كبريتيد متعدد الفينيلين (PPS) |
| نوع الكابل المدمج | محوري 75 أوم، معزول بـ FEP، غير مدرع |
| النطاق الخطي | 2.0 مم (80 ميل)، من حوالي 0.25 مم إلى 2.25 مم (من 10 إلى 90 ميل) |
| معامل القياس التزايدي (ISF) | 7.87 فولت/مم (200 مللي فولت/ميل) ±5% نموذجيًا |
| هدف المعايرة الاسمي | فولاذ AISI 4140 |
| المقاومة الاسمية للتيار المستمر | 7.45 أوم ±0.50 أوم (بين الموصل المركزي والموصل الخارجي) |
| نطاق درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| تصنيف الضغط | محكم الغلق ضد الضغط من الطرف إلى الغلاف حتى 7.0 بار (100 رطل/بوصة²) |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 مم (1.0 بوصة) |
| الأبعاد | 150 مم × 150 مم × 30 مم (الارتفاع × العرض × العمق) |
| الوزن | 0.16 كجم (160 جم) |
| نقطة الواجهة | الوصف |
|---|---|
| موصل ClickLoc | موصل محوري مصغر ذكر مصمم للقفل داخل موصل ClickLoc الأنثى لكابل تمديد 3300 XL. |
عند تركيب غلاف المسبار M10 x 1 الملولب بالكامل، يبلغ الحد الأقصى المسموح به لطول تعشيق اللولب 15 مم. أحكم ربط جسم المسبار داخل المنفذ الملولب باستخدام أسطح المفتاح السداسية القياسية مقاس 10 مم المتوفرة على الجسم. يجب ضبط فجوة ميكانيكية قياسية قدرها 1.27 مم (50 ميل) باستخدام رقاقة معايرة فعلية، أو من خلال مراقبة خرج مستشعر Proximitor حتى الوصول إلى جهد قدره -9.0 فولت تيار مستمر عند موضع التشغيل الاسمي للهدف. تأكد من الحفاظ على نصف قطر انحناء أدنى للكابل قدره 25.4 مم لمنع تلف العزل أو السلك الداخلي.
هذا التكوين المحدد غير المعتمد (الخيار 00) مخصص فقط لتطبيقات الآلات الصناعية القياسية الآمنة في المناطق غير الخطرة. ولا يحمل علامات الحماية من الانفجار ATEX أو IECEx أو CSA.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330103-00-13-05-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 160ج
Dimensions: 150 مم × 150 مم × 30 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
