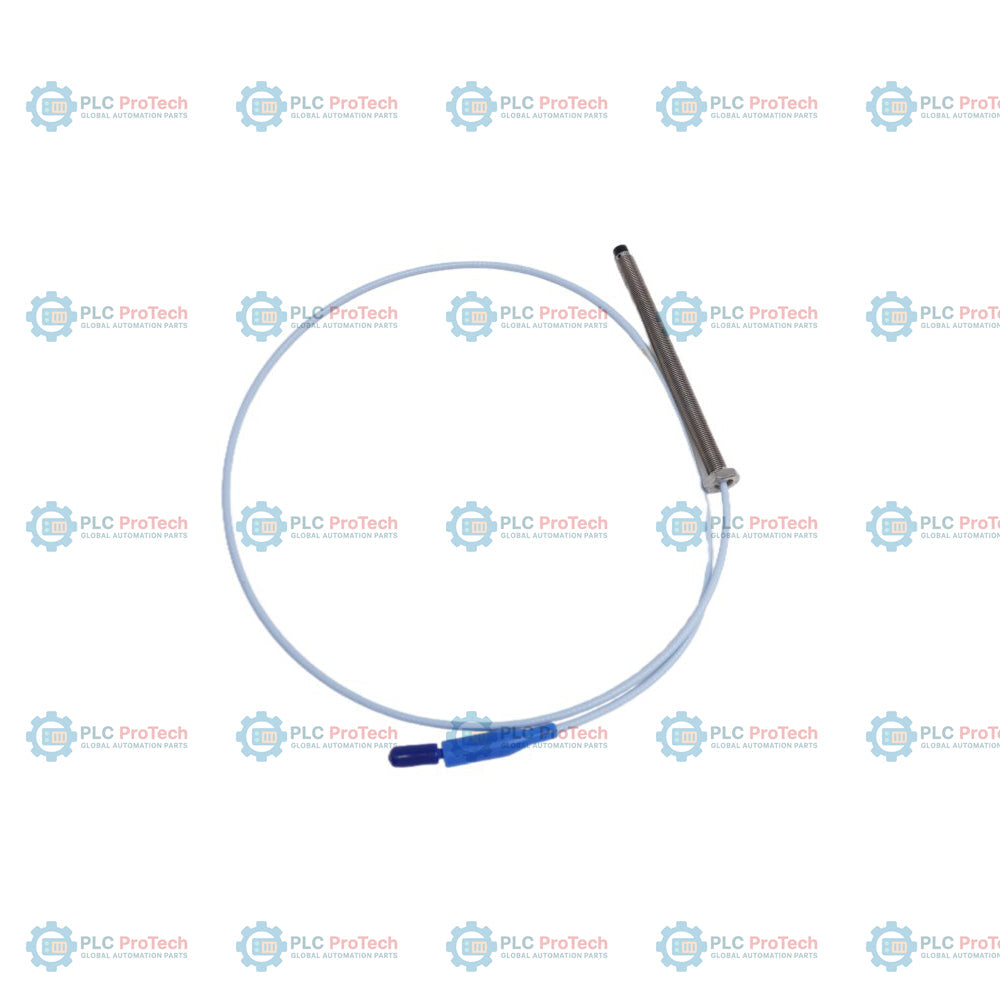

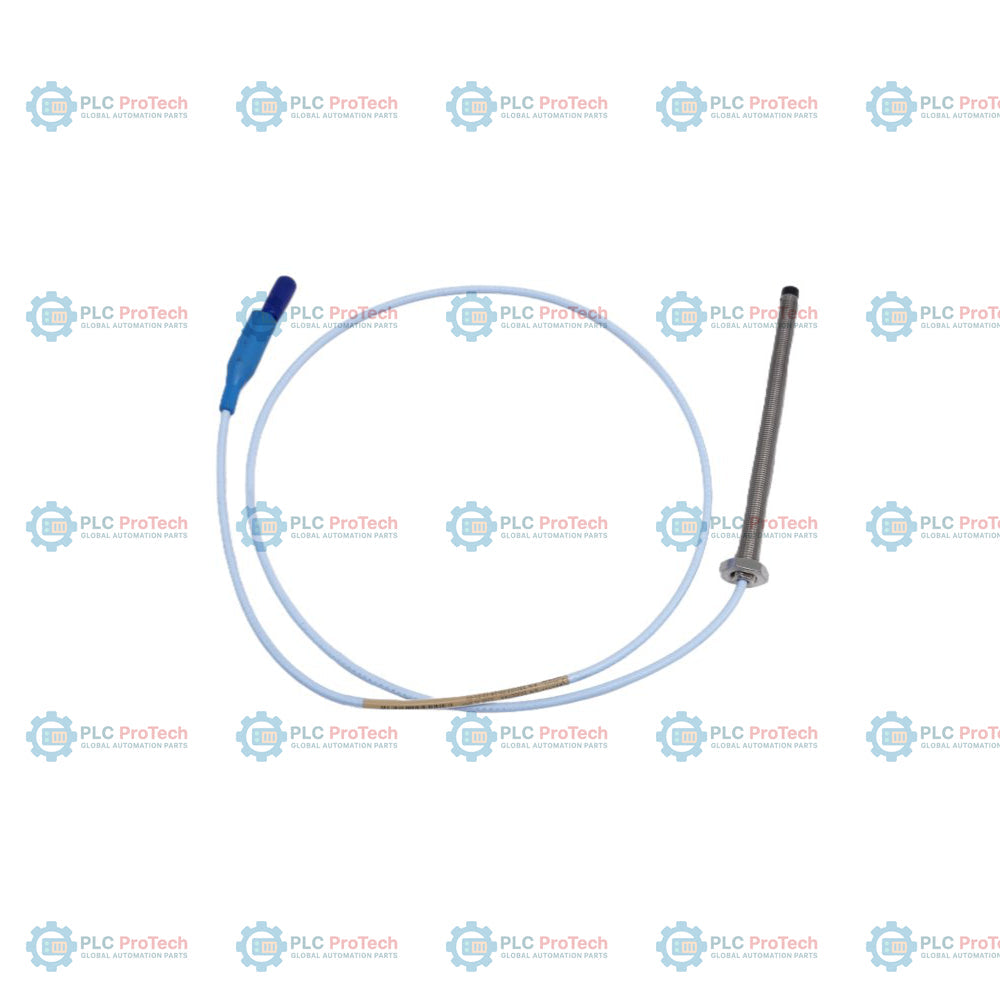

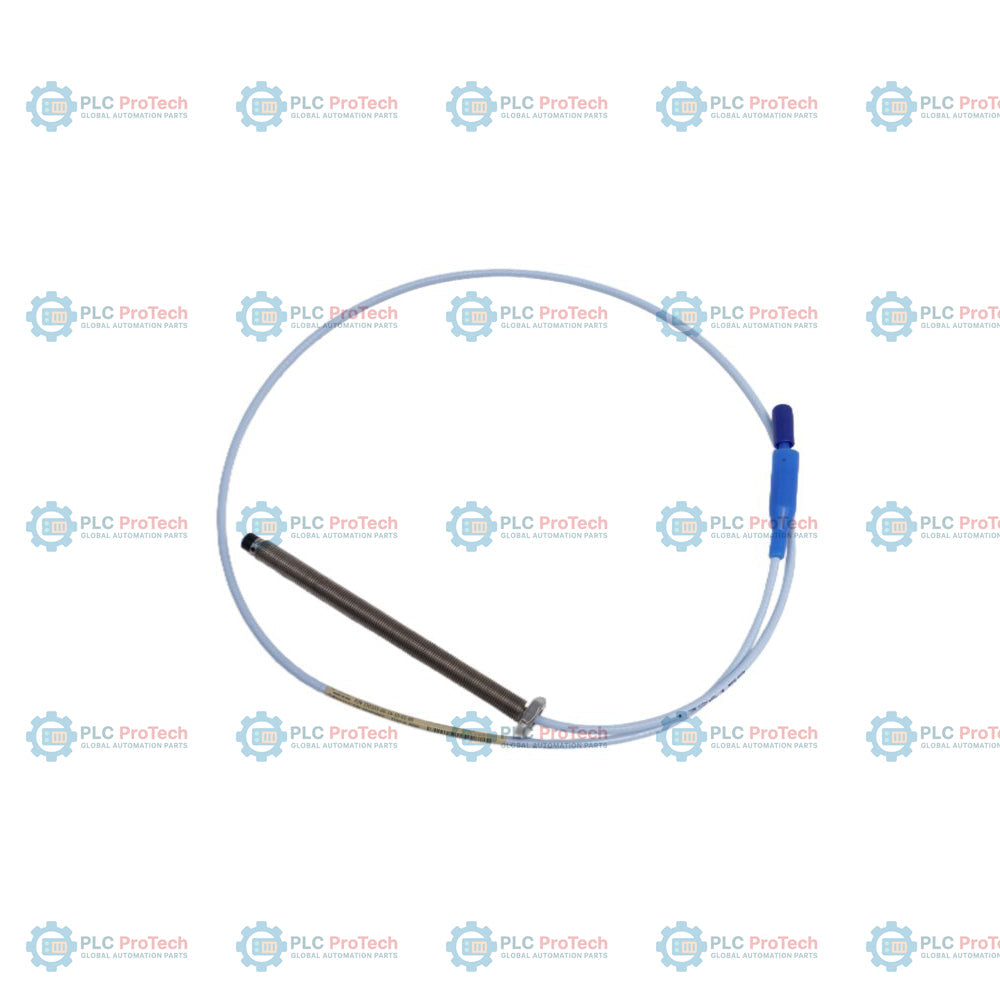

330103-00-14-10-02-05 يحدد هذا التكوين لمسبار القرب 3300 XL مقاس 8 مم، والمزود بسن لولبي متري M10 × 1، وطول غير ملولب يبلغ 0 مم، وطول هيكل إجمالي يبلغ 140 مم، وطول إجمالي يبلغ 1.0 متر. يستخدم هذا التكوين المحدد موصلًا محوريًا متحد المركز مصغّرًا قياسيًا ذكرًا من نوع ClickLoc (الخيار 02) دون واقٍ للموصل، وهو معتمد بموجب الخيار 05 للتشغيل في المناطق الخطرة وفق معايير CSA وATEX وIECEx. وبصفته مسبارًا متريًا غير مُدرّع، يُركّب مباشرةً في المنافذ الملولبة بالمعدات الدوارة لقياس اهتزاز العمود، والموضع المحوري، وسُمك طبقة الزيت.
يعمل المسبار كمحوّل تيار دوامي غير تلامسي، ويقترن بمستشعر Proximitor من طراز 3300 XL وكابل تمديد مطابق لتكوين نظام محوّل كامل. ويُهيّأ الطول الإجمالي البالغ 1.0 متر خصيصًا للدمج مع كابل تمديد بطول 4.0 أمتار أو 8.0 أمتار، لتكوين طول نظام إجمالي مُعاير يبلغ 5.0 أمتار أو 9.0 أمتار. ومن خلال مراقبة التغيرات في الفجوة الفعلية بين طرف المسبار البالغ 8.0 مم والعمود المستهدف، يُخرج النظام جهدًا تناظريًا يتناسب طرديًا مع الإزاحة الفعلية.
تشمل التطبيقات النموذجية مراقبة الاهتزاز الشعاعي وموضع الدفع المحوري في المعدات الدوارة عالية السرعة في صناعات البتروكيماويات وتوليد الطاقة والغاز الطبيعي. ويُركَّب عادةً في التوربينات البخارية، والتوربينات الغازية، والضواغط الطاردة المركزية، وعلب التروس، والمضخات الصناعية الكبيرة لمراقبة حركة العمود ومنع حدوث أضرار كارثية بالمعدات.
| الخيار / المقطع | قيمة الرمز | المعنى / التكوين |
|---|---|---|
| الطراز الأساسي | 330103 | مجس قرب 3300 XL 8 mm، سن M10 x 1، بدون تدريع |
| A - الطول غير المسنن | 00 | طول غير مسنن 0 mm (جسم مسنن بالكامل) |
| B - طول الغلاف الإجمالي | 14 | طول الغلاف الإجمالي 140 mm (يُطلب بزيادات قدرها 10 mm) |
| C - الطول الإجمالي | 10 | إجمالي الطول 1.0 متر (3.3 قدم) |
| D - خيار الموصل/الكبل | 02 | موصل ClickLoc محوري مصغر، كبل قياسي |
| E - اعتماد الجهة | 05 | اعتمادات المناطق الخطرة من CSA وATEX وIECEx |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء | 330103-00-14-10-02-05 |
| سلسلة المنتج | نظام محول القرب 3300 XL 8 mm |
| نوع السن | سن متري M10 x 1 (مسنن بالكامل) |
| طول الغلاف | 140 mm |
| الطول غير المسنن | 0 mm |
| نوع الكبل | كبل محوري بمومانعة 75 ohm، قياسي، غير مدرع |
| طول الكبل | 1.0 متر (3.3 قدم) |
| نوع الموصل | موصل ClickLoc محوري مصغر ذكر |
| عامل القياس | 7.87 V/mm (200 mV/mil) عند الاقتران بمستشعر Proximitor 3300 XL |
| النطاق الخطي | 2.0 mm (80 mils)، بدءًا من 0.25 mm (10 mils) من طرف المجس |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية |
| جهد الإثارة | يتطلب من -17.5 Vdc إلى -26 Vdc (يُزوَّد به مستشعر Proximitor) |
| أقصى عزم للسن | 15 N-m (11 ft-lb) |
| الوزن | 0.15 kg |
| الأبعاد | 17 mm x 17 mm x 140 mm (الارتفاع × العرض × العمق) |
لضمان نجاح التركيب، حافظ على مسافة لا تقل عن 40 mm بين أطراف مجسات القرب المتجاورة لمنع التداخل الكهرومغناطيسي المتبادل. عند ربط جسم المجس M10 x 1 في غلاف الآلة، لا تتجاوز عزم الربط الأقصى البالغ 15 N-m. اربط وصلة ClickLoc المحورية يدويًا أولًا، ثم حرّك جلبة الموصل لقفلها. تأكد من أن نصف قطر انحناء الكبل المحوري لا يقل عن 25 mm لمنع الإجهاد الميكانيكي أو انقطاع الموصلات بسبب اهتزاز غلاف الآلة.
