Bently Nevada 330103-11-19-10-02-00 مسبار تقارب 3300 XL مقاس 8 مم

SKU 330103-11-19-10-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330103-11-19-10-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL مقاس 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 100ج
Dimensions: 11 مم × 11 مم × 190 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد الخيار 11 (الطول غير الملولب 110 مم) والخيار 19 (الطول الإجمالي للهيكل 190 مم) الحيز الفيزيائي لهذا المسبار المتري للتقارب 3300 XL مقاس 8 مم - 330103-11-19-10-02-00هذا المستشعر غير التلامسي للإزاحة بالتيارات الدوامية مصمم لقياس المسافات الساكنة والديناميكية بين طرف المسبار والهدف الدوار. ويستخدم سنًا متريًا M10 x 1 في هيكل غلاف من النحاس الأصفر والفولاذ المقاوم للصدأ غير المدرع.

يتميز هذا الإصدار المحدد بكابل محوري قياسي مدمج بطول 1.0 متر، ينتهي بموصل ClickLoc محوري مصغر بسن ذكر (الخيار 02، من دون واقٍ للموصل)، وهو مُهيأ من دون متطلبات اعتماد من الجهات المختصة (الخيار 00). وعلى خلاف الإصدارات المزودة بكابل مدرع، يوفر الكابل غير المدرع مرونة أكبر لتمريره عبر قنوات الآلات محكمة الإغلاق أو حاويات أطراف التوصيل الواقية. وعند دمجه مع كابل تمديد 3300 XL متوافق ومستشعر Proximitor من 3300 XL، يشكل هذا المسبار نظام قياس كاملًا بالتيارات الدوامية يخرج جهدًا مستمرًا يتناسب مع المسافة إلى الهدف.

الميزات

يوفر الطول غير الملولب البالغ 110 مم في الخيار 11 إمكانية الإدخال العميق للوصول إلى الأعمدة الغائرة.
الطول الإجمالي للهيكل 190 مم مع سن متري M10 x 1 في الخيار 19.
الطول الفعلي الإجمالي 1.0 متر (3.3 قدم) في الخيار 10 لتركيبات التقارب.
موصل ClickLoc محوري مصغر بسن ذكر في الخيار 02 للربط المباشر بكابلات التمديد.
التكوين القياسي للخيار 00 مناسب للتطبيقات العامة التي لا تتطلب شهادات للمناطق الخطرة.
يوفر طرف مسبار متعدد كبريتيد الفينيلين (PPS) حماية ميكانيكية ومقاومة كيميائية داخل بيئات الآلات.

التطبيقات

قياسات اهتزاز العمود الشعاعي في الضواغط الصناعية عالية السرعة والتوربينات البخارية.
قياسات الموضع المحوري للدوار والدفع في الآلات الدوارة الحرجة.
تتبّع سرعة العمود ومرجع الطور (Keyphasor).
مراقبة الإزاحة العامة والتمدد الحراري في المضخات الصناعية وعلب التروس.

معلومات الطلب

مقطع الخيار	الرمز على وحدة SKU هذه	الوصف
رقم الجزء القابل للطلب	330103-11-19-10-02-00	مسبار تقارب 3300 XL مقاس 8 مم، بسن متري M10 x 1، غير مدرع
A - خيار الطول غير الملولب	11	الطول غير الملولب 110 مم
B - خيار الطول الإجمالي للهيكل	19	الطول الإجمالي للهيكل 190 مم
C - خيار الطول الإجمالي	10	إجمالي الطول 1.0 متر (3.3 قدم)
D - خيار الموصل ونوع الكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
E - خيار اعتماد الوكالة	00	لا توجد اعتمادات مطلوبة

المواصفات الفنية

المعلَمة	قيمة المواصفة
الشركة المصنّعة	Bently Nevada ‏(Baker Hughes)
رقم الجزء / الطراز	330103-11-19-10-02-00
توافق النظام	نظام محول القرب 3300 XL ‏8 mm
مقاس القلاوظ	M10 x 1
خيار التدريع	من دون تدريع
الطول غير الملولب	110 mm
طول الغلاف	190 mm
إجمالي طول الكابل	1.0 meter ‏(3.3 feet)
نوع الموصل	موصل ClickLoc محوري مصغر ذكر
نوع الكابل	كابل محوري 75 ohm، بغلاف FEP قياسي
النطاق الخطي	2.0 mm ‏(80 mils)، نموذجي
معامل القياس الاسمي	7.87 V/mm ‏(200 mV/mil)
مقاومة المسبار	7.59 ohms +/- 0.50 ohms ‏(من الموصل المركزي إلى الموصل الخارجي)
الفجوة الموصى بها	1.27 mm ‏(50 mils)
قطر طرف المسبار	8.0 mm ‏(0.31 in)
مادة طرف المسبار	بولي فينيلين كبريتيد (PPS)
مادة غلاف المسبار	فولاذ مقاوم للصدأ AISI 303
مادة الهدف	فولاذ AISI 4140
نطاق درجة حرارة التشغيل	-52 degC إلى +177 degC
مانع تسرب الضغط التفاضلي	حتى 7.0 bar ‏(100 psi) بين طرف المسبار وغلافه
الأبعاد	11 mm x 11 mm x 190 mm ‏(الارتفاع x العرض x العمق)
الوزن	0.10 kg

التوصيلات والواجهات

واجهة الموصل	الوصف
موصل ClickLoc محوري مصغر ذكر	نقطة توصيل محورية للتوصيل بكابلات التمديد القياسية 3300 XL. توفر قفلًا لمسيًا إيجابيًا عند التوصيل للمساعدة في تجنب الارتخاء العرضي في التطبيقات ذات الاهتزازات العالية.

إرشادات التركيب

أدخل غلاف المسبار يدويًا في منفذ التثبيت لتجنب التسنين المتقاطع للقلاوظ المترية.
أحكم ربط الجسم الملولب M10 x 1 بعزم أقصى قدره 7.5 N-m ‏(66 in-lb).
تحقق من أن أقصى تعشيق للقلاوظ داخل جدار الآلة لا يتجاوز 15 mm.
اضبط الفجوة الفيزيائية الأولية على 1.27 mm ‏(50 mils)، وتأكد من أن جهد الفجوة يطابق منحنى معايرة النظام (-10 Vdc اسميًا باستخدام مستشعر Proximitor متوافق).
يجب مراعاة نصف قطر انحناء أدنى للكابل قدره 25.4 mm ‏(1.0 in) على طول مسار التوجيه المحوري القياسي.

الامتثال والاعتمادات

توجيهات الجماعة الأوروبية: توجيه التوافق الكهرومغناطيسي 2014/30/EU وتوجيه RoHS ‏2011/65/EU.
السلامة الوظيفية: معتمد حتى SIL 2 ‏(HFT = 0) وSIL 3 ‏(HFT = 1) عند استخدامه كجزء من تكوين نظام معتمد لحماية الآلات.
ملاحظة: هذا التكوين المحدد للخيار 00 غير معتمد للمناطق الخطرة مباشرةً، إذ يشير الخيار 00 إلى عدم الحاجة إلى أي اعتمادات.

FAQ

ماذا يحدد الخياران 11 و19 في هذا المسبار 330103-11-19-10-02-00؟

يحدد الخيار 11 طول غلاف غير ملولب يبلغ 110 مم، ويحدد الخيار 19 طول غلاف إجمالي يبلغ 190 مم. وهذا يترك 80 مم من غلاف ملولب متري M10 x 1 بالقرب من الطرف لإتاحة ضبط التثبيت.

هل يتضمن تكوين هذا المسبار درعًا واقيًا ميكانيكيًا؟

لا، سلسلة الطراز 330103 غير مدرعة. إذا لزم استخدام درع واقٍ ميكانيكي من الفولاذ المقاوم للصدأ، فيجب طلب سلسلة 330104 بدلًا منها.

ما نوع الكابل والموصل المرفقين مع وحدة SKU المحددة هذه؟

تأتي وحدة SKU هذه مع كابل متحد المحور قياسي بطول 1.0 متر، منتهٍ بموصل متحد المحور مصغر ذكر من نوع ClickLoc (الخيار 02)، من دون واقٍ للموصل.

ما المقاومة الاسمية للتيار المستمر لهذا المسبار؟

بالنسبة إلى مسبار يبلغ طوله الإجمالي 1.0 متر، تبلغ المقاومة الكهربائية الاسمية بين الموصل المركزي والموصل الخارجي 7.59 أوم، بهامش زيادة أو نقصان قدره 0.50 أوم.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

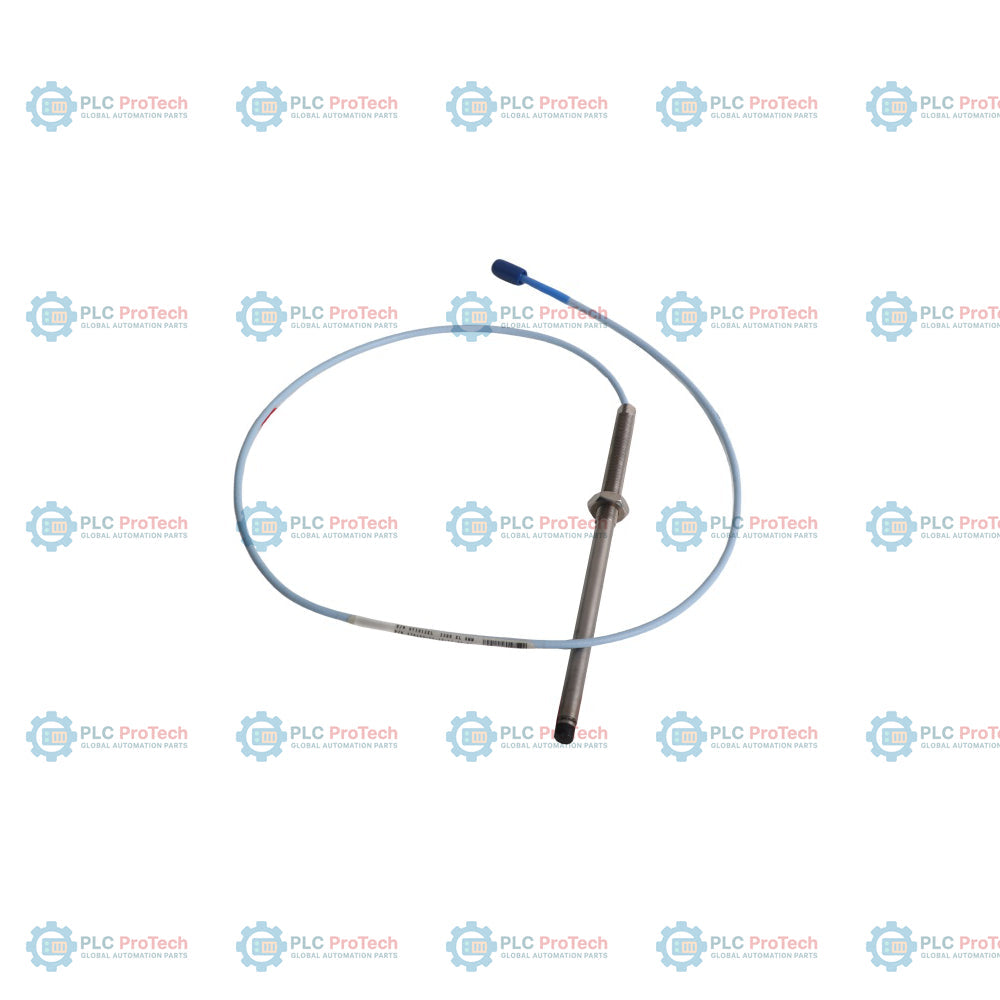

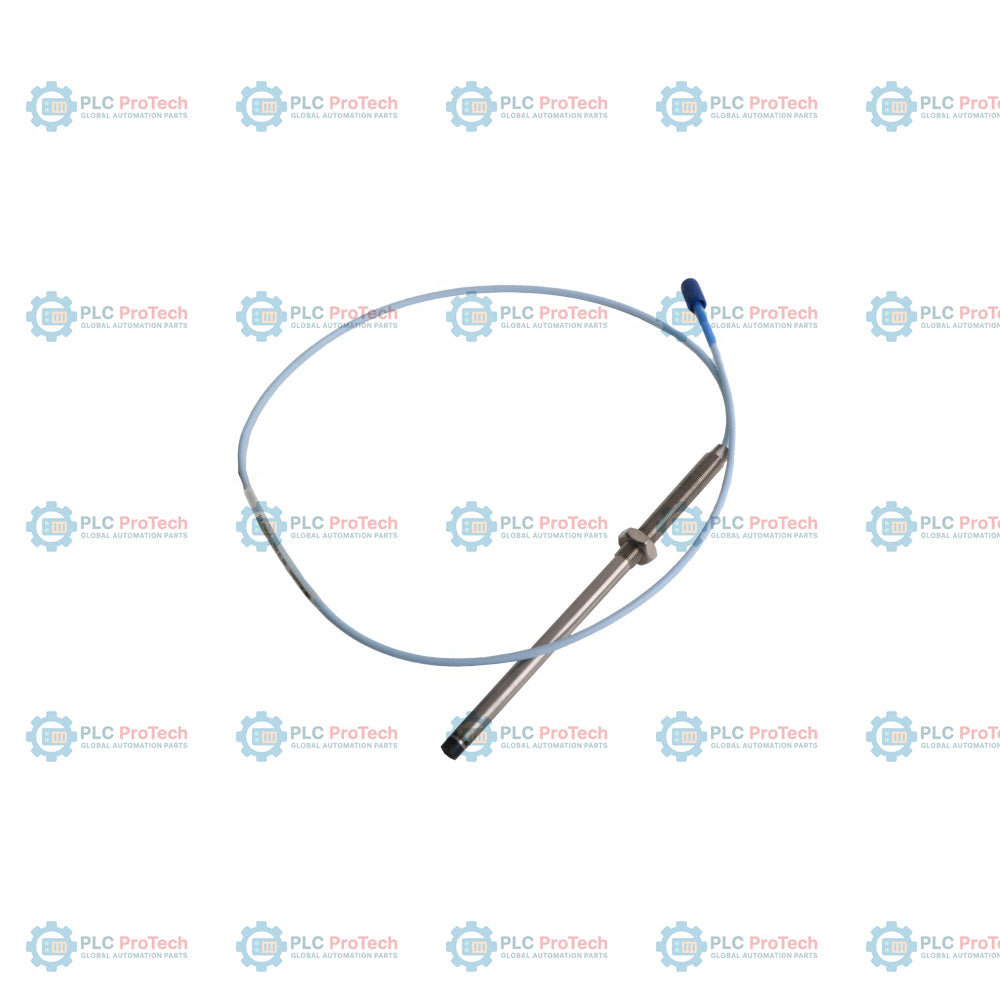

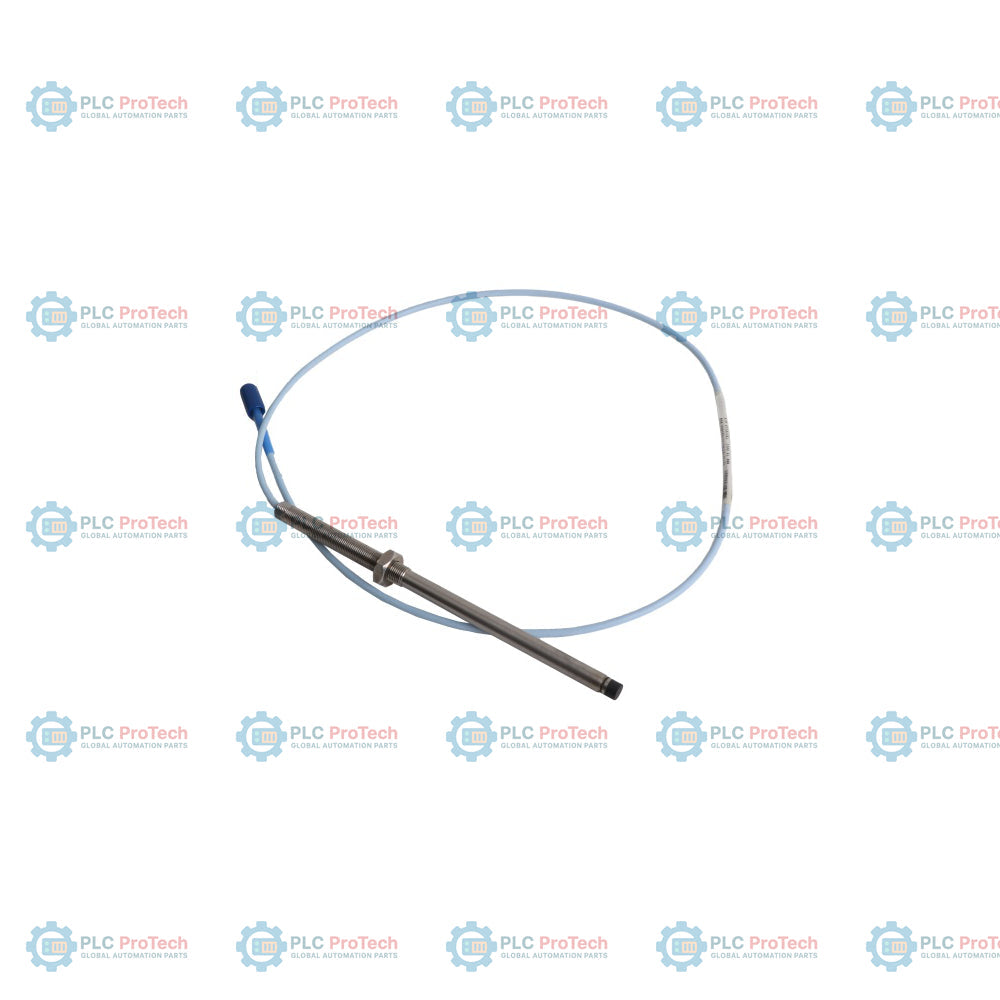

Bently Nevada 330103-11-19-10-02-00 Proximity Transducer
