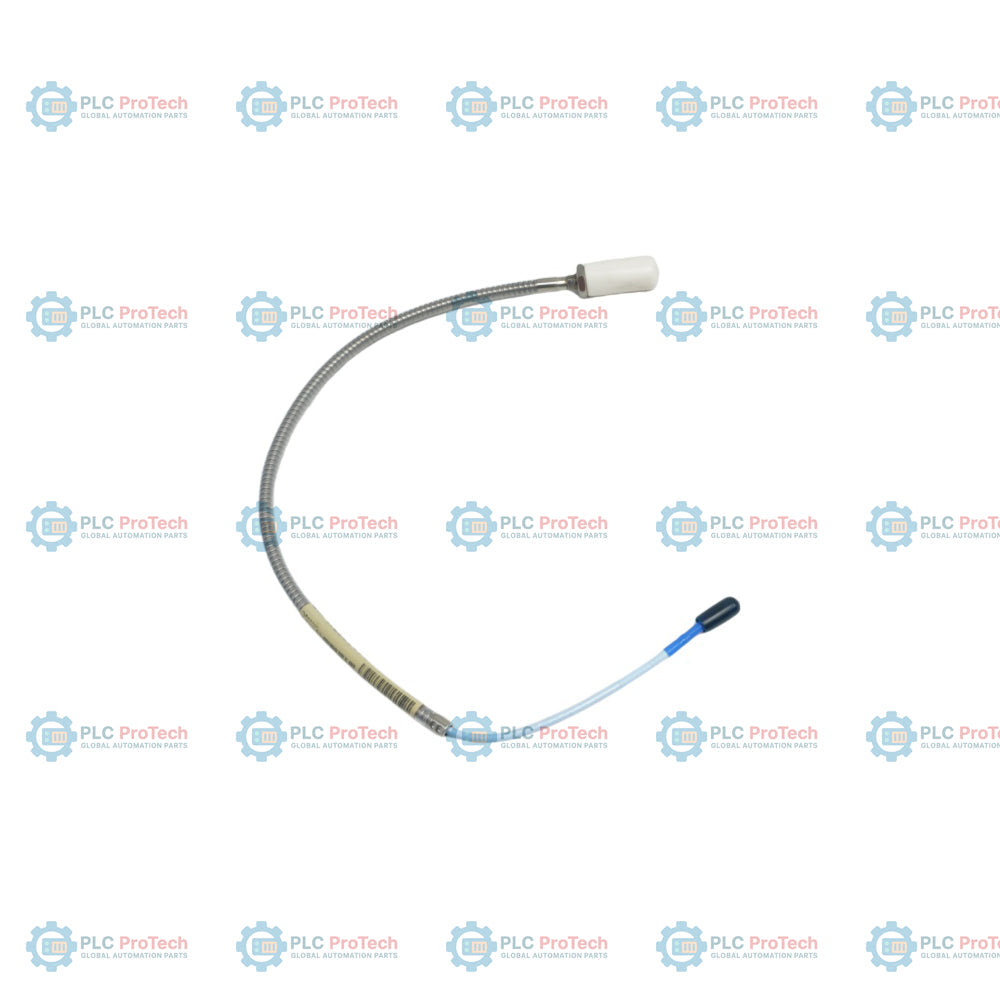

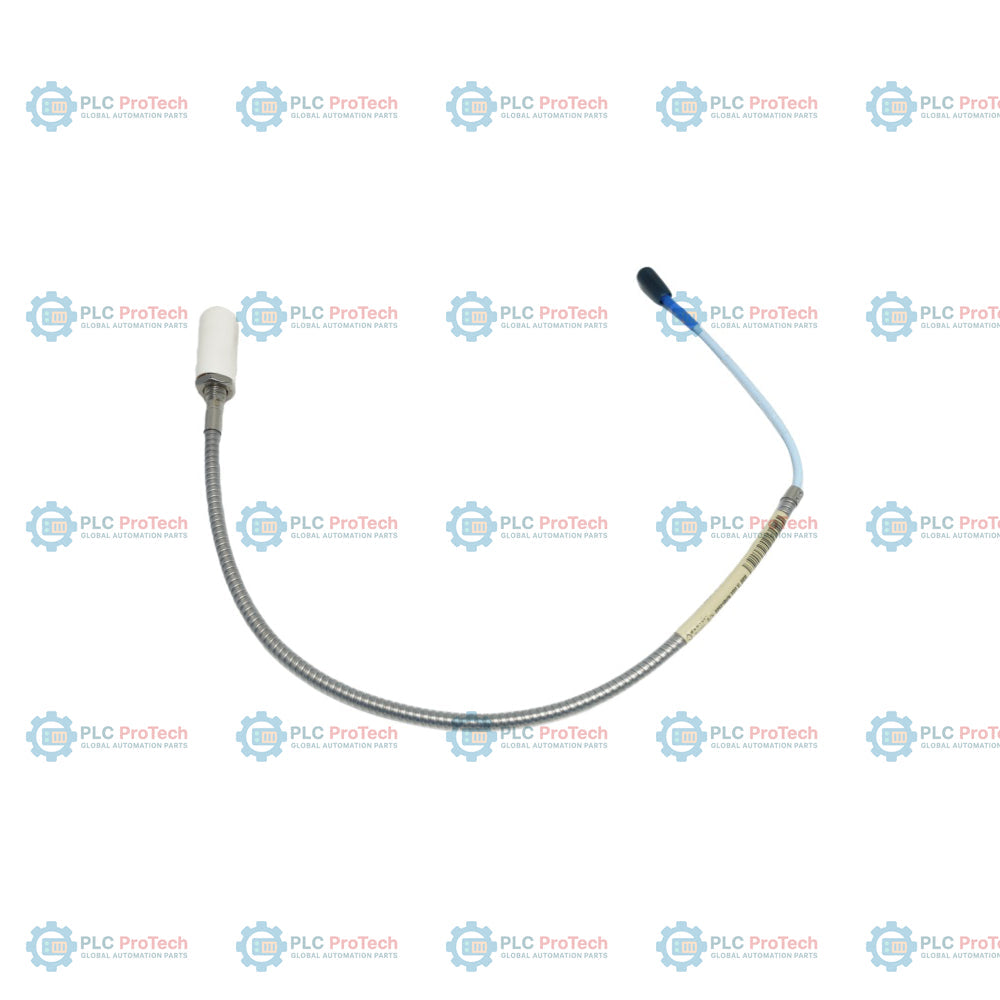

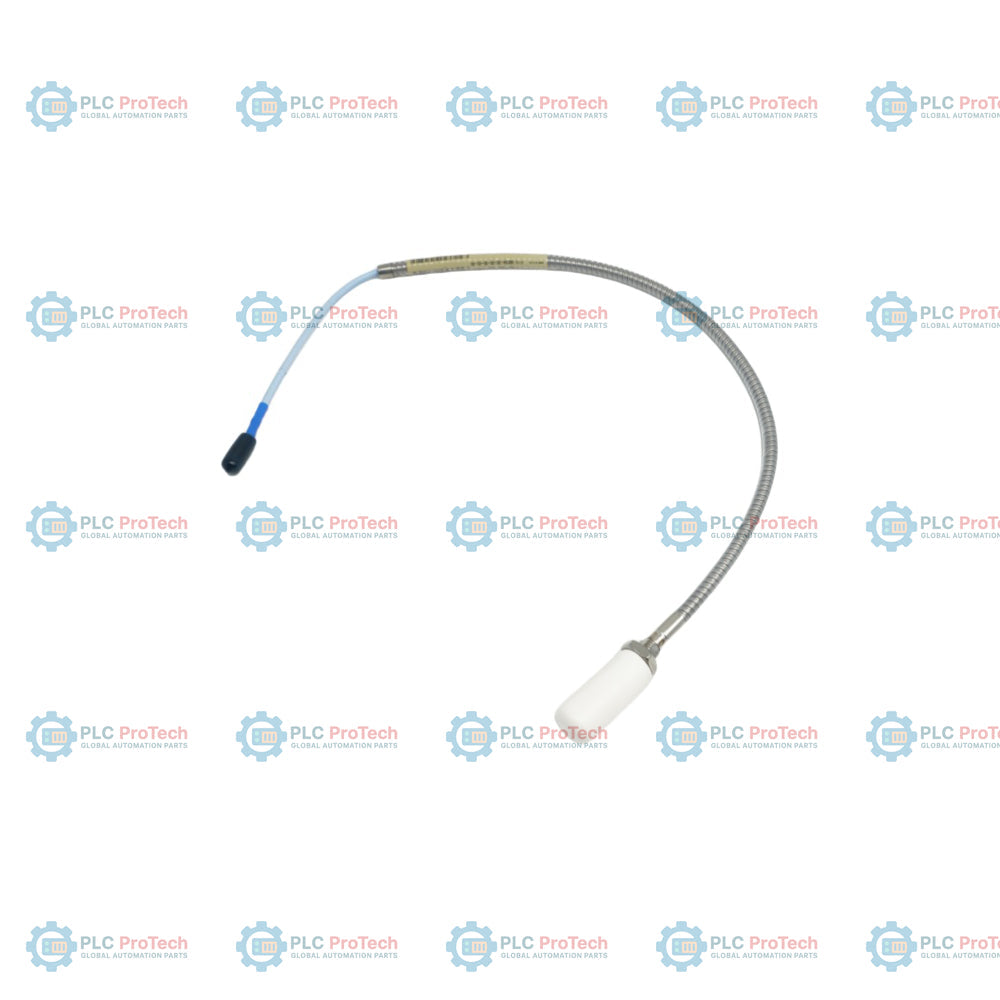

330104-00-03-05-02-00: مسبار تقارب 3300 XL مقاس 8 مم بسن متري M10 × 1 ودرع مدمج من الفولاذ المقاوم للصدأ. يحدد الخيار 00 هيكل مسبار ملولبًا بالكامل بطول غير ملولب قدره 0 مم، بينما يحدد الخيار 03 طولًا إجماليًا للهيكل قدره 30 مم. يعمل هذا التكوين كمحول تيار دوامي غير تلامسي لقياس اهتزاز العمود وموضعه وسرعته في الآلات الدوارة.
تتضمن هذه التجميعة كابلًا مدرعًا بطول إجمالي 0.5 متر (1.6 قدم) (الخيار 05)، منتهيًا بموصل ClickLoc محوري مصغر (الخيار 02). يوفر الدرع المدمج من الفولاذ المقاوم للصدأ حماية مادية من التلف والتآكل في البيئات الصناعية الصعبة، ما يميّزه عن البدائل المترية غير المدرعة مثل الطراز 330103. لا يتضمن هذا التكوين شهادة اعتماد من الجهات المختصة (الخيار 00)، ويتصل مباشرةً بمستشعر تقارب 3300 XL القياسي وكابل تمديد متوافق لتشكيل نظام محول طاقة كامل بطول 5 أمتار أو 9 أمتار.
| الخيار | الرمز في وحدة حفظ المخزون هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330104-00-03-05-02-00 | مسبار تقارب 3300 XL مقاس 8 مم، متري، مزود بدرع حماية |
| أ - خيار الطول غير الملولب | 00 | طول غير ملولب 0 مم (ملولب بالكامل) |
| ب - خيار طول الهيكل الإجمالي | 03 | طول الهيكل 30 مم |
| ج - خيار طول الهيكل الإجمالي | 05 | الطول الإجمالي 0.5 meter (1.6 feet) |
| D - خيار الموصل/الكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار اعتماد الوكالة | 00 | غير مطلوب (لا توجد اعتمادات) |
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء/الطراز | 330104-00-03-05-02-00 |
| مادة طرف المسبار | كبريتيد البولي فينيلين (PPS) |
| مادة الغلاف | فولاذ AISI 303 أو 304 مقاوم للصدأ (SST) |
| مادة الكابل | كابل مسبار ثلاثي المحاور بقدرة 75 ohm معزول بـ FEP |
| مادة التدريع | فولاذ AISI 302 أو 304 مقاوم للصدأ SST مرن مع غلاف خارجي من FEP |
| حجم القلاوظ | قلاوظ متري M10 x 1 |
| الطول غير الملولب | 0 mm |
| طول الغلاف | 30 mm |
| الطول الإجمالي | 0.5 meter (1.6 feet) |
| نوع الموصل | موصل ClickLoc محوري مصغر ذكر |
| مقاومة التيار المستمر للمسبار | 7.45 +/- 0.50 ohms (الموصل المركزي إلى الموصل الخارجي) |
| درجة حرارة التشغيل | -52 degC إلى +177 degC (-62 degF إلى +350 degF) |
| تصنيف الضغط التفاضلي | محكم الغلق بحلقة O من Viton بين الطرف والغلاف |
| قوة الشد | 330 N (75 lbf) كحد أقصى اسمي من غلاف المسبار إلى سلك توصيل المسبار؛ و270 N (60 lbf) كحد أقصى عند موصلات سلك توصيل المسبار بكابل التمديد |
| نصف قطر الانحناء الأدنى | 25.4 mm (1.0 in) |
| العزم الموصى به | 7.5 N-m (66 in-lbf) |
| العزم الاسمي الأقصى | 22.6 N-m (200 in-lbf) |
| الأبعاد | 30 mm x 10 mm x 10 mm (H x W x D) (جسم المستشعر فقط؛ لا يشمل الكابل المدرع بطول 0.5 m) |
| الوزن | 120 g (0.12 kg) |
لضمان التشغيل السليم لنظام مسبار القرب، اتبع الممارسات القياسية التالية:
هذا التكوين المحدد (الخيار 00 للجزء E) لا يتضمن اعتمادات المناطق الخطرة. بالنسبة إلى التطبيقات التي تتطلب شهادات CSA أو ATEX أو IECEx، حدد تكوينات الخيار 05.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330104-00-03-05-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 30 مم × 10 مم × 10 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
330104-00-03-05-02-00: مسبار تقارب 3300 XL مقاس 8 مم بسن متري M10 × 1 ودرع مدمج من الفولاذ المقاوم للصدأ. يحدد الخيار 00 هيكل مسبار ملولبًا بالكامل بطول غير ملولب قدره 0 مم، بينما يحدد الخيار 03 طولًا إجماليًا للهيكل قدره 30 مم. يعمل هذا التكوين كمحول تيار دوامي غير تلامسي لقياس اهتزاز العمود وموضعه وسرعته في الآلات الدوارة.
تتضمن هذه التجميعة كابلًا مدرعًا بطول إجمالي 0.5 متر (1.6 قدم) (الخيار 05)، منتهيًا بموصل ClickLoc محوري مصغر (الخيار 02). يوفر الدرع المدمج من الفولاذ المقاوم للصدأ حماية مادية من التلف والتآكل في البيئات الصناعية الصعبة، ما يميّزه عن البدائل المترية غير المدرعة مثل الطراز 330103. لا يتضمن هذا التكوين شهادة اعتماد من الجهات المختصة (الخيار 00)، ويتصل مباشرةً بمستشعر تقارب 3300 XL القياسي وكابل تمديد متوافق لتشكيل نظام محول طاقة كامل بطول 5 أمتار أو 9 أمتار.
| الخيار | الرمز في وحدة حفظ المخزون هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330104-00-03-05-02-00 | مسبار تقارب 3300 XL مقاس 8 مم، متري، مزود بدرع حماية |
| أ - خيار الطول غير الملولب | 00 | طول غير ملولب 0 مم (ملولب بالكامل) |
| ب - خيار طول الهيكل الإجمالي | 03 | طول الهيكل 30 مم |
| ج - خيار طول الهيكل الإجمالي | 05 | الطول الإجمالي 0.5 meter (1.6 feet) |
| D - خيار الموصل/الكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار اعتماد الوكالة | 00 | غير مطلوب (لا توجد اعتمادات) |
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء/الطراز | 330104-00-03-05-02-00 |
| مادة طرف المسبار | كبريتيد البولي فينيلين (PPS) |
| مادة الغلاف | فولاذ AISI 303 أو 304 مقاوم للصدأ (SST) |
| مادة الكابل | كابل مسبار ثلاثي المحاور بقدرة 75 ohm معزول بـ FEP |
| مادة التدريع | فولاذ AISI 302 أو 304 مقاوم للصدأ SST مرن مع غلاف خارجي من FEP |
| حجم القلاوظ | قلاوظ متري M10 x 1 |
| الطول غير الملولب | 0 mm |
| طول الغلاف | 30 mm |
| الطول الإجمالي | 0.5 meter (1.6 feet) |
| نوع الموصل | موصل ClickLoc محوري مصغر ذكر |
| مقاومة التيار المستمر للمسبار | 7.45 +/- 0.50 ohms (الموصل المركزي إلى الموصل الخارجي) |
| درجة حرارة التشغيل | -52 degC إلى +177 degC (-62 degF إلى +350 degF) |
| تصنيف الضغط التفاضلي | محكم الغلق بحلقة O من Viton بين الطرف والغلاف |
| قوة الشد | 330 N (75 lbf) كحد أقصى اسمي من غلاف المسبار إلى سلك توصيل المسبار؛ و270 N (60 lbf) كحد أقصى عند موصلات سلك توصيل المسبار بكابل التمديد |
| نصف قطر الانحناء الأدنى | 25.4 mm (1.0 in) |
| العزم الموصى به | 7.5 N-m (66 in-lbf) |
| العزم الاسمي الأقصى | 22.6 N-m (200 in-lbf) |
| الأبعاد | 30 mm x 10 mm x 10 mm (H x W x D) (جسم المستشعر فقط؛ لا يشمل الكابل المدرع بطول 0.5 m) |
| الوزن | 120 g (0.12 kg) |
لضمان التشغيل السليم لنظام مسبار القرب، اتبع الممارسات القياسية التالية:
هذا التكوين المحدد (الخيار 00 للجزء E) لا يتضمن اعتمادات المناطق الخطرة. بالنسبة إلى التطبيقات التي تتطلب شهادات CSA أو ATEX أو IECEx، حدد تكوينات الخيار 05.
