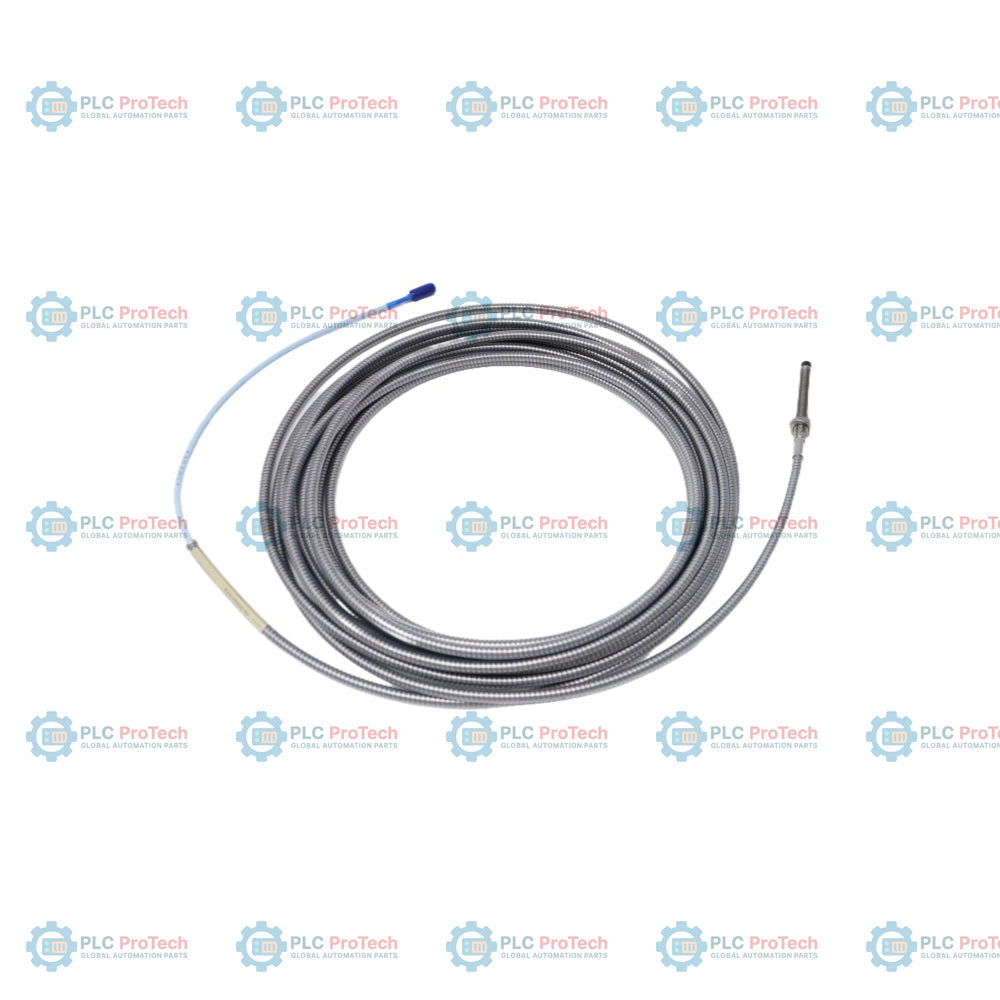

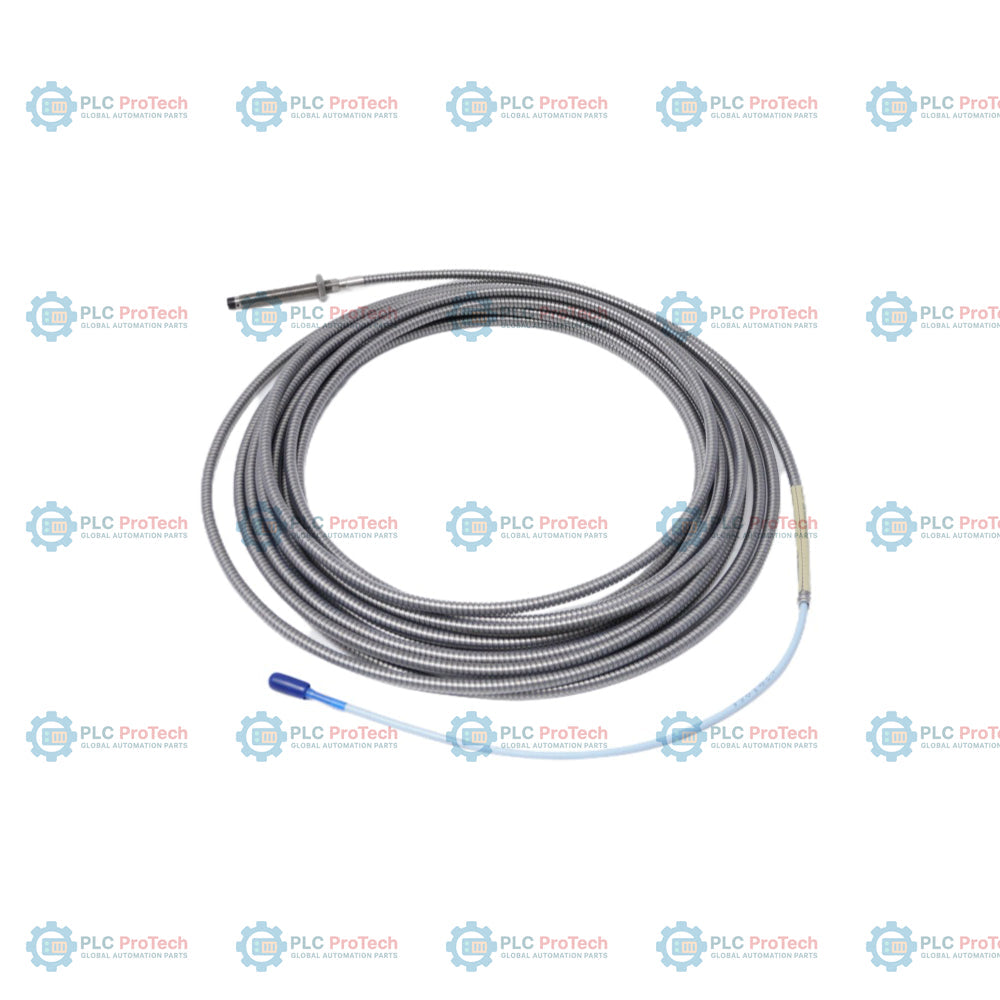

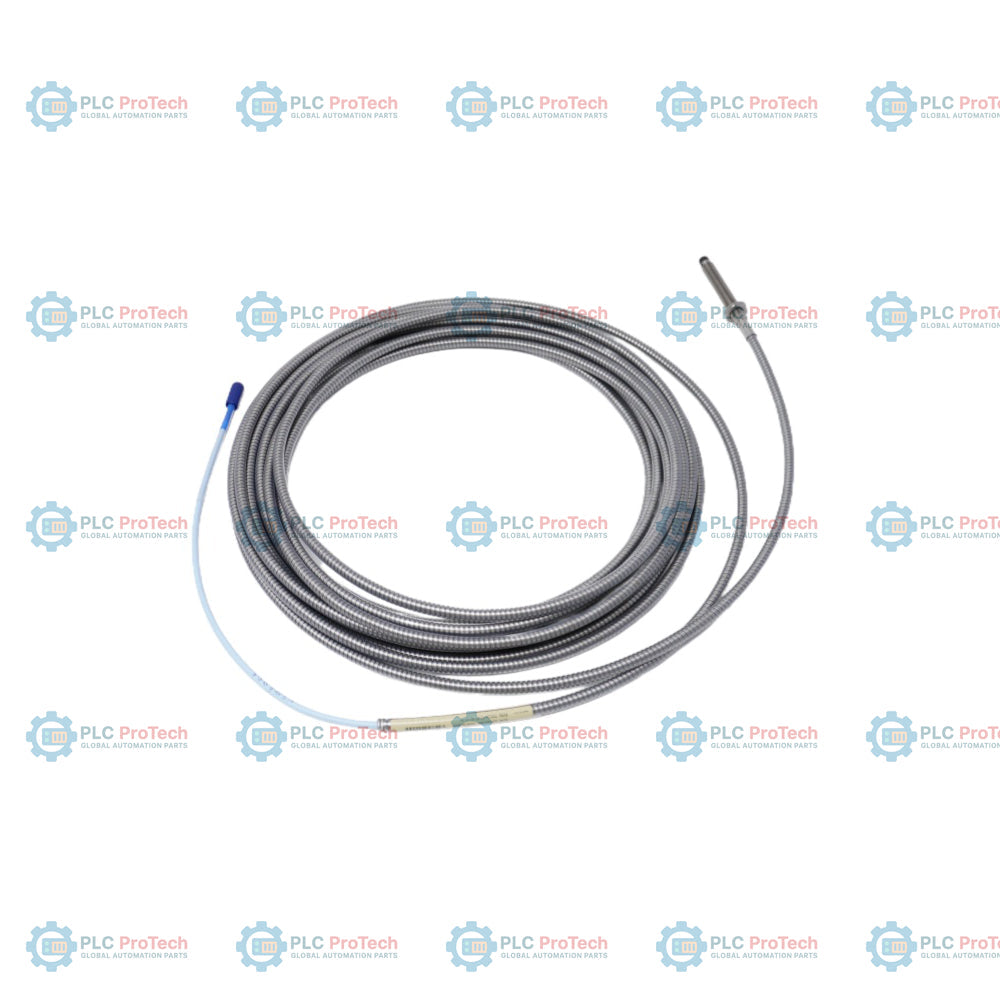

Bently Nevada 330104-00-07-90-02-05 مسبار تقارب 3300 XL

SKU 330104-00-07-90-02-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330104-00-07-90-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL مقاس 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1020ج
Dimensions: 10 مم × 10 مم × 9070 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330104-00-07-90-02-05 هو مسبار تقارب 3300 XL مقاس 8 مم مهيأ بسن متري M10 x 1 وتدريع مدمج من الفولاذ المقاوم للصدأ. يتميز هذا التكوين المحدد بطول غير ملولب يبلغ 0 مم (الخيار 00)، وطول هيكل إجمالي يبلغ 70 مم (الخيار 07)، وطول إجمالي للنظام يبلغ 9.0 أمتار (الخيار 90)، وموصل ClickLoc محوري مصغر من دون واقٍ للموصل على كابل قياسي (الخيار 02)، واعتمادات CSA وATEX وIECEx للمناطق الخطرة (الخيار 05).

بخلاف الإصدارات غير المدرعة مثل السلسلة 330103، يشتمل المسبار 330104 على تدريع قياسي من الفولاذ المقاوم للصدأ ذي غلاف FEP لحماية الكابل المحوري من التآكل الاحتكاكي والصدمات الميكانيكية والقطع داخل أغطية الآلات الصعبة. وبينما قد تستخدم التكوينات الأخرى كابلًا أقصر بطول 1.0 متر أو 5.0 أمتار أو تتضمن واقيًا مدمجًا للموصل (الخيار 01)، يتصل هذا الإصدار بطول 9.0 أمتار مباشرةً بمستشعر Proximitor بطول 9.0 أمتار من دون الحاجة إلى كابل تمديد وسيط، مما يبسط سلسلة القياس.

الميزات

طول غير ملولب للخيار 00 مع طول هيكل يبلغ 70 مم (الخيار 07) وجسم فولاذي ملولب متري M10 x 1.
يحدد الخيار 90 طولًا إجماليًا يبلغ 9.0 أمتار، ما يتيح التوصيل المباشر بمستشعرات Proximitor القياسية ذات الطول 9 أمتار.
موصل ClickLoc محوري مصغر للخيار 02 على كابل قياسي، يوفر اقترانًا نظيفًا للإشارة.
حزمة اعتماد المناطق الخطرة للخيار 05، مع اعتمادات ATEX وIECEx وCSA للبيئات من المناطق 0/1.
يحمي التدريع الفولاذي المقاوم للصدأ ذو الغلاف الخارجي المصنوع من FEP الكابلَ المحوري الداخلي من الصدمات الميكانيكية والقطوع والتآكل الاحتكاكي.
متوافق بالكامل مع منصة نظام محول التقارب 3300 XL مقاس 8 مم.

التطبيقات

صُمم مسبار التقارب بالتيارات الدوامية هذا لحماية الآلات الحرجة ومراقبة حالتها في البيئات الصناعية الثقيلة. تشمل التطبيقات النموذجية ما يلي:

قياسات اهتزاز العمود (الديناميكي) وموضعه المحوري (الساكن) في الآلات الدوارة.
التوربينات البخارية، والتوربينات الغازية، والمولدات، والضواغط الطاردة المركزية، والمضخات، والمحركات الكهربائية.
مراقبة المحامل ذات الغشاء السائل في البيئات ذات درجات الحرارة أو الضغوط المرتفعة.
قياسات مرجعية للسرعة وKeyphasor في المعدات الصناعية الدوارة.

معلومات الطلب

الخيار	الرمز في وحدة حفظ المخزون هذه	الوصف
رقم الجزء القابل للطلب	330104-00-07-90-02-05	مسبار تقارب 3300 XL مقاس 8 مم، سن M10 x 1، مع تدريع
A - خيار الطول غير الملولب	00	طول غير ملولب 0 مم (هيكل ملولب بالكامل)
B - خيار طول الهيكل الإجمالي	07	طول الهيكل الإجمالي 70 مم
C - خيار الطول الإجمالي	90	إجمالي الطول 9.0 أمتار (29.5 قدمًا)
D - خيار نوع الموصل والكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
E - خيار اعتماد الوكالة	05	اعتمادات CSA وATEX وIECEx (آمن جوهريًا)

المواصفات الفنية

المعلمة	القيمة
الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء/الطراز	330104-00-07-90-02-05
نوع المنتج	مجس تقارب 3300 XL مقاس 8 مم مع تدريع
حجم اللولب	M10 x 1 (متري)
نوع التدريع	فولاذ مقاوم للصدأ AISI 302 أو 304 مع غلاف خارجي من FEP
الطول غير الملولب	0 مم
طول الغلاف	70 مم
الطول الإجمالي للمجس	9.0 أمتار (29.5 قدمًا)
نوع الموصل	موصل ClickLoc محوري مصغر ذكر
مادة الكابل	ثلاثي المحاور بعاكسية 75 ohm مع عزل من فلوريد الإيثيلين والبروبيلين (FEP)
مادة طرف المجس	كبريتيد متعدد الفينيلين (PPS)
مادة غلاف المجس	فولاذ مقاوم للصدأ AISI 303 أو 304 (SST)
النطاق الخطي	2.0 مم (80 mils) بدءًا من مسافة تقارب 0.25 مم (10 mils) من الطرف
مادة الهدف	فولاذ AISI 4140 (هدف المعايرة القياسي)
درجة حرارة التشغيل	-52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت)
تصنيف الضغط	حلقة إحكام دائرية من Viton مصممة لمقاومة فروق الضغط بين الطرف والغلاف
قوة الشد	330 N (75 lbf) كحد أقصى بين غلاف المجس وسلك توصيل المجس؛ و270 N (60 lbf) عند نقطة اتصال سلك توصيل المجس بالموصل
الأبعاد	10 مم x 10 مم x 9070 مم (الارتفاع x العرض x العمق)
الوزن	1.02 كجم

إرشادات التركيب

لتحقيق أداء موثوق للمراقبة، التزم بممارسات التركيب الهندسية التالية:

تعشيق اللولب: لا تتجاوز الحد الأقصى المقدر لتعشيق اللولب البالغ 15 مم لحالات اللولب M10 x 1 لمنع الانحشار أثناء التركيب.
عزم إحكام الغلاف: استخدم عزم إحكام موصى به أقصى يبلغ 7.5 N-m (66 in-lbf) على أول ثلاثة لوالب؛ ولا تتجاوز الحد الأقصى المطلق البالغ 22.6 N-m (200 in-lbf) لحماية الغلاف الملولب.
نصف قطر الانحناء: التزم بنصف قطر انحناء أدنى للكابل يبلغ 25.4 مم (1.0 بوصة) لكل من الجزء المدرع والجزء غير المدرع من الكابل.
الخلوص الجانبي: حافظ على خلوص لا يقل عن 15 مم حول طرف المجس من الهياكل المعدنية المحيطة لتجنب التداخل المتبادل من الرؤية الجانبية أو انجراف معايرة الإشارة.
منع التداخل المتبادل: حافظ على مسافة لا تقل عن 40 مم بين أطراف المجسات المتجاورة مقاس 8 مم.

الامتثال والشهادات

الشهادة	التفاصيل
CSA / NRTL/C	الفئة I، القسم 1، المجموعات A وB وC وD؛ الفئة II، المجموعات E وF وG؛ الفئة III (تهيئات آمنة جوهريًا وغير قابلة للاشتعال)
ATEX / IECEx	Ex ia IIC T1...T5 Ga؛ Ex nA IIC T1...T5 Gc؛ تطبيقات المنطقة 0 والمنطقة 2
علامة CE	متوافق مع توجيه التوافق الكهرومغناطيسي (EMC) الأوروبي

FAQ

ما الغرض من الدرع المصنوع من الفولاذ المقاوم للصدأ في المسبار Bently Nevada 330104-00-07-90-02-05؟

يحمي الدرع المرن المصنوع من الفولاذ المقاوم للصدأ AISI 302 أو 304، مع غلاف خارجي من FEP، الكابل الداخلي ثلاثي المحاور من التآكل الفيزيائي والقطع الميكانيكي وقوى السحق الشائعة في بيئات الآلات القاسية، مما يضمن سلامة الإشارة على المدى الطويل.

هل يتطلب 330104-00-07-90-02-05 كابل تمديد؟

لا. بما أن الخيار 90 يحدد طولًا إجماليًا قدره 9.0 أمتار، يتصل هذا المسبار مباشرةً بمستشعر تقارب 3300 XL قياسي بطول 9 أمتار، مما يلغي الحاجة إلى كابل تمديد وسيط.

هل يمكنني تركيب 330104-00-07-90-02-05 في بيئة خطرة؟

نعم. يتميز هذا التكوين بالخيار 05، الذي يعتمد استخدامه في المناطق الخطرة مع اعتمادات CSA وATEX وIECEx عند استخدامه مع حواجز أمان مناسبة أو في تركيبات آمنة جوهريًا.

ما مقاس سن اللولب لهذا المسبار التقاربي؟

يتميز هذا المسبار بسن لولب متري M10 × 1 على الغلاف، مع طول إجمالي للغلاف يبلغ 70 مم (الخيار 07) وجزء غير ملولب بطول 0 مم (الخيار 00)، ما يعني أن الغلاف ملولب بالكامل.
