مسبار قرب 3300 XL مقاس 8 مم من Bently Nevada، 330104-00-12-10-01-00

الوصف

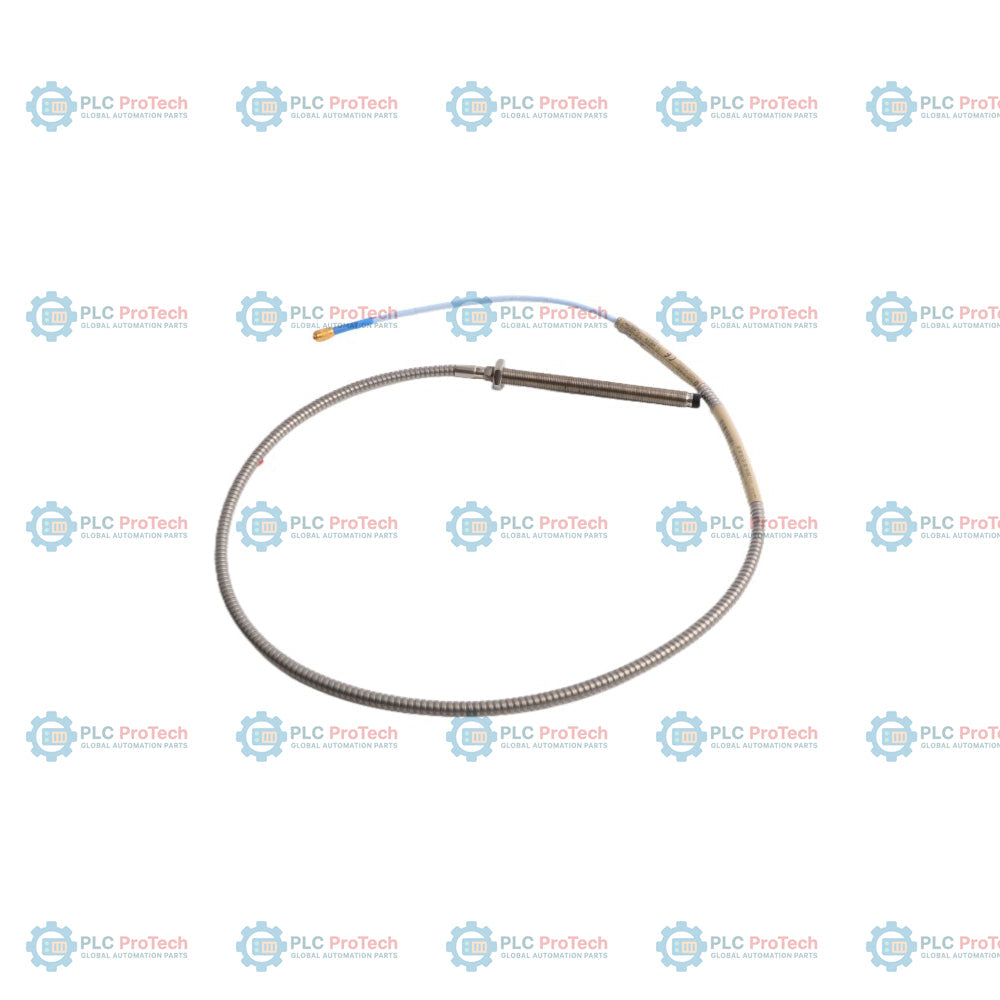

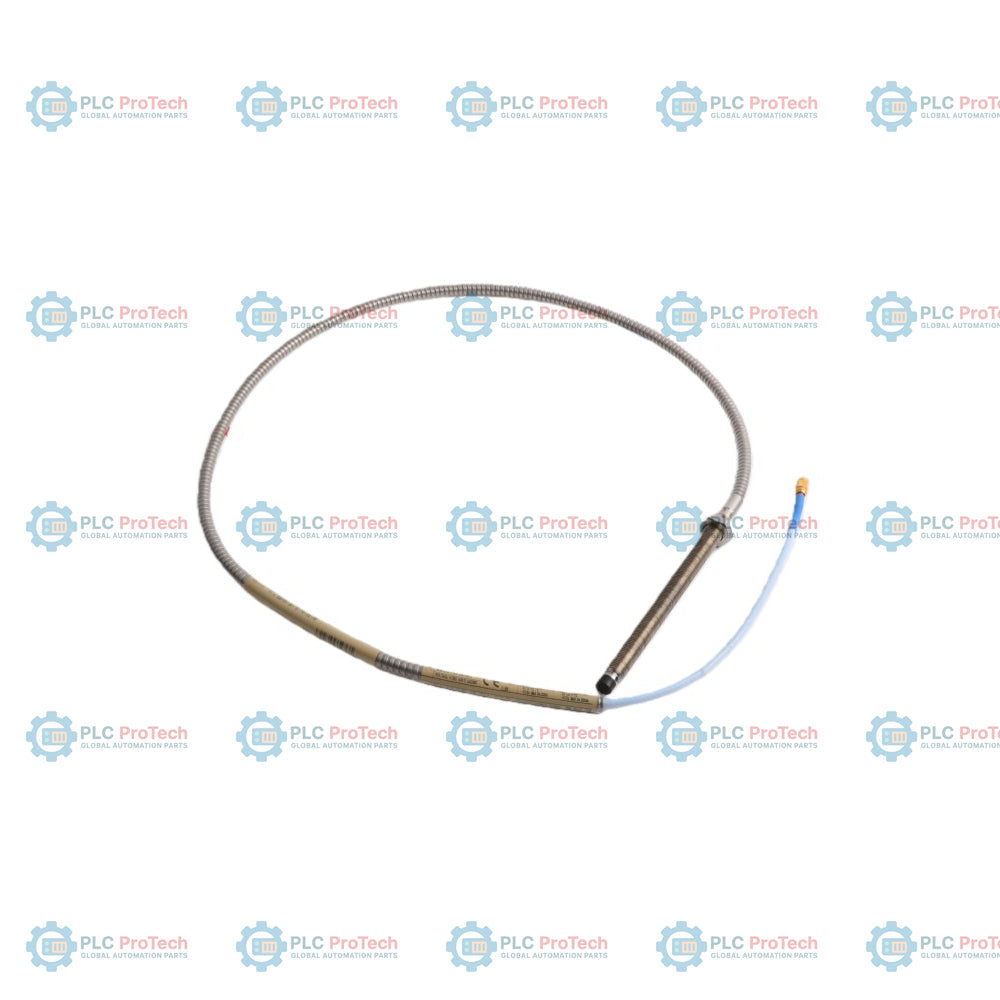

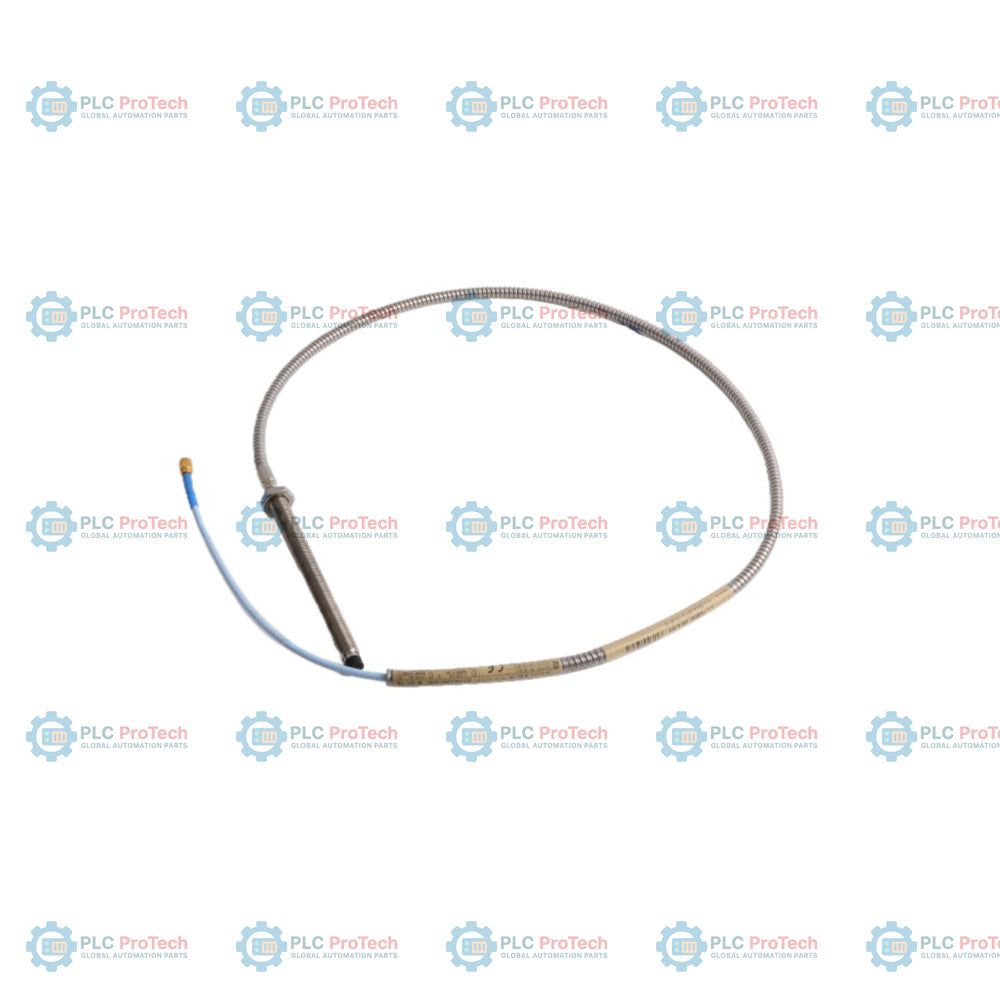

إن Bently Nevada 330104-00-12-10-01-00 هو مسبار تقارب 3300 XL مقاس 8 mm مدرّع وذو سن متري، ومصمم لحماية الآلات عالية الدقة دون تلامس وقياس الحركة الديناميكية للعمود. وينتمي هذا المسبار إلى نظام محولات 3300 XL القياسي في الصناعة، ويتميز هذا التكوين المحدد بغطاء مدرّع متين ومتكامل من الفولاذ المقاوم للصدأ فوق الكابل المحوري لمنع التلف الميكانيكي أو القطع أو السحق في بيئات التشغيل القاسية. وقد تم تكوينه بسن متري M10 x 1، مع هيكل ملولب بالكامل بطول 120 mm (بطول غير ملولب يساوي صفرًا) وطول إجمالي للمسبار يبلغ 1.0 meter (3.3 feet).

ينتهي هذا الطراز بموصل ClickLoc محوري مصغر مطلي بالذهب، ويتضمن واقي موصل مثبّتًا في المصنع (الخيار 01). ويُعد واقي الموصل ضروريًا لحماية الوصلة المحورية من الزيت والرطوبة والغبار والتلوث المادي. يُورّد رمز SKU هذا بموجب خيار اعتماد الوكالة 00، ما يعني أنه لا يحمل شهادات للمناطق الخطرة. وهذا يجعله حلاً مثاليًا وفعالاً من حيث التكلفة للمواقع الصناعية العامة التي لا تتطلب علامات متخصصة للحماية من الانفجار أو للسلامة الجوهرية.

عند استخدامه ضمن مخطط متكامل لمراقبة الآلات، يعمل المسبار بالاشتراك مع مستشعر التقارب 3300 XL Proximitor وكابل تمديد لنقل إشارات جهد موثوقة تتناسب مع المسافة الساكنة والديناميكية بين طرف المسبار وسطح العمود الدوار الخاضع للمراقبة.

الميزات

• درع متين من الفولاذ المقاوم للصدأ: يوفر الدرع الفولاذي المرن المثبّت في المصنع حماية ميكانيكية ممتازة من الصدمات والاحتكاك الجسديين القاسيين.
• هيكل متري ملولب بالكامل: يتميز بسن متري M10 x 1، وطول هيكل يبلغ 120 mm، وطول غير ملولب يبلغ 0 mm، مما يتيح أقصى عمق للضبط أثناء التركيب.
• واقي الموصل مُثبّت: يعمل واقي الموصل المدمج المصنوع من الفلوروسيليكون على إحكام وصلة ClickLoc لمنع تلوث السوائل والحفاظ على سلامة الإشارة.
• وصلة ClickLoc المحورية: يوفر الموصل من نوع النقر المطلي بالذهب مسارًا كهربائيًا آمنًا ومقاومًا للاهتزاز، مع إمكانية الفصل السريع.
• تهيئة الاستخدامات العامة: تصميم قياسي غير معتمد (الخيار 00) مُحسّن للتركيبات النظيفة والآمنة التي لا تتطلب اعتمادات مكلفة للمناطق الخطرة.

التطبيقات

يُستخدم Bently Nevada 330104-00-12-10-01-00 على نطاق واسع لمراقبة سلوك الأعمدة في المعدات الدوارة عالية السرعة عبر قطاعات مختلفة، بما في ذلك توليد الطاقة والبتروكيماويات والتصنيع الثقيل. وتشمل التطبيقات الرئيسية:

• تحليل الاهتزاز الشعاعي: تتبّع الحركة المدارية والإزاحة عالية التردد للعمود في المحامل الهيدروديناميكية.
• موضع الدفع المحوري: مراقبة الحركة المحورية للدوّار لاكتشاف تدهور محمل الدفع ومنع ملامسة الأجزاء الداخلية للتوربين.
• مستشعر Keyphaser والسرعة: توفير مرجع طور وقياسات السرعة الدورانية.
• البيئات المادية القاسية: مثالي لعلب التروس، وأغلفة الضواغط، والمواقع التي تتعرض فيها الكابلات للحطام المتساقط أو التداخل المادي.

معلومات الطلب

المواصفات الفنية

التوصيلات والواجهات

ينتهي كابل المسبار بموصل محوري ClickLoc مصغر مطلي بالذهب. يتصل هذا الموصل الذكر مباشرة بكابل تمديد محوري 3300 XL مطلي بالذهب. يجب تمرير واقي الموصل المدمج فوق نقطة الاتصال لقفل الاتصال في موضعه وتوفير إحكام بيئي ضد السوائل والتلوث بالجسيمات.

إرشادات التركيب

• معايرة الفجوة: إعداد الفجوة الفيزيائية الموصى به لمراقبة الاهتزاز الشعاعي هو 1.27 mm (50 mils)، ما ينتج خرجًا كهربائيًا تقريبيًا قدره -9 Vdc عند إقرانه بجهاز 3300 XL Proximitor مُعاير.
• تعشيق اللولب: حافظ على تعشيق اللولب ضمن الحد الأقصى البالغ 15 mm للولب M10 x 1، لتجنب الانحشار أو الإجهاد الميكانيكي أثناء التركيب.
• نصف قطر الانحناء: تجنب ثني قسم الكابل المدرع بما يتجاوز الحد الأدنى لنصف قطر الانحناء الديناميكي البالغ 25 mm، للحفاظ على بنية الموصل المحوري الداخلي.
• التأريض العام: تأكد من تأريض الغلاف الواقي بشكل صحيح عبر توصيل غلاف كابل التمديد عند طرف لوحة المراقبة فقط، مع الحفاظ على دائرة معزولة عند رأس المسبار.

الامتثال والشهادات

يُصنَّع هذا المنتج وفقًا لأنظمة الجودة ISO 9001. ونظرًا لتحديد الخيار 00 (اعتماد الوكالة: غير مطلوب)، فإن هذا المسبار المحدد لا يحمل شهادات المناطق الخطرة (مثل ATEX أو IECEx أو CSA Class I Div 1). وهو معتمد بالكامل للاستخدام في البيئات الصناعية العامة غير الخطرة. وللتركيبات داخل الأجواء القابلة للانفجار، يجب تحديد النسخة الشقيقة بخيار الاعتماد -05.
