الشركة المصنعة: Bently Nevada
رقم المنتج: 330104-00-13-10-02-CN
Country of origin:الولايات المتحدة
نوع المنتج: مجسات التقارب
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

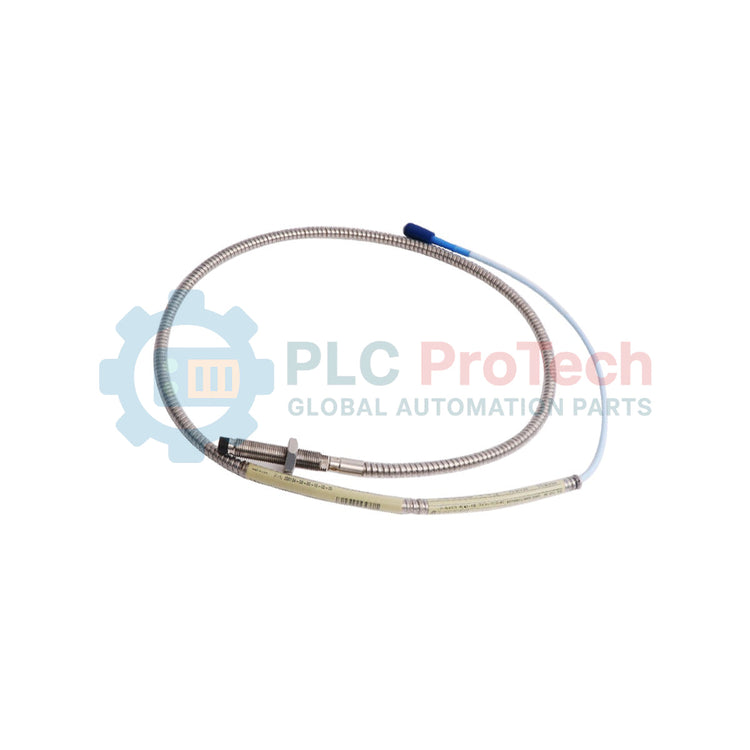

يوفر Bently Nevada 330104-00-13-10-02-CN بيانات حيوية عن الإزاحة الديناميكية وموضع العمود لأنظمة حماية الآلات، ويعمل كمحوّل متين غير تلامسي ضمن سلسلة 3300 XL مقاس 8 مم. صُمم مسبار القرب هذا خصيصًا لقياس الاهتزاز الشعاعي والدفع المحوري والمرجع الطوري على الأعمدة الدوارة عالية السرعة. وبفضل طرفه المصنوع من كبريتيد البولي فينيلين (PPS) عالي المتانة وجسمه الملولب المصنوع من الفولاذ المقاوم للصدأ AISI 303/304، يحافظ على الاستقرار الكهربائي والميكانيكي في ظروف التشغيل القاسية، مثل تلك الموجودة في التوربينات البخارية وتوربينات الغاز والضواغط الصناعية الكبيرة.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رمز الطراز | 330104-00-13-10-02-CN |
| سلسلة المسبار | مسبار القرب 3300 XL مقاس 8 مم |
| تكوين اللولب | متري M10 x 1 (غلاف قياسي) |
| خيار الطول غير الملولب | 00 (جزء غير ملولب بطول 0 مم) |
| خيار طول الغلاف الإجمالي | 13 (طول الغلاف الإجمالي 130 مم) |
| خيار الطول الإجمالي | 10 (إجمالي طول الكابل 1.0 متر / 3.3 قدم) |
| نوع الموصل والكابل | 02 (موصل ClickLoc محوري مصغر، كابل قياسي) |
| اعتمادات الجهات المختصة | CN (موقع خطر وحماية من الانفجار خاصان بكل بلد) |
| مادة طرف المسبار | كبريتيد بولي فينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| النطاق الخطي | 2.0 مم (80 ميل)، بدءًا من مسافة تقارب 0.25 مم (10 ميل) من الهدف |
| حساسية النظام | 7.87 فولت/مم (200 ملي فولت/ميل) عند دمجه مع هدف قياسي من الفولاذ AISI 4140 |
| نطاق درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| بلد المنشأ | الولايات المتحدة (U.S.A.) |
| وزن الشحن (محسوب) | 2.00 كجم (مع التغليف الصناعي) |
| مكوّن التوصيل | الواجهة والوظيفة |
|---|---|
| الدبوس المركزي المحوري | ينقل إشارة RF عالية التردد من الـProximitor؛ وينقل تغذية راجعة للجهد الديناميكي للتيار المتردد/المستمر. |
| طوق ClickLoc الخارجي | خط رجوع مشترك/درع. يوفر تثبيتاً ميكانيكياً فعلياً وإحكاماً بيئياً. |
| جسم ملولب M10 | وصلة تأريض فيزيائية صلبة بهيكل الآلة عند قفلها بصامولة تثبيت إنشائية. |
يجب دائماً إقران نظام المسبار بطول 1.0 متر بكابل تمديد 3300 XL مطابق (بطول 4.0 أمتار أو 8.0 أمتار) لمطابقة مسار معايرة أنظمة Proximitor بطول 5.0 أمتار أو 9.0 أمتار. سيؤدي توصيل مسبار بطول 1.0 متر مباشرة أو استخدام أطوال كابلات غير صحيحة إلى أخطاء معايرة شديدة وقياسات إزاحة غير صحيحة. عند استبدال مسبار 3300 أقدم غير XL، تحقّق من ترقية Proximitor، إذ إن عدم توافق مكونات XL وغير XL يضعف أداء التتبع الخطي.
تأكد من أن موضع التركيب يوفر خلوصاً أدناه 40 مم (1.6 بوصة) بقطر سطح مستوٍ حول طرف المسبار لمنع التحميل الجانبي. يؤدي التحميل الجانبي، الناجم عن قرب المعدن الإنشائي المجاور، إلى إنشاء مجالات مغناطيسية طفيلية تغيّر جهد الفجوة الأساسي. تحقق أيضاً من أن مادة الهدف هي فولاذ AISI 4140؛ إذ ستغيّر السبائك الأخرى معامل القياس الاسمي البالغ 200 mV/mil وتتطلب منحنيات معايرة مخصصة.
عند توصيل موصل ClickLoc المحوري المصغر، قم بمحاذاة الواجهات واضغط عليهما بإحكام معاً حتى تستقر الوصلة الديناميكية وتصدر صوت النقر. تجنب استخدام الكماشة أو مفاتيح الربط الميكانيكية الثقيلة على غلاف الموصل، إذ إن الإفراط في الشد أو سحق الموصل ذي الجدار الرقيق يؤدي إلى إتلاف دبابيس التلامس المطلية بالذهب. استخدم مجموعات أغطية موصلات سيليكونية إذا كانت الوصلة معرضة مباشرة لزيت التوربين الصناعي أو لرشاشات المذيبات.
