الشركة المصنعة: Bently Nevada
رقم المنتج: 330104-00-14-10-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبارات القرب
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

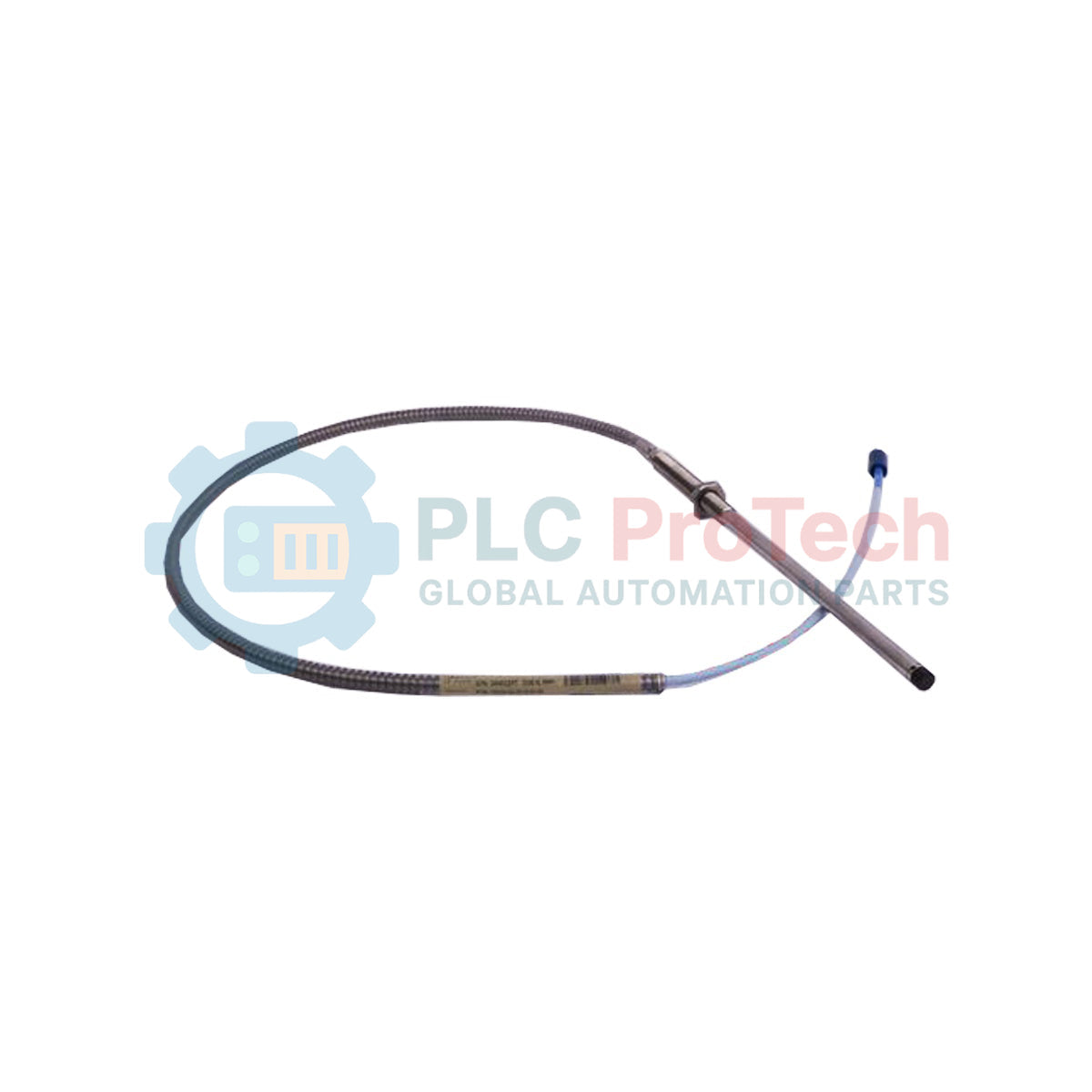

يتيح مستشعر Bently Nevada 330104-00-14-10-02-00 إجراء قياسات موثوقة للإزاحة الديناميكية من دون تلامس والمسافة الساكنة، وهو مستشعر صناعي مخصص للآلات الدوارة الحيوية. وبصفته جزءًا من نظام محول القرب 3300 XL 8 مم، صُمم هذا المسبار ذو الهيكل الأملس غير الملولب للعمل في بيئات المعالجة القاسية، وتوفير تغذية راجعة خطية للغاية لاهتزاز العمود وموضعه المحوري وسرعته. ويتألف التكوين المادي من هيكل بطول إجمالي يبلغ 140 مم، وكابل محوري مدمج بطول 1.0 متر ينتهي بموصل ClickLoc محوري صغير، وتصميم متين لطرف مصنوع من بولي فينيلين كبريتيد (PPS) لتحمل التعرض الكيميائي والحراري.
| رمز الخيار | اختيار المواصفات | القيمة المهيأة |
|---|---|---|
| 330104-00 | خيار الطول غير الملولب | 0 مم |
| -14 | خيار الطول الإجمالي للهيكل | 140 مم |
| -10 | خيار الطول الإجمالي | 1.0 متر (3.3 قدم) |
| -02 | خيار نوع الموصل والكابل | موصل ClickLoc محوري صغير، كابل قياسي |
| -00 | خيار اعتماد الجهة المختصة | غير مطلوب / تصميم قياسي |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الطراز | 330104-00-14-10-02-00 |
| السلسلة | نظام محول القرب 3300 XL 8 مم |
| مادة طرف المسبار | بولي فينيلين كبريتيد (PPS) |
| مادة الهيكل | فولاذ AISI 303 أو 304 غير قابل للصدأ (SST) |
| الطول غير الملولب | 0 مم |
| الطول الإجمالي للهيكل | 140 مم |
| الطول الإجمالي | 1.0 متر (3.3 قدم) |
| نوع الموصل / الكابل | موصل ClickLoc محوري صغير، كابل قياسي |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| النطاق الخطي | 2.0 مم (80 مل) بدءًا من 0.25 مم (10 مل) من الطرف |
| بلد المنشأ | الولايات المتحدة (USA) |
| الوزن الصافي | 0.323 كجم (0.71 رطل) |
| وزن الشحن | 1.50 كجم (3.30 رطل) |
| عنصر الواجهة | الوصف المادي | تخصيص الإشارة / الدائرة |
|---|---|---|
| قلب محوري | الموصل الداخلي للكابل المحوري المدمج | مسار إشارة RF عالي التردد (إثارة واستجابة Proximitor) |
| الدرع الخارجي للمحور | موصل التدريع الخارجي المجدول | توصيل المشترك للإشارة / تأريض الدرع |
| موصل ClickLoc | طرف محوري ذكر مطلي بالذهب وقابل للقفل | يتصل مباشرة بموصل الطرف الأنثى لكابل التمديد 3300 XL |
تمثل السلسلة 330104 الإصدار ذي الجسم الأملس من المجسات القياسية 330101 (سن لولبي كسري) و330103 (سن لولبي متري). عند استبدال مجسات 3300 القديمة غير XL مقاس 8 مم بالمسبار 330104-00-14-10-02-00، تحقق أيضًا من ترقية كابل التمديد المتصل وحساس Proximitor إلى إصدارات 3300 XL. قد يؤدي خلط مكونات أنظمة XL وغير XL إلى أخطاء في معامل القياس غير الخطي، بما يخالف عادةً مواصفة خرج 200 mV/mil المطلوبة.
نظرًا إلى أن هذا مسبار غير ملولب ذو جسم أملس بطول 140 مم، فإنه يعتمد كليًا على كتل التثبيت الخارجية أو جلب التركيب لتحديد موضعه محوريًا. تأكد من أن كتيفة التركيب لا تُحكم أكثر من اللازم على الجسم الرقيق المصنوع من الفولاذ المقاوم للصدأ، إذ قد تضغط على القلب المحوري الداخلي وتؤدي إلى توهين الإشارة أو انقطاع الدائرة. تتم معايرة هذه المجسات في المصنع لاستهدافات من الفولاذ عالي الجودة AISI 4140. يتطلب إجراء القياسات على أسطح أهداف مصنوعة من معادن بديلة (مثل الفولاذ المقاوم للصدأ أو الألومنيوم) إجراء تعديلات معايرة مخصصة في حساس Proximitor.
قبل التوصيل، افحص بصريًا موصل ClickLoc الذكر بحثًا عن الرطوبة أو الغبار أو الشحوم. نظّفه حصريًا بكحول الأيزوبروبيل وجففه جيدًا قبل التوصيل. لا تستخدم كماشات أو مفاتيح ربط ثقيلة لإحكام وصلة ClickLoc؛ يكفي تدويرها بإحكام باستخدام الأصابع حتى سماع نقرة واضحة. لفّ الوصلة المتصلة بشريط سيليكون ذاتي الاندماج لمنع تسرب الزيت إلى أحواض الآلات.
أدخل ساق المسبار غير الملولبة بعناية في جلبة التركيب أو الكتيفة. تحقق من أن طرف المسبار لا يلامس سطح الهدف على العمود أثناء الإدخال الأولي.
صِل المسبار بحساس Proximitor باستخدام كابل التمديد الذي تم التحقق منه، وراقب جهد الفجوة المستمر. اضبط عمق الإدخال الميكانيكي حتى تعرض قراءة الجهد المستمر المستهدف قيمة تقارب -10.0 VDC (وهو ما يتوافق مع منتصف النطاق الخطي عند فجوة قدرها 1.27 مم / 50 ميل).
أحكم تثبيت كتيفة التركيب أو آلية التثبيت بأمان، مع التحقق من توزيع قوة التثبيت بالتساوي على الجسم الأملس بطول 140 مم، وبقاء جهد الفجوة المستمر ثابتًا أثناء عملية الإحكام.
