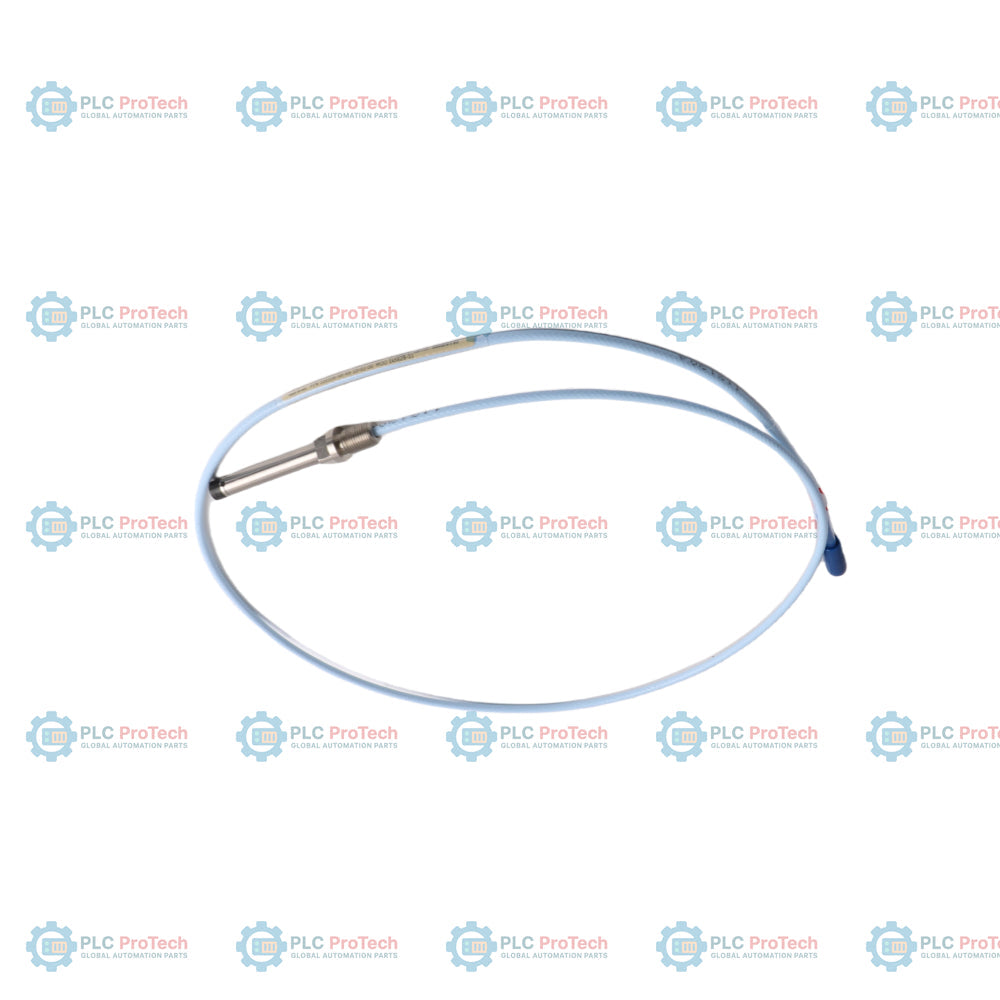

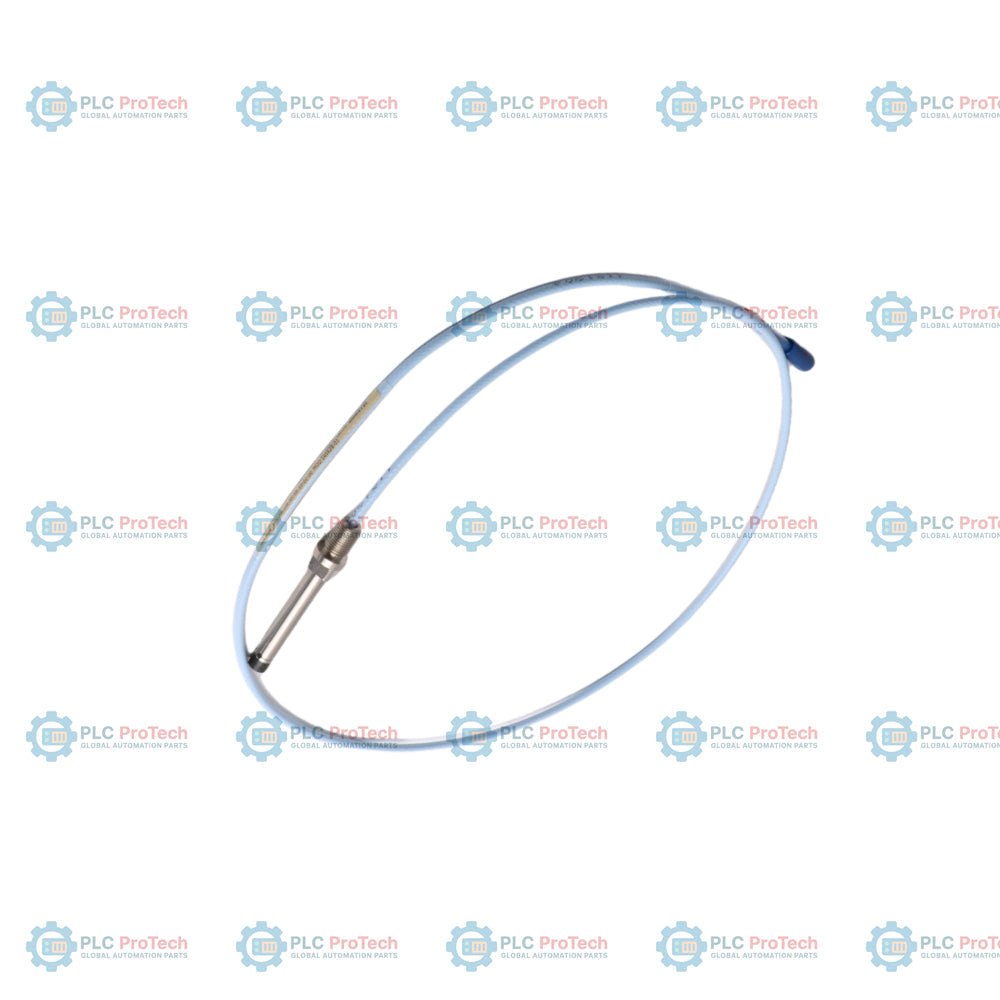

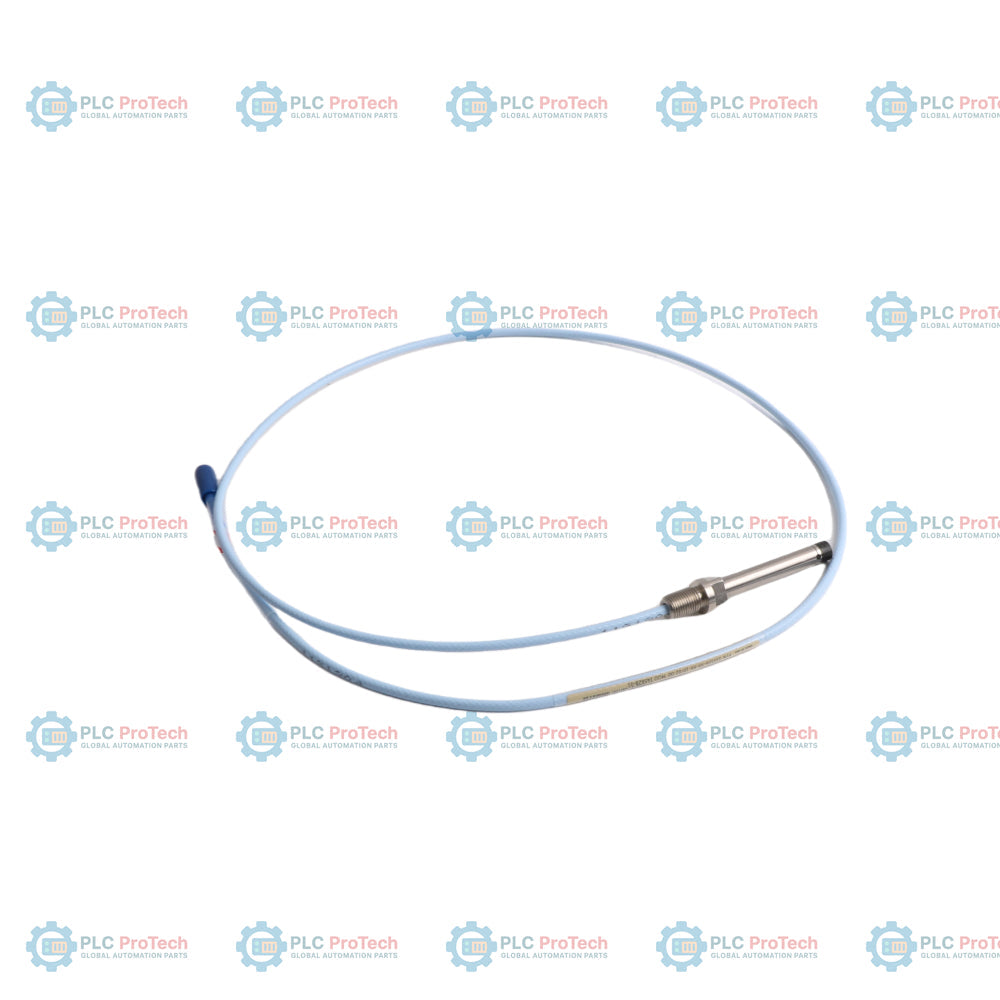

Bently Nevada 330106-XX-XX-10-02-00 مسبار تقارب 3300 XL مقاس 8 مم بتركيب عكسي

SKU 330106-XX-XX-10-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330106-XX-XX-10-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مجسات تقارب 3300 XL مقاس 8 مم بتركيب عكسي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 323ج
Dimensions: 30 مم × 10 مم × 10 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد الخيار 10 (إجمالي الطول 1.0 متر) والخيار 02 (ClickLoc، دون واقٍ للموصل) تكوين مسبار القرب 3300 XL مقاس 8 مم للتثبيت من الجهة العكسية - 330106-XX-XX-10-02-00. ويُعد 330106-XX-XX-10-02-00 مسبار قرب بالتيارات الدوامية يتميز بسنون لولبية مترية M10 x 1، ويُستخدم لتركيبات التثبيت داخل الجلب من الجهة العكسية في نظام محول القرب 3300 XL مقاس 8 مم. وفي هذا التكوين المحدد، تمثل أقسام العنصر النائب XX-XX الأبعاد القياسية للتثبيت من الجهة العكسية، وهي 05 (طول غير ملولب 5.0 مم) و30 (طول إجمالي للهيكل 30 مم). ويتميز بطول كابل إجمالي يبلغ 1.0 متر (3.3 قدم)، منتهياً بموصل محوري مصغر قياسي ClickLoc دون واقٍ مدمج للموصل، ولا يتطلب اعتمادات من الجهات المختصة للمناطق الخطرة.

بخلاف الإصدارات المدرعة أو التكوينات التي تستخدم كابلات FluidLoc، يستخدم هذا المسبار كابلات محورية قياسية غير مدرعة. مما يجعله مثالياً للتركيبات النظيفة والمحمية حيث يُثبت المسبار بالكامل داخل هيكل الآلة أو جلبة واقية. يعمل المسبار كجزء من نظام محول طاقة كامل مكوّن من ثلاث قطع، إذ يقترن بمستشعر Proximitor من طراز 3300 XL وكابل تمديد 3300 XL لقياس اهتزاز العمود الشعاعي والموضع المحوري والسرعة في المعدات الصناعية الدوارة.

الميزات

جسم ملولب متري M10 x 1 مُهيأ لتركيبات التثبيت القياسية داخل الجلب من الجهة العكسية.
طول غير ملولب يبلغ 5.0 مم (القسم A: 05 / XX) مع طول إجمالي للهيكل يبلغ 30 مم (القسم B: 30 / XX).
طول كابل مدمج إجمالي يبلغ 1.0 متر (3.3 قدم) (القسم C: 10).
موصل محوري مصغر ClickLoc دون واقٍ خارجي للموصل (القسم D: 02).
خيار اعتماد قياسي من الجهات المختصة دون الحاجة إلى شهادات للمناطق الخطرة (القسم E: 00).
كابل محوري قياسي غير مدرع بقطر خارجي يبلغ 3.68 مم.
قطر طرف المسبار 8.0 مم، متوافق مع أنظمة Proximitor القياسية 3300 XL مقاس 8 مم.

التطبيقات

تشمل تركيبات حماية الآلات ومراقبة حالتها النموذجية ما يلي:

مراقبة الاهتزاز الشعاعي والموضع المحوري في التوربينات البخارية والغازية.
قياسات إزاحة العمود في الضواغط الطاردة المركزية وعلب التروس عالية السرعة.
تتبع تآكل محامل الدفع في المضخات الصناعية للخدمة الشاقة.
قياسات السرعة ومحدد الطور على الأعمدة الدوارة عالية السرعة.
تركيبات التثبيت داخل الجلب حيث لا تكون الحماية المدرعة الخارجية ضرورية.

معلومات الطلب

قسم الخيار	الرمز على وحدة SKU هذه	المعنى من ورقة البيانات
الطراز الأساسي	330106	مسبار تركيب عكسي 3300 XL مقاس 8 mm، بلولب M10 x 1
A - الطول غير الملولب	XX (05)	الطول القياسي غير الملولب 5.0 mm (0.20 in) للتركيب العكسي
B - طول الهيكل الكلي	XX (30)	طول الهيكل الكلي القياسي 30 mm (1.2 in) للتركيب العكسي
C - الطول الإجمالي	10	إجمالي طول المسبار 1.0 متر (3.3 قدم)
D - نوع الموصل	02	موصل ClickLoc محوري مصغر، كابل قياسي (من دون واقٍ للموصل)
E - اعتماد الوكالة	00	لا يلزم الحصول على اعتمادات وكالات للمناطق الخطرة

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء	330106-XX-XX-10-02-00
نظام المحول	نظام محول التقارب 3300 XL مقاس 8 mm
أسلوب التركيب	تركيب عكسي
مقاس اللولب	لُوالب مترية M10 x 1
قطر الطرف	8.0 mm (0.31 in)
الطول غير الملولب	5.0 mm (0.20 in)
طول الهيكل	30 mm (1.2 in)
الطول الإجمالي	1.0 متر (3.3 قدم)
نوع الموصل	موصل ClickLoc محوري مصغر ذكر
نوع الكابل	كابل محوري قياسي غير مدرع (قطره الخارجي 3.68 mm)
العزم الموصى به	أحكم ربط لوالب الهيكل M10 x 1 بعزم أقصى قدره 7.5 N-m (66 in-lb)
الحد الأقصى لتعشيق اللولب	15 mm
النطاق الخطي	2.0 mm (80 mils)، بدءًا من مسافة تقارب 0.25 mm (10 mils) من الهدف
حساسية النظام	7.87 V/mm (200 mV/mil) عند الاقتران بمستشعر التقارب 3300 XL
درجة حرارة التشغيل	-52 degC إلى +177 degC (-62 degF إلى +350 degF)
نطاق إحكام الضغط	يعمل على إحكام الضغط التفاضلي بين طرف المسبار والموصل
الوزن	323 g
الأبعاد	30 mm x 10 mm x 10 mm (الارتفاع x العرض x العمق) (أبعاد جسم المسبار)

إرشادات التركيب

تأكد من اتباع ممارسات التركيب التالية لتحقيق الأداء الأمثل:

حافظ على خلوص لا يقل عن 40 mm بين طرف المسبار وأي معدن محيط لمنع تداخل الرؤية الجانبية.
اضبط فجوة التركيب بعناية لضمان بقاء الهدف ضمن النطاق الخطي البالغ 2.0 mm لنظام المستشعر.
تأكد من ألا يتجاوز الحد الأقصى لطول تعشيق اللولب 15 mm لمنع التقييد أو التلف الميكانيكي أثناء التركيب.
صِل موصل ClickLoc المحوري المصغر بإحكام يدويًا. تجنّب استخدام الأدوات على الموصلات المطلية بالذهب من نوع النقر.
استخدم أساليب التوجيه المناسبة للكابل المدمج، مع ضمان الحفاظ على الحد الأدنى لنصف قطر الانحناء البالغ 25.4 mm (1.0 in).

الامتثال والشهادات

يتم طلب تهيئة هذا المنتج ضمن الخيار 00 (اعتماد الوكالة: غير مطلوب). وقد صُممت للمناطق الصناعية القياسية غير الخطرة. وللأجواء القابلة للانفجار التي تتطلب شهادات ATEX أو IECEx أو CSA، يُرجى اختيار الطراز ذي الخيار 05.

FAQ

ماذا تمثل المقاطع XX في رقم الجزء 330106-XX-XX-10-02-00؟

في مجسات Bently Nevada ذات التركيب العكسي، يتم إعداد الخيارين الأولين مسبقًا وفق أبعاد مادية قياسية. بالنسبة إلى المسبار الملولب المتري M10 x 1 (330106)، تحدد المقاطع XX طولًا قياسيًا غير ملولب يبلغ 5.0 مم (الخيار 05)، وطولًا إجماليًا قياسيًا للهيكل يبلغ 30 مم (الخيار 30).

ما خيارات الكابل والموصل المُهيأة في هذا المسبار؟

يتميز هذا الطراز المحدد بالخيار 02، الذي يوفر كابلًا متحد المحور قياسيًا غير مُدرّع، مُنهى بموصل ClickLoc متحد المحور مصغر. ولا يتضمن غلاف حماية خارجيًا للموصل.

هل يدعم تكوين هذا المسبار شهادات المناطق الخطرة؟

لا، يُطلب هذا الطراز بموجب الخيار 00 (اعتماد الجهة: غير مطلوب)، وهو مصمم للمناطق الصناعية القياسية غير الخطرة. وللتطبيقات المعتمدة، ينبغي اختيار الطراز ذي الخيار 05.

ما نوع اللولب الذي تستخدمه سلسلة 330106؟

صُممت سلسلة 330106 بلولب متري M10 x 1. وللتطبيقات التي تتطلب لولبًا إمبراطوريًا قياسيًا 3/8-24 UNF، فإن سلسلة 330105 ذات التركيب العكسي هي البديل الصحيح.
