موصل اختراق عالي الضغط أحادي المحور ثلاثي الاتجاهات لنظام Bently Nevada 3300، رقم 330161-04-85-11-94-01-02

الوصف

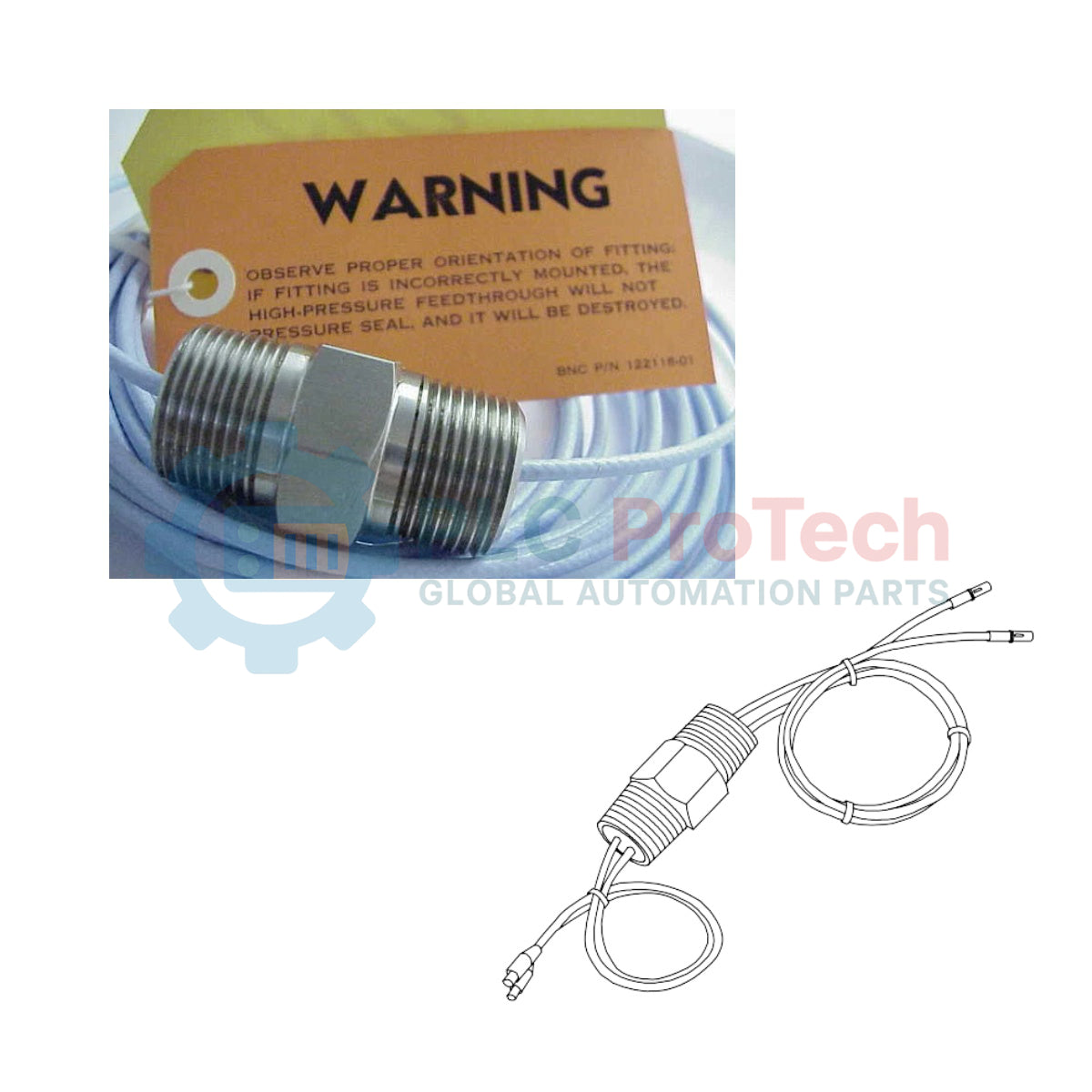

صُمم Bently Nevada 330161-04-85-11-94-01-02 للإحكام في البيئات القاسية ضمن أنظمة مراقبة الآلات الدوارة، ويوفر انتقالًا فيزيائيًا متينًا وعالي الضغط لإشارات المحولات المارة عبر أغلفة الآلات المضغوطة. يحافظ هذا العبور المتخصص على سلامة الإشارة لأنظمة مجسات القرب من سلسلة 3300، ويعزل شبكات المراقبة الخارجية الحساسة عن الظروف الداخلية عالية الضغط. وبفضل التدريع الفيزيائي المدمج عند كلا الطرفين، يخفف الإجهاد الميكانيكي وتدهور التدريع في المنشآت الصناعية الثقيلة.

الميزات

• حماية تدريع مزدوجة الطرف: مزودة بتدريع واقٍ متين عند كلا الحدّين الفيزيائيين لحماية الكابلات ثلاثية المحاور الحساسة من التآكل الفيزيائي الخارجي والمخاطر البيئية.
• إحكام مقاوم للمواد الكيميائية: تتميز بحلقة دائرية من الفلوروكربون عالي الجودة، محسّنة للتعرض المطول لوسائط قاسية مثل الغاز الطبيعي، والبوتان، والبترول، وزيوت الوقود، ومواد تشحيم التوربينات.
• تدريع محسّن للإشارة: تضمن التهيئة ثلاثية المحاور المستمرة حدًا أدنى من توهين الإشارة ومناعة عالية ضد التداخل الكهرومغناطيسي (EMI) عبر حواجز الآلات الحرجة.
• توصيلات محورية آمنة: تتميز بتهيئة محورية صغيرة أنثى في جانب الضغط العالي، ووصل محوري صغير ذكر مطابق في جانب الضغط المنخفض، لإجراء توصيلات آمنة.

التطبيقات

• اختراقات أغلفة التوربينات البخارية التي تتطلب مراقبة مستمرة للاهتزاز واللامركزية.
• أغلفة ضواغط الغاز عالية الضغط التي تتطلب حدودًا كيميائية وفيزيائية محكمة.
• منشآت معالجة الهيدروكربونات ومحطات ضخ البتروكيماويات.
• الآلات الصناعية الثقيلة التي تستخدم أنظمة المراقبة Bently Nevada 3300.

جدول المواصفات الفنية

التوصيلات والواجهات

رؤى هندسية تجريبية

النماذج البديلة والتوافق

صُممت سلسلة العبور 330161 خصيصًا لتطابق معلمات الممانعة المميزة لأنظمة محولات القرب القياسية 3300 XL. يؤدي تغيير أطوال الكابلات الفعلية (خياري البُعدين 1 و2) إلى تغيير الطول الكهربائي الإجمالي للنظام مباشرةً. تأكد من أن معايرة مستشعر القرب تتوافق مع الطول الفعلي التراكمي للمسبار والعبور وكابل التمديد (عادةً توازنات نظام بطول 5 أمتار أو 9 أمتار) لتجنب أخطاء جسيمة في الخطية ومعامل القياس.

مخاطر التطبيق وملاحظات هندسية

على الرغم من أن الحلقة الدائرية المصنوعة من الفلوروكربون، الخيار 94، توفر خمولًا كيميائيًا استثنائيًا تجاه الوقود والمذيبات الصناعية، فإن لها حدودًا محددة لدرجة حرارة التشغيل. قد يؤدي تعريض هذه الحلقة لدرجات حرارة خارج نطاقها الحراري المصنّف إلى تصلّب المطاط الصناعي، ما ينتج عنه تسربات التفافية عبر الغلاف وتلوث موصلات التراياكس الداخلية بالرطوبة. إضافةً إلى ذلك، لا تُخضع الغلاف المدرّع لانحناءات حادة تتجاوز نصف قطر الانحناء الأدنى للغلاف المعدني، إذ قد يؤدي ذلك إلى تدهور استمرارية الدرع والتسبب في ضوضاء الإشارة.

نصائح التشغيل والتوصيلات

أثناء التشغيل الميداني، قِس وسجّل دائمًا المقاومة بين الموصل المركزي والدرع الخارجي قبل تطبيق العزم على منفذ التركيب وبعده. ولمنع حلقات التأريض الشائعة، تحقّق من أن الدرع المدرّع الخارجي معزول كهربائيًا عن هياكل الآلات المحلية، ما لم تتطلب ذلك صراحةً استراتيجية التأريض في مصنعك. استخدم أدوات عزم دقيقة ومعايرة عند إحكام وصلات NPT لتجنب إتلاف انتقالات القلب المحوري.
