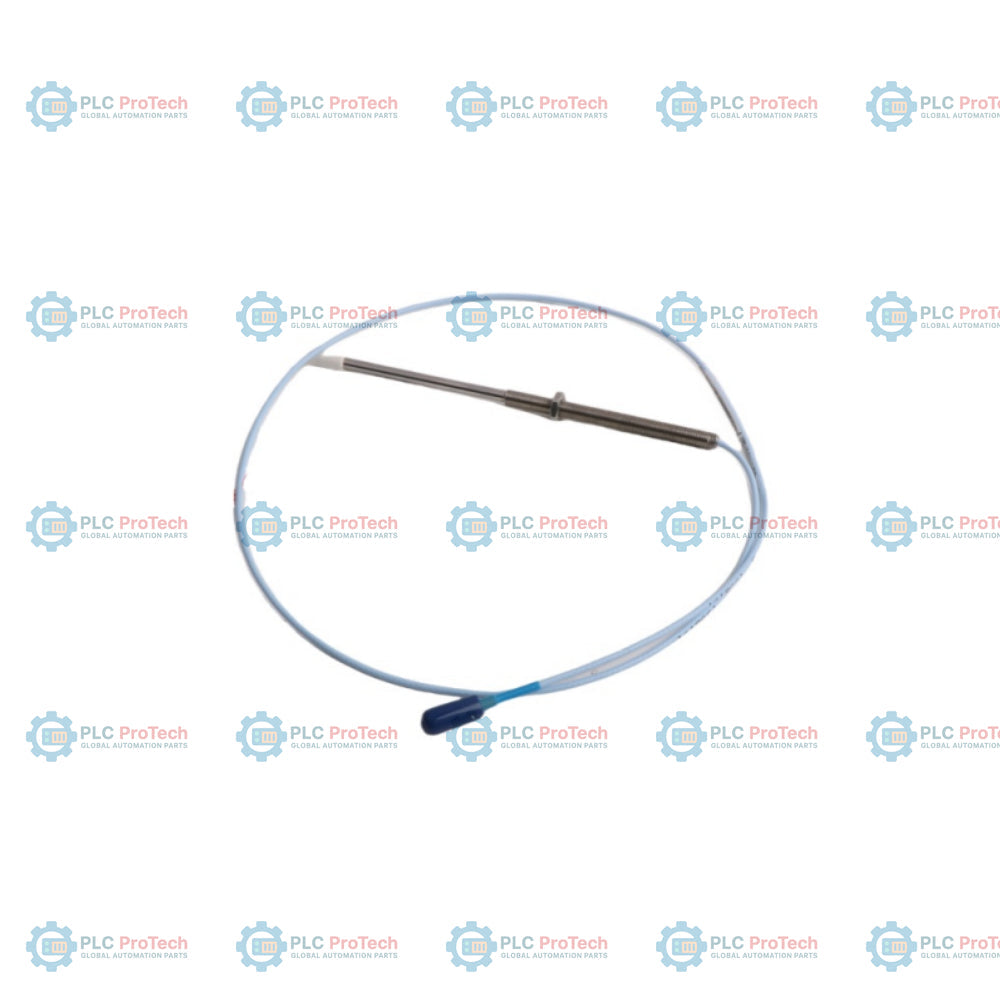

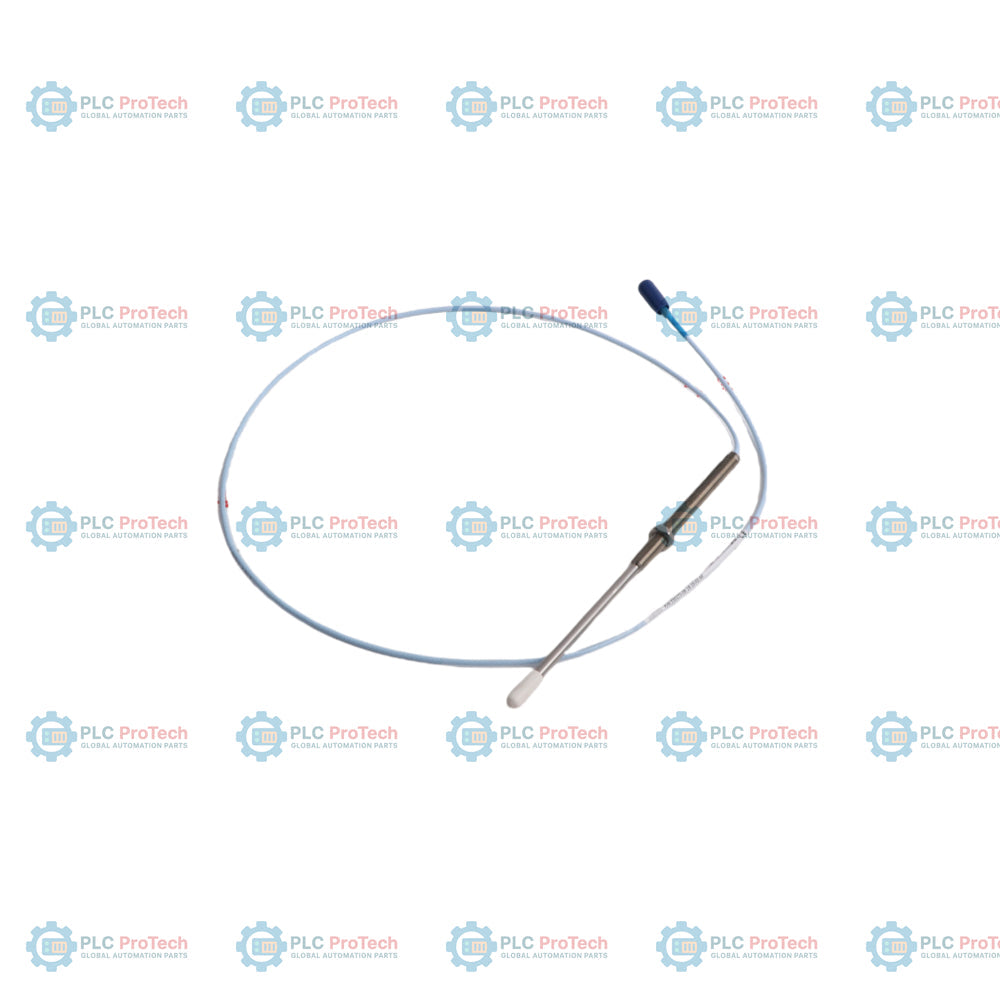

330173-08-18-10-02-00: مسبار القرب 3300 هذا بقطر 5 مم هو مستشعر تيارات دوامية متري غير مُدرّع، يتميز بسن M8 x 1، وطول غير ملولب يبلغ 80 مم (الخيار 08)، وطول كلي للهيكل يبلغ 180 مم (الخيار 18). ويأتي بطول كابل إجمالي يبلغ 1.0 متر (الخيار 10)، وكابل قياسي مزود بموصل ClickLoc محوري مصغر (الخيار 02)، ولا يتطلب اعتمادات من الجهات (الخيار 00). ويُستخدم المسبار لقياس اهتزاز العمود والموضع المحوري من دون تلامس في الآلات الدوارة حيث تكون مساحة التركيب محدودة.
هذه التهيئة غير مُدرّعة، بخلاف الطراز المتري الشقيق 330174 المُدرّع، وتتميز بكابل قياسي معزول بمادة FEP بدلًا من خيار FluidLoc. وهي تُقرن بكابل تمديد 3300 XL ومستشعر Proximitor 3300 XL لتوفير خرج جهد يتناسب مع الفجوة بين طرف المسبار وهدف موصل، مثل فولاذ AISI 4140. وتوفر قولبة TipLoc الحاصلة على براءة اختراع رابطًا بين طرف المسبار والهيكل المصنوع من الفولاذ المقاوم للصدأ، ما يحمي الملف الداخلي من ظروف العملية.
يُستخدم مسبار القرب هذا في حماية الآلات الدوارة ومراقبتها عندما يتعذر تركيب مجسات قياسية بقطر 8 مم بسبب الخلوصات المادية. تشمل التطبيقات الشائعة ما يلي:
| الخيار | الرمز على وحدة SKU هذه | الوصف |
|---|---|---|
| Orderable Part Number | 330173-08-18-10-02-00 | رقم الجزء القابل للطلب |
| مسبار قرب 3300 مقاس 5 مم، سن M8 x 1، من دون تدريع | 08 | A - خيار الطول غير الملولب |
| طول غير ملولب 80 مم (يُطلب بزيادات قدرها 10 مم) | 18 | B - خيار الطول الإجمالي للغلاف |
| طول الغلاف الإجمالي 180 مم (يُطلب بزيادات قدرها 10 مم) | 10 | C - خيار الطول الإجمالي |
| طول كابل النظام 1.0 متر (3.3 أقدام) | 02 | D - خيار الموصل |
| موصل ClickLoc محوري مصغر، كابل قياسي | 00 | E - خيار اعتماد الجهات |
| المواصفات الفنية | المعلمة |
|---|---|
| المواصفة | الشركة المصنّعة |
| Bently Nevada (Baker Hughes) | 330173-08-18-10-02-00 |
| رقم الجزء / SKU | 5.2 مم (0.21 بوصة) |
| قطر طرف المسبار | سن M8 x 1 (من دون تدريع) |
| سنون غلاف المسبار | 7.0 مم (0.28 بوصة) |
| أسطح مفتاح الربط | 80 مم |
| الطول غير الملولب | 180 مم |
| الطول الإجمالي للغلاف | 1.0 متر (3.3 أقدام) |
| الطول الإجمالي للكابل | كابل محوري 75 Ohm، معزول بـ FEP، قياسي (غير FluidLoc وغير مدرع) |
| نوع الكابل | موصل ClickLoc محوري مصغر ذكر (مطلي بالذهب) |
| نوع الموصل | من 0.25 إلى 2.3 مم (من 10 إلى 90 ميلًا) من الهدف الموصّل |
| النطاق الخطي | 1.27 مم (50 ميل) |
| إعداد الفجوة الموصى به | 7.87 V/mm (200 mV/mil) +/- 6.5% نموذجيًا |
| معامل القياس التزايدي (ISF) | أقل من +/-0.038 مم (+/-1.5 ميل) نموذجيًا |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | من 0 إلى 10 kHz: +0، -3 dB (مع ما يصل إلى 305 أمتار من أسلاك التوصيل الميدانية) |
| مقاومة التيار المستمر للمسبار | 7.59 +/- 0.50 أوم (بين الموصل المركزي والموصل الخارجي) |
| نطاق درجة حرارة المسبار | من -35°م إلى +177°م (من -31°ف إلى +351°ف) |
| قوة الشد | 222 N (50 رطل-قوة) بين غلاف المسبار وسلك توصيل المسبار |
| مانع ضغط المسبار | حلقة إحكام دائرية من الفلوروكربون لإحكام الضغط التفاضلي |
| الحد الأدنى لحجم الهدف | هدف مسطح بقطر 15.2 مم (0.6 بوصة) |
| الحد الأدنى لقطر العمود | حد أدنى 50.8 مم (2.0 بوصة)؛ والحد الأدنى الموصى به 76.2 مم (3.0 بوصات) |
