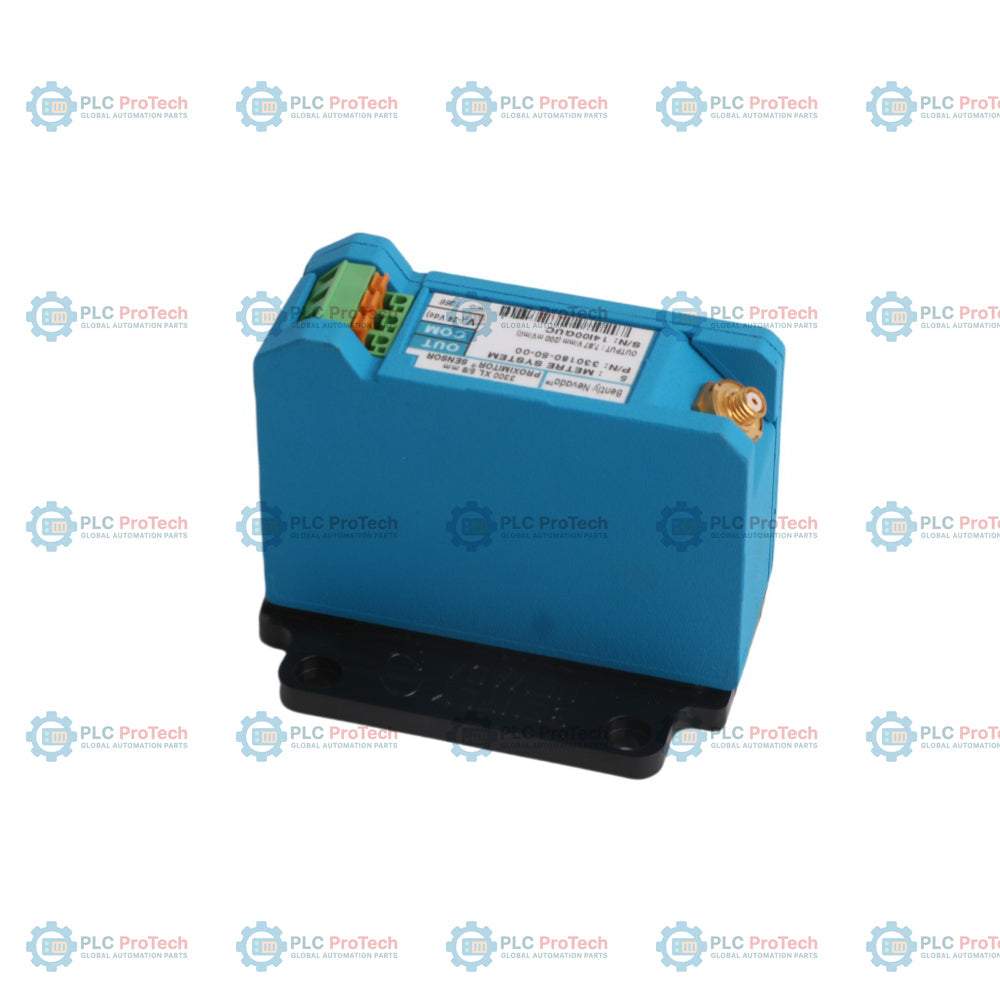

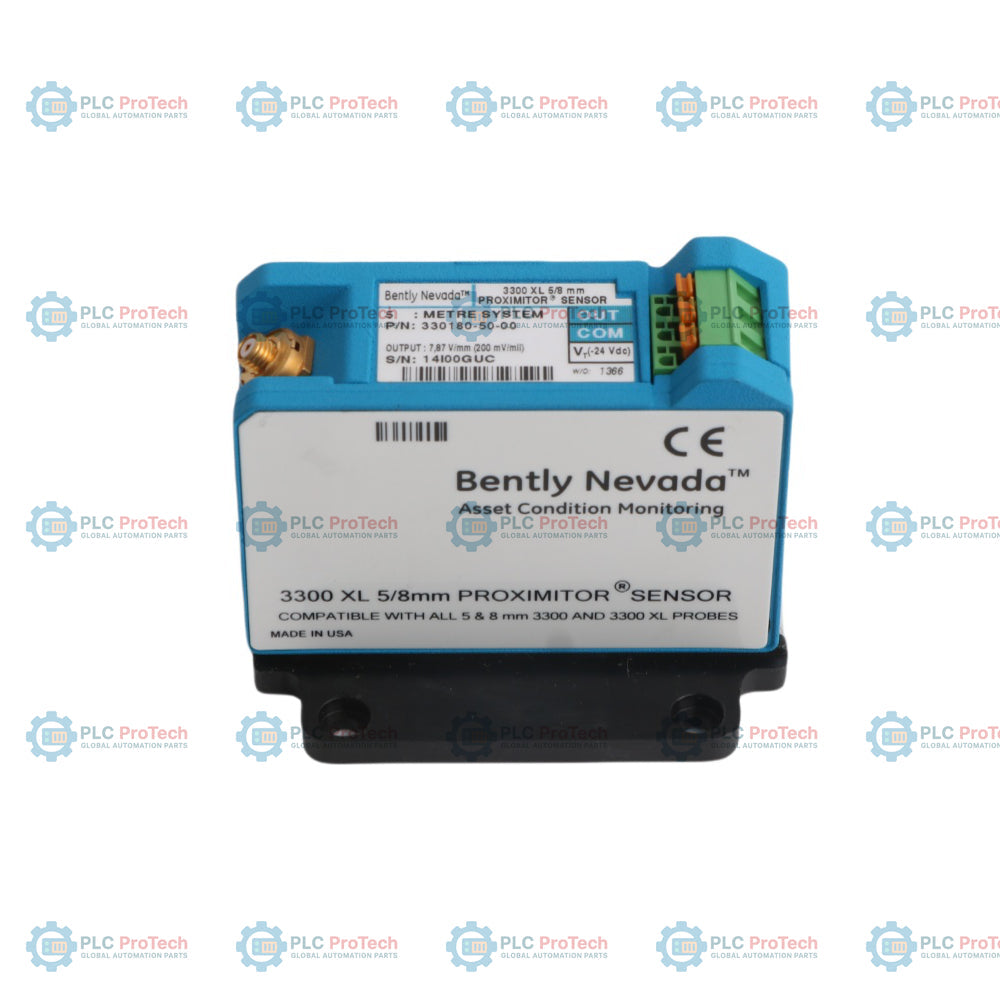

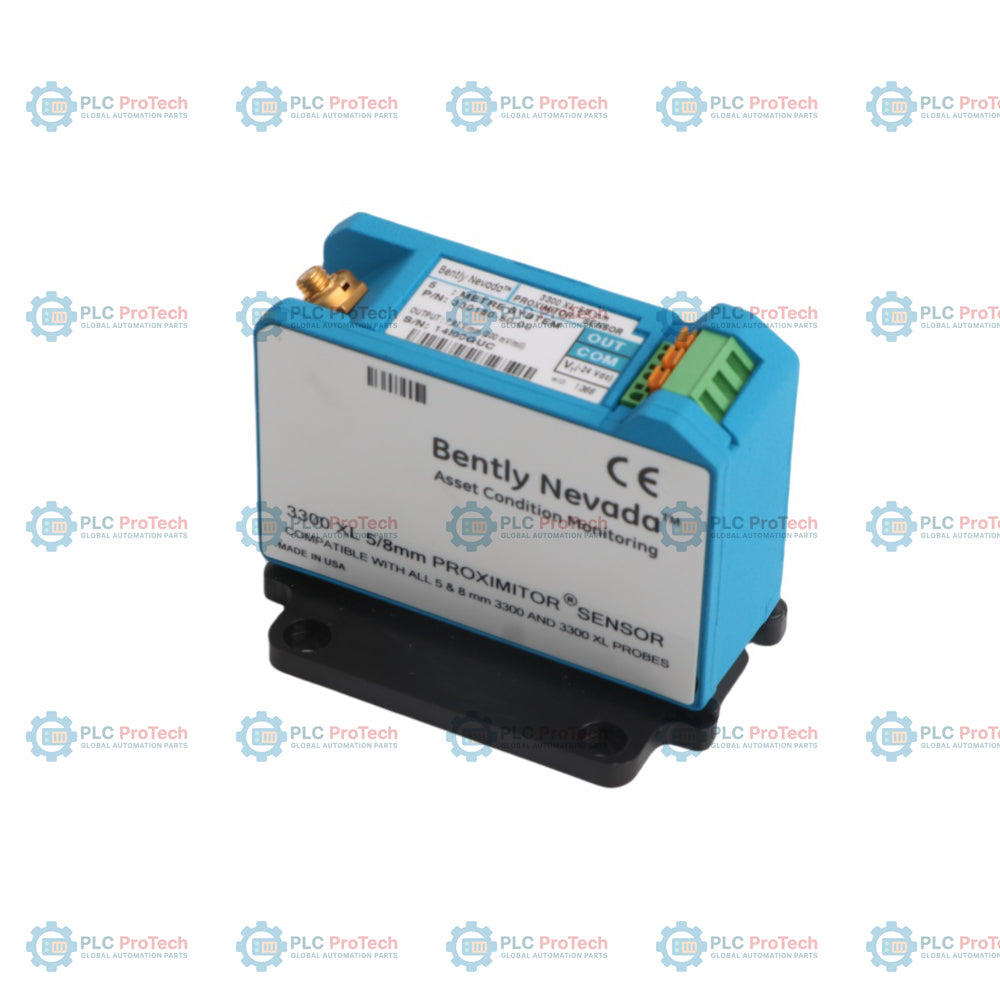

يحدد الخيار 50 (طول النظام 5.0 أمتار، تركيب على لوحة) وحزمة الاعتماد الصينية للمناطق الخطرة -CN تكوين مستشعر التقارب 3300 XL هذا — 330180-50-CN. يهيئ هذا المستشعر إشارة مجسات التقارب 3300 XL مقاس 8 مم ويقودها، محولًا إشارة التيار الدوامي عالية التردد إلى خرج إزاحة بجهد تيار مستمر متناسب لأنظمة حماية الآلات ومراقبة حالتها.
بخلاف المتغيرين بطول نظام 1.0 متر أو 9.0 أمتار، يجب توافق طول نظام الخيار 50 مع مجموعة مسبار وكابل تمديد بطول 5 أمتار لتكوين حلقة محول مُعايرة بطول 5.0 أمتار. يوفر تصميم التركيب على لوحة نمط تركيب قياسيًا من أربع فتحات قابلًا للتبديل ماديًا مع مستشعرات التقارب Proximitor القديمة من Bently Nevada، بينما يلغي العزل الكهربائي المدمج في قاعدة الغلاف الحاجة إلى لوحات عزل إضافية. تضمن حزمة الاعتماد -CN الامتثال الكامل للأطر التنظيمية الصينية المحلية للمناطق الخطرة، بما في ذلك شهادتا NEPSI وCCC، ما يتيح الاستخدام الآمن في البيئات القابلة للانفجار.
يُستخدم مستشعر التقارب 3300 XL هذا لمراقبة الآلات الدوارة. وتشمل التطبيقات الشائعة ما يلي:
يُعد 330180-50-CN تكوينًا قابلًا للطلب من مستشعر التقارب Bently Nevada 3300 XL Proximitor. ويرد أدناه تفصيل المقاطع الخاصة بوحدة SKU هذه:
| الخيار / المقطع | الرمز في وحدة SKU هذه | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330180-50-CN | مستشعر التقارب 3300 XL Proximitor، طول النظام 5.0 أمتار، تركيب على لوحة، معتمَد للمناطق الخطرة في الصين |
| الخيار A - الطول الإجمالي وطريقة التركيب | 50 | طول النظام 5.0 أمتار (16.4 قدمًا)، تركيب على لوحة |
| اللاحقة - اعتماد الوكالة | -CN | حزمة اعتماد المناطق الخطرة في الصين (NEPSI + CCC + العلامات المعمول بها) |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / الطراز | 330180-50-CN |
| نوع الجهاز | مستشعر Proximitor |
| توافق النظام | نظام محول القرب 3300 XL مقاس 8 مم |
| الطول الإجمالي للنظام | 5.0 أمتار (16.4 قدمًا) |
| تهيئة التثبيت | تركيب على اللوحة (نمط تثبيت بأربع فتحات) |
| متطلبات الدخل الكهربائي | يتطلب من -17.5 Vdc إلى -26 Vdc (عند استهلاك أقصى يبلغ 12 mA)؛ ومن -23 Vdc إلى -26 Vdc مع حواجز أمان |
| إشارة الخرج / المعاوقة | خرج جهد الإزاحة؛ مقاومة الخرج 50 أوم |
| عامل قياس النظام (ASF) | 7.87 فولت/مم (200 mV/mil) نموذجي |
| مناعة التداخلات RFI / EMI | يستوفي متطلبات CE دون استخدام قناة محمية خاصة |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| درجة حرارة التخزين | -52 درجة مئوية إلى +105 درجة مئوية (-62 درجة فهرنهايت إلى +221 درجة فهرنهايت) |
| حدود الرطوبة النسبية | تغير أقل من 3% في عامل القياس المتوسط (ASF) بعد 56 يومًا عند رطوبة نسبية تبلغ 93% |
| الأبعاد (الارتفاع × العرض × العمق) | 81.3 مم × 61.0 مم × 63.5 مم (الارتفاع × العرض × العمق) |
| الوزن | 246 غ (0.246 كجم) |
| ملصق الطرف | وصف الإشارة | دليل توصيل الأسلاك |
|---|---|---|
| OUT | خرج جهد متناسب | يُوصّل بقنوات الإدخال الديناميكية لوحدة المراقبة (الاهتزاز/الموضع) |
| COM | مشترك / تأريض | مرجع تأريض النظام |
| VT | دخل مصدر الطاقة (-24 Vdc) | دخل جهد إثارة تيار مستمر سالب (-17.5 إلى -26 Vdc) |
اتبع إرشادات التركيب الميكانيكي والكهربائي التالية لمستشعر Proximitor 330180-50-CN:
يتوافق Bently Nevada 330180-50-CN مع المعايير والاعتمادات التالية:
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330180-50-CN
Country of origin:الولايات المتحدة
نوع المنتج: مستشعر تقارب 3300 XL مقاس 8 mm
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 246ج
Dimensions: 81.3 مم × 61.0 مم × 63.5 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يحدد الخيار 50 (طول النظام 5.0 أمتار، تركيب على لوحة) وحزمة الاعتماد الصينية للمناطق الخطرة -CN تكوين مستشعر التقارب 3300 XL هذا — 330180-50-CN. يهيئ هذا المستشعر إشارة مجسات التقارب 3300 XL مقاس 8 مم ويقودها، محولًا إشارة التيار الدوامي عالية التردد إلى خرج إزاحة بجهد تيار مستمر متناسب لأنظمة حماية الآلات ومراقبة حالتها.
بخلاف المتغيرين بطول نظام 1.0 متر أو 9.0 أمتار، يجب توافق طول نظام الخيار 50 مع مجموعة مسبار وكابل تمديد بطول 5 أمتار لتكوين حلقة محول مُعايرة بطول 5.0 أمتار. يوفر تصميم التركيب على لوحة نمط تركيب قياسيًا من أربع فتحات قابلًا للتبديل ماديًا مع مستشعرات التقارب Proximitor القديمة من Bently Nevada، بينما يلغي العزل الكهربائي المدمج في قاعدة الغلاف الحاجة إلى لوحات عزل إضافية. تضمن حزمة الاعتماد -CN الامتثال الكامل للأطر التنظيمية الصينية المحلية للمناطق الخطرة، بما في ذلك شهادتا NEPSI وCCC، ما يتيح الاستخدام الآمن في البيئات القابلة للانفجار.
يُستخدم مستشعر التقارب 3300 XL هذا لمراقبة الآلات الدوارة. وتشمل التطبيقات الشائعة ما يلي:
يُعد 330180-50-CN تكوينًا قابلًا للطلب من مستشعر التقارب Bently Nevada 3300 XL Proximitor. ويرد أدناه تفصيل المقاطع الخاصة بوحدة SKU هذه:
| الخيار / المقطع | الرمز في وحدة SKU هذه | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330180-50-CN | مستشعر التقارب 3300 XL Proximitor، طول النظام 5.0 أمتار، تركيب على لوحة، معتمَد للمناطق الخطرة في الصين |
| الخيار A - الطول الإجمالي وطريقة التركيب | 50 | طول النظام 5.0 أمتار (16.4 قدمًا)، تركيب على لوحة |
| اللاحقة - اعتماد الوكالة | -CN | حزمة اعتماد المناطق الخطرة في الصين (NEPSI + CCC + العلامات المعمول بها) |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / الطراز | 330180-50-CN |
| نوع الجهاز | مستشعر Proximitor |
| توافق النظام | نظام محول القرب 3300 XL مقاس 8 مم |
| الطول الإجمالي للنظام | 5.0 أمتار (16.4 قدمًا) |
| تهيئة التثبيت | تركيب على اللوحة (نمط تثبيت بأربع فتحات) |
| متطلبات الدخل الكهربائي | يتطلب من -17.5 Vdc إلى -26 Vdc (عند استهلاك أقصى يبلغ 12 mA)؛ ومن -23 Vdc إلى -26 Vdc مع حواجز أمان |
| إشارة الخرج / المعاوقة | خرج جهد الإزاحة؛ مقاومة الخرج 50 أوم |
| عامل قياس النظام (ASF) | 7.87 فولت/مم (200 mV/mil) نموذجي |
| مناعة التداخلات RFI / EMI | يستوفي متطلبات CE دون استخدام قناة محمية خاصة |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| درجة حرارة التخزين | -52 درجة مئوية إلى +105 درجة مئوية (-62 درجة فهرنهايت إلى +221 درجة فهرنهايت) |
| حدود الرطوبة النسبية | تغير أقل من 3% في عامل القياس المتوسط (ASF) بعد 56 يومًا عند رطوبة نسبية تبلغ 93% |
| الأبعاد (الارتفاع × العرض × العمق) | 81.3 مم × 61.0 مم × 63.5 مم (الارتفاع × العرض × العمق) |
| الوزن | 246 غ (0.246 كجم) |
| ملصق الطرف | وصف الإشارة | دليل توصيل الأسلاك |
|---|---|---|
| OUT | خرج جهد متناسب | يُوصّل بقنوات الإدخال الديناميكية لوحدة المراقبة (الاهتزاز/الموضع) |
| COM | مشترك / تأريض | مرجع تأريض النظام |
| VT | دخل مصدر الطاقة (-24 Vdc) | دخل جهد إثارة تيار مستمر سالب (-17.5 إلى -26 Vdc) |
اتبع إرشادات التركيب الميكانيكي والكهربائي التالية لمستشعر Proximitor 330180-50-CN:
يتوافق Bently Nevada 330180-50-CN مع المعايير والاعتمادات التالية:
