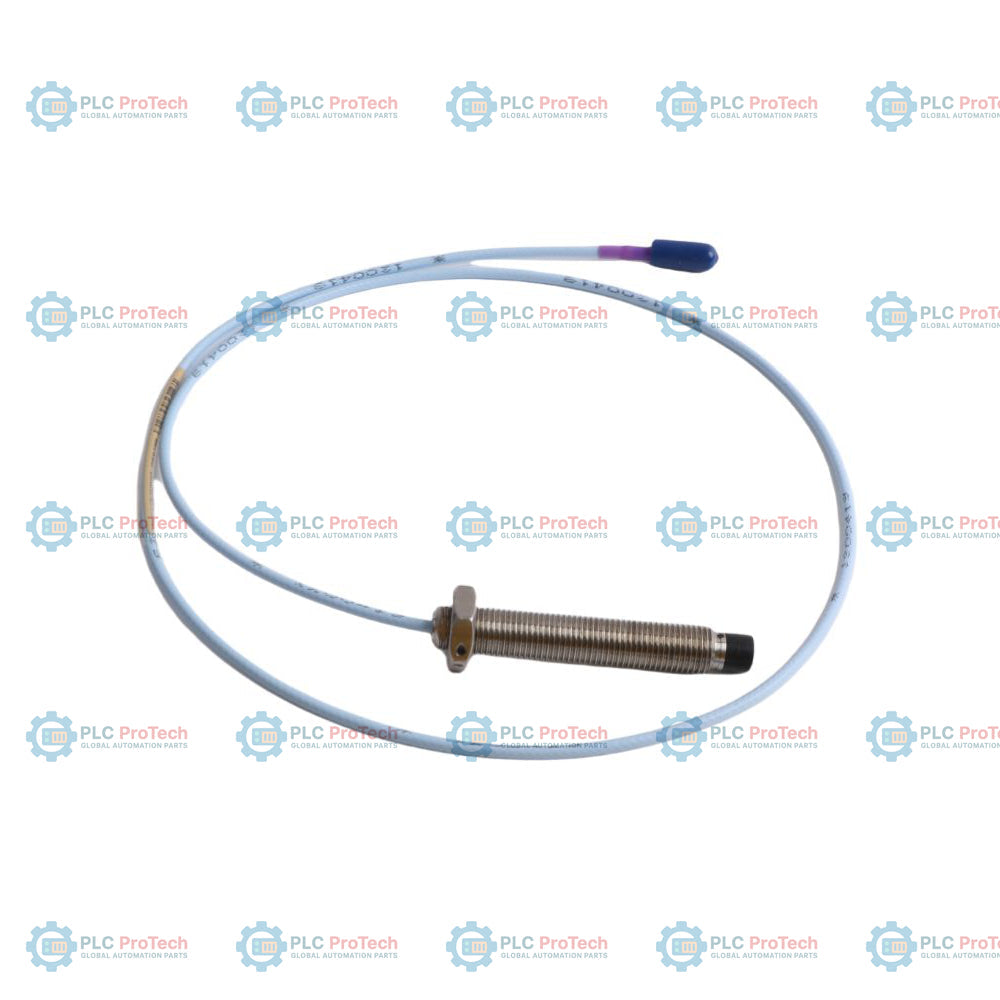

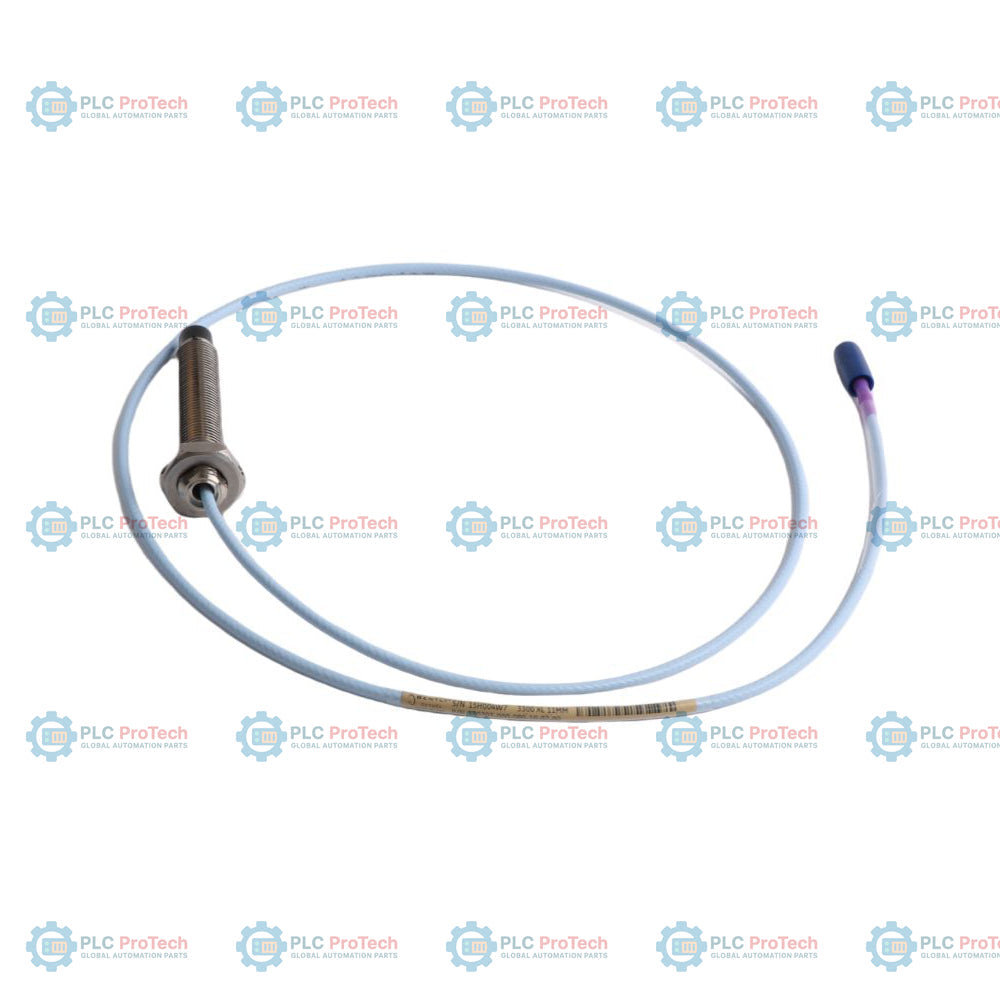

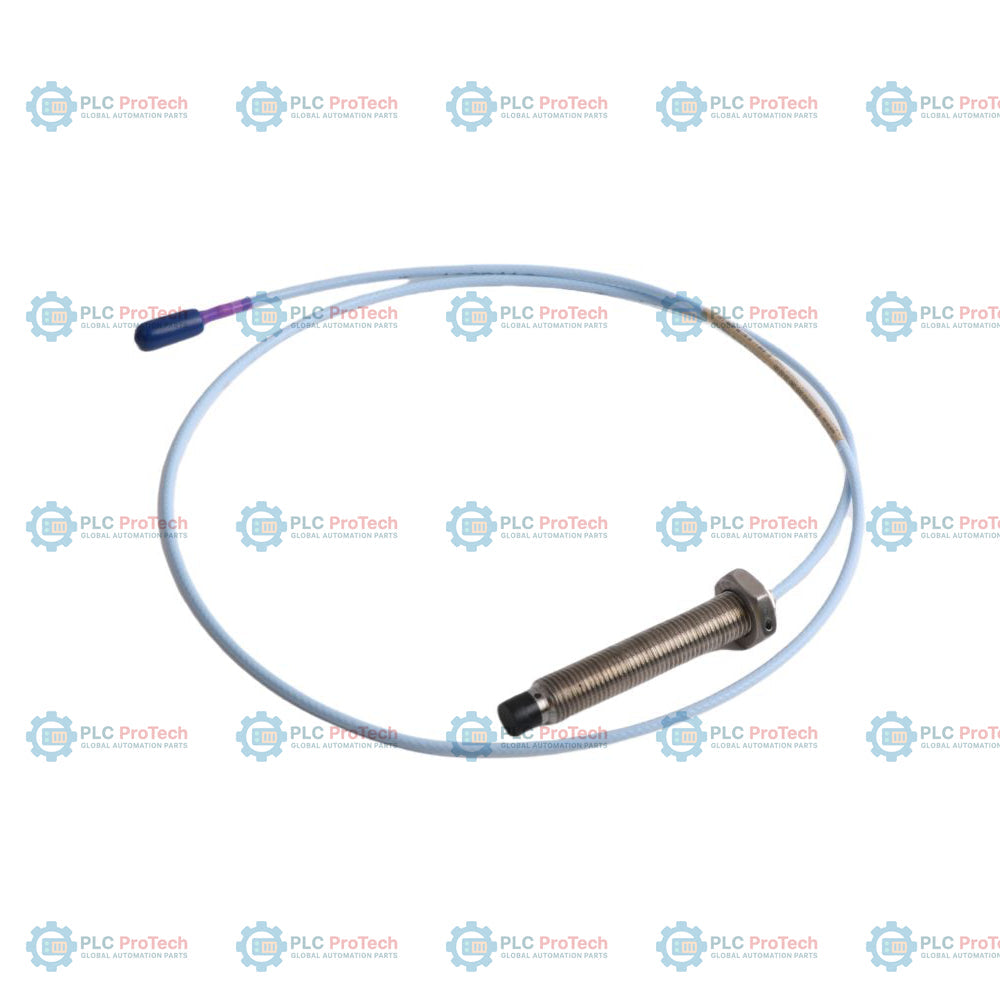

Bently Nevada 330703-000-026-10-01-05 3300 XL 11 مم مسبار قرب

SKU 330703-000-026-10-01-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330703-000-026-10-01-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار تقارب 3300 XL مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330703-000-026-10-01-05: مسبار تقارب 3300 XL ‏11 مم يتميز بسن متري M14 x 1.5 من دون تدريع، ومهيأ بطول غير ملولب قدره 0 مم (الخيار 000)، وطول هيكل إجمالي قدره 26 مم (الخيار 026)، وطول إجمالي قدره 1.0 م (الخيار 10)، وموصل ClickLoc مع واقٍ (الخيار 01)، واعتمادات متعددة للمناطق الخطرة (الخيار 05).

يُستخدم مستشعر الإزاحة بالتيارات الدوامية غير التلامسي هذا لمراقبة اهتزاز وموضع الآلات ذات محامل الغشاء المائع ضمن نظام محولات 3300 XL ‏11 مم. يوفر الطرف الأكبر مقاس 11 مم لهذا النظام نطاقًا خطيًا ممتدًا قدره 4.0 مم (160 ميل)، ويُستخدم في التطبيقات التي تتطلب نطاقًا أوسع، مثل الموضع المحوري والتمدد التفاضلي للمنحدر وقياسات سقوط القضيب. وبخلاف متغيرات التكوين الأخرى التي تستخدم سنونًا قياسية أو كابلات مدرعة، يتميز هذا المسبار المتري غير المدرع المحدد بسن M14 x 1.5، ويأتي مزودًا بواقي موصل من الفلوروسيليكون مثبت مسبقًا لحماية وصلة ClickLoc متحد المحور من التلوث.

الميزات

تصميم سن متري M14 x 1.5: هيكل غير مدرع بجزء غير ملولب طوله 0 مم وطول هيكل قدره 26 مم، للتركيب المباشر في تطبيقات اللولبة المترية.
واقي موصل مدمج: غلاف فلوروسيليكون مثبت مسبقًا يحمي وصلة ClickLoc متحد المحور المصغّرة من الزيت والغبار والرطوبة.
طرف 11 مم ممتد: يدعم نطاقًا خطيًا قدره 4.0 مم (160 ميل)، ما يتيح قياس الموضع والاهتزاز على الأهداف الأكبر.
إجمالي طول 1.0 متر: مصمم لتكوينات الأنظمة القياسية بطول 5.0 أو 9.0 أمتار عند إقرانه بكابل التمديد 3300 XL ‏11 مم المطابق.
اعتماد المناطق الخطرة (الخيار 05): معتمد للتركيبات الآمنة جوهريًا وغير المسببة للاشتعال في أجواء الغازات والأتربة القابلة للانفجار، بموجب اعتمادات CSA وATEX وIECEx.

التطبيقات

قياسات الموضع المحوري (الدفع) في التوربينات البخارية والتوربينات البخارية الضاغطة
قياسات التمدد التفاضلي للمنحدر في التوربينات البخارية الصناعية
مراقبة موضع القضيب أو سقوطه في ضواغط الغاز الترددية
قياسات اهتزاز العمود الشعاعي وموضعه في الآلات الصناعية الكبيرة
التقاط إشارات مقياس سرعة الدوران، والسرعة الصفرية، ومرجع الطور (Keyphasor)

معلومات الطلب

مقطع الخيار	قيمة الرمز	معنى التكوين
الطراز الأساسي	330703	مسبار تقارب 3300 XL ‏11 مم، سن M14 x 1.5، من دون تدريع
A - الطول غير الملولب	000	طول غير ملولب 0 مم
B - طول الهيكل الإجمالي	026	طول الهيكل الإجمالي 26 مم
C - الطول الإجمالي	10	إجمالي الطول 1.0 متر (3.3 قدم)
D - نوع الموصل والكابل	01	موصل ClickLoc متحد المحور مصغّر مع واقٍ للموصل، كابل قياسي
E - اعتماد الجهة	05	اعتمادات متعددة (CSA وATEX وIECEx)

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء / الطراز	330703-000-026-10-01-05
قطر طرف المسبار	11 مم
مواصفة السن اللولبي	سن لولبي M14 x 1.5 ‏(من دون تدريع)
الطول غير الملولب	0 مم
الطول الكلي للهيكل	26 مم
الطول الإجمالي للمسبار	1.0 متر ‏(3.3 أقدام)
نوع الكابل	كابل ثلاثي المحاور معزول بمادة فلوروإيثيلين بروبيلين (FEP)، بمقاومة 75 أوم
نوع الموصل	موصل ClickLoc محوري مصغر ذكر
واقي الموصل	واقي من الفلوروسيليكون مثبت مسبقًا عند طرف الموصل الأنثى
النطاق الخطي	4.0 مم ‏(160 mils)، من حوالي 0.5 مم إلى 4.5 مم ‏(20 إلى 180 mils)
عامل القياس (ISF)	3.94 V/mm ‏(100 mV/mil) +/- 10%
إعداد الفجوة الموصى به	2.5 مم ‏(100 mils)
الانحراف عن الخط المستقيم (DSL)	أقل من +/- 0.10 مم ‏(+/- 4 mils) ضمن النطاق القياسي
استجابة التردد	من 0 إلى 8 kHz ‏(+0، -3 dB نموذجيًا)
مادة طرف المسبار	كبريتيد متعدد الفينيلين (PPS)
مادة هيكل المسبار	فولاذ مقاوم للصدأ AISI 304 ‏(SST)
مادة الموصل	نحاس مطلي بالذهب
الحد الأقصى لعزم دوران الهيكل	63.3 N-m ‏(560 in-lb)
عزم دوران الهيكل الموصى به	21.1 N-m ‏(187 in-lb)
الحد الأدنى لنصف قطر انحناء الكابل	25.4 مم ‏(1.0 بوصة)
قوة الشد (الحد الأقصى المصنف)	330 N ‏(75 lb) بين هيكل المسبار وسلك توصيل المسبار
نطاق درجة حرارة تشغيل المسبار	-52 degC إلى +177 degC ‏(-62 degF إلى +351 degF)
الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر مع حماية الموصلات
مانع ضغط المسبار	حلقة O من Viton بين طرف المسبار والهيكل

إرشادات التركيب

معايرة فجوة المسبار: اضبط فجوة بدء اسمية تبلغ 2.5 مم (100 mils). تحقق من قراءة الفجوة الكهربائية باستخدام فولتميتر قبل التثبيت.
حدود عزم الدوران: أحكم ربط جسم المسبار M14 x 1.5 بعزم الدوران الموصى به البالغ 21.1 N-m ‏(187 in-lb). لا تتجاوز الحد الأقصى البالغ 63.3 N-m ‏(560 in-lb).
حماية الكابل: حافظ على موصلات ClickLoc المحورية خالية من الغبار والماء وزيت التوربين. تأكد من تثبيت واقي الموصل المثبت مسبقًا بإحكام.
تمديد الكابل: حافظ على نصف قطر انحناء أدنى للكابل يبلغ 25.4 مم (1.0 بوصة) على امتداد المسار بالكامل لمنع تلف الدرع المحوري.

الامتثال والشهادات

معايير التوافق الكهرومغناطيسي: EN 61000-6-2 وEN 61000-6-4
RoHS: الامتثال للتوجيه 2011/65/EU وChina RoHS ‏(EFUP لمدة 15 عامًا)
اعتمادات المناطق الخطرة (الخيار 05): شهادات CSA وATEX وIECEx للبيئات من الفئة I، المناطق 0/1/2 والتقسيم 1/2 (تصنيفات آمنة جوهريًا وغير مسببة للاشتعال).
السلامة الوظيفية: متوافق مع SIL 2 ‏(HFT = 0) وSIL 3 ‏(HFT = 1) عند استخدامه في أنظمة سلامة مهيأة بشكل صحيح.

FAQ

ماذا يعني خيار الموصل ونوع الكابل «01» لهذا المسبار؟

يشير الرمز «01» إلى أن هذا المسبار مزوّد بموصل ClickLoc محوري مصغّر مُثبّت مسبقًا، مع واقٍ من الفلوروسيليكون للموصل، على كابل ثلاثي المحاور قياسي بمقاومة 75 أوم.

ما مواصفات اللولب والتدريع للمسبار 330703؟

يشير الطراز الأساسي 330703 إلى لولب متري M14 x 1.5 من دون تدريع، ما يتيح تركيبه مباشرةً في الآلات ذات الثقوب الملولبة المترية من دون الحجم الزائد للغلاف المعدني الواقي.

كيف تُحدَّد أبعاد الطول غير الملولب وطول الغلاف في هذا التكوين؟

يبلغ الطول غير الملولب في هذا التكوين المحدد (330703-000-026-10-01-05) ‏0 مم (الخيار 000)، بينما يبلغ الطول الإجمالي للغلاف 26 مم (الخيار 026).

هل يمكن توصيل هذا المسبار بطول 1.0 متر مباشرةً بمستشعر Proximitor ‏3300 XL؟

يتطلب المسبار بطول 1.0 متر كابل تمديد مطابقًا من نوع 3300 XL بمقاس 11 مم (مثل 330730) للوصول إلى طول النظام الإجمالي المطلوب من مستشعر Proximitor، وهو 5.0 أو 9.0 أمتار.
