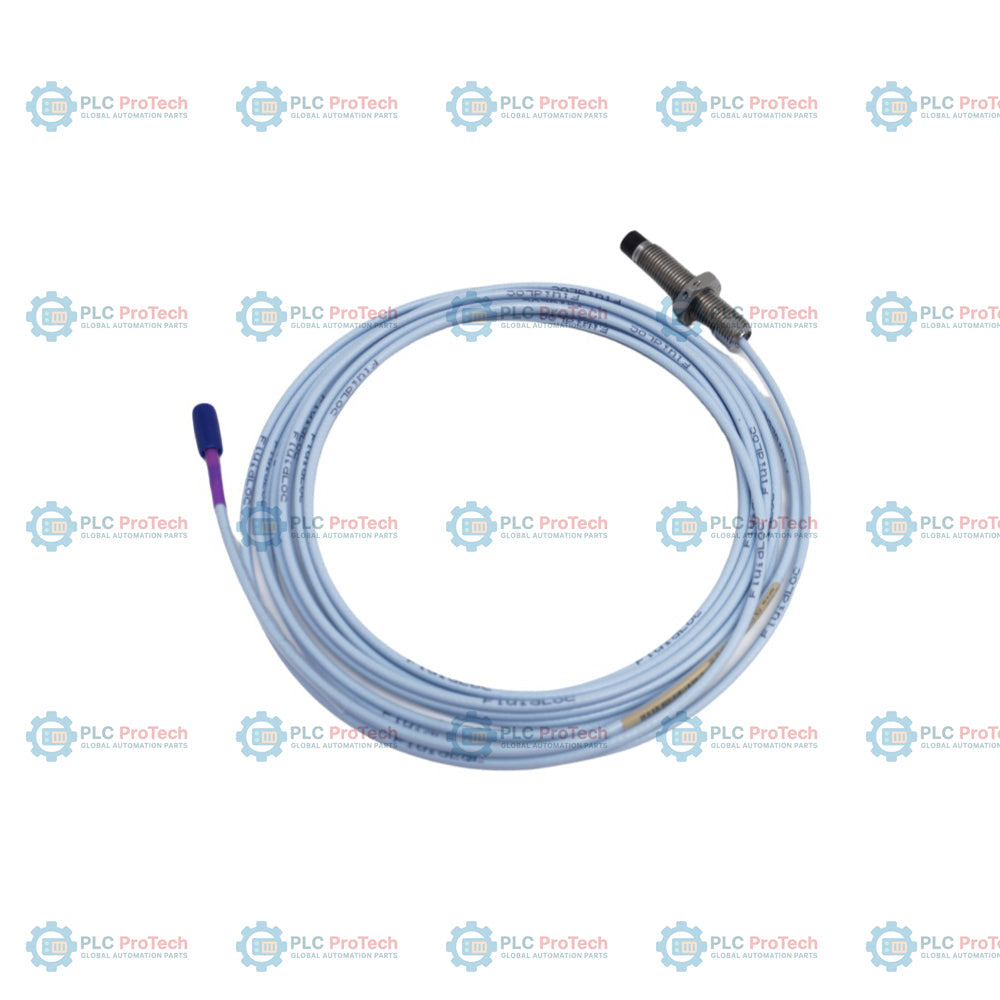

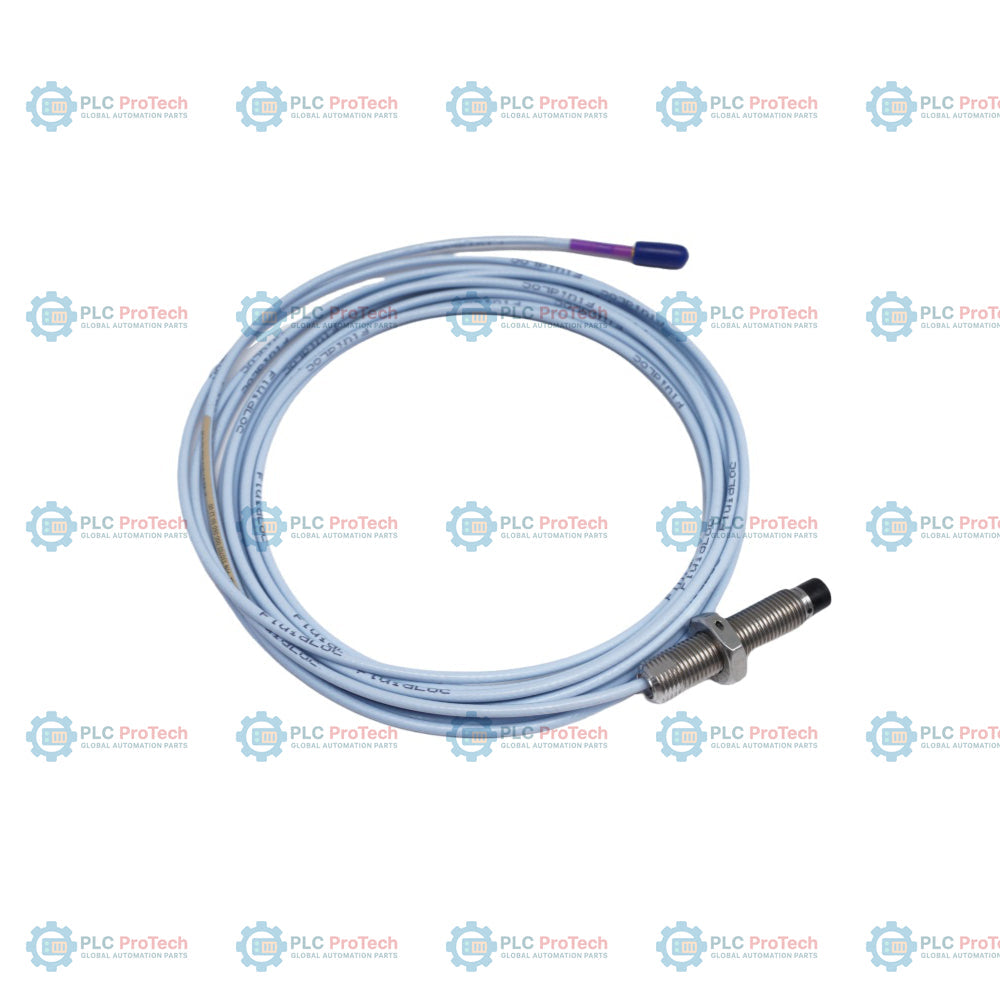

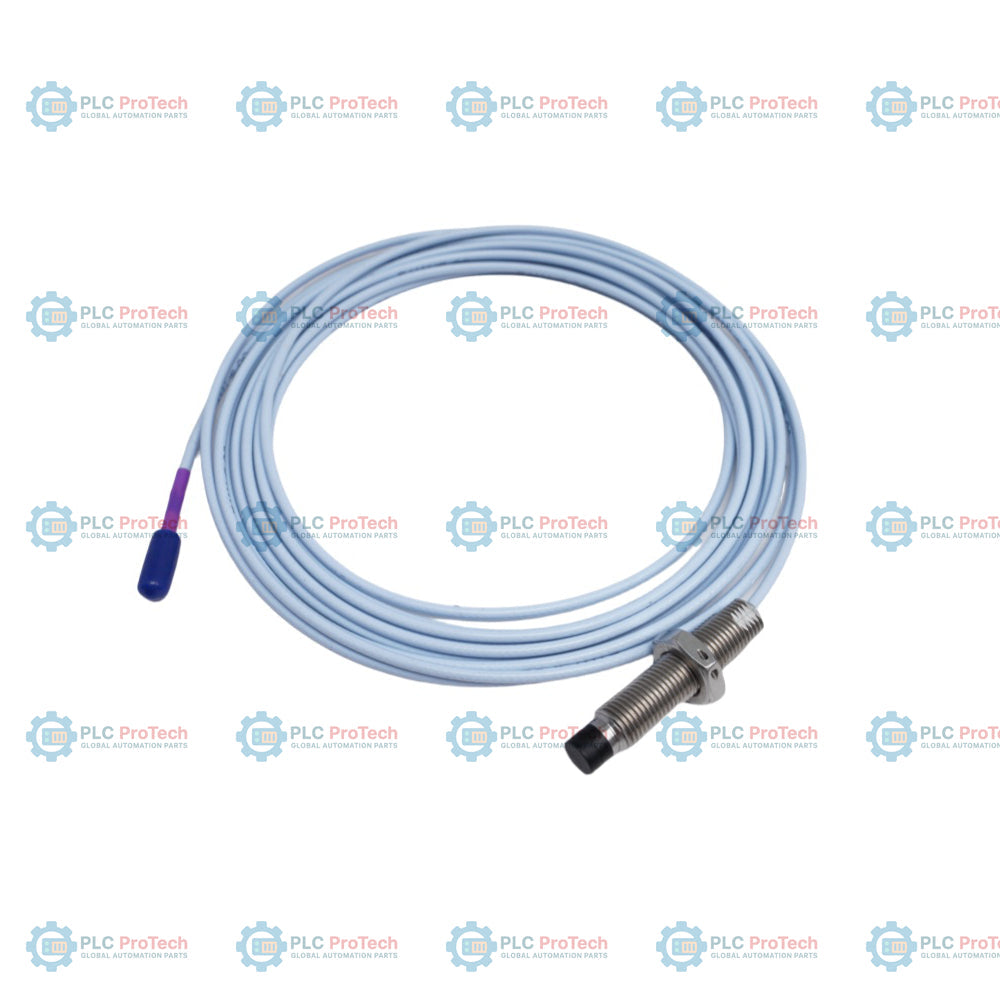

Bently Nevada 330703-000-060-90-02-00 مسبار تقارب 3300 XL مقاس 11 مم

SKU 330703-000-060-90-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330703-000-060-90-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار تقارب 3300 XL مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد الخيار 000 (طول غير ملولب 0 مم)، والخيار 060 (طول الهيكل الإجمالي 60 مم)، والخيار 90 (إجمالي الطول 9.0 أمتار) المسبار 330703-000-060-90-02-00 3300 XL ‏11 مم للقرب، الذي يتميز بسن متري M14 × 1.5 دون درع حماية وكابل قياسي مزود بموصل محوري مصغر ClickLoc (الخيار 02). ويُستخدم هذا التكوين المحدد لقياس الاهتزاز والإزاحة دون تلامس في الآلات المزودة بمحامل ذات غشاء زيتي، حيث يوفر تركيبًا متريًا قياسيًا عندما لا تكون جلبة الحماية الميكانيكية ضرورية.

ينتمي المسبار إلى نظام 3300 XL ‏11 مم، الذي يوفر خرجًا بمقدار 3.94 فولت/مم (100 مللي فولت/ميل) ونطاقًا خطيًا قدره 4.0 مم (160 ميل). وبما أن هذا الطراز يتميز بإجمالي طول يبلغ 9.0 أمتار، فإنه يتصل مباشرة بمستشعر Proximitor بطول 9.0 أمتار، مما يلغي الحاجة إلى كابل تمديد وسيط ويقلل إجمالي نقاط التوصيل في خط المستشعر.

الميزات

خيار جسم بسن متري M14 × 1.5 (330703) للدمج المباشر في منافذ الآلات المترية دون درع حماية.
طول غير ملولب 0 مم (الخيار 000)، ما يتيح التعشيق الكامل للسن داخل هياكل الآلات رقيقة الجدران.
طول هيكل إجمالي 60 مم (الخيار 060)، ما يوفر جسم مسبار صلبًا لتركيب مستقر.
إجمالي طول 9.0 أمتار (الخيار 90)، ما يتيح التوصيل المباشر بمستشعر Proximitor بطول 9.0 أمتار.
موصل محوري مصغر Miniature ClickLoc (الخيار 02) للتوصيل القياسي للإشارة.
مادة طرف من كبريتيد البولي فينيلين (PPS) توفر مقاومة للتآكل الكيميائي وتسرب الرطوبة.

التطبيقات

قياسات الموضع المحوري (الدفع) في توربينات البخار والغاز.
قياسات التمدد التفاضلي التدريجي في توربينات توليد الطاقة.
مراقبة موضع القضيب أو سقوطه في الضواغط الترددية.
قياسات مراجع الطور لمقياس سرعة الدوران، والسرعة الصفرية، وKeyphasor.
مراقبة الاهتزاز الشعاعي وإزاحة العمود في المحامل ذات الغشاء الزيتي.

معلومات الطلب

الخيار	الرمز في وحدة SKU هذه	الوصف
الطراز الأساسي	330703	مسبار 3300 XL ‏11 مم، سن M14 × 1.5، بدون درع حماية
A - خيار الطول غير الملولب	000	طول غير ملولب 0 مم (هيكل ملولب بالكامل)
B - خيار طول الهيكل الإجمالي	060	طول الهيكل الإجمالي 60 مم
C - خيار الطول الإجمالي	90	إجمالي الطول 9.0 أمتار (29.5 قدمًا)
D - خيار نوع الموصل والكبل	02	موصل محوري مصغر ClickLoc، كبل قياسي
E - خيار اعتماد الجهة المختصة	00	غير مطلوب

المواصفات الفنية

المعلمة	القيمة / المواصفة
الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الطراز	330703-000-060-90-02-00
نوع النظام	نظام محول القرب 3300 XL مقاس 11 مم
قطر طرف المسبار	‏11 مم
مقاس اللولب	سن لولب M14 x 1.5 (من دون تدريع)
النطاق الخطي	‏4.0 مم ‏(160 mils)، من حوالي 0.5 إلى 4.5 مم ‏(20 إلى 180 mils)
عامل المقياس (ISF)	‏3.94 V/mm ‏(100 mV/mil) ‎+/-10%
إعداد الفجوة الموصى به	‏2.5 مم ‏(100 mils)
مقاومة التيار المستمر للمسبار	‏8.5 +/-1.1 أوم (بين الموصل المركزي والموصل الخارجي لمسبار بطول 9.0 م)
مادة الطرف	بولي فينيلين كبريتيد (PPS)
مادة الغلاف	فولاذ AISI 304 المقاوم للصدأ (SST)
نوع الكبل	كبل ثلاثي المحاور بقوة 75 أوم، معزول بالبروبيلين فلوريد الإيثيلين (FEP)
نوع الموصل	موصل محوري مصغر ClickLoc ذكر (نحاس مطلي بالذهب)
قوة الشد	‏330 N ‏(75 lb) الحد الأقصى المقنن بين غلاف المسبار والسلك
عزم غلاف المسبار	‏21.1 N-m ‏(187 in-lb) موصى به؛ ‏63.3 N-m ‏(560 in-lb) الحد الأقصى المقنن
نطاق درجة حرارة التشغيل	من ‎-52 degC إلى ‎+177 degC ‏(من ‎-62 degF إلى ‎+351 degF)
إحكام منع الضغط	مانع تسرب للضغط التفاضلي بين طرف المسبار والغلاف باستخدام حلقة O من Viton
الرطوبة النسبية	تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات

إرشادات التركيب

لتجنب التماسك أثناء التركيب، تأكد من ألا يتجاوز تعشيق سن لولب المسبار في المنفذ M14 x 1.5 مقدار 21 مم. أحكم ربط غلاف المسبار بعزم الربط الموصى به البالغ 21.1 N-m ‏(187 in-lb)، مع الحرص على عدم تجاوز الحد الأقصى المقنن البالغ 63.3 N-m ‏(560 in-lb). يبلغ الحد الأدنى لنصف قطر انحناء الكبل المحوري المعزول بـ FEP مقدار 25.4 مم ‏(1.0 in). احمِ جميع نقاط وصل الموصلات باستخدام واقيات الموصلات أو شريط مناسب لمنع تلوث السوائل والحفاظ على سلامة الإشارة.

الامتثال والشهادات

يمتثل لتوجيه الجماعة الأوروبية للتوافق الكهرومغناطيسي EMC ‏2014/30/EU (من خلال المعيارين EN 61000-6-2 وEN 61000-6-4) وتوجيه تقييد استخدام المواد الخطرة RoHS ‏2011/65/EU. عند اشتراط موافقات الجهات المختصة، يمكن اعتماد الأنظمة وفق ATEX وIECEx ومخططات الرسومات لأمريكا الشمالية (يشير الخيار 00 إلى عدم توريد حزمة اعتماد للمناطق الخطرة مع وحدة SKU المحددة القابلة للطلب).

FAQ

ما التكوين الذي يتمتع به المسبار 330703-000-060-90-02-00؟

يحتوي هذا المسبار تحديدًا على سن لولبي متري M14 x 1.5 من دون تدريع، وطول إجمالي للهيكل يبلغ 60 مم مع طول غير مسنن يبلغ 0 مم (مسنن بالكامل)، وطول كابل إجمالي يبلغ 9.0 أمتار، وموصل محوري قياسي ClickLoc.

هل يلزم استخدام كابل تمديد لهذا المسبار؟

لا. نظرًا إلى أن المسبار مُهيأ بطول إجمالي يبلغ 9.0 أمتار (الخيار 90)، فإنه يتصل مباشرةً بمستشعر Proximitor بطول 9.0 أمتار من دون الحاجة إلى كابل تمديد وسيط.

ما النطاق الخطي لمسبار القرب هذا مقاس 11 مم؟

يتمتع مسبار القرب مقاس 11 مم بنطاق خطي يبلغ 4.0 مم (160 ميل)، ويبدأ على بُعد 0.5 مم تقريبًا (20 ميلًا) من سطح الهدف.

ما عزم التركيب الموصى به لهذا المسبار المتري؟

عزم التركيب الموصى به لهيكل المسبار M14 x 1.5 هو 21.1 N-m (187 بوصة-رطل). ويبلغ الحد الأقصى المقدر له 63.3 N-m (560 بوصة-رطل).
