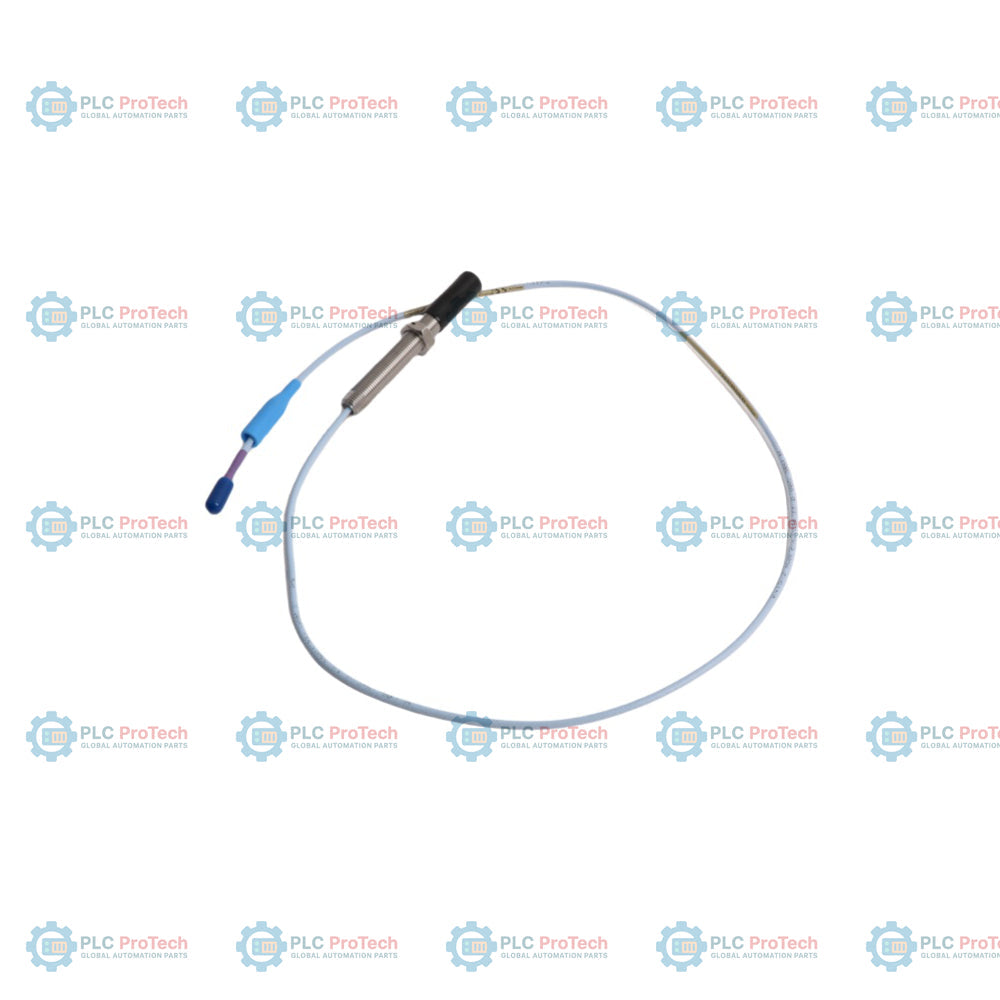

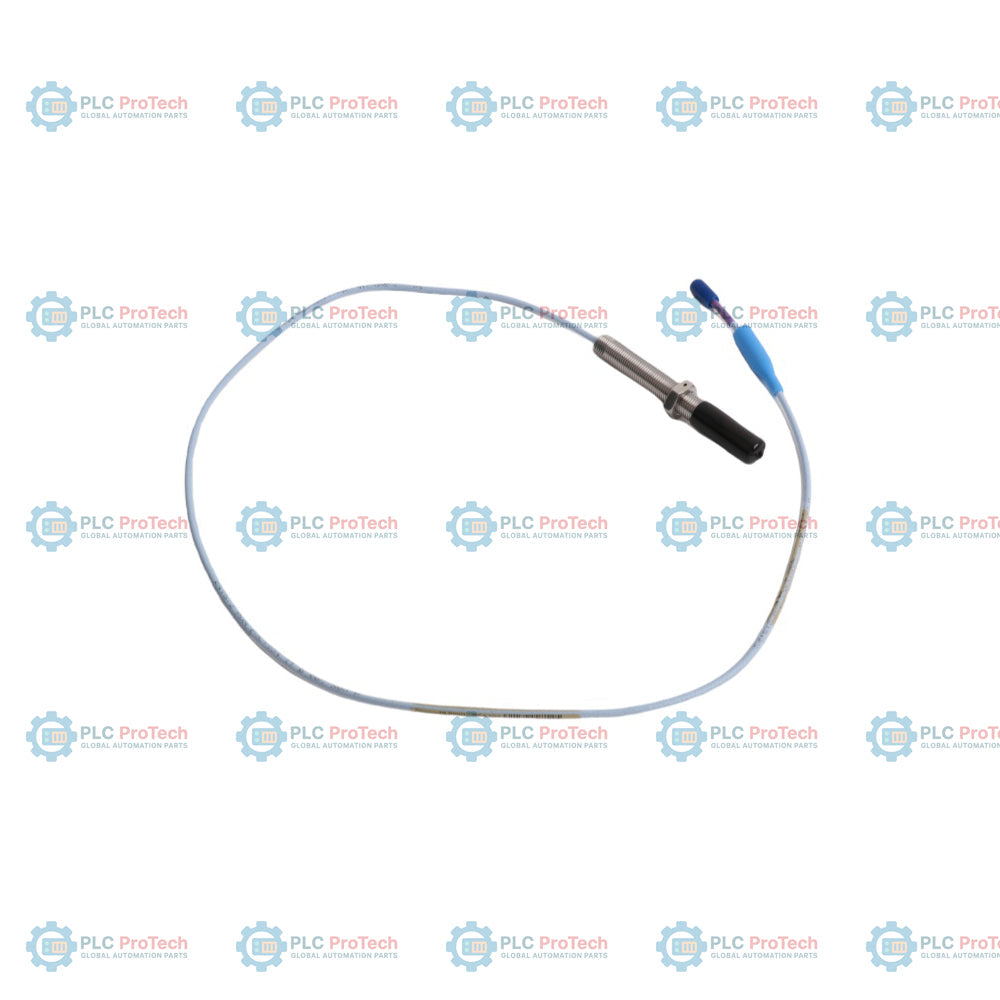

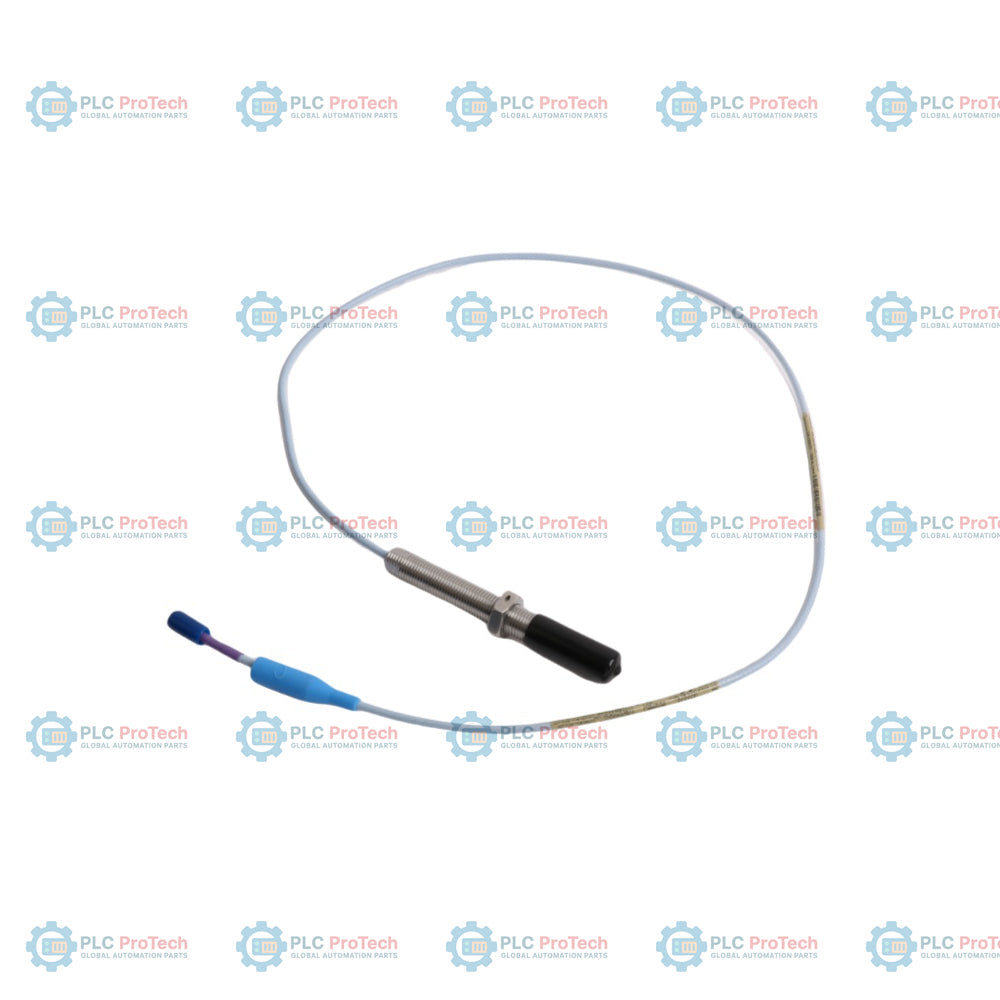

يحدد جسم المسبار ذي السن اللولبي المتري M14 × 1.5 ومن دون تدريع (الطراز الأساسي 330703)، مع طول غير ملولب قدره 20 مم (الخيار 020)، وطول هيكل إجمالي قدره 100 مم (الخيار 100)، وسلك بطول إجمالي قدره 9.0 أمتار (الخيار 90)، تكوين 330703-020-100-90-02-00 الخاص بـمسبار التقارب 3300 XL مقاس 11 مم. ويؤدي هذا المكوّن من نظام محول التيار الدوامي قياس الإزاحة من دون تلامس، موفرًا بيانات اهتزاز العمود الديناميكي وموضعه الساكن ضمن شبكات المراقبة Bently Nevada.
صُمم تكوين السن اللولبي المتري هذا من دون تدريع ميكانيكي، مما يتيح توجيهًا مرتبًا داخل القنوات الصناعية المحمية. أما الطرز الشقيقة مثل سلسلة 330704 فتتضمن تدريعًا مرنًا من الفولاذ المقاوم للصدأ AISI 302 للبيئات الميكانيكية الأشد قسوة، في حين تستخدم الطرز الأساسية 330701 أو 330702 أسنانًا لولبية قياسية 1/2-20 UNF. ويتصل طول النظام البالغ 9.0 أمتار (الخيار 90) مباشرةً بمستشعر Proximitor مطابق بطول 9.0 أمتار، من دون الحاجة إلى كابل تمديد وسيط، مما يقلل نقاط التوصيل الكهربائية في حلقة المراقبة.
| الخيار / المقطع | الرمز على وحدة حفظ المخزون هذه | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330703-020-100-90-02-00 | مسبار تقارب 3300 XL مقاس 11 مم، متري، سن لولبي M14 × 1.5، من دون تدريع |
| A - خيار الطول غير الملولب | 020 | طول غير ملولب 20 مم (بزيادات قدرها 2 مم) |
| B - خيار طول الهيكل الإجمالي | 100 | طول الهيكل الإجمالي 100 مم (بزيادات قدرها 2 مم) |
| C - خيار الطول الإجمالي | 90 | طول المسبار الإجمالي 9.0 أمتار (29.5 قدمًا) |
| D - خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار اعتماد الجهة | 00 | غير مطلوب |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء | 330703-020-100-90-02-00 |
| قطر طرف المسبار | 11 مم |
| نوع السن | M14 x 1.5 (سن متري) |
| خيار التدريع | بدون تدريع |
| الطول غير الملولب | 20 مم |
| الطول الكلي للعلبة | 100 مم |
| الطول الإجمالي للمسبار | 9.0 أمتار (29.5 قدمًا) |
| نوع الكابل | كابل قياسي ثلاثي المحاور معزول ببروبيلين فلوريد الإيثيلين (FEP) بقدرة 75 أوم |
| نوع الموصل | موصل ClickLoc محوري مصغر |
| مادة الموصل | نحاس مطلي بالذهب |
| مادة علبة المسبار | فولاذ AISI 304 المقاوم للصدأ (SST) |
| مادة طرف المسبار | كبريتيد البوليفينيلين (PPS) |
| النطاق الخطي | 4.0 مم (160 ميلًا)، من 0.5 مم تقريبًا إلى 4.5 مم (20 إلى 180 ميلًا) |
| معامل التحجيم الاسمي للنظام | 3.94 V/mm (100 mV/mil) |
| درجة حرارة التشغيل والتخزين | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| مادة إحكام المسبار | حلقة O من Viton لإحكام الضغط التفاضلي |
| الرطوبة النسبية | تكاثف بنسبة 100%، غير قابل للغمر عند حماية الموصلات |
| الحد الأقصى المقدر لقوة الشد | 330 N (75 رطلًا) بين علبة المسبار وسلك التوصيل |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 مم (1.0 بوصة) |
| الحد الأقصى المقدر لعزم علبة المسبار | 63.3 N-m (560 بوصة-رطل) |
| عزم علبة المسبار الموصى به | 21.1 N-m (187 بوصة-رطل) |
عند تركيب مسبار بسن لولبي M14 x 1.5، يجب ألا يتجاوز الحد الأقصى لطول تعشيق السن 21 مم (1.5 ضعف القطر الاسمي للسن) لتجنب الانحشار أو تلف السن. يجب الحفاظ على فئة توافق مماثلة لفئة سن المسبار الخارجي في جميع أسنان التثبيت الداخلية.
يجب ضبط فجوة المسبار باستخدام مسافة الهدف الموصى بها البالغة 2.5 مم (100 ميل)، والتي تقابل تقريبًا -9 Vdc إلى -10 Vdc عند خرج حساس Proximitor المطابق. تأكد من إحكام موصلات ClickLoc المحورية باليد؛ ولا تتجاوز عزم الموصل البالغ 0.565 N-m (5 بوصات-رطل). في البيئات ذات الرطوبة المستمرة أو التعرض للسوائل، تأكد من حماية الموصلات بملحقات إحكام مناسبة أو بأكمام قنوات.
يتوافق هذا المكوّن مع التوجيهات والمعايير التالية عند تركيبه كجزء من نظام محوّل كامل 3300 XL مقاس 11 مم:
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330703-020-100-90-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار قرب 3300 XL مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
