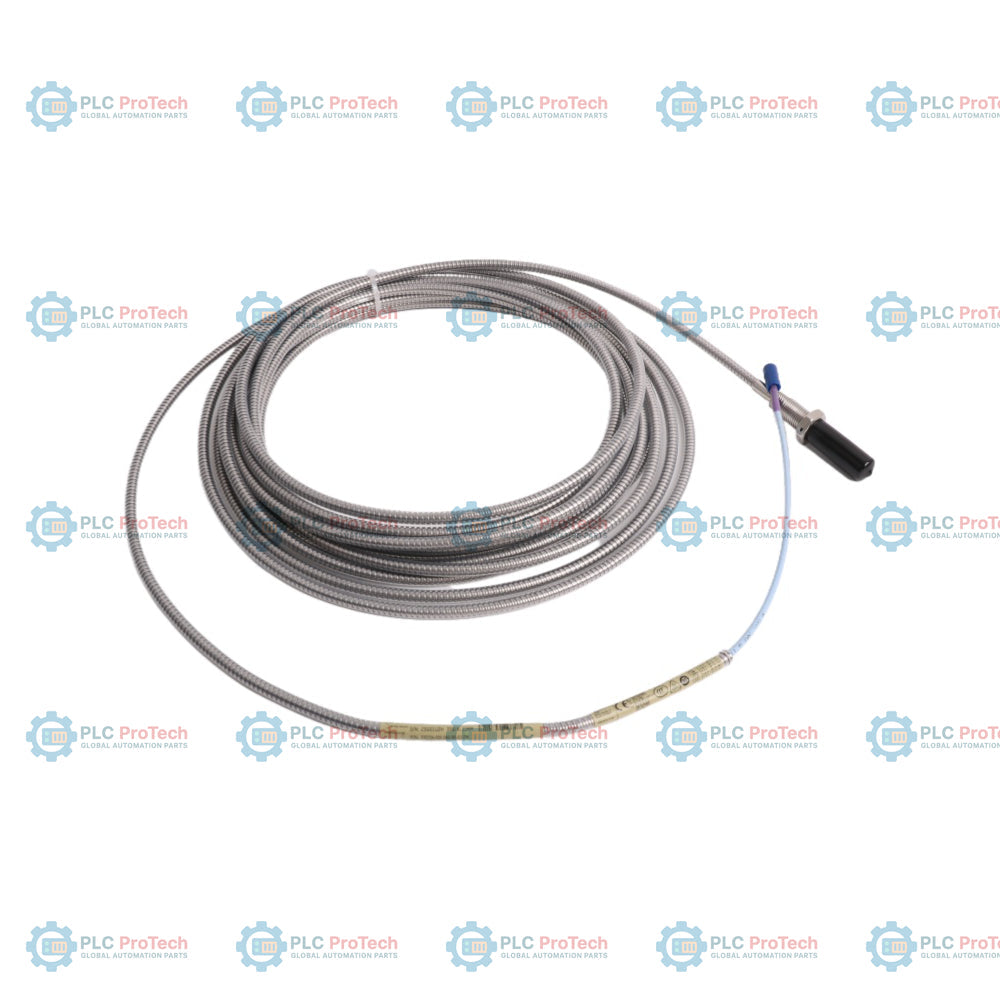

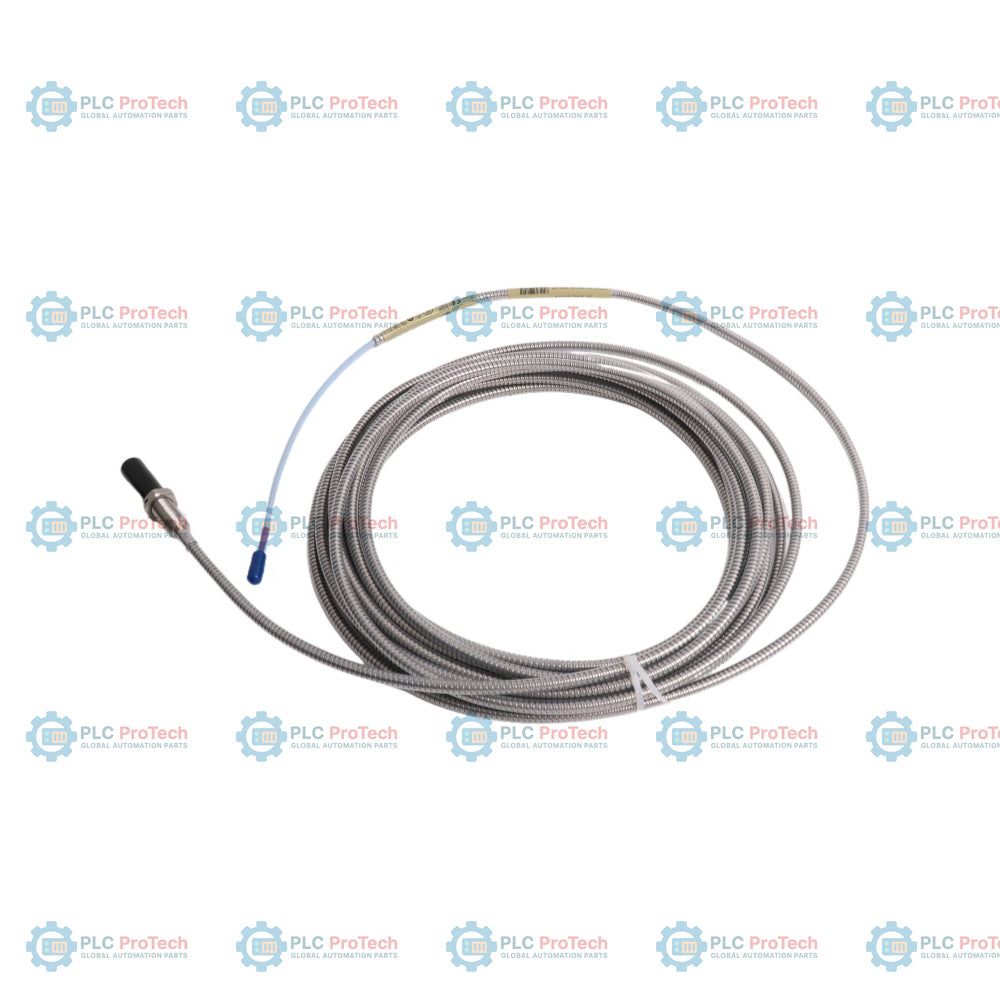

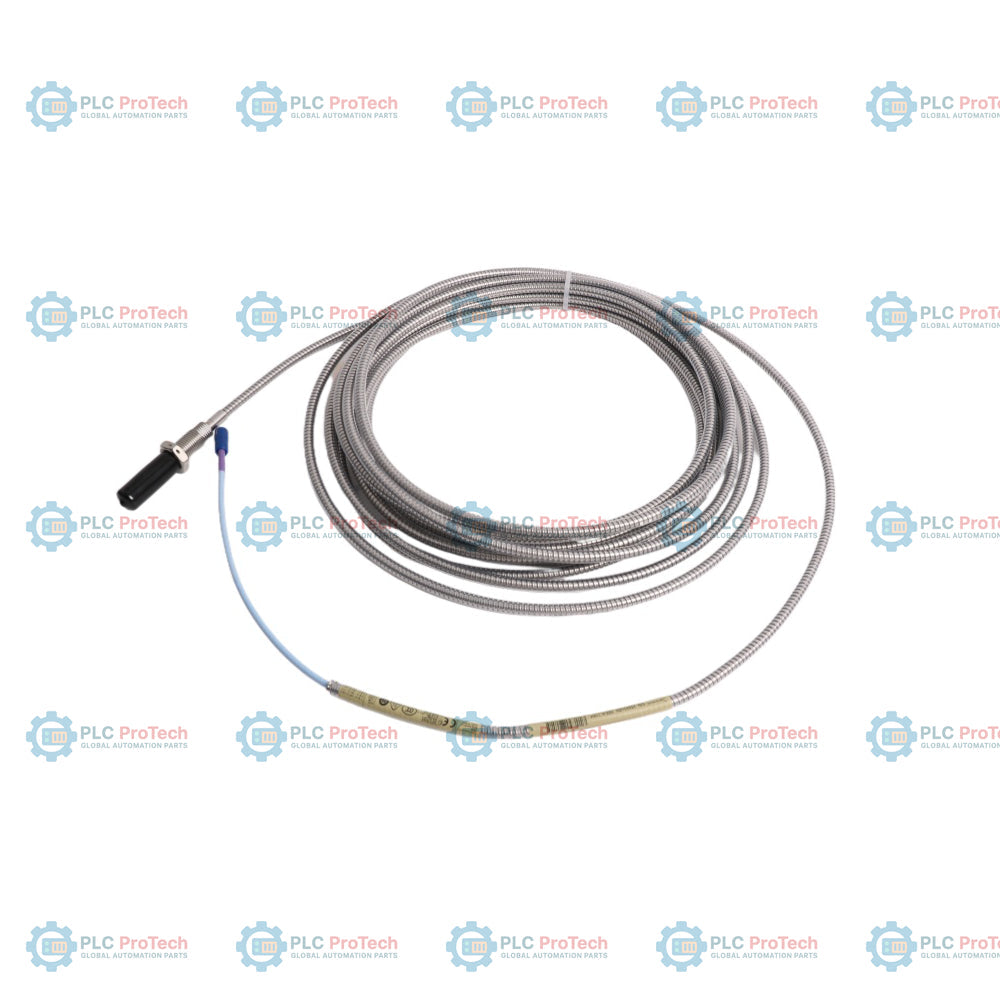

يحدد الخيار 000 (طول غير ملولب يبلغ 0 مم)، والخيار 060 (طول الهيكل الإجمالي يبلغ 60 مم)، والخيار 90 (الطول الإجمالي يبلغ 9.0 أمتار) هذا التكوين المدرع ذي اللولب المتري من Bently Nevada 330704-000-060-90-02-00، وهو مسبار قرب 3300 XL مقاس 11 مم يعمل بتيارات إيديّة ومن دون تلامس. يعمل مكوّن المحول الصناعي هذا كجزء من نظام قرب 3300 XL مقاس 11 مم، إذ يولد جهد خرج خطيًا يتناسب مع المسافة بين طرف المسبار وسطح مستهدف، مثل عمود دوار. ويجعل اللولب المتري M14 × 1.5 والتدريع المرن القياسي هذا المسبار مناسبًا للتركيب في أغطية الآلات حيث توجد صدمات مادية أو رطوبة أو ملوثات سائلة.
يتميز هذا الإصدار المحدد بغطاء تدريع مرن من الفولاذ المقاوم للصدأ AISI 302 مع غلاف خارجي من FEP، يحمي الكابل ثلاثي المحاور بقدرة 75 أوم الموجود تحته من التآكل والتلف الماديين. وعلى خلاف التكوينات التي تحتوي على واقيات موصل مدمجة (الخيار 01)، تم تهيئة هذه الوحدة بموصل ClickLoc محوري صغير قياسي (الخيار 02)، مما يتيح توصيلات قياسية دون أغطية واقية إضافية. كما أنها مزودة باعتماد الجهات المختصة للخيار 00، والمخصص لتطبيقات المراقبة العامة غير الخطرة.
يُستخدم مسبار القرب هذا في أنظمة حماية الآلات الصناعية لمراقبة الموضع المحوري والاهتزاز الشعاعي وإزاحة العمود. ويُركَّب عادةً على الآلات الدوارة الحرجة، بما في ذلك التوربينات البخارية (لقياسات التمدد التفاضلي) والضواغط الترددية (لتتبع هبوط القضيب وموضعه)، حيث تكون الحماية الميكانيكية المادية بواسطة التدريع المدرع ضرورية.
| الخيار / المقطع | الرمز الموجود على وحدة SKU هذه | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330704-000-060-90-02-00 | مسبار قرب 3300 XL 11 mm، لولب M14 x 1.5، مع تدريع |
| A - خيار الطول غير الملولب | 000 | طول غير ملولب 0 mm |
| B - خيار إجمالي طول العلبة | 060 | إجمالي طول العلبة 60 mm |
| C - خيار الطول الإجمالي | 90 | إجمالي الطول 9.0 meters (29.5 feet) |
| D - خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار اعتماد الوكالة | 00 | غير مطلوب (للأغراض العامة) |
| الشركة المصنّعة | Bently Nevada |
| الطراز / رقم الجزء | 330704-000-060-90-02-00 |
| نوع النظام | نظام محول القرب 3300 XL 11 mm |
| مواصفات اللولب | لولب متري M14 x 1.5 |
| حماية التدريع | تدريع مرن من الفولاذ المقاوم للصدأ AISI 302 مع غلاف خارجي من FEP |
| الطول غير الملولب | 0 mm |
| طول العلبة | 60 mm |
| إجمالي طول الكابل | 9.0 meters (29.5 feet) |
| نوع الموصل | موصل ClickLoc محوري مصغر (نحاس مطلي بالذهب) |
| النطاق الخطي | 4.0 mm (160 mils)، بدءًا من 0.5 mm (20 mils) من الهدف |
| معامل القياس التزايدي (ISF) | 3.94 V/mm (100 mV/mil) اسميًا |
| دقة النظام (انحراف DSL) | أقل من +/-0.10 mm (+/-4 mils) وفق المعايرة القياسية |
| استجابة التردد | من 0 إلى 8 kHz (+0، -3 dB نموذجيًا) |
| مادة طرف المسبار | كبريتيد البولي فينيلين (PPS) |
| مادة علبة المسبار | فولاذ مقاوم للصدأ AISI 304 (SST) |
| عزل الكابل | محوري ثلاثي 75 ohm، معزول بالبروبيلين فلوريد الإيثيلين (FEP) |
| الحد الأقصى لعزم العلبة | 63.3 N-m (560 in-lb) كحد أقصى؛ و21.1 N-m (187 in-lb) موصى به |
| الحد الأقصى لمقاومة الشد المقدرة | 330 N (75 lb) من علبة المسبار إلى سلك توصيل المسبار |
| درجة حرارة التشغيل والتخزين | من -52 degC إلى +177 degC (من -62 degF إلى +351 degF) |
| الإحكام البيئي | تكاثف بنسبة 100%، غير قابل للغمر (عند حماية الموصلات) |
عند تركيب المسبار ذي اللولب المتري، لا تتجاوز عزم التركيب الموصى به البالغ 21.1 N-m (187 in-lb) للعلب مقاس M14 x 1.5، إذ إن تجاوز 63.3 N-m (560 in-lb) قد يؤدي إلى تلف جسم المسبار. تأكد من وجود خلوص أدنى قدره 30.5 mm حول طرف المسبار لمنع التداخل المتبادل أو تداخل حجم الهدف الناتج عن الأسطح المعدنية المجاورة. يجب إبقاء الموصلات نظيفة وجافة ومحكمة التثبيت. يبلغ الحد الأدنى لنصف قطر انحناء كابل المسبار المدرع 25.4 mm (1.0 inch). يجب الحفاظ على التأريض والتدريع المناسبين لنظام المحول حتى جهاز المراقبة لتجنب التداخل الكهرومغناطيسي.
صُمم هذا التكوين للأغراض العامة (الخيار 00) للمناطق غير الخطرة، ويحمل علامات الامتثال القياسية التالية:
