الشركة المصنعة: Bently Nevada
رقم المنتج: 330706-005-046-10-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مجس عكسي التركيب مقاس 11 مم من 3300 XL
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

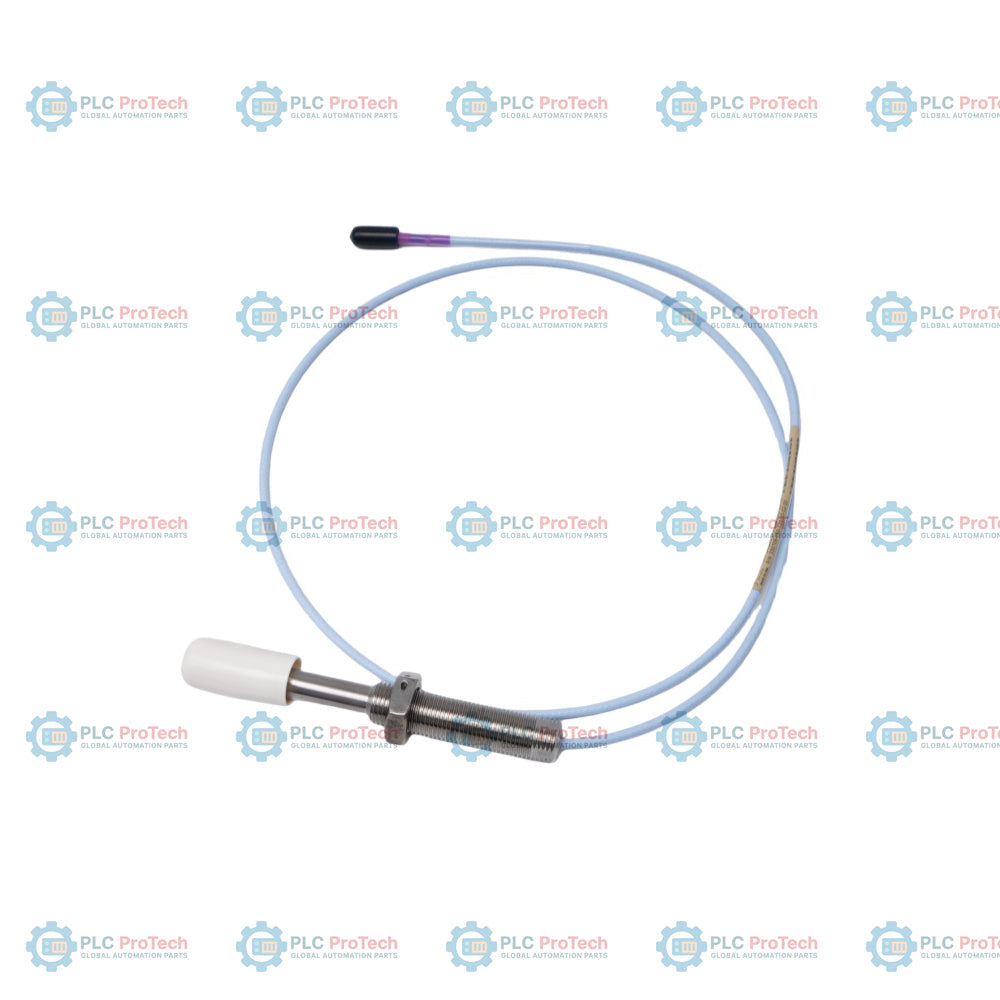

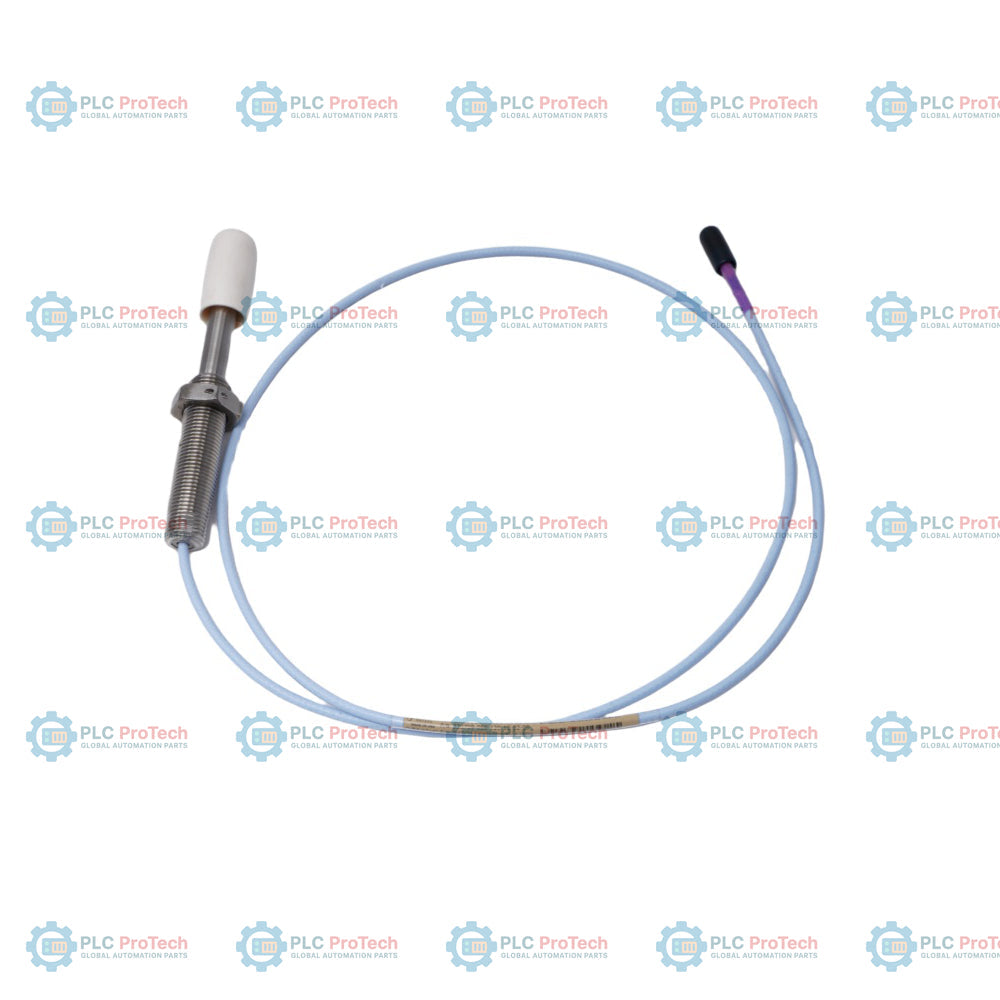

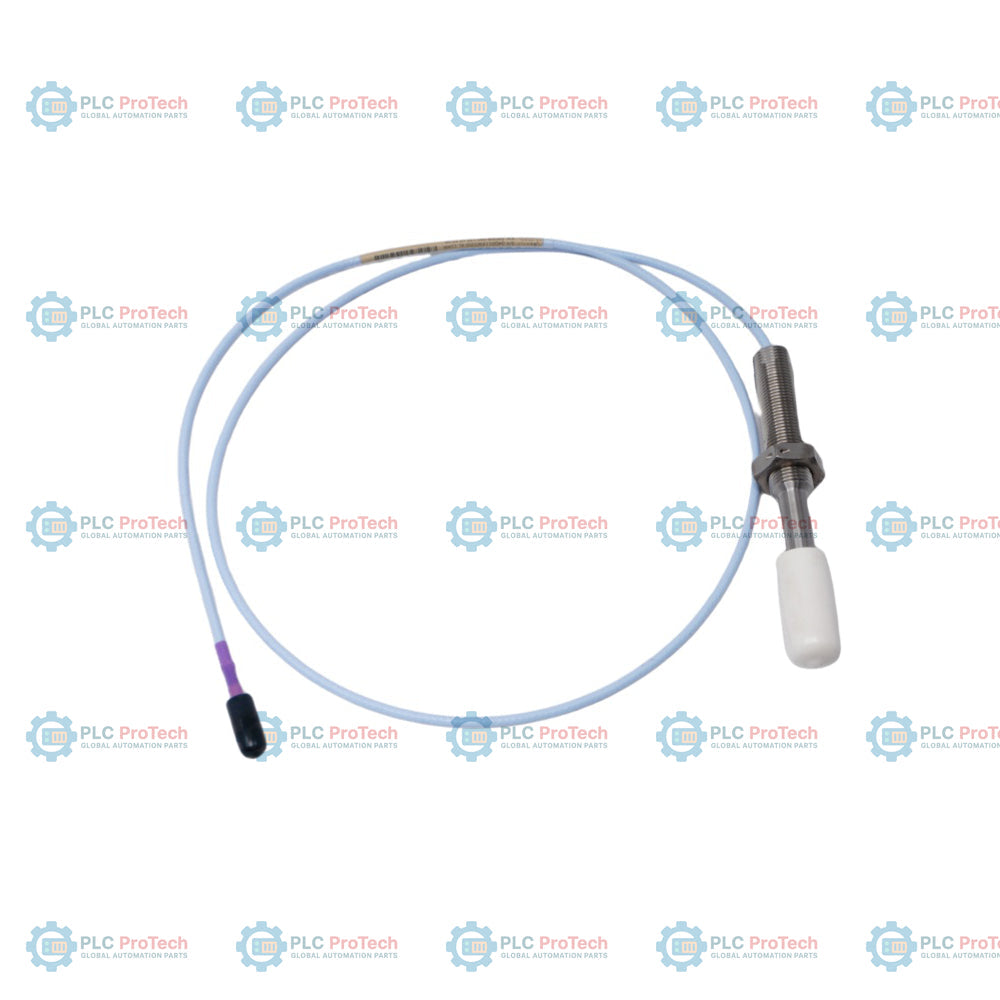

330706-005-046-10-02-00: يحدد هذا التكوين الخاص بـ مسبار 3300 XL مقاس 11 مم للتركيب العكسي مبيتًا ملولبًا متريًا M10 × 1، وطولًا غير ملولب يبلغ 5 مم، وطول هيكل يبلغ 46 مم، وطولًا إجماليًا يبلغ 1.0 متر، وموصل ClickLoc مصغرًا، ومن دون اعتمادات للمناطق الخطرة. صُمم هذا الطراز للتركيب العكسي من دون خيارات للدرع الواقي، أو أغلفة كابلات FluidLoc، أو واقيات الموصلات المدمجة، مما يحسّن القطر الفعلي لتركيبات الجلب الضيقة داخل مبيتات الآلات حيث تكون المساحة محدودة.
يُستخدم مستشعر التيار الدوامي هذا، الذي يعمل من دون تلامس، لقياس الاهتزاز والموضع في الآلات ذات المحامل ذات الغشاء المائع، ويوفر نطاقًا خطيًا واسعًا يبلغ 4.0 مم. وبفضل استخدام طرف بقطر أكبر يبلغ 11 مم، يوفر هذا المسبار معامل مقياس قدره 3.94 فولت/مم (100 مللي فولت/ميل)، ويعمل بالاقتران مع كابل تمديد 3300 XL مقاس 11 مم ومستشعر Proximitor. ويُستخدم عادةً في تطبيقات مراقبة الآلات مثل موضع العمود المحوري، والتمدد التفاضلي في التوربينات البخارية، وقياسات هبوط قضيب الضاغط الترددي، حيث تفتقر المجسات القياسية مقاس 8 مم إلى النطاق الخطي اللازم.
يُستخدم مسبار القرب هذا، المثبّت بشكل عكسي، لمراقبة إزاحة العمود وموضعه من دون تلامس في الآلات الدوارة الكبيرة. وتشمل التطبيقات الشائعة:
| الخيار / المقطع | الرمز على وحدة SKU هذه | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330706-005-046-10-02-00 | مسبار التثبيت العكسي 3300 XL مقاس 11 مم، بسنون M10 x 1 |
| A - خيار الطول غير الملولب | 005 | طول غير ملولب 5 مم (ما يعادل 0.20 بوصة) |
| B - خيار طول الغلاف | 046 | طول الغلاف 46 مم (ما يعادل 1.8 بوصة) |
| C - خيار الطول الإجمالي | 10 | طول إجمالي 1.0 متر (3.3 أقدام) |
| D - خيار الموصل | 02 | موصل محوري Miniature ClickLoc |
| E - خيار اعتماد الوكالة | 00 | غير مطلوب / لا توجد موافقات للمناطق الخطرة |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / الطراز | 330706-005-046-10-02-00 |
| قطر طرف المسبار | 11 مم |
| مقاس السن | سنون M10 x 1 (متري) |
| تكوين التثبيت | تثبيت عكسي |
| النطاق الخطي | 4.0 مم (160 mils) |
| معامل المقياس (ISF) | 3.94 V/mm (100 mV/mil) +/-10% |
| الطول غير الملولب | 5 مم |
| طول الغلاف | 46 مم |
| الطول الإجمالي للمسبار | 1.0 متر (3.3 أقدام) |
| نوع الموصل | موصل محوري Miniature ClickLoc من النحاس المطلي بالذهب |
| مادة طرف المسبار | كبريتيد متعدد الفينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 304 (SST) |
| مواصفات الكابل | كابل قياسي ثلاثي المحاور معزول بـ FEP، بمقاومة 75 أوم |
| درجة حرارة التشغيل (المسبار) | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| قوة الشد (الحد الأقصى) | 330 N (75 lb) بين غلاف المسبار ووصلة المسبار |
| عزم الربط الموصى به | 7.5 N-m (66 in-lb) |
| عزم الربط الأقصى المقنن | 22.6 N-m (200 in-lb) |
أثناء تركيبات التثبيت العكسي، ثبّت جسم المسبار الملولب M10 x 1 باستخدام جلبة تثبيت عكسي أو حامل مبيت مخصص. للحفاظ على سلامة الإحكام، لا تعرّض مجموعة المسبار لدرجات حرارة محيطة تقل عن -34 درجة مئوية قبل إجراء الضغط الأولي. عند إحكام ربط المسبار في حامله، لا تتجاوز عزم الربط الأقصى المقنن البالغ 22.6 N-m (200 in-lb)؛ وعزم الربط الموصى به هو 7.5 N-m (66 in-lb). تأكد من الحفاظ على نصف قطر انحناء الكابل بحد أدنى قدره 25.4 مم (1.0 in) لحماية التدريع ثلاثي المحاور. احرص دائمًا على إقران هذا المسبار بطول 1.0 متر بكابل تمديد متوافق 3300 XL مقاس 11 مم (بطول 4.0 أمتار لنظام إجمالي طوله 5 أمتار، أو بطول 8.0 أمتار لنظام إجمالي طوله 9 أمتار) وبمستشعر Proximitor 3300 XL مطابق.
لا يتطلب تكوين المسبار هذا (الخيار 00) موافقات محددة للمناطق الخطرة ولا يتضمنها. ومع ذلك، تمتثل مكونات نظام محول الطاقة 3300 XL للمعايير التنظيمية العامة عند تركيبها كنظام متكامل:
