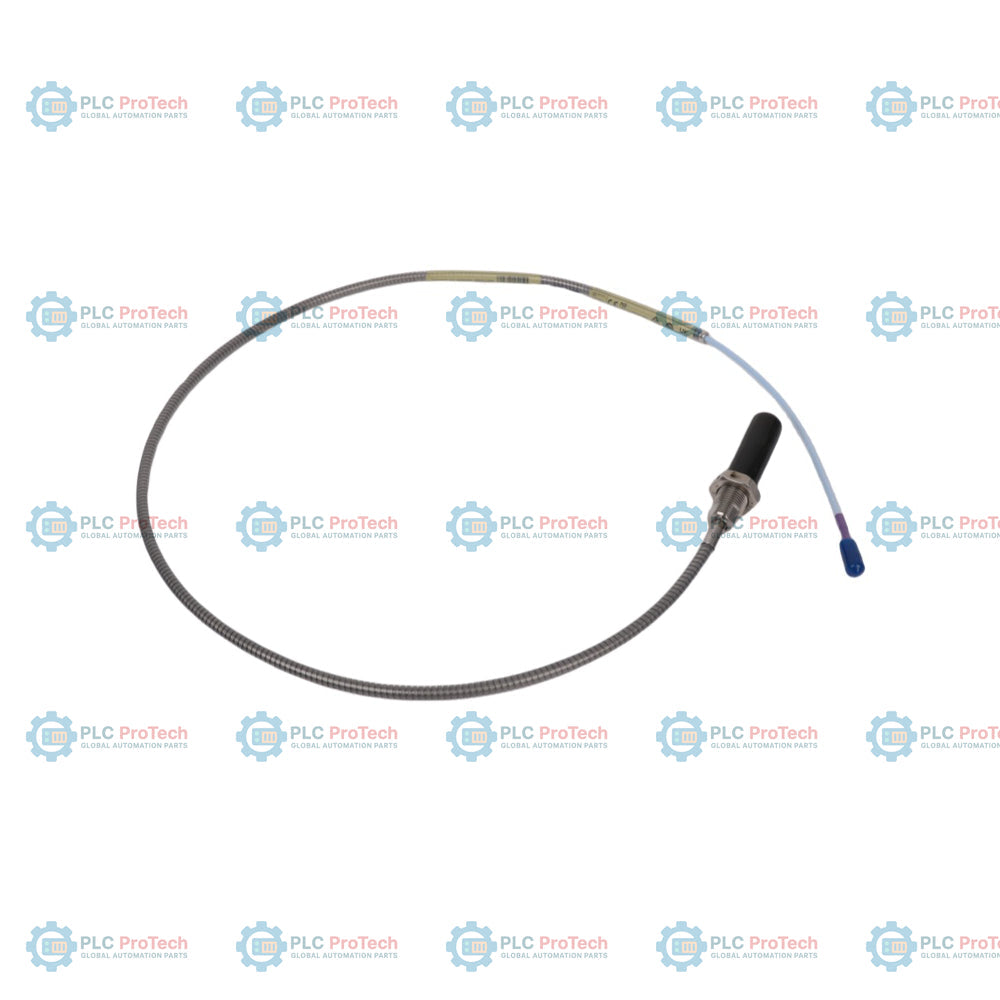

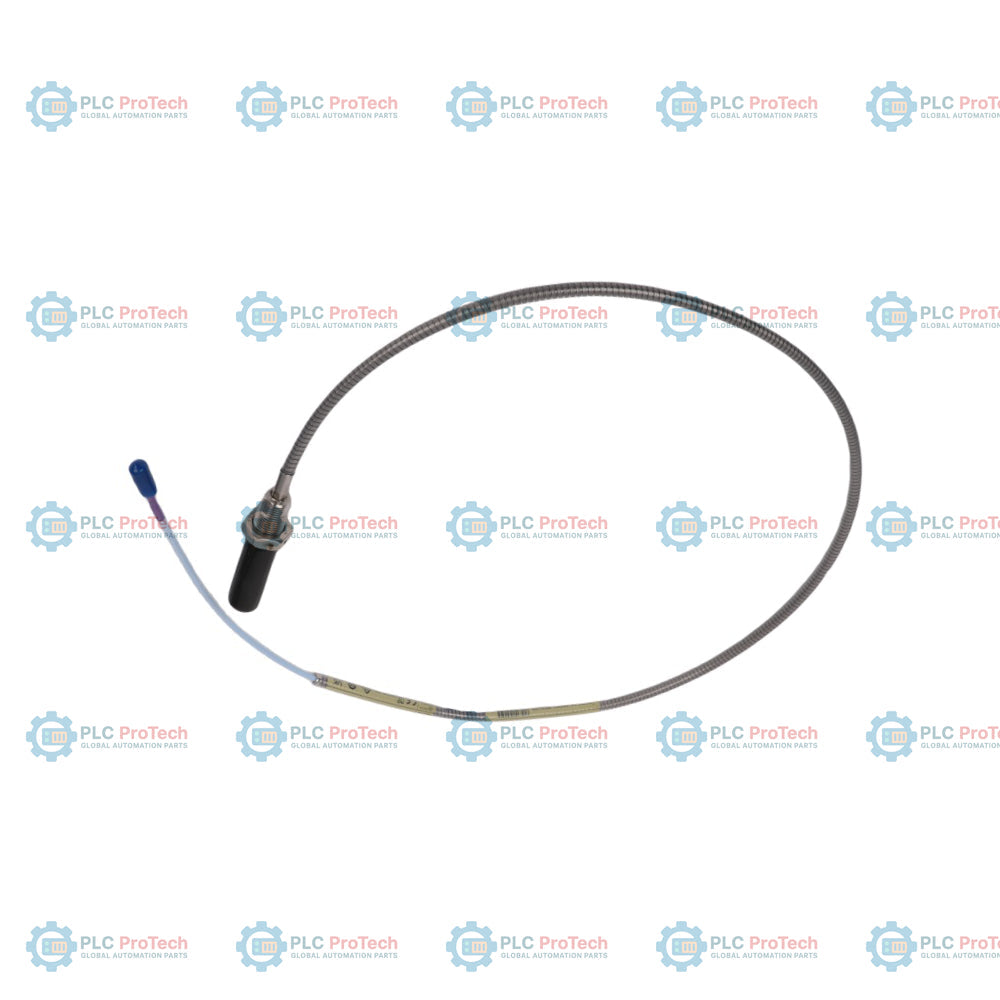

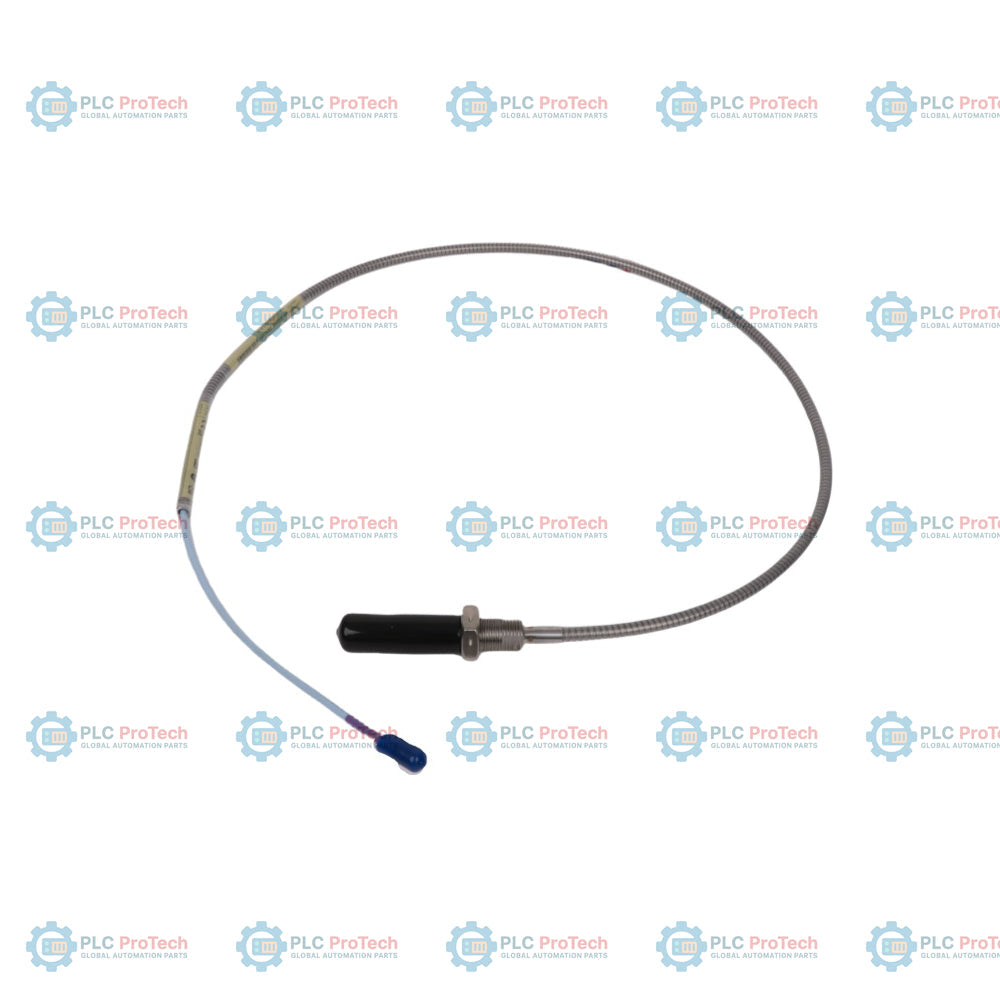

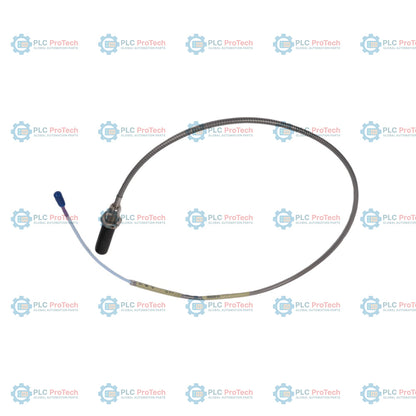

مسبار القرب Bently Nevada 330710-000-050-02-00 3300 XL مقاس 11 مم

SKU 330710-000-050-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330710-000-050-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار تقارب 3300 XL مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد جسم المسبار الفولاذي الملولب بالكامل M16 x 1.5، بطول هيكل يبلغ 50 مم ودرع حماية من الفولاذ المقاوم للصدأ، تكوين 330710-000-050-02-00. يُستخدم هذا مسبار القرب 3300 XL مقاس 11 مم ذي التثبيت القياسي لقياسات الإزاحة بتيارات إيدي غير التلامسية داخل أنظمة المراقبة Bently Nevada 3300 XL. يوفر طرف المسبار مقاس 11 مم نطاقًا خطيًا أطول يبلغ 4.0 مم (160 ميل)، مما يجعله مناسبًا لقياسات الموضع المحوري والتمدد التفاضلي أو الاهتزاز الشعاعي في الآلات الكبيرة حيث لا توفر الأنظمة القياسية مقاس 8 مم نطاقًا كافيًا.

يحمي الدرع المرن المصنوع من الفولاذ المقاوم للصدأ، مع غلاف خارجي من FEP، الكابل المحوري المتكامل من البيئات القاسية والتلف الميكانيكي والتعرض للمواد الكيميائية. وهو مزوّد بموصل محوري مصغر ClickLoc مطلي بالذهب يمنع الارتخاء العرضي بسبب الاهتزاز. وقد صُمم للعمل بالتزامن مع كابل التمديد 330730 ومستشعر Proximitor 330780 لتوفير حلقات حماية كاملة للآلات.

الميزات

يحدد الخيار 000 طولًا غير ملولب قدره 0 مم لتحقيق أقصى استفادة من لولبة الهيكل في تكوينات التثبيت القياسية.
يوفّر الخيار 050 هيكلًا ملولبًا بطول إجمالي يبلغ 50 مم مع سن متري M16 x 1.5.
يُجهّز الخيار 02 المسبار بموصل محوري مصغر ClickLoc وكابل محوري قياسي.
يحمي الدرع المتكامل المرن المصنوع من الفولاذ المقاوم للصدأ AISI 302، مع غلاف خارجي من FEP، سلك توصيل المسبار من التآكل المادي وتسرب العوامل البيئية.
يشير الخيار 00 إلى أن اعتماد الجهات المختصة غير مطلوب، مما يبسّط المستندات الخاصة بمواقع الآلات ذات الأغراض العامة غير المصنّفة.
تُنشئ الموصلات المحورية النحاسية المطلية بالذهب اقترانًا كهربائيًا آمنًا منخفض الفقد يقاوم الاهتزاز الناجم عن الآلة.
يوفّر تصميم الطرف المصبوب TipLoc رابطة متينة بين طرف كبريتيد متعدد الفينيلين (PPS) والهيكل المصنوع من الفولاذ المقاوم للصدأ لمنع تسرّب الزيت أو الغاز حوله.

التطبيقات

يُستخدم هذا المحول أساسًا في الآلات الصناعية الحرجة، بما في ذلك أنظمة التوربينات والضواغط، لقياس:

موضع العمود المحوري (الدفع)
التمدد التفاضلي المتدرج في دوارات التوربينات البخارية
هبوط القضيب أو موضع القضيب في الضواغط الترددية
مقياس سرعة الدوران، ومرجع الطور (Keyphasor)، وإشارات السرعة الصفرية

معلومات الطلب

فيما يلي فك هيكل خيارات الطلب للمسبار المتري Bently Nevada 330710 ذي التثبيت القياسي والمزوّد بدرع حماية:

الخيار / المقطع	الرمز على رقم SKU هذا	المعنى / التهيئة
الطراز الأساسي	330710	مسبار قرب 3300 XL مقاس 11 mm، سن لولبي M16 x 1.5، مع تدريع من الفولاذ المقاوم للصدأ
المقطع A: خيار الطول غير الملولب	000	طول غير ملولب 0 mm
المقطع B: خيار طول الغلاف الإجمالي	050	طول الغلاف 50 mm
المقطع C: خيار نوع الموصل والكابل	02	موصل محوري مصغّر ClickLoc، كابل قياسي
المقطع D: خيار اعتماد الجهة	00	غير مطلوب

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء / الطراز	330710-000-050-02-00
نوع النظام	نظام محوّل القرب 3300 XL مقاس 11 mm
قطر المسبار	11 mm
مقاس السن اللولبي	سن لولبي متري M16 x 1.5
تدريع الغلاف	فولاذ مقاوم للصدأ AISI 302 مرن مع غلاف خارجي من FEP
النطاق الخطي	4.0 mm (160 mils)
الفجوة الموصى بها	2.5 mm (100 mils)
معامل القياس التزايدي (ISF)	3.94 V/mm (100 mV/mil) اسميًا
الانحراف عن الخط المستقيم (DSL)	أقل من +/-0.10 mm (+/-4 mils) في النطاق القياسي
الاستجابة الترددية	من 0 إلى 8 kHz: +0، -3 dB نموذجيًا
مادة طرف المسبار	كبريتيد البولي فينيلين (PPS)
مادة غلاف المسبار	فولاذ مقاوم للصدأ AISI 304 (SST)
نوع الموصل	موصل محوري مصغّر ClickLoc من النحاس المطلي بالذهب
نوع الكابل	كابل ثلاثي المحاور قياسي بقدرة 75 ohm (معزول بـ FEP)
نطاق درجة حرارة التشغيل	-52 إلى +177 degC (-62 إلى +351 degF)
قيمة العزم القصوى	63.3 N-m (560 in-lb)
العزم الموصى به	21.1 N-m (187 in-lb)
قوة الشد (الحد الأقصى المقدّر)	330 N (75 lb) من غلاف المسبار إلى سلك توصيل المسبار
إحكام الضغط	حلقة إحكام O من Viton بين الطرف والغلاف

إرشادات التركيب

يجب توخي عناية فائقة أثناء التركيب لمنع تلف الكابل وتدهور طرف المسبار:

عزم المسبار: لا تتجاوز قيمة العزم القصوى البالغة 63.3 N-m (560 in-lb). العزم الموصى به هو 21.1 N-m (187 in-lb) لمنع تشوّه الغلاف.
الحد الأدنى لنصف قطر الانحناء: تأكد من ألا يقل الحد الأدنى لنصف قطر انحناء كابل المسبار المدرّع عن 25.4 mm (1.0 inch).
العناية بالموصل: حافظ على نظافة الوصلات المحورية وجفافها. أحكم ربط الموصلات المحورية المصغّرة ClickLoc يدويًا أولًا، ثم طبّق عزمًا أقصى قدره 0.565 N-m (5 in-lb). تجنّب تعريض الوصلات غير المحمية لزيوت تشحيم التوربينات.
توصيلات الأمان: استخدم فتحات سلك الأمان الموجودة في الصامولة السداسية القياسية لتثبيت المسبار ومنع ارتخائه بسبب الاهتزاز الدوراني.

الامتثال والشهادات

يتوافق نظام محوّل الطاقة هذا مع المعايير التالية عند إقرانه بمكوّنات 3300 XL المتوافقة:

توجيه EMC: 2014/30/EU (EN 61000-6-2، EN 61000-6-4)
توجيه RoHS: 2011/65/EU
السلامة الوظيفية: معتمد وفق SIL 2

FAQ

ما التهيئة التي يحددها رقم الجزء 330710-000-050-02-00؟

يهيئ مسبار تقارب 3300 XL مقاس 11 مم بتركيب قياسي، ولولب متري M16 × 1.5، وطول غير ملولب قدره 0 مم، وطول إجمالي للغلاف قدره 50 مم، ودرع من الفولاذ المقاوم للصدأ، وكابل متحد المحور قياسيًا مع موصل ClickLoc مصغر، ومن دون اعتمادات من الجهات المختصة.

لماذا يُستخدم نظام مسبار التقارب مقاس 11 مم بدلًا من النظام القياسي مقاس 8 مم؟

يوفر نظام مقاس 11 مم نطاقًا خطيًا أطول يبلغ 4.0 مم (160 ميلًا) مقارنةً بـ 2.0 مم (80 ميلًا) في نظام مقاس 8 مم، ما يجعله مثاليًا لقياسات التمدد التفاضلي والدفع المحوري.

ما وظيفة الدرع المصنوع من الفولاذ المقاوم للصدأ على كابل هذا المسبار؟

يحتوي الدرع المرن المصنوع من الفولاذ المقاوم للصدأ على غلاف من FEP لحماية الكابل ثلاثي المحاور من السحجات المادية والرطوبة والزيت والأضرار الميكانيكية المحتملة أثناء التشغيل.

ما عزم التركيب الموصى به لهذا المسبار؟

عزم التركيب الموصى به هو 21.1 N-m (187 رطل-بوصة)، ويجب ألا يتجاوز عزم الدوران الأقصى المطلق 63.3 N-m (560 رطل-بوصة).
