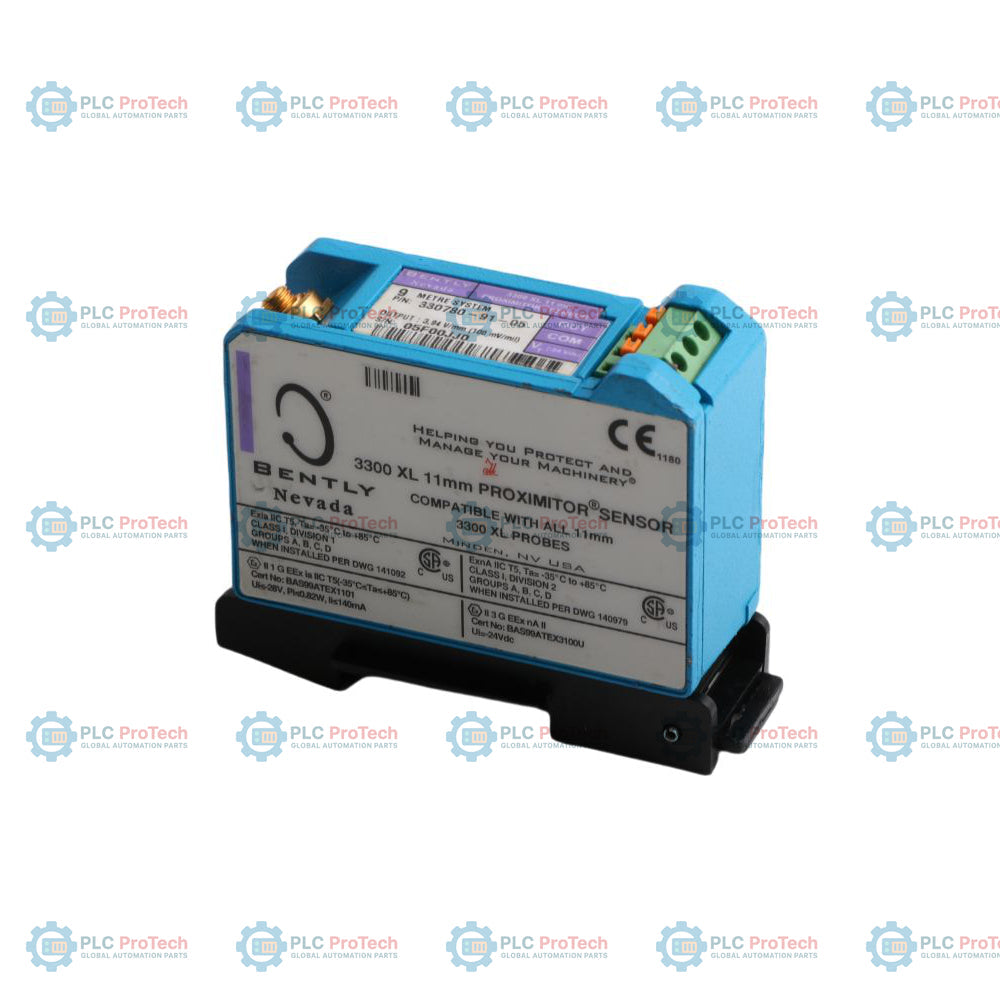

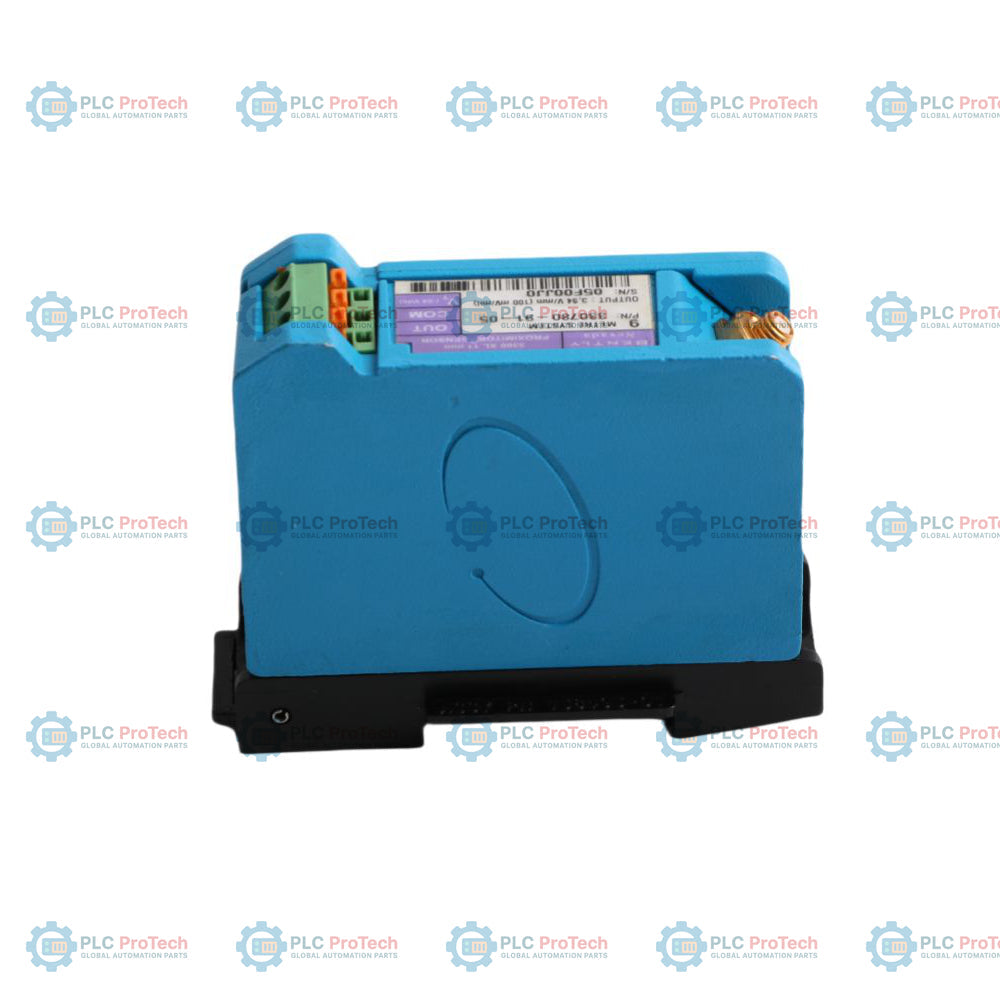

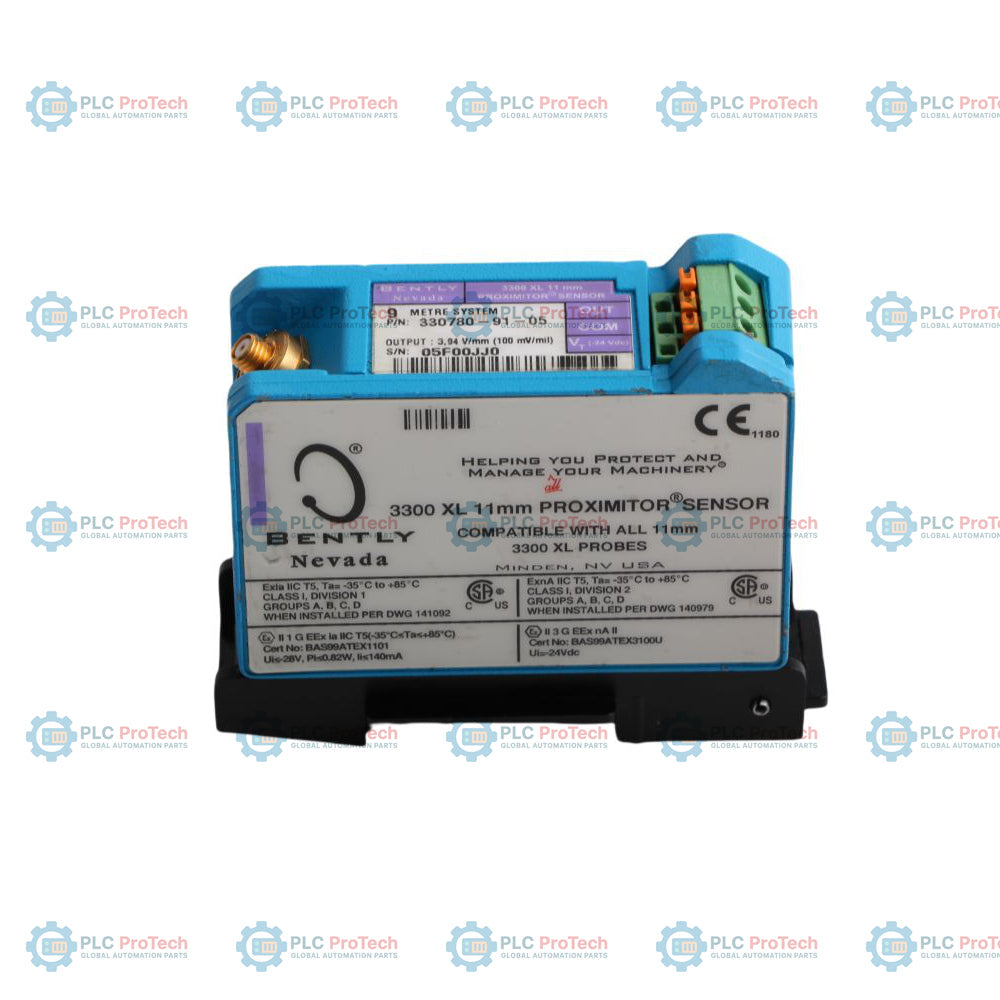

مستشعر Proximitor Bently Nevada 330780-91-05 3300 XL مقاس 11 مم

SKU 330780-91-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330780-91-05
Country of origin:الولايات المتحدة
نوع المنتج: مستشعر Proximitor ‏3300 XL‏ 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 255ج
Dimensions: 89.4 مم × 70.8 مم × 31.7 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد الخيار 91 (طول النظام 9.0 أمتار، تركيب على قضيب DIN) والخيار 05 (اعتمادات متعددة) تهيئة مستشعر Proximitor ‏3300 XL ‏11 مم هذه — 330780-91-05. وبصفته أداة أساسية في أنظمة محولات القرب 3300 XL ‏11 مم، يقوم هذا المستشعر بتهيئة إشارة التيار الدوامي غير التلامسية الواردة من المجس المقترن وكابل التمديد، موفرًا جهد خرج تناظريًا مستمرًا يتناسب مباشرةً مع الفجوة المادية بين طرف المجس والمادة المستهدفة. وتتطابق معايرة 9.0 أمتار مع الطول المشترك للمجس وكابل التمديد، مما يحافظ على دقة القياس عبر النطاق الخطي الكامل البالغ 4.0 مم (160 ميل).

يتميز هذا الإصدار المحدد بقاعدة تركيب على قضيب DIN تتيح تركيبًا عالي الكثافة داخل الحاويات الصناعية، على خلاف الإصدارات المثبتة على اللوحات (مثل الخيار 90). وتسهل شرائط التوصيل SpringLoc المدمجة توصيل الأسلاك ميدانيًا بشكل آمن دون أدوات خاصة. وبفضل التوافق الكهرومغناطيسي المدمج المصمم لتلبية متطلبات CE، يوفر الجهاز مناعة عالية ضد تداخل الترددات الراديوية (RFI) دون الحاجة إلى حاويات محمية متخصصة. وتضمن حزمة اعتماد الخيار 05 صلاحية الوحدة للتركيبات العالمية في المناطق الخطرة وفق اعتمادات CSA وATEX وIECEx.

الميزات

يوفر الخيار 91 معايرة لطول نظام يبلغ 9.0 أمتار (29.5 قدمًا)، بما يطابق إجمالي الطول المشترك للمجس وكابل التمديد.
تتيح مكونات التركيب المدمجة على قضيب DIN تركيبًا مباشرًا ومدمجًا داخل الحاويات الصناعية.
توفر حزمة الاعتمادات المتعددة للخيار 05 تشغيلًا معتمدًا في البيئات الخطرة وفقًا لمعايير CSA وATEX وIECEx.
لا تتطلب شرائط التوصيل SpringLoc أدوات خاصة للتوصيلات الميدانية، إذ توفر تثبيتًا آمنًا ومقاومًا للاهتزاز للأسلاك.
تقلل المناعة العالية ضد تداخل الترددات الراديوية من ضوضاء الخرج الناتجة عن مصادر الترددات الراديوية القريبة.
يقدم الخرج التناظري الأصلي عامل مقياس تزايدي (ISF) قدره 3.94 فولت/مم (100 مللي فولت/ميل) ضمن نطاق خطي يبلغ 4.0 مم (160 ميل).
يوفر الهيكل المتين المصنوع من ألومنيوم A380 حماية مادية ومتانة هيكلية في البيئات الصناعية الشاقة.

التطبيقات

مراقبة الاهتزاز والموضع الشعاعي في التوربينات البخارية/الغازية الصناعية الكبيرة والضواغط.
قياس موضع الدفع المحوري لأعمدة الآلات الدوارة الحرجة.
تطبيقات Keyphasor ومرجع الطور في سلاسل محولات المجسات مقاس 11 مم.
أنظمة حماية الآلات في منشآت البتروكيماويات وتوليد الطاقة الواقعة في مناطق خطرة.

معلومات الطلب

مقطع الخيار	الرمز الموجود على وحدة SKU هذه	الوصف
رقم الجزء القابل للطلب	330780-91-05	مستشعر Proximitor ‏3300 XL ‏11 مم
A - خيار الطول الإجمالي والتركيب	91	طول النظام 9.0 أمتار (29.5 قدمًا)، تركيب DIN
B - خيار اعتماد الوكالات	05	اعتمادات متعددة (CSA وATEX وIECEx وNEPSI)

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	Bently Nevada
الطراز / رقم الجزء	330780-91-05
توافق النظام	نظام محول القرب 3300 XL ‏11 مم
طول المعايرة	إجمالي طول النظام 9.0 أمتار (29.5 قدمًا)
تهيئة التركيب	تركيب على قضيب DIN بطول 35 مم
النطاق الخطي	4.0 مم (160 ميل)، يبدأ عند مسافة تقريبية قدرها 0.5 مم (20 ميل) من الهدف
معامل القياس التزايدي (ISF)	3.94 فولت/مم (100 mV/mil) بنسبة +/-10% (في ظل المعايرة القياسية)
إعداد الفجوة الموصى به	2.5 مم (100 mils)
متطلبات الطاقة	-17.5 Vdc إلى -26 Vdc (من دون حواجز)، -23 Vdc إلى -26 Vdc (مع حواجز)
استهلاك التيار	12 mA كحد أقصى
مقاومة الخرج	50 أوم
حساسية مصدر التغذية	تغير جهد الخرج أقل من 2 mV لكل تغير قدره فولت واحد في جهد الإدخال
توصيلات الأطراف	كتل أطراف SpringLoc، تقبل سلكًا ميدانيًا بمقطع 0.2 إلى 1.5 مم2 (قياس 16 إلى 24 AWG)
استجابة التردد	من 0 إلى 8 kHz: ‏+0، ‏-3 dB نموذجيًا مع ما يصل إلى 305 أمتار من الأسلاك الميدانية
درجة حرارة التشغيل	-52 درجة مئوية إلى +105 درجات مئوية (-62 درجة فهرنهايت إلى +221 درجة فهرنهايت)
مادة الهيكل	ألومنيوم A380
وزن المستشعر	255 غ (9 أونصات)
الأبعاد	89.4 مم × 70.8 مم × 31.7 مم

التوصيلات والواجهات

يتميز المستشعر بكتلة أطراف SpringLoc ذات 3 سنون لإجراء توصيلات ميدانية موثوقة دون الحاجة إلى أدوات خاصة:

تسمية الطرف	الوظيفة
VT	جهد مصدر الإدخال (-17.5 Vdc إلى -26 Vdc)
COM	عودة الطرف المشترك للإشارة
OUT	إشارة خرج جهد تماثلية (3.94 فولت/مم أو 100 mV/mil)

إرشادات التركيب

تأكد من المحاذاة الميكانيكية الصحيحة والمعلمات الكهربائية المناسبة عند تركيب نظام محول القرب:

التركيب: ثبّت مستشعر Proximitor على قضيب DIN قياسي مقاس 35 مم باستخدام خيار تركيب DIN المدمج (الخيار 91). تأكد من توفير خلوص إضافي قدره 3.05 مم (0.120 بوصة) أعلى منطقة التركيب وأسفلها لتسهيل إزالة قضيب DIN.
مطابقة طول النظام: تمت معايرة هذا الـProximitor خصيصًا لإجمالي طول نظام يبلغ 9.0 أمتار. يجب أن يساوي الطول المجمع للمسبار 3300 XL ‏11 mm وكبل التمديد المتصل 9.0 أمتار للحفاظ على خطية المستشعر المُعايرة ومنع أخطاء القياس.
توصيلات الأسلاك الميدانية: استخدم كبلًا ثلاثيًا محميًا بثلاثة موصلات (سلك ميداني بمقطع 0.2 إلى 1.5 مم2 أو قياس 16 إلى 24 AWG) لتوصيل أطراف VT وCOM وOUT بنظام المراقبة. أبقِ الأسلاك الميدانية ضمن الحد الأقصى البالغ 305 أمتار (1000 قدم) لمنع تدهور الإشارة عالية التردد.
التفريغ الكهروستاتيكي: على الرغم من حماية الأطراف من التفريغ الكهروستاتيكي، يجب اتباع إجراءات المناولة الصحيحة (مثل ارتداء سوار معصم مؤرض) أثناء التوصيل والتهيئة في الموقع.

الامتثال والاعتمادات

يشير الخيار 05 إلى اعتمادات متعددة للمناطق الخطرة، مما يؤكد الامتثال لعدة بيئات تنظيمية قياسية:

CSA/NRTL/C: الفئة I، المنطقة 0: ‏AEx/Ex ia IIC T4/T5 Ga؛ الفئة I، المجموعات A وB وC وD؛ الفئة II، المجموعات E وF وG؛ الفئة III (آمن جوهريًا عند تركيبه مع حواجز زينر أو عوازل جلفانية معتمدة).
ATEX/IECEx: II 1 G Ex ia IIC T4/T5 Ga؛ Ex ia IIIC T90C/T105C Dc (لـ EPL Dc). Ex nA IIC T5...T1 Gc؛ Ex ec IIC T5...T1 Gc (لـ EPL Gc).
توجيه الجماعة الأوروبية: متوافق مع علامة CE وفقًا لتوجيه التوافق الكهرومغناطيسي (EN 61000-6-2 وEN 61000-6-4) وتوجيه RoHS ‏(2011/65/EU).
السلامة الوظيفية: معتمد حتى SIL 2 ‏(HFT = 0) أو SIL 3 ‏(HFT = 1) في تكوينات مخططات حماية الآلات.

FAQ

ماذا يرمز خيار 91 في رقم جزء مستشعر Proximitor ‏330780-91-05؟

يشير الخيار 91 إلى معايرة لطول نظام إجمالي يبلغ 9.0 أمتار (29.5 قدمًا)، مع تكوين قاعدة تثبيت على سكة DIN.

ما الغرض من الخيار 05 في Bently Nevada ‏330780-91-05؟

يحدد الخيار 05 عدة اعتمادات للمناطق الخطرة، ويعتمد المستشعر للتركيبات الآمنة جوهريًا وغير المسببة للاشتعال عالميًا وفقًا لمعايير CSA وATEX وIECEx.

هل يمكن استخدام مستشعر Proximitor ‏330780-91-05 مع مسبار بطول 5.0 أمتار ونظام كابل تمديد؟

لا، فهذا المستشعر مُعاير تحديدًا لطول نظام إجمالي يبلغ 9.0 أمتار. وسيؤدي توصيله بنظام بطول 5.0 أمتار إلى إخراج قياس غير صحيح وعدم تطابق معامل القياس.

ما نمط التثبيت الذي يدعمه مستشعر Proximitor ‏330780-91-05؟

يتميز هذا التكوين بتثبيت على سكة DIN بعرض 35 مم، ما يتيح تثبيت أطراف التوصيل بكثافة عالية داخل خزانة أجهزة أو حاوية واقية.
