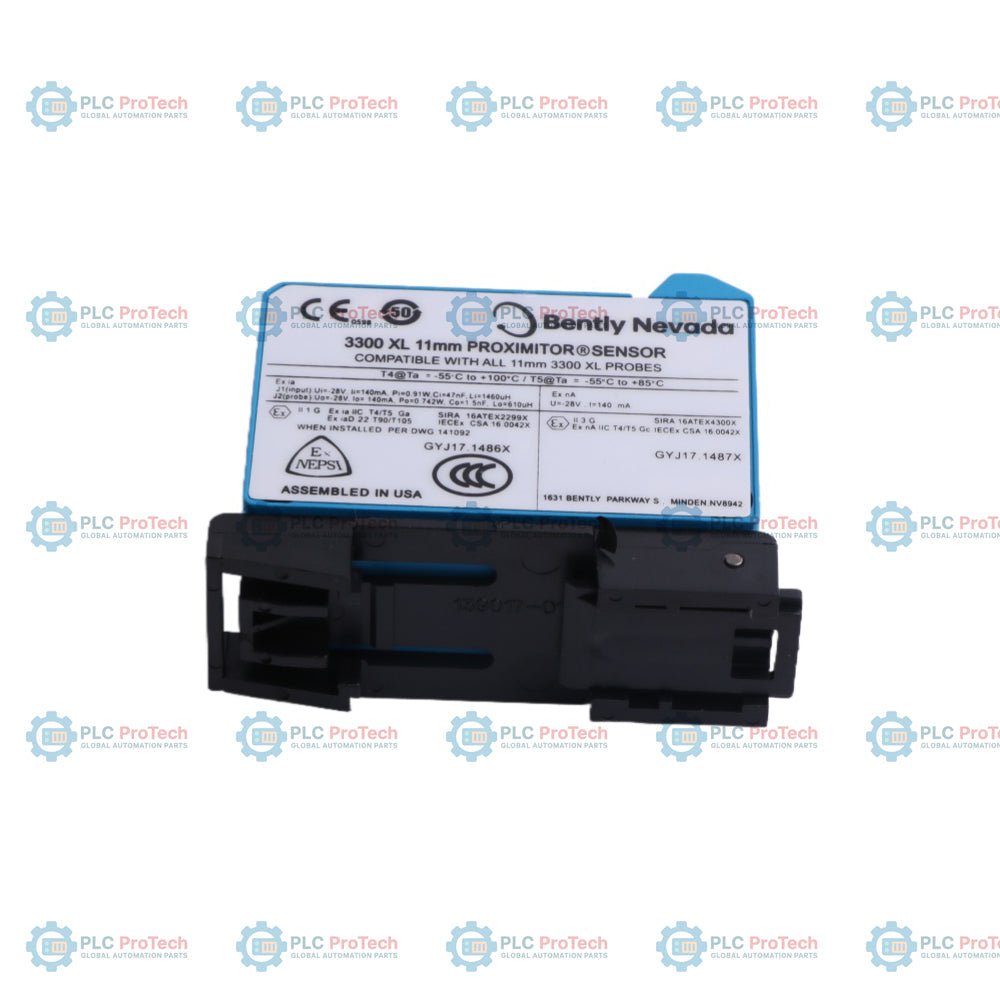

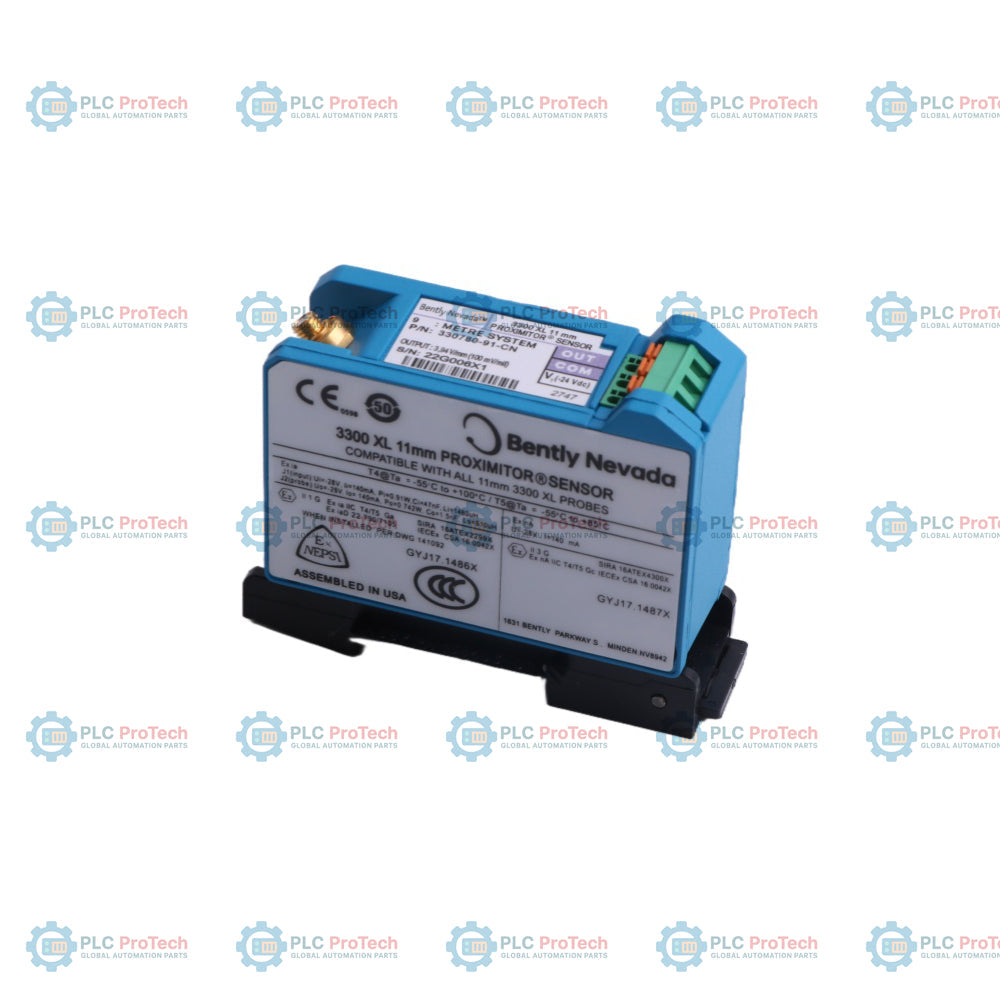

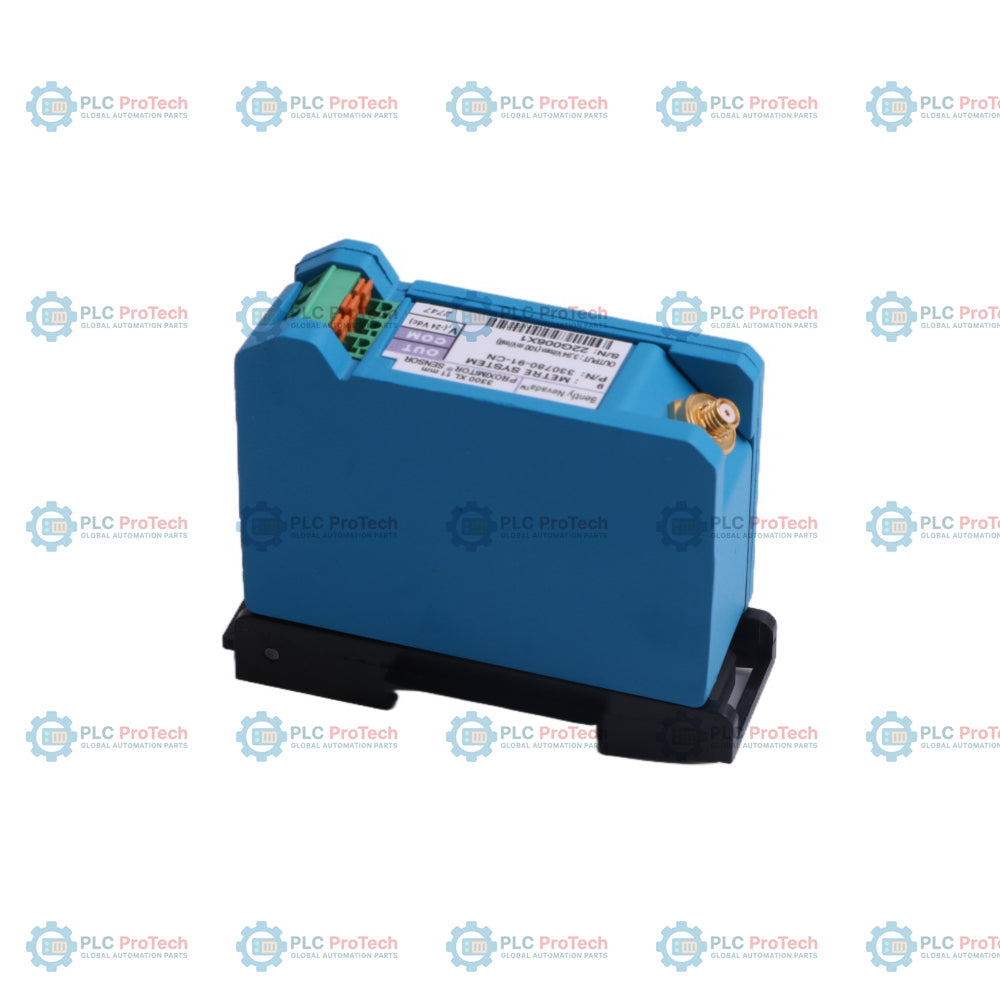

يحدد 330780-91-CN تكوين التثبيت على سكة DIN بطول 9.0 أمتار لمستشعر القرب 3300 XL 11 مم، والمجهز بحزمة اعتماد المناطق الخطرة في الصين. يجري هذا المستشعر قياس إزاحة بالتيارات الدوامية من دون تلامس ضمن سلاسل المراقبة 3300 XL 11 مم، ويُخرج جهدًا تناظريًا يتناسب مباشرةً مع المسافة بين طرف المجس وسطح الهدف المرصود.
يتوافق هذا الطراز مع مجسات القرب 3300 XL 11 مم وكابلات التمديد لمراقبة اهتزاز العمود وموضعه المحوري وديناميكيات الدوّار. وعلى خلاف خيارات 5.0 أمتار أو تكوينات التثبيت على اللوحة، تتم معايرة هذا الطراز في المصنع لطول نظام قدره 9.0 أمتار، كما يدمج عتاد التثبيت على سكة DIN. بالإضافة إلى ذلك، تشير اللاحقة -CN إلى شهادتي NEPSI وCCC المطلوبتين للامتثال المحلي للمناطق الخطرة في السوق الصينية.
| الخيار / المقطع | الرمز على وحدة SKU هذه | المعنى من ورقة البيانات |
|---|---|---|
| رقم القطعة القابل للطلب | 330780-91-CN | مستشعر القرب 3300 XL 11 مم بطول نظام 9.0 أمتار، وتثبيت على سكة DIN، واعتمادات الصين |
| أ: الطول الإجمالي وخيار التثبيت | 91 | طول النظام 9.0 أمتار (29.5 قدمًا)، تثبيت على سكة DIN |
| اللاحقة | -CN | حزمة اعتماد المناطق الخطرة في الصين (NEPSI + CCC + العلامات المنطبقة) |
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء / SKU | 330780-91-CN |
| نوع النظام | نظام محوّل القرب 3300 XL مقاس 11 mm |
| توافق دخل المستشعر | يقبل مجس قرب واحد 3300 XL مقاس 11 mm وكابل تمديد |
| متطلبات دخل الطاقة | -17.5 Vdc إلى -26 Vdc (من دون حواجز) عند استهلاك أقصى يبلغ 12 mA؛ ومن -23 Vdc إلى -26 Vdc (مع الحواجز) |
| مقاومة الخرج التناظري | 50 ohms |
| معامل القياس التزايدي (ISF) | 3.94 V/mm (100 mV/mil) +/- 10% نموذجيًا |
| النطاق الخطي | 4.0 mm (160 mils)، بدءًا من مسافة تقارب 0.5 mm (20 mils) من الهدف |
| إعداد الفجوة الموصى به | 2.5 mm (100 mils) |
| استجابة التردد | 0 إلى 8 kHz (+0، -3 dB نموذجيًا) |
| مادة الهيكل | ألومنيوم A380 |
| مادة الموصل | ClickLoc مطلي بالذهب من النحاس الأصفر |
| درجة حرارة التشغيل | -52 degC إلى +100 degC |
| حد الرطوبة النسبية | تكاثف بنسبة 100% (غير قابل للغمر مع موصلات محمية) |
| ملصق الطرف | وظيفة توصيل الطرف |
|---|---|
| VT | محوّل الجهد / مصدر الطاقة (دخل اسمي -24 Vdc) |
| COM | مرجع التأريض المشترك |
| OUT | إشارة الخرج التناظرية للمحوّل |
تأكد من تثبيت مستشعر Proximitor على قضيب DIN مقاس 35 مم داخل حاوية صناعية جافة ونظيفة توفر حماية لا تقل عن IP54. حافظ على خلوص مناسب لأسلاك التوصيل الميدانية ووصلات الأطراف. استخدم كابلًا ثلاثي الموصلات محميًا ثلاثي الشعب (0.2 إلى 1.5 mm2 أو 16 إلى 24 AWG) للتوصيلات بين مستشعر Proximitor ونظام المراقبة. تحقق من أن مجموع طول المجس وطول كابل التمديد يطابق طول معايرة النظام البالغ 9.0 m للمستشعر.
يفي جهاز الإرسال 330780-91-CN بمتطلبات الامتثال التالية:
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330780-91-CN
Country of origin:الولايات المتحدة
نوع المنتج: 3300 XL مستشعر Proximitor مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يحدد 330780-91-CN تكوين التثبيت على سكة DIN بطول 9.0 أمتار لمستشعر القرب 3300 XL 11 مم، والمجهز بحزمة اعتماد المناطق الخطرة في الصين. يجري هذا المستشعر قياس إزاحة بالتيارات الدوامية من دون تلامس ضمن سلاسل المراقبة 3300 XL 11 مم، ويُخرج جهدًا تناظريًا يتناسب مباشرةً مع المسافة بين طرف المجس وسطح الهدف المرصود.
يتوافق هذا الطراز مع مجسات القرب 3300 XL 11 مم وكابلات التمديد لمراقبة اهتزاز العمود وموضعه المحوري وديناميكيات الدوّار. وعلى خلاف خيارات 5.0 أمتار أو تكوينات التثبيت على اللوحة، تتم معايرة هذا الطراز في المصنع لطول نظام قدره 9.0 أمتار، كما يدمج عتاد التثبيت على سكة DIN. بالإضافة إلى ذلك، تشير اللاحقة -CN إلى شهادتي NEPSI وCCC المطلوبتين للامتثال المحلي للمناطق الخطرة في السوق الصينية.
| الخيار / المقطع | الرمز على وحدة SKU هذه | المعنى من ورقة البيانات |
|---|---|---|
| رقم القطعة القابل للطلب | 330780-91-CN | مستشعر القرب 3300 XL 11 مم بطول نظام 9.0 أمتار، وتثبيت على سكة DIN، واعتمادات الصين |
| أ: الطول الإجمالي وخيار التثبيت | 91 | طول النظام 9.0 أمتار (29.5 قدمًا)، تثبيت على سكة DIN |
| اللاحقة | -CN | حزمة اعتماد المناطق الخطرة في الصين (NEPSI + CCC + العلامات المنطبقة) |
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء / SKU | 330780-91-CN |
| نوع النظام | نظام محوّل القرب 3300 XL مقاس 11 mm |
| توافق دخل المستشعر | يقبل مجس قرب واحد 3300 XL مقاس 11 mm وكابل تمديد |
| متطلبات دخل الطاقة | -17.5 Vdc إلى -26 Vdc (من دون حواجز) عند استهلاك أقصى يبلغ 12 mA؛ ومن -23 Vdc إلى -26 Vdc (مع الحواجز) |
| مقاومة الخرج التناظري | 50 ohms |
| معامل القياس التزايدي (ISF) | 3.94 V/mm (100 mV/mil) +/- 10% نموذجيًا |
| النطاق الخطي | 4.0 mm (160 mils)، بدءًا من مسافة تقارب 0.5 mm (20 mils) من الهدف |
| إعداد الفجوة الموصى به | 2.5 mm (100 mils) |
| استجابة التردد | 0 إلى 8 kHz (+0، -3 dB نموذجيًا) |
| مادة الهيكل | ألومنيوم A380 |
| مادة الموصل | ClickLoc مطلي بالذهب من النحاس الأصفر |
| درجة حرارة التشغيل | -52 degC إلى +100 degC |
| حد الرطوبة النسبية | تكاثف بنسبة 100% (غير قابل للغمر مع موصلات محمية) |
| ملصق الطرف | وظيفة توصيل الطرف |
|---|---|
| VT | محوّل الجهد / مصدر الطاقة (دخل اسمي -24 Vdc) |
| COM | مرجع التأريض المشترك |
| OUT | إشارة الخرج التناظرية للمحوّل |
تأكد من تثبيت مستشعر Proximitor على قضيب DIN مقاس 35 مم داخل حاوية صناعية جافة ونظيفة توفر حماية لا تقل عن IP54. حافظ على خلوص مناسب لأسلاك التوصيل الميدانية ووصلات الأطراف. استخدم كابلًا ثلاثي الموصلات محميًا ثلاثي الشعب (0.2 إلى 1.5 mm2 أو 16 إلى 24 AWG) للتوصيلات بين مستشعر Proximitor ونظام المراقبة. تحقق من أن مجموع طول المجس وطول كابل التمديد يطابق طول معايرة النظام البالغ 9.0 m للمستشعر.
يفي جهاز الإرسال 330780-91-CN بمتطلبات الامتثال التالية:
