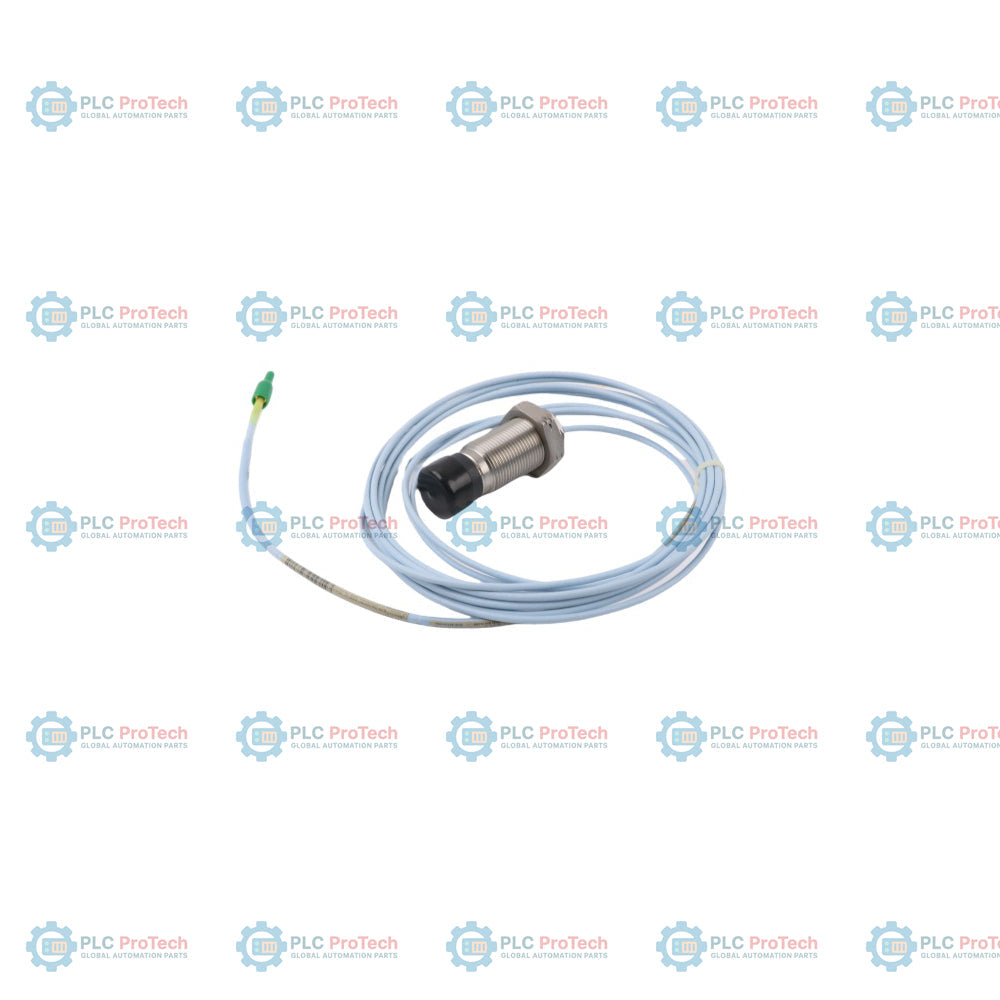

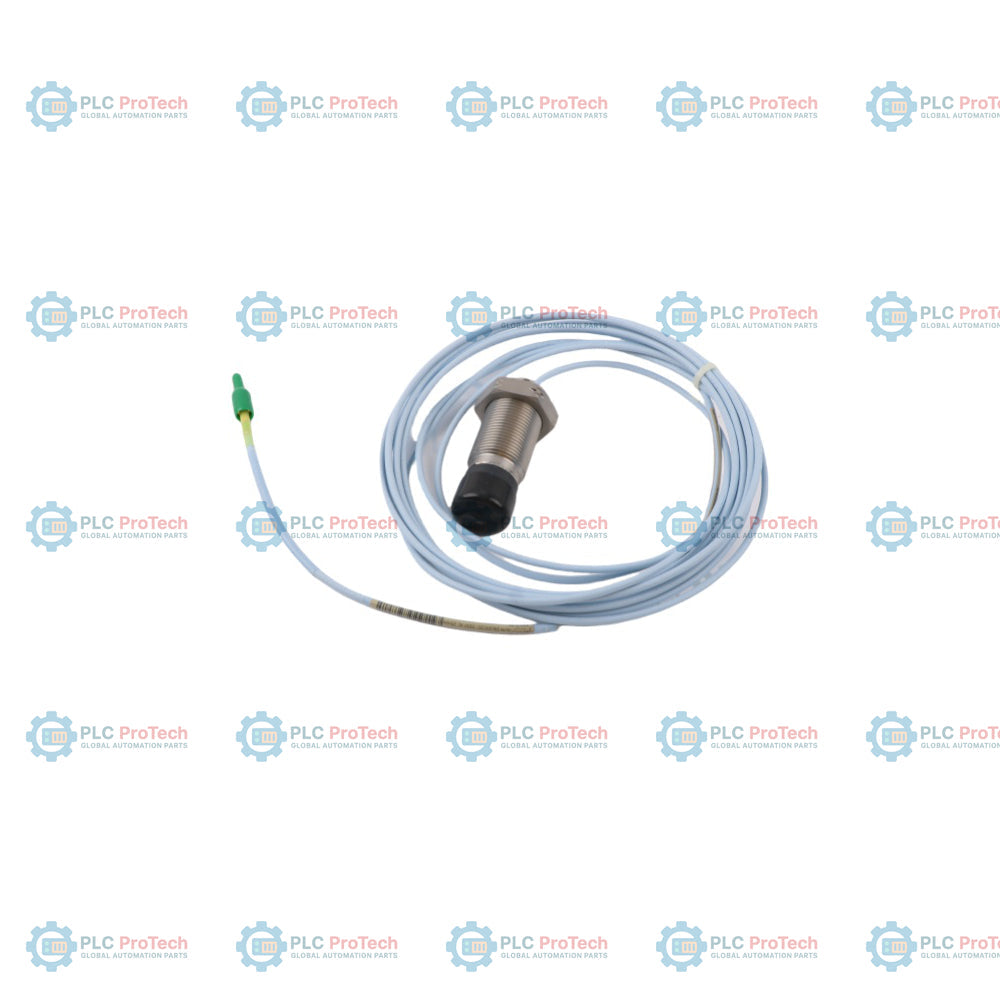

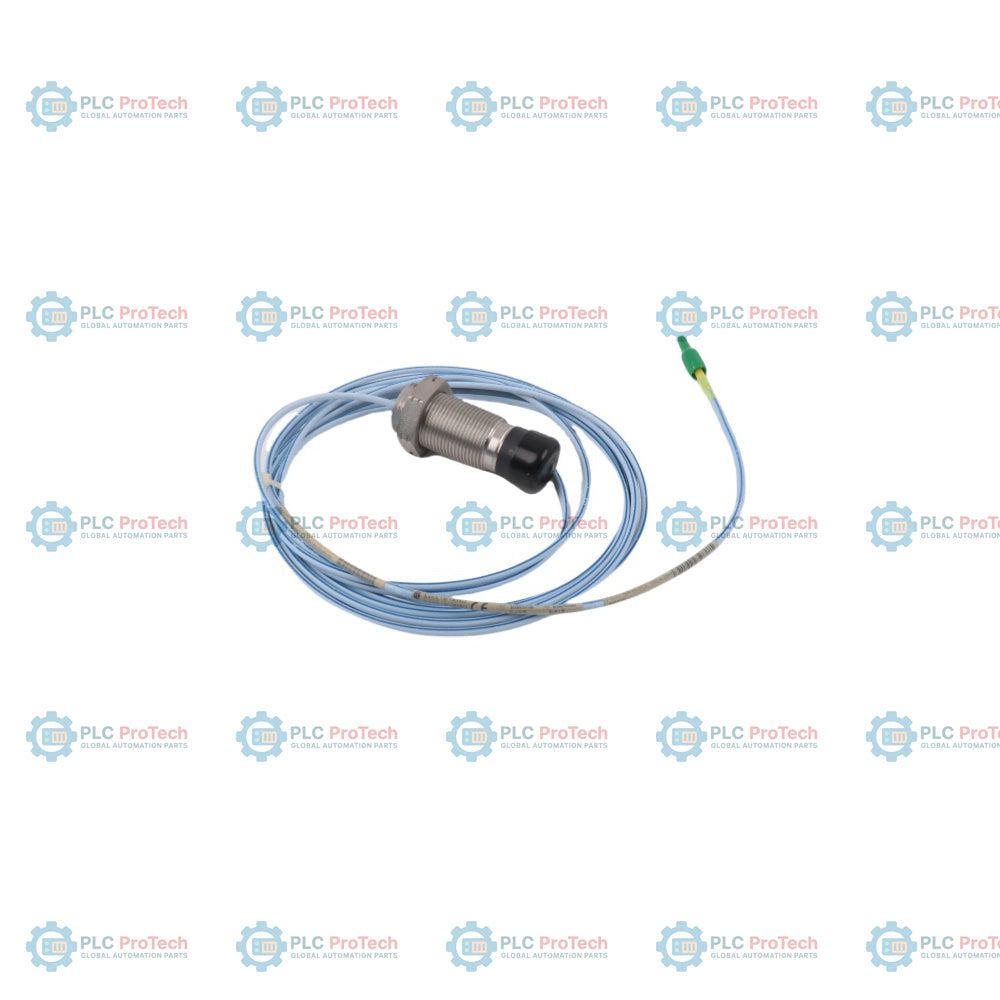

330851-02-000-060-50-00-05: مسبار تقارب 3300 XL مقاس 25 مم بسن لولبي متري M30x2 (الخيار 02)، وطول غير ملولب قدره 0.0 مم (الخيار 000)، وإجمالي طول غلاف قدره 60 مم (الخيار 060)، وإجمالي طول قدره 5.0 أمتار (الخيار 50)، وكابل FluidLoc غير مدرع (الخيار 00)، واعتمادات متعددة (الخيار 05).
ينتمي هذا المستشعر ذي التيار الدوامي والسن اللولبي المتري إلى نظام محول التقارب 3300 XL مقاس 25 مم، ويقيس الإزاحة الفيزيائية للأهداف الكبيرة في الآلات الدوارة. وعلى خلاف طُرز السن اللولبي الإنجليزي 1-1/2-12 (الخيار 01)، يأتي هذا المسبار مهيأً بغلاف ذي سن لولبي متري M30x2 للتركيب في منافذ الآلات ذات السن اللولبي المتري. ويتميز طرف المسبار مقاس 25 مم بإحكام مزدوج بمانعي تسرب أمامي وخلفي، يعملان معًا مع كابل FluidLoc المحوري ذي العزل من البولي فلورو ألكوكسي إيثيلين (PFA) لمقاومة تسرب الرطوبة والزيوت والمواد الكيميائية. ويتصل طول النظام البالغ 5.0 أمتار (الخيار 50) مباشرةً بمستشعر Proximitor بطول 5.0 أمتار، مما يلغي الحاجة إلى كابل تمديد وسيط في التركيبات القياسية.
تشمل التطبيقات النموذجية قياسات التمدد التفاضلي (DE) في مولدات التوربينات البخارية المتوسطة إلى الكبيرة، ومراقبة الموضع المحوري للدوار، وتتبع موضع الدفع، وتحليل إزاحة الأهداف الكبيرة على الأعمدة، وحماية الآلات الصناعية في بيئات توليد الطاقة والبتروكيماويات الخطرة.
| الخيار | الرمز في وحدة حفظ المخزون هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330851-02-000-060-50-00-05 | مسبار تقارب 3300 XL مقاس 25 مم، بغلاف بسن لولبي M30x2 |
| خيار نوع غلاف المسبار - A | 02 | سن لولبي M30x2 |
| خيار الطول غير الملولب - B | 000 | 0.0 مم (غلاف ملولب بالكامل) |
| خيار إجمالي طول الغلاف - C | 060 | إجمالي طول الغلاف 60 مم |
| خيار الطول الإجمالي - D | 50 | إجمالي طول النظام 5.0 أمتار (16.4 قدمًا) |
| خيار التدريع - E | 00 | بدون تدريع |
| خيار اعتماد الوكالة - F | 05 | اعتمادات متعددة (بما في ذلك ATEX وIECEx وCSA وNEPSI) |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء | 330851-02-000-060-50-00-05 |
| نوع المحول | مسبار تقارب 3300 XL مقاس 25 مم |
| نطاق القياس الخطي | 12.7 مم (500 mils)، بدءًا من مسافة تقارب 0.63 مم (25 mils) من الهدف |
| حساسية الخرج الاسمية | 0.787 V/mm (20 mV/mil)، معامل مقياس متوسط (ASF) |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | أقل من +/-0.31 مم (+/-12 mils) ضمن نطاق درجة الحرارة القياسي |
| الاستجابة الترددية | من 0 إلى 2.7 kHz (عادةً +0، -3 dB) |
| الحد الأدنى الموصى به لحجم الهدف | هدف مسطح بقطر 61 مم (2.4 بوصة) |
| مادة طرف المسبار | مادة طرف المسبار: بولي إيثر إيثر كيتون (PEEK) |
| مادة حاوية المسبار | فولاذ مقاوم للصدأ AISI 304 (SST) |
| مقاس مفتاح سداسي لصامولة القفل | سطحا مفتاح مقاس 27 مم (مورد مع مسبار بقلاوظ M30x2) |
| نوع الكابل | كابل FluidLoc متحد المحور ثلاثي المحاور، معزول بمادة PFA، بممانعة 75 أوم |
| مادة الموصل | نحاس أصفر مطلي بالذهب ونحاس بيريليوم مطلي بالذهب |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 مم (1.0 بوصة) |
| قوة الشد (الحد الأقصى المقدر) | 330 N (75 رطلًا) من حاوية المسبار إلى سلك المسبار |
| عزم صامولة القفل الموصى به | 68 N-m (50 ft-lb) موصى به؛ 163 N-m (120 ft-lb) كحد أقصى |
| عزم الربط بين الموصلات | يُوصى بالشد يدويًا؛ 0.565 N-m (5 in-lb) كحد أقصى |
| نطاق درجة حرارة المسبار (التشغيل/التخزين) | -35 درجة مئوية إلى +200 درجة مئوية (-31 درجة فهرنهايت إلى +392 درجة فهرنهايت) |
| حد درجة حرارة التشغيل قصيرة الأمد | +250 درجة مئوية (482 درجة فهرنهايت) كحد أقصى لمدة تقل عن 24 ساعة |
| حدود الرطوبة النسبية | تكاثف بنسبة 100%، غير قابل للغمر مع موصلات محمية |
حافظ على نصف قطر انحناء أدنى يبلغ 25.4 مم (1.0 بوصة) على طول جميع أقسام الكابل متحد المحور ثلاثي المحاور لمنع التدهور الكهربائي. أحكم صواميل حاوية المسبار المترية M30x2 بعزم التركيب الموصى به البالغ 68 N-m (50 ft-lb)، على ألا يتجاوز الحد الأقصى المقدر البالغ 163 N-m (120 ft-lb). ثبّت صامولة القفل القياسية باستخدام سلك أمان عبر فتحات الأمان المحفورة مسبقًا للحد من الارتخاء الناتج عن الاهتزاز الميكانيكي الشديد. مرّر دائمًا أسلاك المسبار عبر قنوات مخصصة وتجنب قربها الموازي من كابلات التيار المتردد عالية الجهد لتفادي الضوضاء الكهرومغناطيسية. استخدم واقيات الموصلات المصنوعة من الفلوروسيليكون والموردة أثناء التجميع النهائي لحماية توصيلات ClickLoc من سوائل المعالجة والزيت والرطوبة.
| معيار الشهادة | التفاصيل والتصنيفات |
|---|---|
| علامة CE | متوافق مع متطلبات المناعة الأوروبية ضد تداخل الترددات اللاسلكية/التداخل الكهرومغناطيسي |
| آمن جوهريًا (الخيار 05) | ATEX/IECEx Ex ia IIC T5...T1 Ga؛ الفئة I، المنطقة 0، AEx/Ex ia IIC T5...T1 Ga |
| غير قابل للاشتعال / القسم 2 | الفئة I، القسم 2، المجموعات A وB وC وD؛ Ex nA/ec IIC T5...T1 Gc |
| الشهادات الإقليمية | CSA، ATEX، IECEx، NEPSI |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330851-02-000-060-50-00-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار قرب 3300 XL مقاس 25 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 350ج
Dimensions: 70 مم × 120 مم × 120 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
