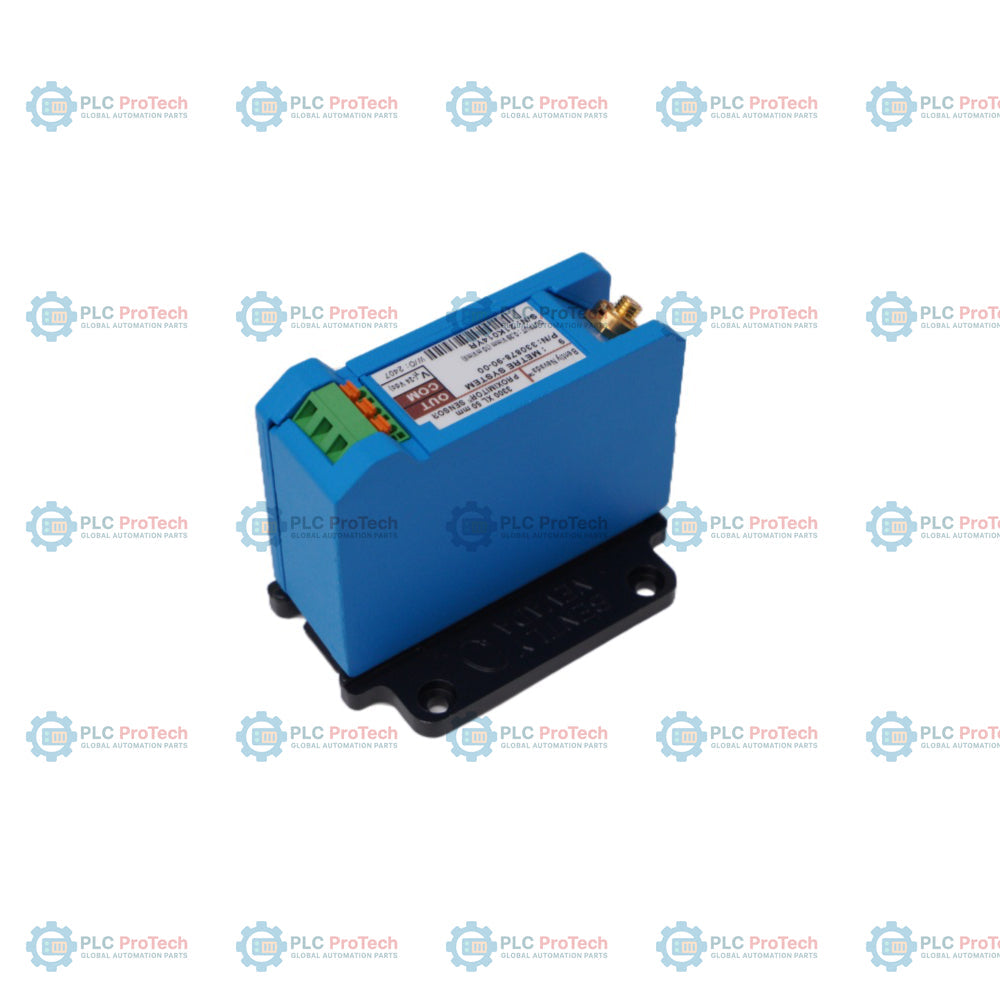

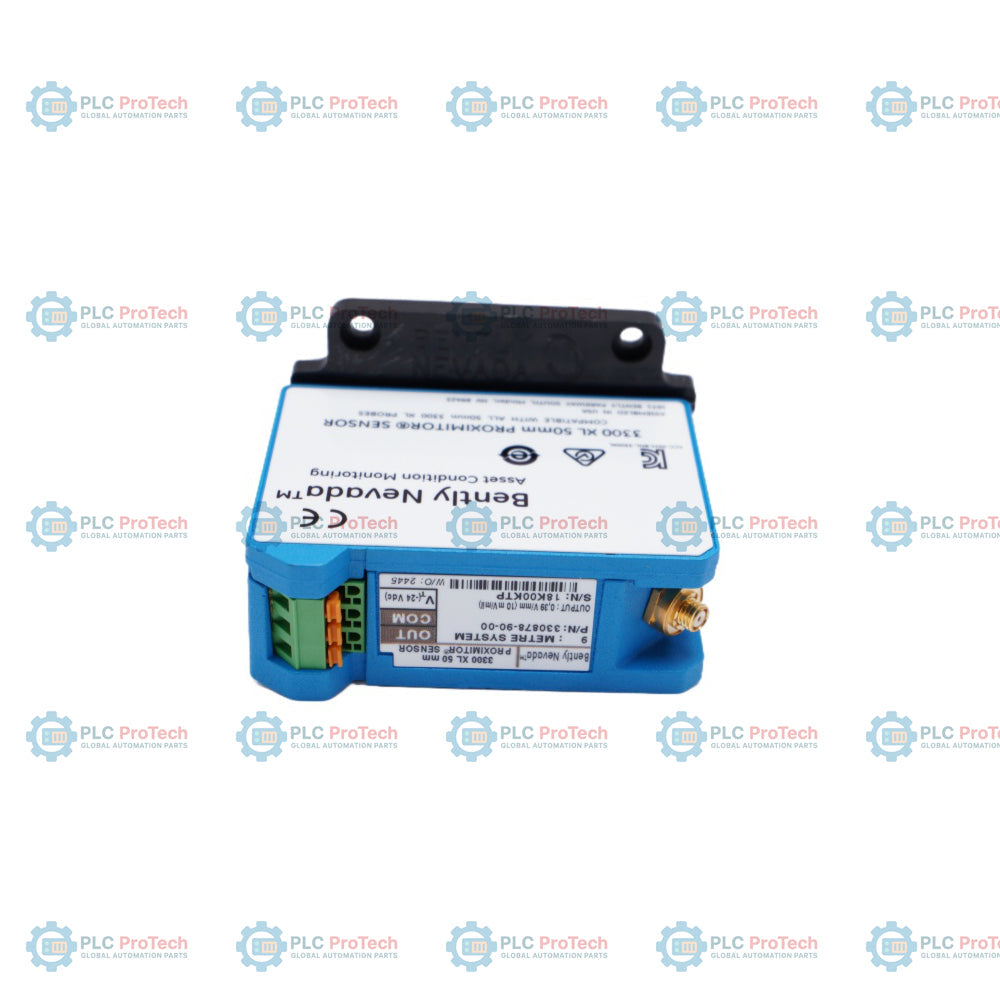

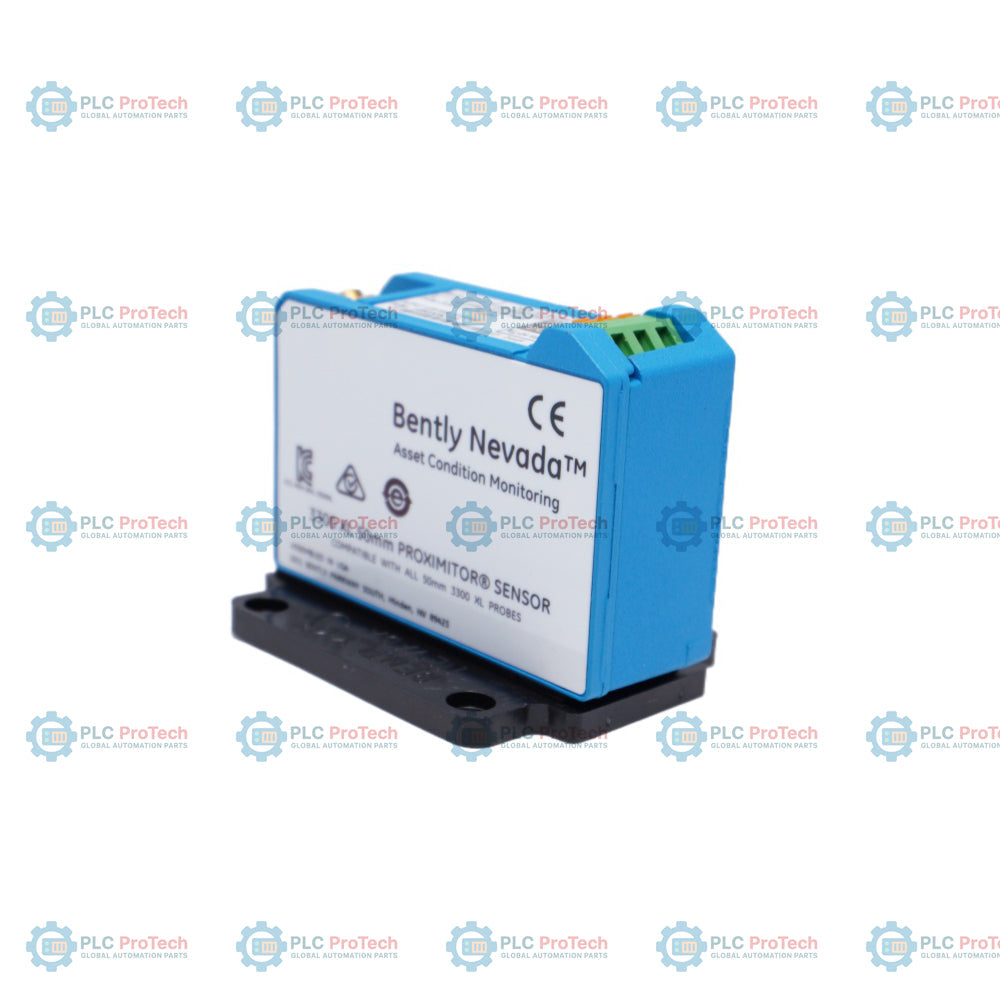

يحدد الخيار 90 (طول النظام 9.0 أمتار، تثبيت على لوحة) والخيار 05 (اعتمادات متعددة) تكوين مستشعر Proximitor 3300 XL مقاس 50 مم هذا — 330878-90-05.
على الرغم من توفر تكوينات التثبيت على سكة DIN (الخيار 91) والأنظمة بطول 5.0 أمتار (الخياران 50 أو 51)، فإن هذا النظام المثبت على لوحة بطول 9.0 أمتار يتوافق مع المجسات 330876 وكابلات التمديد 330877 لمسافات نقل أطول. ويتيح اختيار الاعتمادات المتعددة التركيب في البيئات الخطرة المحددة التي تتطلب الامتثال. ويستخدم المستشعر تقنية التيارات الدوامية المتقدمة لمعالجة إشارات الإزاحة من مجس مقاس 50 مم، ما يجعله فعالًا للغاية لقياسات التمدد التفاضلي (DE) أو تمدد الدوار (RX) في مولدات التوربينات البخارية.
| مقطع الخيار | الرمز على وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330878-90-05 | مستشعر Proximitor 3300 XL مقاس 50 مم |
| A - خيار الطول الإجمالي والتثبيت | 90 | طول النظام 9.0 أمتار (29.5 قدمًا)، تثبيت على لوحة |
| B - خيار اعتماد الجهات | 05 | اعتمادات متعددة (CSA، ATEX، IECEx) |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الطراز | 330878-90-05 |
| النطاق الخطي | 27.9 مم (1100 ميل) |
| حدود النطاق الخطي | يبدأ من 1.3 مم (50 mils) إلى 29.2 مم (1150 mils) من الهدف |
| عامل القياس المتوسط (ASF) | 394 mV/mm (10 mV/mil) اسميًا |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | أقل من +/-0.74 مم (+/-29 mils) |
| ممانعة الخرج | 50 أوم |
| متطلبات الطاقة | -17.5 Vdc إلى -26 Vdc من دون حواجز؛ -23 Vdc إلى -26 Vdc مع الحواجز |
| استهلاك التيار | 12 mA كحد أقصى |
| توافق مستشعر الدخل | يقبل مسبار تقارب واحدًا 3300 XL مقاس 50 مم وكابل تمديد |
| سعة طرف توصيلات الحقل | 0.2 إلى 1.5 مم2 (16 إلى 24 AWG) |
| سعة طرف توصيلات الحقل | نوع سلك الحقل الموصى به |
| كابل ثلاثي المحاور محمي بثلاثة موصلات | درجة حرارة التشغيل |
| -51 degC إلى +100 degC (-60 degF إلى +212 degF) | درجة حرارة التخزين |
| -51 degC إلى +105 degC (-60 degF إلى +221 degF) | مادة الغلاف |
| التوصيلات والواجهات | ملصق الطرف | وصف الوظيفة |
|---|---|---|
| مواصفات التوصيلات | VT | كابل ثلاثي محمي 0.2 إلى 1.5 مم2 (16 إلى 24 AWG) |
| دخل مصدر الطاقة (-17.5 إلى -26 Vdc) | مرجع مشترك / أرضي | كابل ثلاثي محمي 0.2 إلى 1.5 مم2 (16 إلى 24 AWG) |
| الخرج | جهد إشارة خرج تماثلي ديناميكي | كابل ثلاثي محمي 0.2 إلى 1.5 مم2 (16 إلى 24 AWG) |
| جهة إصدار الشهادة / المعيار | تفاصيل الاعتماد |
|---|---|
| علامة CE | متوافق مع توجيه الجماعة الأوروبية 2014/30/EU (التوافق الكهرومغناطيسي) وتوجيه RoHS 2011/65/EU |
| معايير التوافق الكهرومغناطيسي | EN 61000-6-2 (المناعة) وEN 61000-6-4 (الانبعاثات) للبيئات الصناعية |
| اعتمادات أمريكا الشمالية (cNRTLus) | الفئة I، المنطقة 0: AEx/Ex ia IIC T4/T5 Ga؛ الفئة I، المجموعات A وB وC وD؛ الفئة II، المجموعات E وF وG؛ الفئة III |
| ATEX / IECEx | Ex ia IIC T5...T1 Ga، Ex ia IIIC T90 degC...T280 degC Dc؛ Ex nA IIC T5...T1 Gc، Ex ec IIC T5...T1 Gc |
| بحري | قواعد عام 2019 لشروط التصنيف |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330878-90-05
Country of origin:الولايات المتحدة
نوع المنتج: مستشعر Proximitor 3300 XL 50 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 550ج
Dimensions: 90 مم × 140 مم × 140 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يحدد الخيار 90 (طول النظام 9.0 أمتار، تثبيت على لوحة) والخيار 05 (اعتمادات متعددة) تكوين مستشعر Proximitor 3300 XL مقاس 50 مم هذا — 330878-90-05.
على الرغم من توفر تكوينات التثبيت على سكة DIN (الخيار 91) والأنظمة بطول 5.0 أمتار (الخياران 50 أو 51)، فإن هذا النظام المثبت على لوحة بطول 9.0 أمتار يتوافق مع المجسات 330876 وكابلات التمديد 330877 لمسافات نقل أطول. ويتيح اختيار الاعتمادات المتعددة التركيب في البيئات الخطرة المحددة التي تتطلب الامتثال. ويستخدم المستشعر تقنية التيارات الدوامية المتقدمة لمعالجة إشارات الإزاحة من مجس مقاس 50 مم، ما يجعله فعالًا للغاية لقياسات التمدد التفاضلي (DE) أو تمدد الدوار (RX) في مولدات التوربينات البخارية.
| مقطع الخيار | الرمز على وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330878-90-05 | مستشعر Proximitor 3300 XL مقاس 50 مم |
| A - خيار الطول الإجمالي والتثبيت | 90 | طول النظام 9.0 أمتار (29.5 قدمًا)، تثبيت على لوحة |
| B - خيار اعتماد الجهات | 05 | اعتمادات متعددة (CSA، ATEX، IECEx) |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الطراز | 330878-90-05 |
| النطاق الخطي | 27.9 مم (1100 ميل) |
| حدود النطاق الخطي | يبدأ من 1.3 مم (50 mils) إلى 29.2 مم (1150 mils) من الهدف |
| عامل القياس المتوسط (ASF) | 394 mV/mm (10 mV/mil) اسميًا |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | أقل من +/-0.74 مم (+/-29 mils) |
| ممانعة الخرج | 50 أوم |
| متطلبات الطاقة | -17.5 Vdc إلى -26 Vdc من دون حواجز؛ -23 Vdc إلى -26 Vdc مع الحواجز |
| استهلاك التيار | 12 mA كحد أقصى |
| توافق مستشعر الدخل | يقبل مسبار تقارب واحدًا 3300 XL مقاس 50 مم وكابل تمديد |
| سعة طرف توصيلات الحقل | 0.2 إلى 1.5 مم2 (16 إلى 24 AWG) |
| سعة طرف توصيلات الحقل | نوع سلك الحقل الموصى به |
| كابل ثلاثي المحاور محمي بثلاثة موصلات | درجة حرارة التشغيل |
| -51 degC إلى +100 degC (-60 degF إلى +212 degF) | درجة حرارة التخزين |
| -51 degC إلى +105 degC (-60 degF إلى +221 degF) | مادة الغلاف |
| التوصيلات والواجهات | ملصق الطرف | وصف الوظيفة |
|---|---|---|
| مواصفات التوصيلات | VT | كابل ثلاثي محمي 0.2 إلى 1.5 مم2 (16 إلى 24 AWG) |
| دخل مصدر الطاقة (-17.5 إلى -26 Vdc) | مرجع مشترك / أرضي | كابل ثلاثي محمي 0.2 إلى 1.5 مم2 (16 إلى 24 AWG) |
| الخرج | جهد إشارة خرج تماثلي ديناميكي | كابل ثلاثي محمي 0.2 إلى 1.5 مم2 (16 إلى 24 AWG) |
| جهة إصدار الشهادة / المعيار | تفاصيل الاعتماد |
|---|---|
| علامة CE | متوافق مع توجيه الجماعة الأوروبية 2014/30/EU (التوافق الكهرومغناطيسي) وتوجيه RoHS 2011/65/EU |
| معايير التوافق الكهرومغناطيسي | EN 61000-6-2 (المناعة) وEN 61000-6-4 (الانبعاثات) للبيئات الصناعية |
| اعتمادات أمريكا الشمالية (cNRTLus) | الفئة I، المنطقة 0: AEx/Ex ia IIC T4/T5 Ga؛ الفئة I، المجموعات A وB وC وD؛ الفئة II، المجموعات E وF وG؛ الفئة III |
| ATEX / IECEx | Ex ia IIC T5...T1 Ga، Ex ia IIIC T90 degC...T280 degC Dc؛ Ex nA IIC T5...T1 Gc، Ex ec IIC T5...T1 Gc |
| بحري | قواعد عام 2019 لشروط التصنيف |
