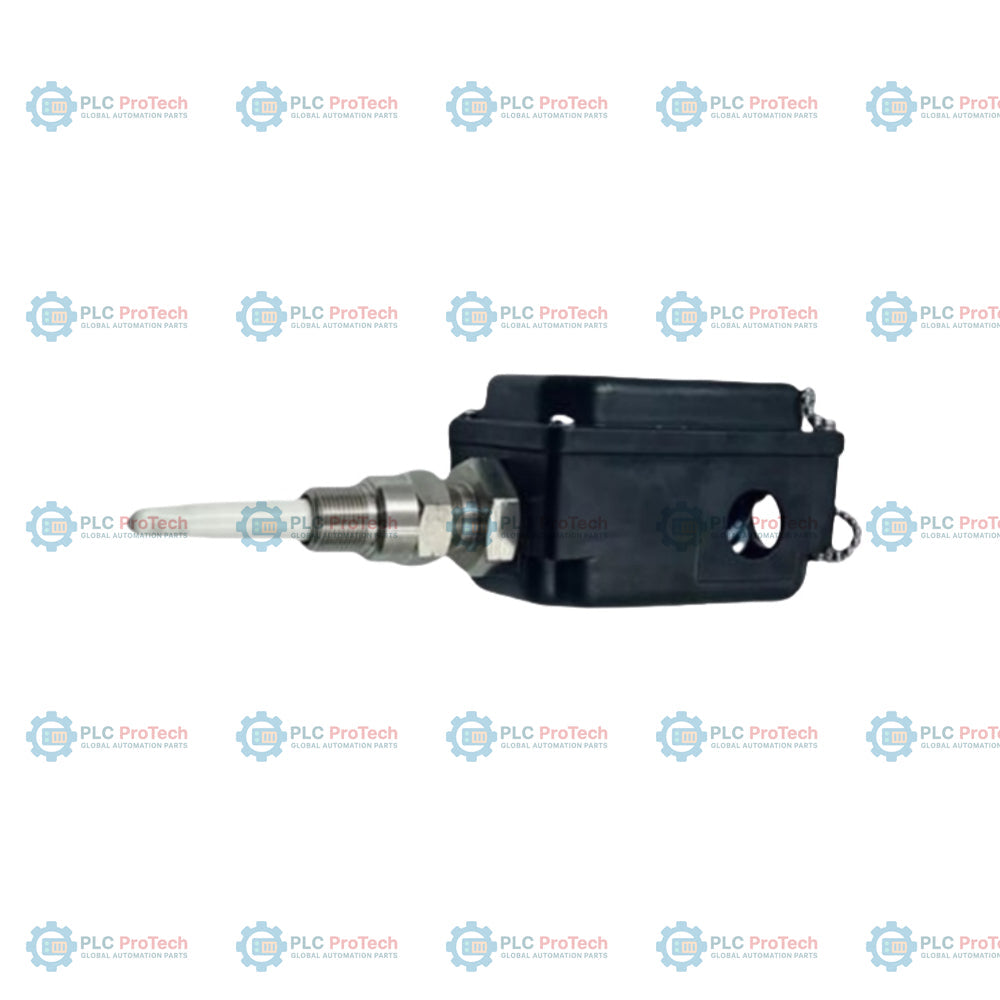

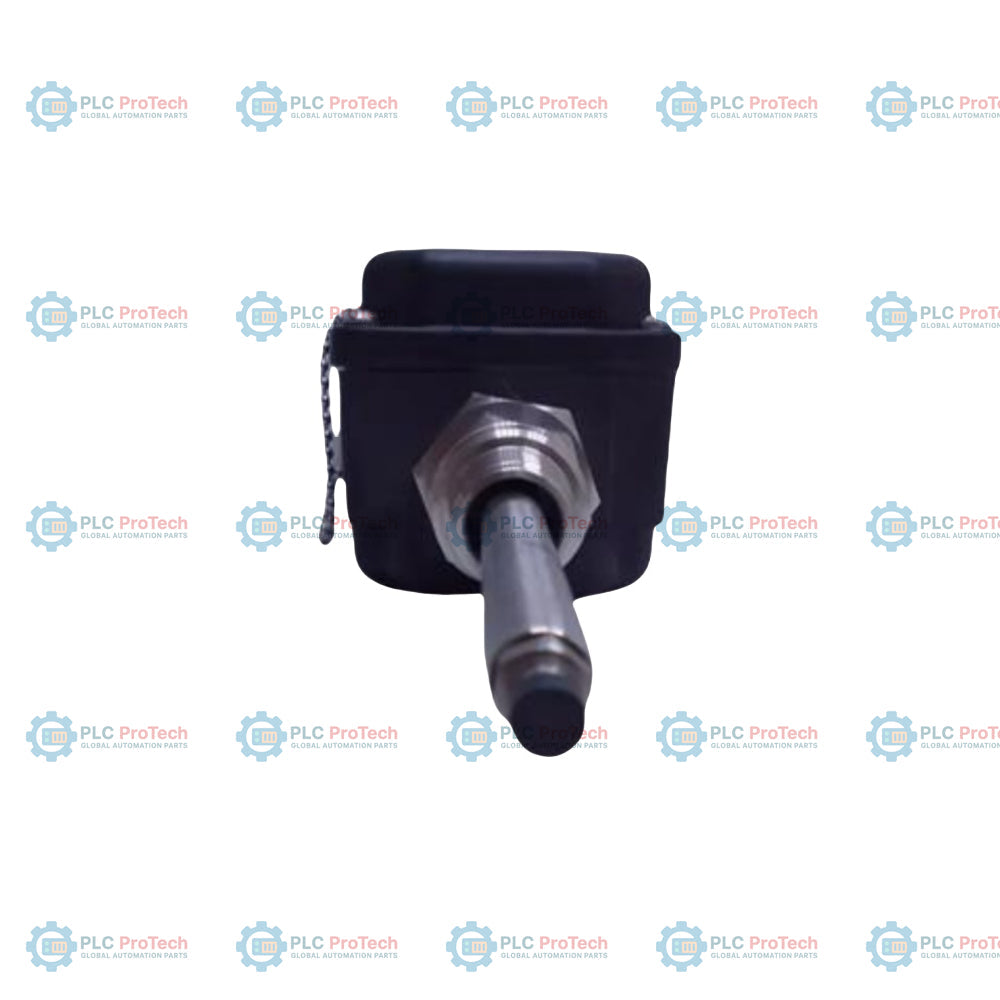

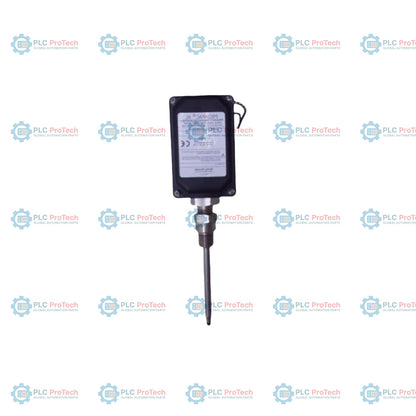

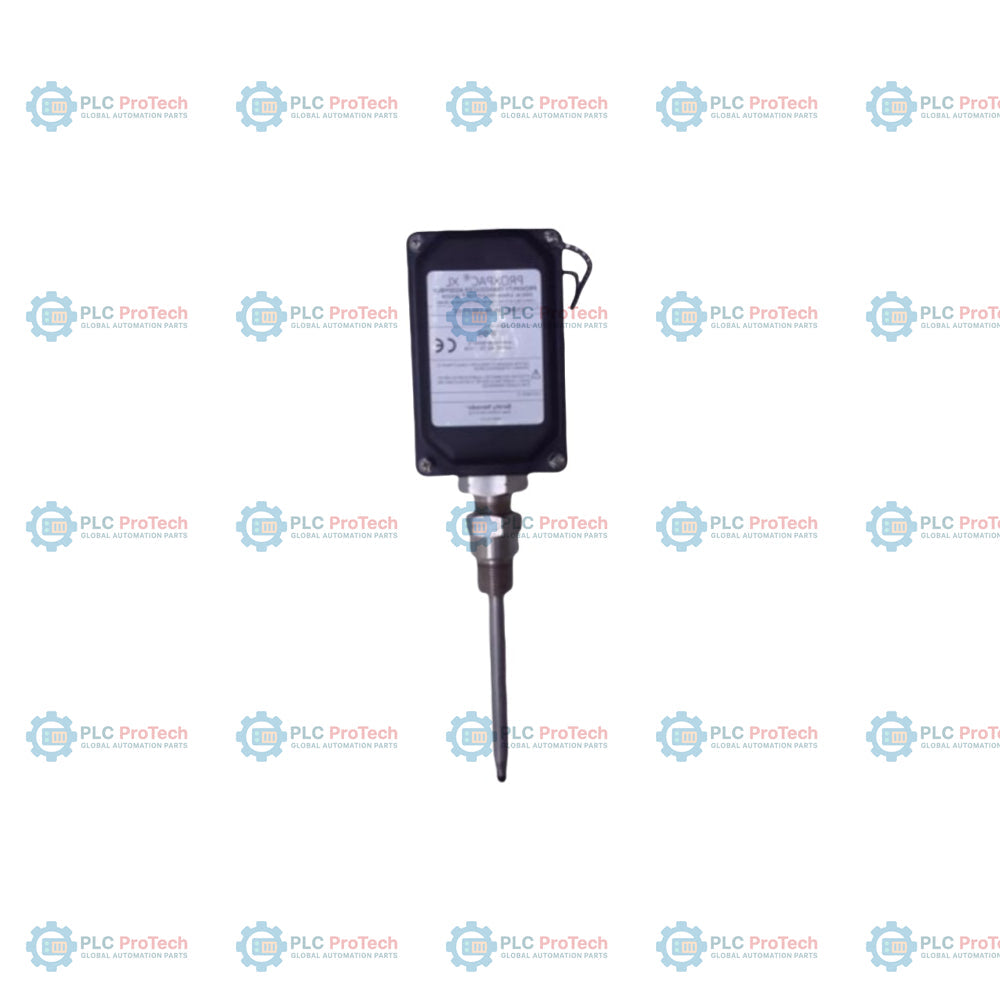

Bently Nevada 330881-16-10-105-06-02 محول قرب PROXPAC XL

SKU 330881-16-10-105-06-02

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330881-16-10-105-06-02
Country of origin:الولايات المتحدة
نوع المنتج: محول قرب PROXPAC XL
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 250ج
Dimensions: 60 مم × 110 مم × 110 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330881-16-10-105-06-02 يحدد هذا مجموعة محول القرب PROXPAC XL المترية، التي تتميز بمسبار 3300 XL مقاس 8 مم من دون اعتمادات (الخيار 16)، ومحول مباعدة بطول 100 مم (الخيار 10)، وطول اختراق غلاف المسبار 105 مم (الخيار 105).

يوضع محول القرب المدمج هذا في مجموعة حرارية بلاستيكية مصبوبة مصنوعة من كبريتيد البوليفينيلين (PPS) المقوّى بألياف زجاجية وموصلة، مما يوفر حماية IP66 والنوع 4X ضد البيئات الصناعية القاسية. ومن خلال دمج مستشعر Proximitor ‏3300 XL مباشرة داخل غطاء الغلاف، تعمل هذه الوحدة كنظام قياس تيارات دوامية مستقل، ما يلغي الحاجة إلى مبيتات Proximitor منفصلة أو كابلات تمديد وسيطة. تتصل الأسلاك الميدانية مباشرة بكتل التوصيل الطرفية داخل الغلاف، مما يبسّط التركيب على الآلات الدوارة.

الميزات

يدمج الخيار 16 مسبار قرب 3300 XL مقاس 8 مم مع كابل بطول متر واحد مباشرة داخل الغلاف الواقي.
يوفر الخيار 10 محول مباعدة متريًا بطول 100 مم لضبط خلوص المسبار عن السطح المستهدف.
يحدد الخيار 105 طول اختراق غلاف المسبار البالغ 105 مم، ويُطلب بزيادات قدرها 1 مم.
يتضمن الخيار 06 مجموعة وصلات تحتوي على وصلة واحدة 3/4-14 NPT، ومخفض واحد من 3/4-14 NPT إلى 1 1/2-14 NPT من الفولاذ المقاوم للصدأ، وسدادتين لتوصيلات القنوات.
يهيئ الخيار 02 سن تركيب خارجي 3/4-14 NPT، وهو مطلوب للتركيبات التي تستخدم محول المباعدة.
يُعزَّز الغلاف المصبوب من كبريتيد البوليفينيلين (PPS) بألياف زجاجية وموصلة لتبديد الشحنات الكهروستاتيكية وتحمل البيئات القاسية.
الغلاف مصنف وفق IP66 والنوع 4X لمقاومة المياه الموجهة بالخرطوم والملوثات البيئية.
تتيح كتلة التوصيل الطرفية الداخلية التوصيل الميداني المباشر بنظام مراقبة الاهتزاز، مما يلغي الحاجة إلى كابلات تمديد خارجية.

التطبيقات

قياس اهتزاز العمود والموضع المحوري في الآلات الدوارة.
قياسات القرب غير التلامسية في التوربينات البخارية، والتوربينات الغازية، والضواغط، وأنظمة المضخات.
التركيبات ذات الظروف البيئية القاسية التي تتطلب حماية كيميائية أو مائية من النوع 4X وIP66.
التركيبات محدودة المساحة التي لا يكون فيها تركيب مبيت مستشعر Proximitor خارجي منفصل عمليًا.

معلومات الطلب

الخيار / المقطع	رمز الخيار في وحدة حفظ المخزون هذه	الوصف
رقم الجزء القابل للطلب	330881-16-10-105-06-02	مجموعة محول القرب PROXPAC XL (متري)
A: خيار المسبار والاعتمادات	16	مسبار 3300 XL مقاس 8 مم من دون اعتمادات
B: خيار محول المباعدة	10	طول محول المباعدة 100 مم (يُطلب بزيادات قدرها 10 مم)
C: خيار اختراق المسبار	105	طول اختراق غلاف المسبار 105 مم (يُطلب بزيادات قدرها 1 مم)
D: خيار الوصلات	06	وصلة واحدة 3/4-14 NPT، ومخفض واحد من 3/4-14 NPT إلى 1 1/2-14 NPT من الفولاذ المقاوم للصدأ، وسدادتان
E: خيار سن التركيب	02	3/4-14 NPT (مطلوب عند طلب خيار محول المباعدة)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
الطراز	330881-16-10-105-06-02
نوع المحول	مسبار قرب مدمج بالتيارات الدوامية ومستشعر Proximitor
قطر المسبار	8 mm
توافق النظام	نظام محول القرب 3300 XL
طاقة الدخل	يتطلب من -17.5 Vdc إلى -26 Vdc من دون حواجز عند استهلاك أقصى يبلغ 12 mA (ومن -23 Vdc إلى -26 Vdc مع الحواجز)
مقاومة الخرج	50 Ohm
مقاومة التيار المستمر الاسمية للمسبار	7.59 Ohm +/- 0.50 Ohm (لكابل مسبار بطول 1.0 m)
النطاق الخطي	2.0 mm (80 mils)، بدءاً من مسافة تقارب 0.25 mm (10 mils) من الهدف (خرج تقريبي من -1 Vdc إلى -17 Vdc)
ضبط الفجوة الموصى به	1.27 mm (50 mils)
معامل القياس التزايدي (ISF)	7.87 V/mm (200 mV/mil) +/- 5%، بما في ذلك خطأ قابلية التبادل (مقاساً على نطاق 80 mil من 0 إلى +45 degC)
الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL)	أقل من +/- 0.025 mm (+/- 1 mil) في درجة حرارة الغرفة
حساسية مصدر التغذية	أقل من 2 mV تغير في جهد الخرج لكل فولت من تغير جهد الدخل
مادة الغلاف	مادة لدائن حرارية من كبريتيد متعدد الفينيلين (PPS) مقاومة للأشعة فوق البنفسجية (UV) ومدعمة بالزجاج وتحتوي على ألياف موصلة
مادة الجلبة	فولاذ مقاوم للصدأ AISI 304
الجلبة الخارجية وبراغي التثبيت	فولاذ مقاوم للصدأ AISI 303
مادة الحلقة الدائرية O-ring	نيوبريـن
مادة بطانة التأريض	فولاذ مقاوم للصدأ AISI 304
مادة عزل الاهتزاز	سيليكون خلوي فائق الليونة
تصنيف IP	IP66 (تم التحقق منها وفق تقرير BASEEFA رقم T07/0709) وType 4X
مقاومة الصدمات	يتحمل الهيكل صدمات بطاقة 4 Joule عند -39 degC و+115 degC (معتمد من BASEEFA)؛ و7 Joule في درجة حرارة الغرفة (تم التحقق من ذلك بواسطة CSA)
أقصى قوة تحميل	يتحمل الهيكل حملاً كابولياً قدره 912 N (205 lbf) موضوعاً على بُعد 38 mm من الطرف غير المدعوم
عزم صامولة التثبيت	29.5 N-m (260 in-lb)
عزم صامولة قفل جلبة المسبار	39.3 N-m (350 in-lb)
درجة حرارة تشغيل المسبار	-52 degC إلى +177 degC (-62 degF إلى +351 degF)
درجة حرارة تشغيل الهيكل	-52 degC إلى +100 degC (-62 degF إلى +212 degF)
درجة حرارة التخزين	-52 degC إلى +105 degC (-62 degF إلى +221 degF)
الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر (عند إحكام غلقه بصورة صحيحة)

إرشادات التركيب

لضمان إحكام العزل البيئي بصورة صحيحة، تحقق من تثبيت غطاء الهيكل وجميع نقاط توصيل القنوات بإحكام تام. اتخذ الاحتياطات اللازمة لمنع الرطوبة من الانتقال عبر أنابيب القنوات إلى داخل الهيكل. أحكم ربط صامولة التثبيت بعزم الربط الموصى به البالغ 29.5 N-m (260 in-lb)، وصامولة قفل جلبة المسبار بعزم 39.3 N-m (350 in-lb). حافظ أثناء الإعداد على ضبط الفجوة الموصى به البالغ 1.27 mm (50 mils) بين طرف المسبار والمادة المستهدفة.

الامتثال والشهادات

متوافق مع معايير CE
متوافق مع الجزء 15 من لوائح FCC
توجيه EMC ‏2014/30/EU ‏(EN 61000-6-2، EN 61000-6-4)
توجيه RoHS ‏2011/65/EU

FAQ

ما طول محول المباعدة لتكوين 330881-16-10-105-06-02؟

يتضمن هذا التكوين الخيار 10، الذي يحدد طول محول مباعدة قدره 100 مم.

هل تتضمن مجموعة محول الطاقة PROXPAC XL هذه اعتمادات للمناطق الخطرة؟

لا، يتضمن هذا التكوين المحدد الخيار 16، الذي يدمج مسبار تقارب قياسي 3300 XL مقاس 8 مم من دون اعتمادات.

ما التركيبات المقدمة ضمن الخيار 06 من مجموعة PROXPAC XL هذه؟

يتضمن الخيار 06 طقم تركيبات مكونًا من تركيبة واحدة بمقاس 3/4-14 NPT، ومخفض واحد من الفولاذ المقاوم للصدأ للتحويل من 3/4-14 NPT إلى 1 1/2-14 NPT، وسدادتَي أنابيب توصيل.

ما مقاس سن التركيب المحدد في الخيار 02؟

يحدد الخيار 02 سن تركيب للغلاف الخارجي بمقاس 3/4-14 NPT، وهو مطلوب عند استخدام محول مباعدة.
