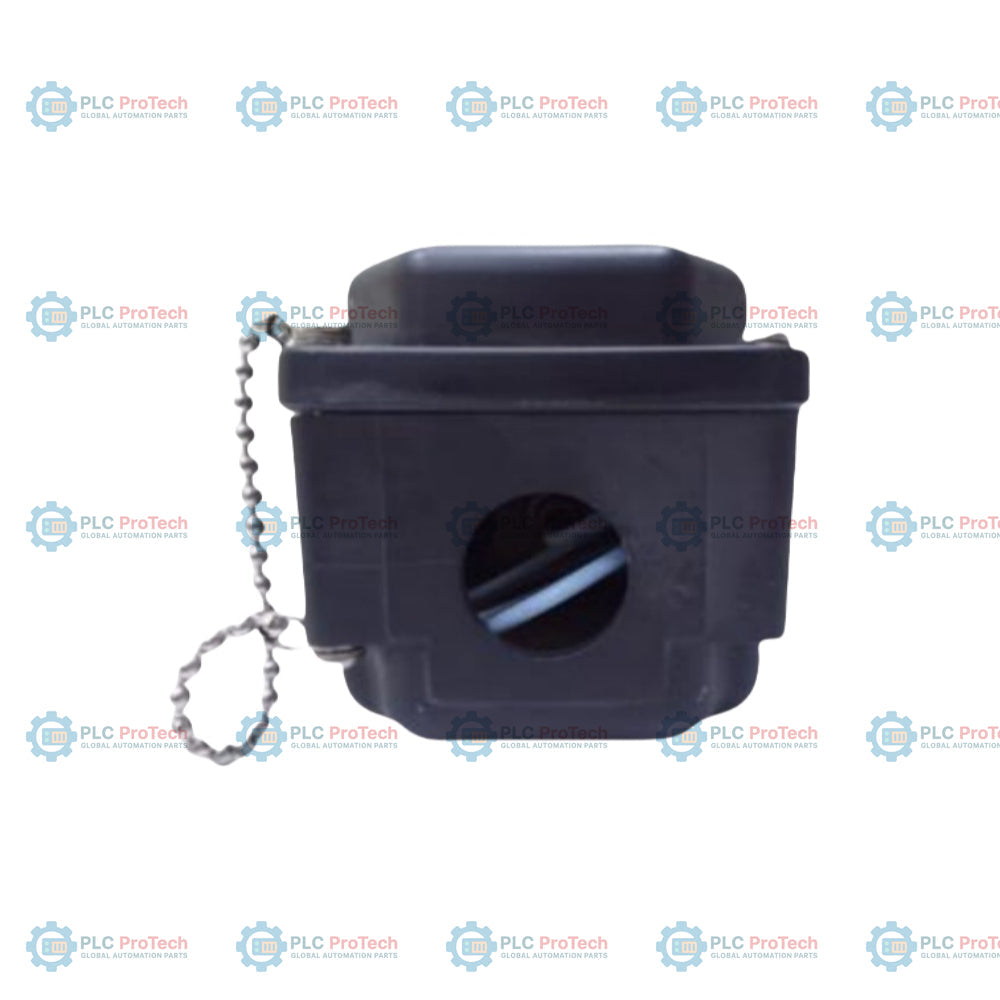

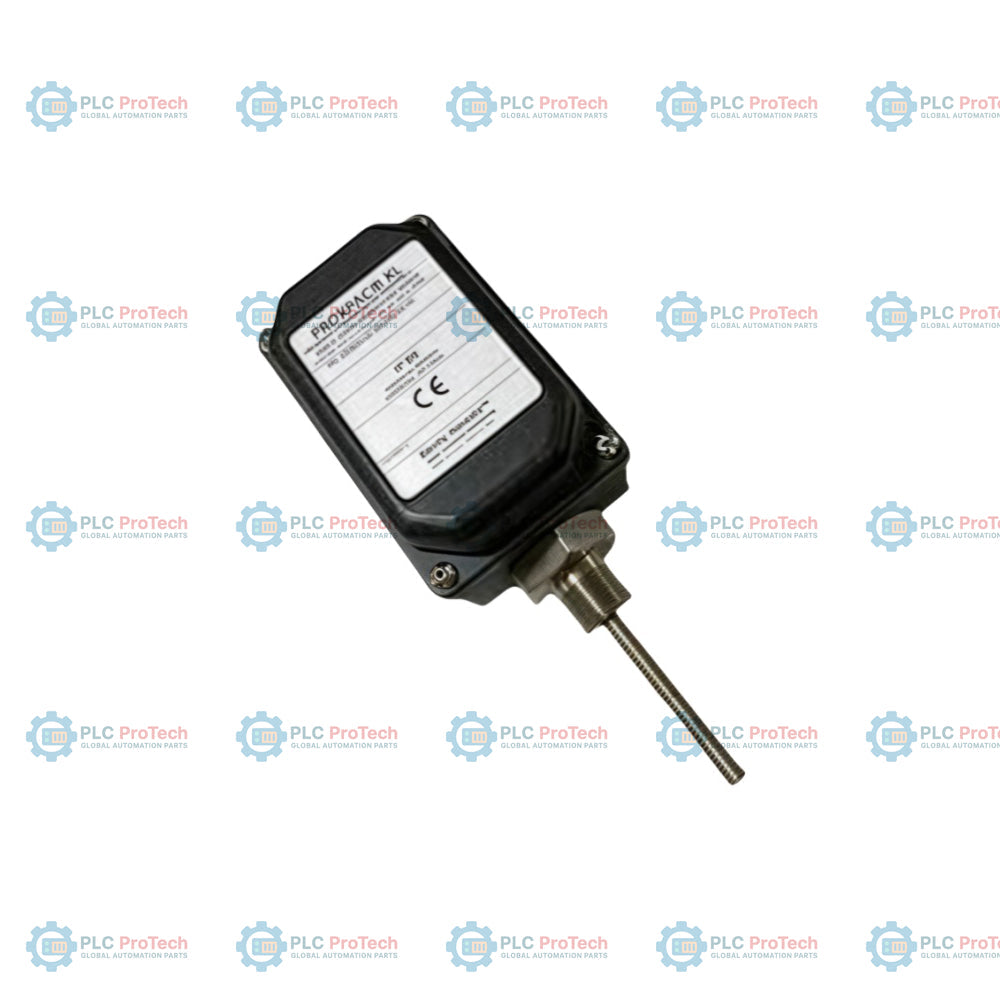

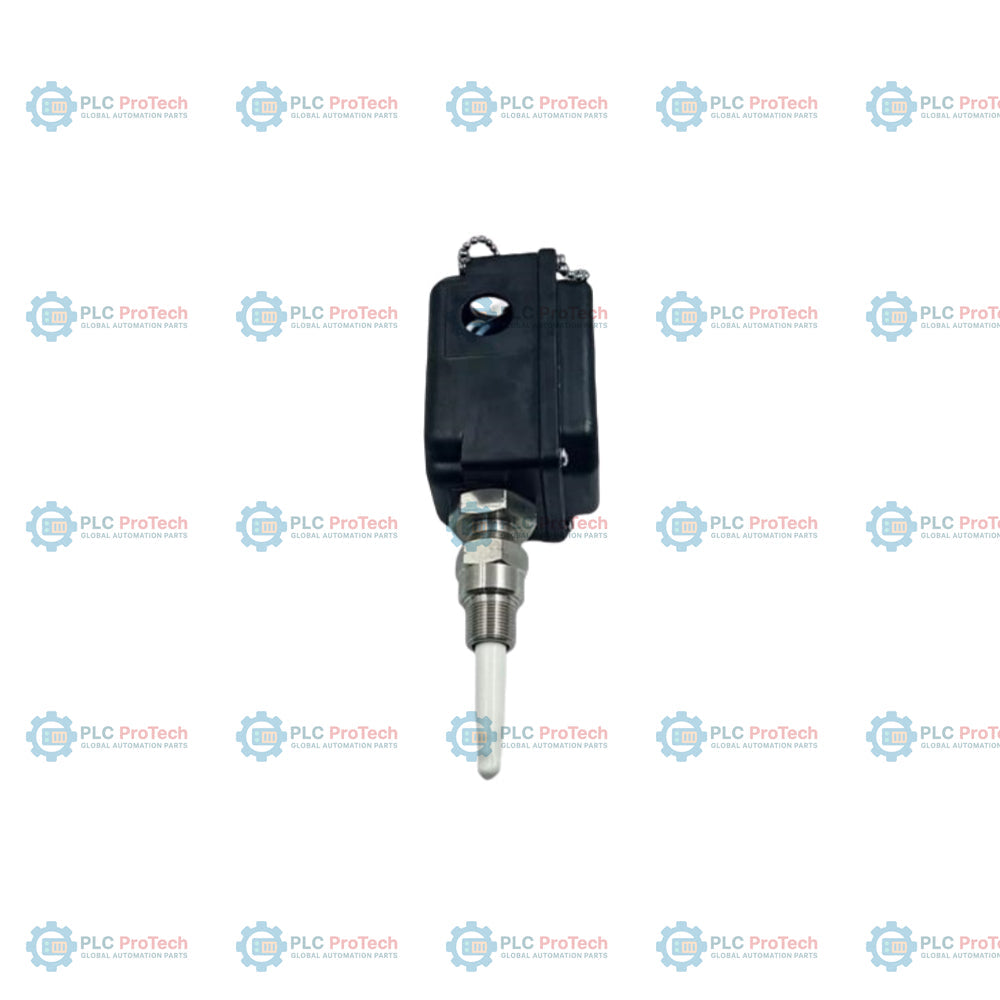

محول القرب Bently Nevada 330881-28-10-140-00-02 PROXPAC XL

SKU 330881-28-10-140-00-02

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330881-28-10-140-00-02
Country of origin:الولايات المتحدة
نوع المنتج: محول قرب PROXPAC XL
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 250ج
Dimensions: 60 مم × 110 مم × 110 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330881-28-10-140-00-02 تحدد تهيئة وحدة محول القرب PROXPAC XL المترية هذه، التي تتميز بمسبار قرب 3300 XL مقاس 8 مم مع اعتمادات متعددة، ومحول إزاحة 100 مم، وطول اختراق مسبار 140 مم، ومن دون تركيبات قنوات، وسن تركيب 3/4-14 NPT.

تجمع هذه الوحدة المتكاملة مسبار 3300 XL مقاس 8 مم ومستشعر Proximitor المطابق له، بطول متر واحد، داخل غطاء هيكل واقٍ واحد مصنوع من اللدائن الحرارية من كبريتيد البولي فينيلين (PPS). يلغي هذا الهيكل الحاجة إلى كابل تمديد وسيط تقليدي وغطاء منفصل لمستشعر Proximitor. تُوصل الأسلاك الميدانية مباشرةً بالأطراف الداخلية، ما يقلل فقد الإشارة ونقاط التوصيل. وعلى خلاف الطرز الشقيقة التي تفتقر إلى اعتمادات المناطق الخطرة أو تستخدم أبعادًا إنشية، تحمل هذه التهيئة المترية شهادات متعددة للمناطق الخطرة وتستخدم محول إزاحة متريًا بطول 100 مم لتلبية متطلبات الإزاحة الميكانيكية المحددة في أغطية الآلات المصنفة.

الميزات

التصميم المتكامل: يضم مسبار قرب 3300 XL مقاس 8 مم وطوله متر واحد، ومستشعر Proximitor في وحدة واحدة، ما يلغي الحاجة إلى كابلات التمديد.
التهيئة المترية: مزود بخيارات مترية، تشمل محول إزاحة 100 مم (الخيار 10) وكمّ اختراق مسبار 140 مم (الخيار 140).
هيكل مقاوم للتآكل: مصبوب من لدائن حرارية من كبريتيد البولي فينيلين (PPS) المقواة بالزجاج، مع ألياف موصلة لتبديد الشحنات الكهروستاتيكية.
الحماية من دخول العوامل الخارجية: مصنف Type 4X وIP66 للحماية من الغبار ونفاثات المياه عالية الضغط في البيئات القاسية.
اعتمادات متعددة: يوفر إعداد المسبار والاعتمادات في الخيار 28 تصنيفات للمناطق الخطرة الآمنة جوهريًا وغير المسببة للاشتعال (ATEX وIECEx والاعتمادات الأمريكية الشمالية).
التركيب القياسي: يستخدم سن تركيب 3/4-14 NPT للتثبيت الميكانيكي بغطاء الآلة (الخيار 02).
طقم السدادات والحلقات: يتضمن خيار التركيبات 00 سدادتين وحلقتين دون تركيبات خارجية للقنوات.

التطبيقات

يُستخدم نظام المحول المتكامل هذا لمراقبة اهتزاز الآلات وإزاحة العمود والموضع المحوري دون تلامس في البيئات الصناعية. وتشمل الصناعات والمعدات النموذجية ما يلي:

مراقبة اهتزاز موضع عمود التوربينات البخارية والغازية
أنظمة حماية الضواغط الطاردة المركزية والمحورية
المضخات والمراوح وعلب التروس الصناعية الكبيرة
المواقع الخطرة المصنفة التي تتطلب أجهزة قياس آمنة جوهريًا أو غير مسببة للاشتعال
البيئات الخارجية القاسية أو بيئات الغسل بالماء التي تتطلب حماية IP66 وType 4X للهيكل

معلومات الطلب

مقطع الخيار	الرمز في وحدة حفظ المخزون (SKU) هذه	الوصف / المعنى
رقم الجزء القابل للطلب	330881-28-10-140-00-02	محول القرب PROXPAC XL، متري
A: خيار المسبار والاعتمادات	28	مسبار 3300 XL مقاس 8 مم مع اعتمادات متعددة
B: خيار محول الإزاحة	10	طول محول الإزاحة 100 مم (يُطلب بزيادات قدرها 10 مم)
C: خيار اختراق المسبار	140	طول اختراق المسبار 140 مم (يُطلب بزيادات قدرها 1 مم)
D: خيار التركيبات	00	من دون تركيبات؛ سدادتان وحلقتان
E: خيار سن التركيب	02	3/4-14 NPT (مطلوب عند طلب خيار محول قطعة المباعدة)

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنعة	Bently Nevada (Baker Hughes)
الطراز / رقم الجزء	330881-28-10-140-00-02
توافق النظام	يتوافق مع أنظمة المراقبة والمدخلات 3300 XL
مادة الغلاف	مادة بلاستيكية حرارية من كبريتيد البولي فينيلين (PPS) المقوّى بالألياف الزجاجية والمقاوم للأشعة فوق البنفسجية، مع ألياف موصلة
مادة الجلبة وقطعة المباعدة	فولاذ مقاوم للصدأ AISI 304
الحماية من دخول العوامل الخارجية	IP66 وNEMA Type 4X
النطاق الخطي	2.0 مم (80 ميل)، من حوالي 0.25 مم إلى 2.3 مم (من 10 ميل إلى 90 ميل)
معامل القياس	7.87 فولت/مم (200 مللي فولت/ميل) +/-5% (بما في ذلك خطأ قابلية التبادل)
استجابة التردد	من 0 إلى 10 كيلوهرتز: +0، -3 ديسيبل (مع ما يصل إلى 305 أمتار من أسلاك الموقع)
طاقة الإدخال	يتطلب من -17.5 Vdc إلى -26 Vdc عند 12 mA كحد أقصى (من دون حواجز)
ممانعة الخرج	50 أوم
توصيلات الموقع	من 0.2 إلى 1.5 مم2 (من 16 إلى 24 AWG)، وبحد أقصى 305 م (1,000 قدم) بين Proximitor ووحدة المراقبة
مادة طرف المسبار	كبريتيد بولي فينيلين (PPS)
مادة هيكل المسبار	فولاذ مقاوم للصدأ AISI 304
كابل المسبار	بطول متر واحد، ثلاثي المحاور بقدرة 75 أوم، معزول بـ FEP ومزوّد بموصل ClickLoc مطلي بالذهب
درجة حرارة تشغيل المسبار	-52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
درجة حرارة تشغيل الغلاف	-52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت)
مانع ضغط (هيكل المسبار)	حلقة Viton دائرية (تحكم إغلاقها في الضغط التفاضلي بين طرف المسبار وجسم الغلاف)
مادة الحلقة الدائرية للجلبة	نيوبـرين

إرشادات التركيب

محاذاة الجلبة: اربط جلبة المسبار في غلاف الآلة باستخدام سن لولبي 3/4-14 NPT. تأكد من تطبيق عزم الربط الصحيح لصامولة القفل.
ضبط فجوة المسبار: اضبط الفجوة الميكانيكية الأولية عند مركز النطاق الخطي (عادةً 1.27 مم أو 50 ميل) للحصول على خرج انحياز اسمي قدره -10 Vdc قبل الشد النهائي.
توصيلات الموقع: صِل أسلاك الموقع القياسية ثلاثية الموصلات والمحجوبة ثلاثية المحاور مباشرةً بالأطراف الداخلية لمستشعر Proximitor داخل غطاء الغلاف. تجنب الانحناءات الحادة أو التوجيه بالقرب من خطوط الجهد العالي.
منع الرطوبة: اتخذ الاحتياطات المناسبة لمنع انتقال الرطوبة أو التكاثف عبر مسار القناة إلى داخل غلاف PPS. أَحكِم إغلاق جميع مداخل القنوات بالشكل المناسب.
التأريض: صِل لوحة التأريض الداخلية والبطانة وفقًا لرسم Bently Nevada رقم 141092 أو 140979، بحسب تصنيف الخطر.

الامتثال والاعتمادات

علامة CE: متوافق مع توجيهات الاتحاد الأوروبي المعمول بها.
اعتمادات المناطق الخطرة: متوافق مع معايير ATEX وIECEx ومعايير أمريكا الشمالية (cNRTLus) للتركيبات الآمنة جوهريًا من الفئة I، المنطقة 0/الفئة I، القسم 1 عند استخدامه مع حواجز زينر أو عوازل جلفانية.
غير مُشعِل: معتمد للتركيبات من الفئة I، القسم 2، والفئة I، المنطقة 2 (Ex nA / Ex ec).
أداء الغلاف: الغلاف معتمد لتحمّل صدمة بقوة 4 جول عند درجات الحرارة القصوى (-39 درجة مئوية و115 درجة مئوية) وفقًا لمواصفات BASEEFA.

FAQ

ماذا ترمز رموز الخيارين 10 و140 في طراز PROXPAC XL هذا؟

يحدد الخيار 10 طول محول المباعدة البالغ 100 مم، بينما يحدد الخيار 140 طول اختراق المسبار البالغ 140 مم.

هل يتطلب الطراز 330881-28-10-140-00-02 كابل تمديد خارجيًا؟

لا. يدمج PROXPAC XL مسبار القرب 3300 XL مقاس 8 مم وحساس Proximitor في مبيت واحد، مما يلغي الحاجة إلى كابل تمديد خارجي.

ما وظيفة تكوين المسبار والاعتماد للخيار 28؟

يتضمن الخيار 28 مسبار قرب 3300 XL مقاس 8 مم مثبتًا مسبقًا مع اعتمادات متعددة، مما يتيح تركيبه في المواقع الخطرة المصنفة.

ما التركيبات الموفرة مع الخيار D=00 في هذه المجموعة؟

لا يوفر الخيار D=00 أي تركيبات للقنوات، لكنه يتضمن سدادتين مصمتتين وحلقتي إحكام لسد فتحات دخول المبيت.
