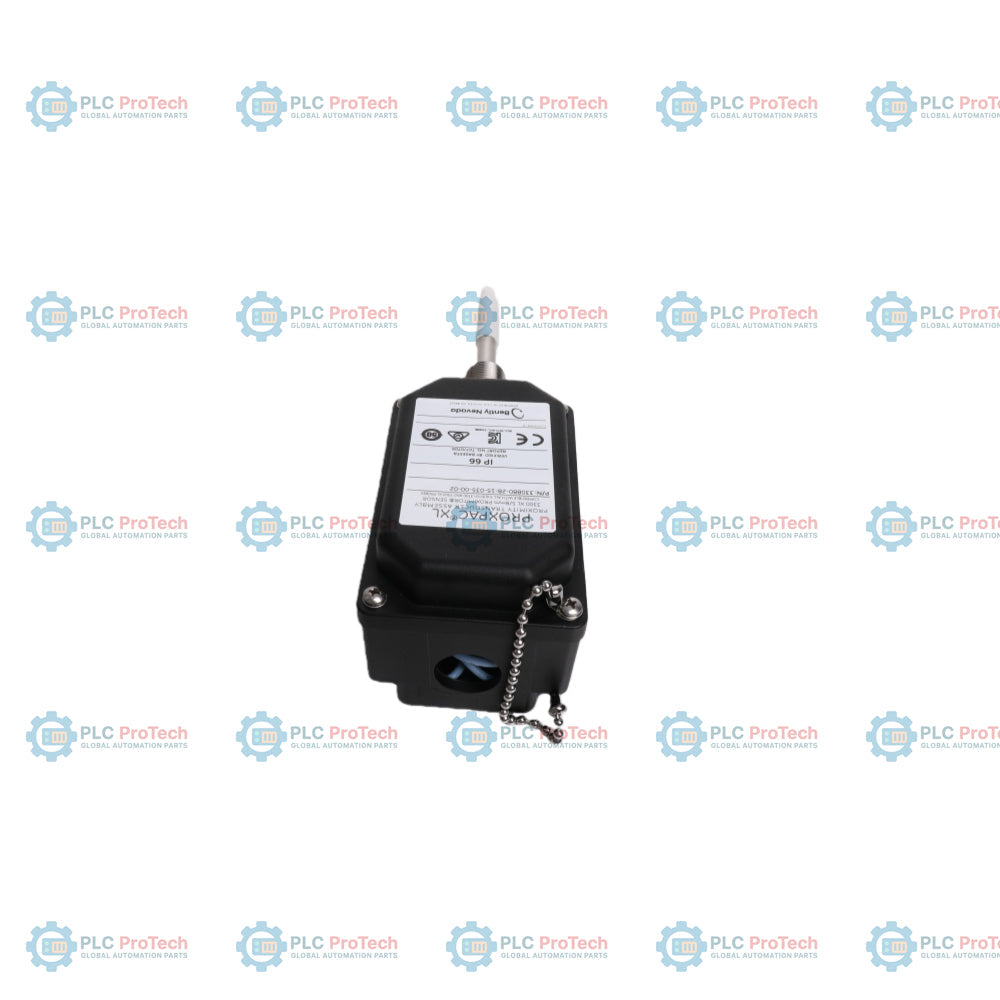

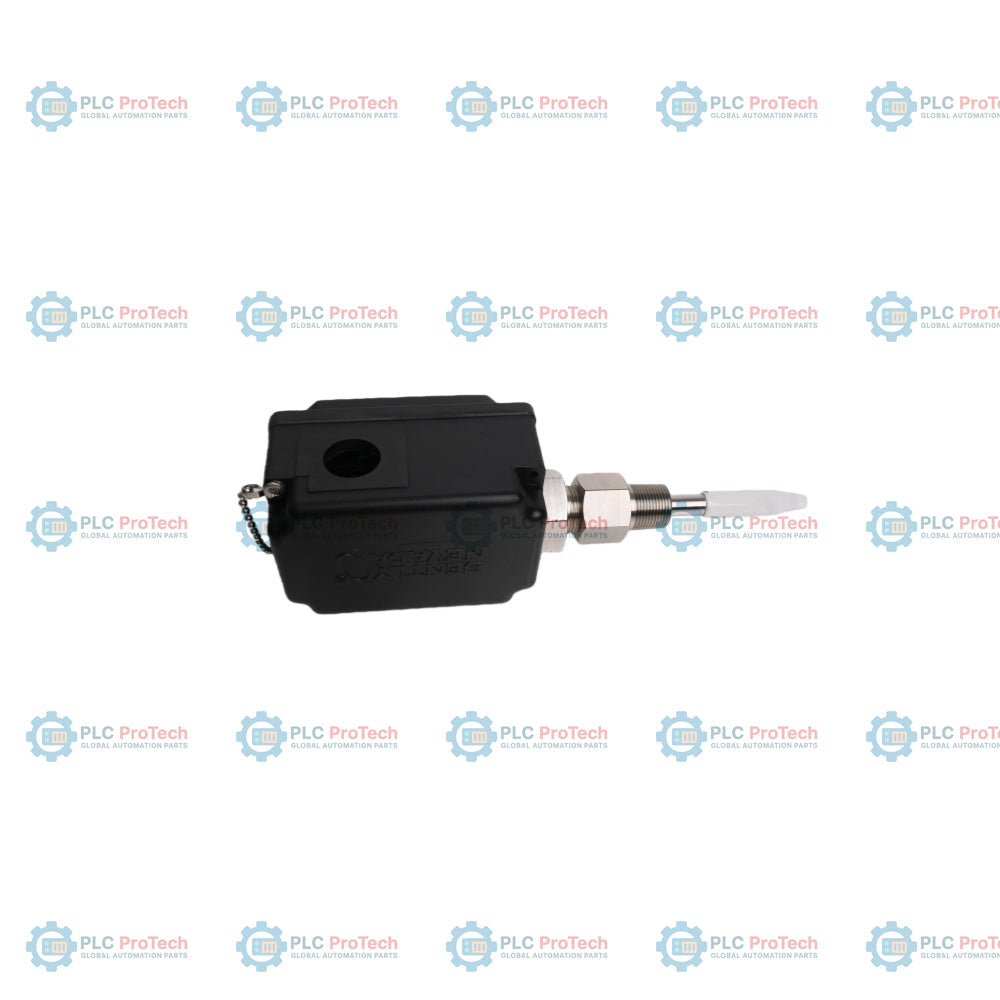

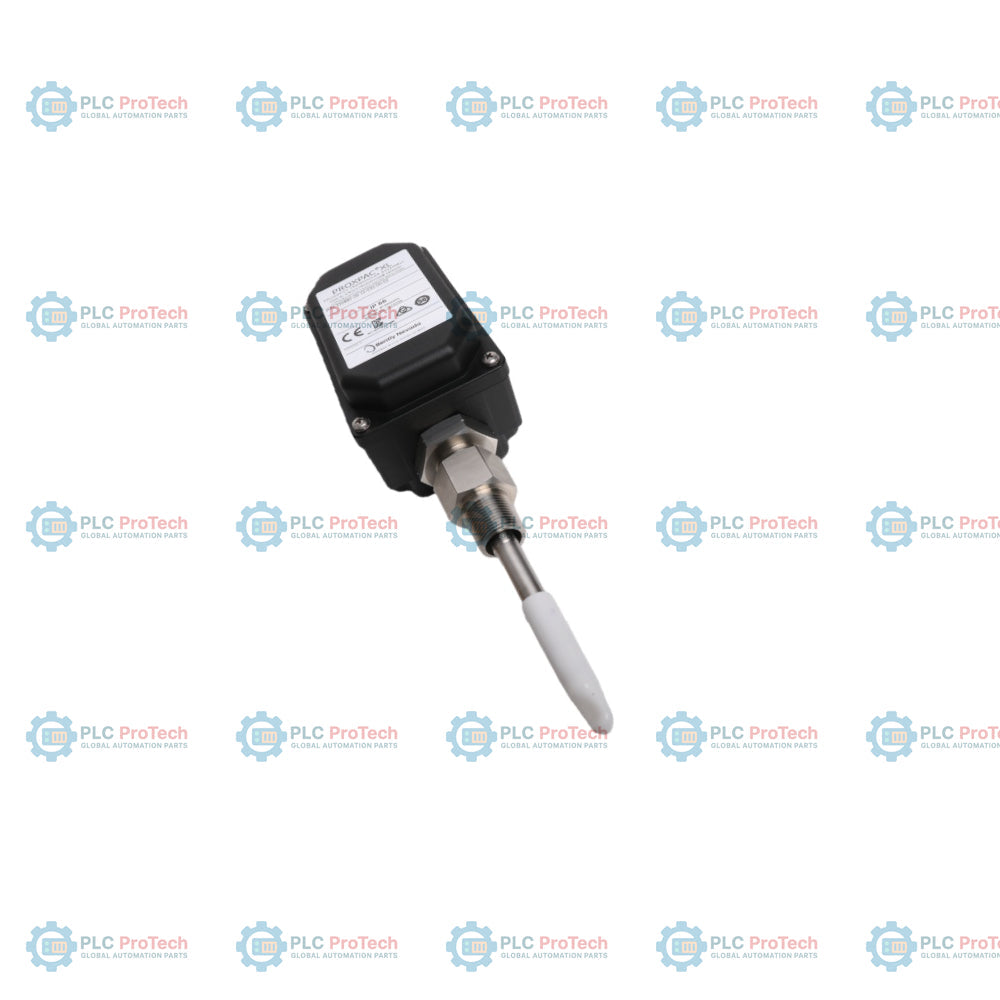

يحدد الخيار 28 (مسبار التقارب 3300 XL مقاس 8 مم مع اعتمادات متعددة)، والخيار 6 (محوّل إبعاد بطول 60 مم)، والخيار 155 (اختراق مسبار بطول 155 مم)، والخيار 03 (وصلة M20 واحدة وسدادتان)، والخيار 02 (سن تركيب 3/4-14 NPT) تكوين محوّل التقارب المتري المدمج هذا — 330881-28-6-155-03-02. تعمل مجموعة محوّل التقارب PROXPAC XL كنظام مسبار تقارب مكتفٍ ذاتيًا بالكامل، إذ تدمج مسبار تقارب 3300 XL مقاس 8 مم ومستشعر Proximitor 3300 XL مباشرةً داخل هيكل واحد مصبوب من اللدائن الحرارية. يلغي هذا التكامل الحاجة إلى كابل تمديد خارجي بين المسبار ومستشعر Proximitor، مما يتيح توصيل الأسلاك ميدانيًا مباشرةً من نظام المراقبة إلى أطراف غطاء المجموعة.
على خلاف التكوينات غير المعتمدة أو إصدارات السن اللولبي الإنجليزي مثل سلسلة 330880، يتميز التكوين 330881-28-6-155-03-02 بتخطيط يركز على المقاييس المترية، مع سن تركيب 3/4-14 NPT مطلوب لمحوّل الإبعاد البالغ 60 مم. ويحتوي غطاء الهيكل المدمج على مستشعر Proximitor حاصل على اعتمادات دولية متعددة، ويستوفي متطلبات السلامة الجوهرية وعدم إشعال اللهب للمناطق الخطرة. ويُصنع الجسم من لدائن حرارية من كبريتيد البولي فينيلين (PPS) مقاومة للأشعة فوق البنفسجية ومقوّاة بالألياف الزجاجية، مع ألياف موصلة لتبديد الشحنات الكهروستاتيكية، مما يوفر تصنيف Type 4X وIP66 للبيئات الصناعية القاسية.
يُستخدم 330881-28-6-155-03-02 لحماية الآلات الدوارة، ولا سيما عندما تجعل قيود المساحة أو الظروف الخارجية القاسية تشغيل كابلات تمديد طويلة أمرًا غير عملي. وتشمل التطبيقات النموذجية قياس اهتزاز العمود وموضعه المحوري في التوربينات البخارية، والتوربينات الغازية، والضواغط، والمضخات، وعلب التروس في منشآت توليد الطاقة والمعالجة الكيميائية ومرافق النفط والغاز. وهو مناسب للبيئات الخطرة التي تتطلب شهادات السلامة الجوهرية أو عدم التسبب في الاشتعال.
| الخيار / المقطع | الرمز على وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330881-28-6-155-03-02 | مجموعة محوّل القرب PROXPAC XL، مترية |
| A: خيار المسبار والاعتمادات | 28 | مسبار 3300 XL مقاس 8 مم مع اعتمادات متعددة |
| B: خيار محوّل المباعدة (البُعد B) | 6 | طول محوّل المباعدة 60 مم (يُطلب بزيادات قدرها 10 مم) |
| C: خيار اختراق المسبار (البُعد C) | 155 | طول اختراق المسبار 155 مم (يُطلب بزيادات قدرها 1 مم) |
| D: خيار الوصلات | 03 | وصلة واحدة M20، وسدادتان |
| E: خيار سن التركيب | 02 | 3/4-14 NPT (مطلوب عند طلب خيار محوّل المباعدة) |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| الطراز | 330881-28-6-155-03-02 |
| سلسلة المنتج | محوّل القرب PROXPAC XL |
| نوع مسبار الإدخال | مسبار قرب 3300 XL مقاس 8 مم مع كابل بطول متر واحد |
| دخل الطاقة | يتطلب من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر دون حواجز، مع استهلاك أقصى قدره 12 مللي أمبير؛ ومن -23 فولت تيار مستمر إلى -26 فولت تيار مستمر مع الحواجز |
| حساسية مصدر التغذية | تغير أقل من 2 مللي فولت في جهد الخرج لكل تغير فولت واحد في جهد الدخل |
| ممانعة الخرج | 50 أوم |
| المدى الخطي | 2 مم (80 ميل)، بدءًا من حوالي 0.25 مم (10 ميل) من الهدف (من 0.25 إلى 2.3 مم) |
| معامل القياس التزايدي (ISF) | 7.87 فولت/مم (200 مللي فولت/ميل) ±5% على مدى خطي قدره 80 ميل (من 0 إلى +45 درجة مئوية) |
| إعداد الفجوة الموصى به | 1.27 مم (50 ميل) |
| استجابة التردد | من 0 إلى 10 kHz: +0، -3 dB مع ما يصل إلى 305 أمتار (1000 قدم) من أسلاك التوصيل الميدانية |
| الحد الأدنى لحجم الهدف | هدف مسطح بقطر 15.2 مم (0.6 بوصة) |
| حدود قطر العمود | 50.8 mm (2.0 بوصة) كحد أدنى؛ ويُوصى بحد أدنى قدره 76.2 mm (3.0 بوصات) |
| مادة الغلاف | لدائن حرارية من كبريتيد البولي فينيلين (PPS) مقوّاة بالزجاج ومقاومة للأشعة فوق البنفسجية (UV)، مع ألياف موصلة |
| مادة الغلاف | فولاذ مقاوم للصدأ AISI 304 مع سلسلة تثبيت |
| الغلاف الخارجي وبراغي التثبيت | فولاذ مقاوم للصدأ AISI 303 |
| مادة الحلقة الدائرية لغلاف المسبار | نيوبرين |
| مادة عزل الاهتزاز | سيليكون خلوي فائق الليونة |
| التصنيف البيئي | IP66 وType 4X |
| درجة حرارة التشغيل (المسبار) | -52 درجة مئوية إلى +177 درجة مئوية |
| درجة حرارة التشغيل (الغلاف والمستشعر) | -52 درجة مئوية إلى +100 درجة مئوية |
| درجة حرارة التخزين | -52 درجة مئوية إلى +105 درجة مئوية |
| الرطوبة النسبية | تكاثف بنسبة 100%، غير قابل للغمر عند حماية الموصلات |
| عزم صامولة التثبيت | 29.5 N-m (260 in-lb) |
| عزم صامولة قفل غلاف المسبار | 39.3 N-m (350 in-lb) |
يُبسّط التصميم المتكامل لسلسلة PROXPAC XL توصيل الأسلاك. يجب تمرير توصيلات الأسلاك الميدانية عبر مدخل القناة. استخدم وصلة M20 المورّدة (الخيار 03) للحفاظ على إحكام الغلاف بشكل صحيح. يُوصى باستخدام أسلاك ميدانية بمقاس يتراوح من 0.2 إلى 1.5 mm2 (من 16 إلى 24 AWG)، مع كبل ثلاثي المحاور محمي مكوّن من 3 موصلات. للتأريض، تأكد من توصيل بطانة التأريض الداخلية بإحكام، ومرّر سلك التصريف وفقًا لمخطط توصيلات النظام. اتخذ الاحتياطات المناسبة لمنع تسرب الرطوبة عبر القناة إلى غلاف PPS.
يتميز 330881-28-6-155-03-02 بشهادات دولية متعددة للمناطق الخطرة (الخيار A = 28):
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330881-28-6-155-03-02
Country of origin:الولايات المتحدة
نوع المنتج: محوّل القرب PROXPAC XL
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 250ج
Dimensions: 60 مم × 110 مم × 110 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
