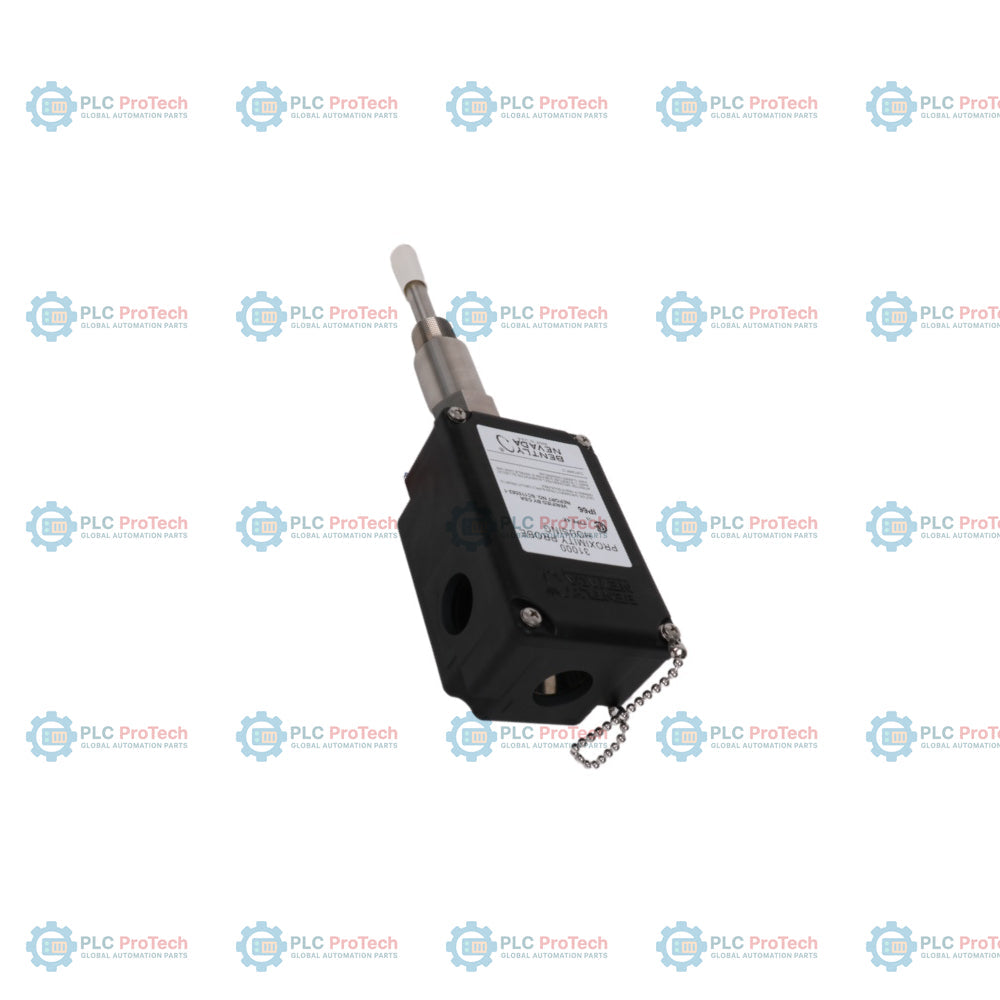

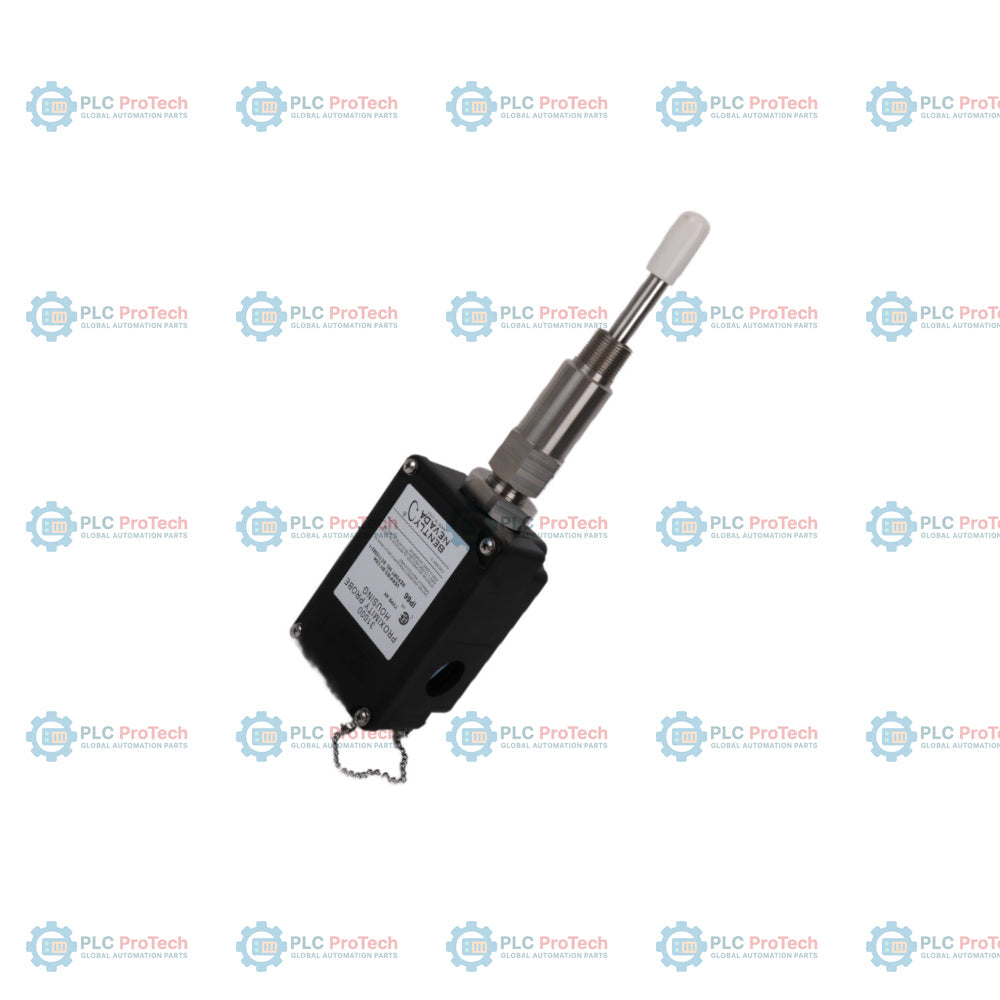

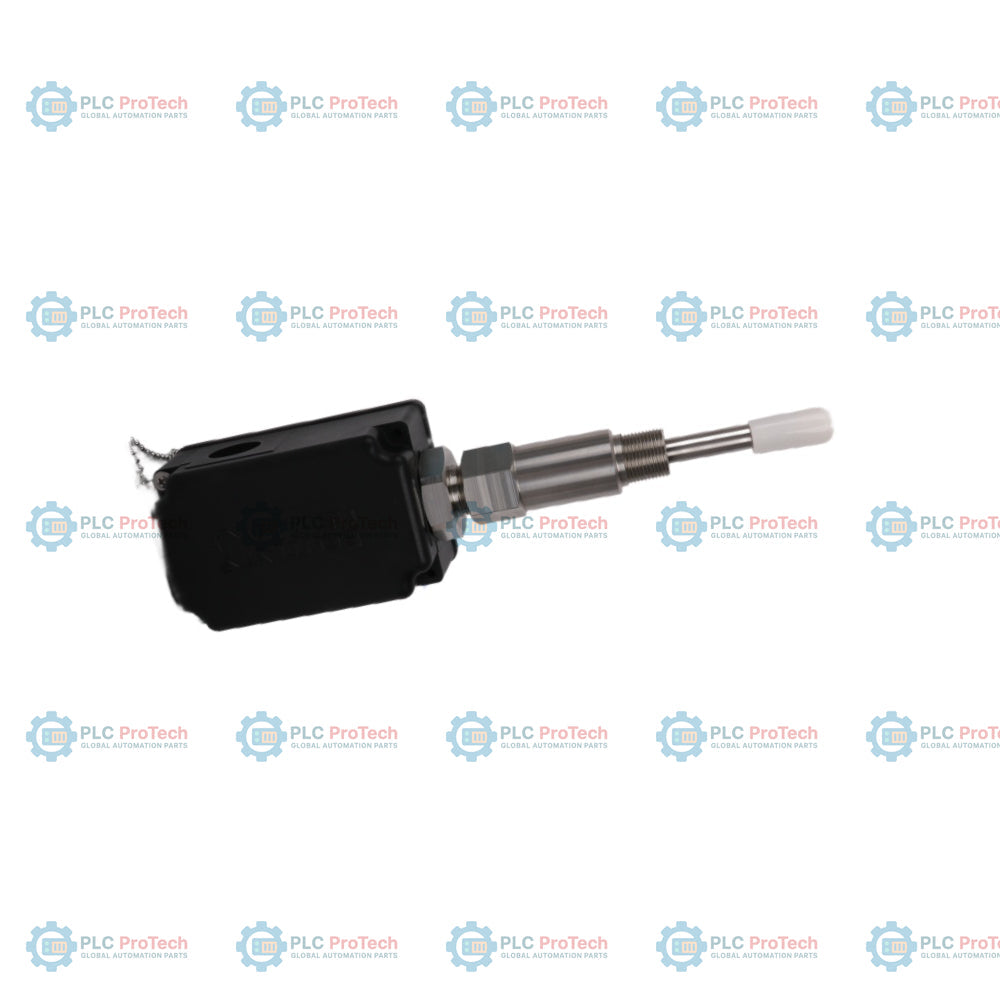

Bently Nevada 330881-BR-04-145-06-02 PROXPAC XL محول تقارب

SKU 330881-BR-04-145-06-02

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330881-BR-04-145-06-02
Country of origin:الولايات المتحدة
نوع المنتج: محول قرب PROXPAC XL
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 250ج
Dimensions: 60 مم × 110 مم × 110 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدّد الخيار BR مسبار تقارب 3300 XL بطول 8 مم مع اعتمادات INMETRO (البرازيل) للمناطق الخطرة، مدمجًا داخل مجموعة محوّل التقارب المترية PROXPAC XL Proximity Transducer — 330881-BR-04-145-06-02. يجمع هذا التكوين بين مسبار تيارات دوّامية غير تلامسي ومستشعر تقارب 3300 XL داخل هيكل واحد من كبريتيد البوليفينيلين (PPS) المقوّى بالألياف الزجاجية. يلغي هذا التصميم المدمج الحاجة إلى كابل تمديد خارجي وهيكل منفصل لمستشعر التقارب، مما يتيح توصيل أسلاك الموقع مباشرة من جهاز المراقبة إلى مجموعة المحوّل. صُمّم هذا التكوين المتري بمحوّل مباعدة بطول 40 مم (الخيار 04) وجلبة اختراق للمسبار بطول 145 مم (الخيار 145)، مقترنين بمخفّضات ووصلات SST محددة (الخيار 06) وسن تركيب 3/4-14 NPT (الخيار 02).

تستبدل مادة هيكل PPS المعادن التقليدية، إذ تدمج أليافًا زجاجية وموصلة لتعزيز المجموعة وتبديد الشحنات الكهروستاتيكية. والهيكل مصنّف للبيئات من النوع 4X وIP66، ويحمي المكوّنات الكهربائية الداخلية في البيئات القاسية. يتكوّن المسبار الداخلي من كابل ثلاثي المحاور بطول متر واحد، مصنوع بعزل من بروبيلين فلوريد الإيثيلين (FEP)، وينتهي بموصل ClickLoc مطلي بالذهب. ويؤدي دمج المسبار والمستشعر معًا إلى تقليل خطوات التركيب وتكاليف الكابلات في الآلات الدوارة الحرجة.

الميزات

يوفّر الخيار BR مسبار تقارب مدمجًا 3300 XL بطول 8 مم مع اعتمادات INMETRO (البرازيل) للمناطق الخطرة.
يحدّد الخيار 04 طول محوّل المباعدة البالغ 40 مم (البُعد B).
يحدّد الخيار 145 طول اختراق المسبار البالغ 145 مم (البُعد C) في مجموعة الجلبة.
يتضمن الخيار 06 طقم توصيلات يتكوّن من وصلة واحدة 3/4-14 NPT، ومخفّض واحد من 3/4-14 NPT إلى 1/2-14 NPT من الفولاذ المقاوم للصدأ، وسدادتين.
يوفّر الخيار 02 سن تركيب 3/4-14 NPT (مطلوب لتكوينات محوّل المباعدة).
هيكل من اللدائن الحرارية من كبريتيد البوليفينيلين (PPS) مقوّى بالألياف الزجاجية والموصلة لتبديد الشحنات الكهروستاتيكية.
توفر التصنيفات البيئية Type 4X وIP66 حماية من المياه الموجهة بالخرطوم ومن دخول العوامل البيئية.
كابل مسبار بطول 1 متر، ثلاثي المحاور ومعزول بـ FEP، مع موصل ClickLoc مطلي بالذهب، يصل المسبار بمستشعر Proximitor المدمج.

التطبيقات

يُستخدم في الآلات الدوارة الصناعية مثل التوربينات الغازية، والتوربينات البخارية، والضواغط الطاردة المركزية، والمضخات، والمراوح، حيث يلزم ضبط المسبار خارجيًا، لكن المساحة أو مسارات الأسلاك لا تسمح بوجود أغلفة Proximitor منفصلة.

معلومات الطلب

رمز الخيار	قيمة وحدة SKU هذه	الوصف
رقم الجزء القابل للطلب	330881-BR-04-145-06-02	محول تقارب PROXPAC XL، متري
A - خيار المسبار والاعتمادات	BR	مسبار 3300 XL مقاس 8 مم مع اعتمادات INMETRO (البرازيل)
B - خيار محول المباعدة	04	طول محول المباعدة 40 مم (البُعد B)
C - خيار اختراق المسبار	145	طول اختراق المسبار 145 مم (البُعد C)
D - خيار الوصلات	06	وصلة واحدة 3/4-14 NPT، ومخفض واحد من 3/4-14 NPT إلى 1/2-14 NPT SST، وسدادتان
E - خيار سن التركيب	02	3/4-14 NPT (مطلوب عند طلب خيار محول المباعدة)

المواصفات الفنية

المعلمة	القيمة
الشركة المصنّعة	Bently Nevada
رقم الجزء / الطراز	330881-BR-04-145-06-02
نوع المحول	محول تقارب PROXPAC XL (متري)
مدخل مستشعر Proximitor	مسبار تقارب 3300 XL مقاس 8 مم مع كابل بطول 1 متر
متطلبات الطاقة	يتطلب من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر عند 12 مللي أمبير كحد أقصى (من دون حواجز)
النطاق الخطي	2.0 مم (80 مل)
معامل القياس الاسمي	7.87 فولت/مم (200 مللي فولت/مل)
الاستجابة الترددية	من 0 إلى 10 كيلوهرتز: +0، -3 ديسيبل مع ما يصل إلى 305 أمتار (1000 قدم) من أسلاك التوصيل الميدانية
الحد الأدنى لحجم الهدف	قطر 15.2 مم (0.6 بوصة) (هدف مسطح)
الحد الأدنى لقطر العمود	50.8 مم (2.0 بوصة)
مادة طرف المسبار	كبريتيد البوليفينيلين (PPS)
مادة غلاف المسبار	فولاذ مقاوم للصدأ AISI 304
كابل المسبار	طول 1 متر، كابل ثلاثي المحاور بمقاومة 75 أوم، معزول بمادة فلوريد الإيثيلين بروبيلين (FEP)
موصل المسبار	موصل ClickLoc من النحاس المطلي بالذهب
مادة الغلاف	مادة لدائن حرارية من كبريتيد البوليفينيلين (PPS) مقاومة للأشعة فوق البنفسجية (UV) ومدعمة بالزجاج وتحتوي على ألياف موصلة
مادة الجلبة الخارجية	فولاذ مقاوم للصدأ AISI 304
مادة مسامير التثبيت	فولاذ مقاوم للصدأ AISI 303
مادة الحلقة الدائرية للجلبة	نيوبري both
بطانة التأريض / لوحة التثبيت	فولاذ مقاوم للصدأ AISI 304
مادة عزل الاهتزاز	سيليكون خلوي فائق الليونة
مادة ملصق الغطاء	بوليستر أبيض لامع عاكس للإشعاع
عزم صامولة التثبيت	29.5 نيوتن-متر (260 رطل-بوصة)
عزم صامولة قفل جلبة المسبار	39.3 نيوتن-متر (350 رطل-بوصة)
مقاومة صدمات الغلاف	معتمد من BASEEFA لتحمل صدمتين منفصلتين بقوة 4 جول (5.4 قدم-رطل) عند -39 درجة مئوية وعند 115 درجة مئوية؛ وتحققت CSA من تحمله 7 جول (9.5 قدم-رطل) عند درجة حرارة الغرفة
نطاق درجة حرارة تشغيل المسبار	-52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
درجة حرارة تشغيل غلاف المسبار ومستشعر Proximitor &	-52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت)
درجة حرارة التخزين	-52 درجة مئوية إلى +105 درجة مئوية (-62 درجة فهرنهايت إلى +221 درجة فهرنهايت)
تصنيف الحماية من دخول الرطوبة	تكاثف بنسبة 100%، غير قابل للغمر (عند حماية الموصلات)؛ الغلاف مصنف Type 4X وIP66

التوصيلات والواجهات

الطرف	الوظيفة
COM	مشترك / أرضي
OUT	خرج الإشارة
VT	دخل الطاقة (-17.5 Vdc إلى -26 Vdc)

إرشادات التركيب

يعمل تصميم PROXPAC XL على إحكام الضغط التفاضلي بين طرف المسبار والجسم الرئيسي للغلاف عند استخدامه مع مسبار 3300 XL مقاس 8 مم.
تأكد من أن مجموعات الجلب التي تتجاوز أبعاد الإبعاد والاختراق المجمعة فيها 305 مم (12.0 بوصة) تتلقى دعماً إضافياً للجلبة بالقرب من طرف المسبار لتقوية المجموعة ومقاومة الرنين.
اضبط الجلبة الملولبة ضمن الهامش المسموح به +/-12.7 مم (0.5 بوصة) لإنشاء الفجوة المناسبة للمسبار.
طبّق ممارسات التأريض والحجب الصحيحة لمنع التداخل الكهربائي من التأثير في جودة الإشارة.
امنع دخول السوائل والرطوبة الخارجية بتمرير القنوات مع حلقات تنقيط مناسبة وإحكام إغلاق مداخل التوصيلات الميدانية بشكل صحيح.

الامتثال والاعتمادات

علامة CE (توجيه التوافق الكهرومغناطيسي 2014/30/EU؛ توجيه RoHS 2011/65/EU)
CSA/NRTL/C الفئة I، المنطقة 0: AEx/Ex ia IIC T4/T5 Ga؛ الفئة I، المجموعات A وB وC وD؛ الفئة II، المجموعات E وF وG؛ الفئة III
ATEX/IECEx Ex II 1 G Ex ia IIC T4/T5 Ga؛ Ex ia IIIC T90C/T105C Dc
اعتمادات INMETRO (البرازيل) - الخيار BR
اعتماد النوع البحري من ABS (قواعد 2019 لشروط التصنيف)

FAQ

ماذا يحدد خيار BR في مجموعة PROXPAC XL هذه؟

يشير الخيار BR إلى أن مجس القرب المدمج 3300 XL مقاس 8 مم معتمد من INMETRO (البرازيل) وفقًا لموافقات المناطق الخطرة للتطبيقات الصناعية.

ما طولا الإزاحة والاختراق لهذا التكوين 330881؟

يتميز هذا التكوين المتري بطول محول إزاحة قدره 40 مم (الخيار 04) وطول جلبة اختراق المجس قدره 145 مم (الخيار 145)، مما يوفر ضبطًا ميكانيكيًا لموضع المجس.

هل تتطلب مجموعة محول الطاقة هذه كابل تمديد خارجيًا؟

لا. تتميز PROXPAC XL بتصميم مستقل يضم مستشعر Proximitor ‏3300 XL مدمجًا مباشرةً في غطاء الهيكل، مما يلغي الحاجة إلى كابل تمديد خارجي أو هيكل Proximitor منفصل.

ما نوع تركيبات القنوات الموردة مع الخيار 06؟

يوفر الخيار 06 مجموعة تركيبات تحتوي على تركيبة واحدة بمقاس 3/4-14 NPT، ومخفض واحد من 3/4-14 NPT إلى 1/2-14 NPT مصنوع من الفولاذ المقاوم للصدأ، وسدادتين.
