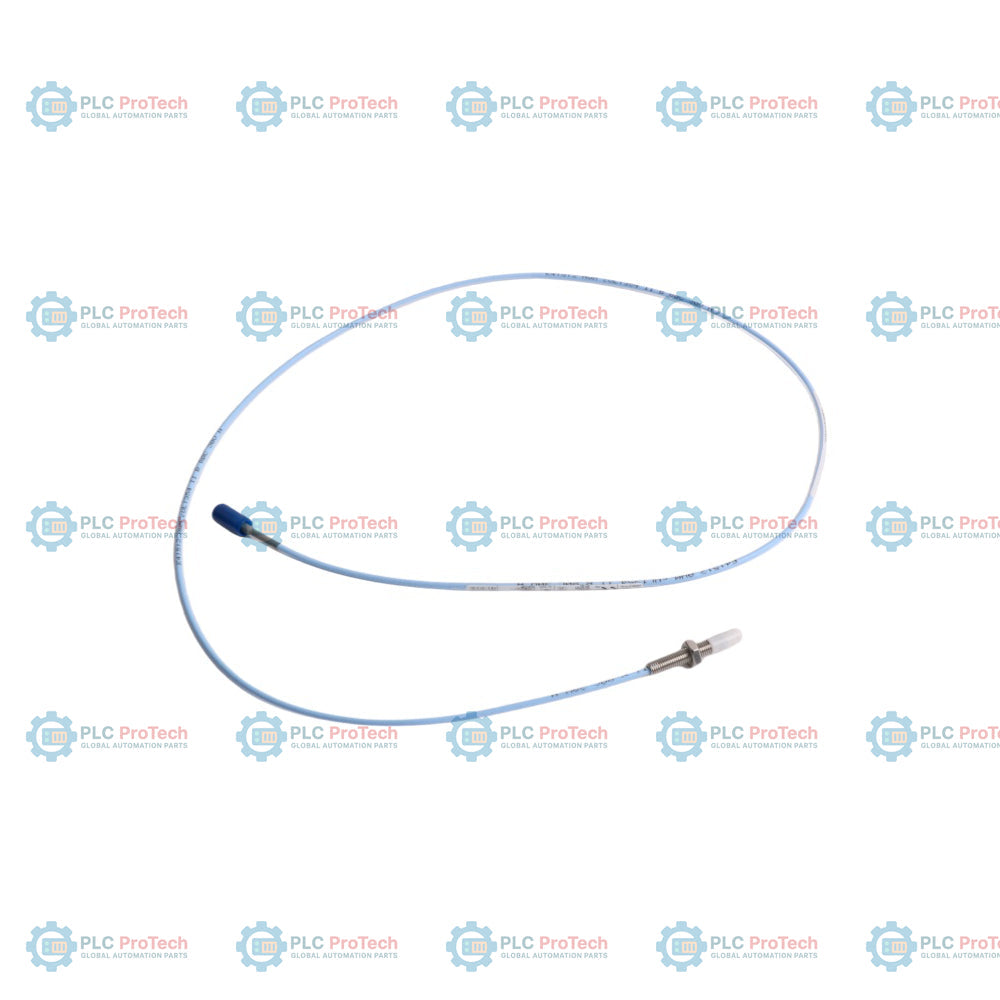

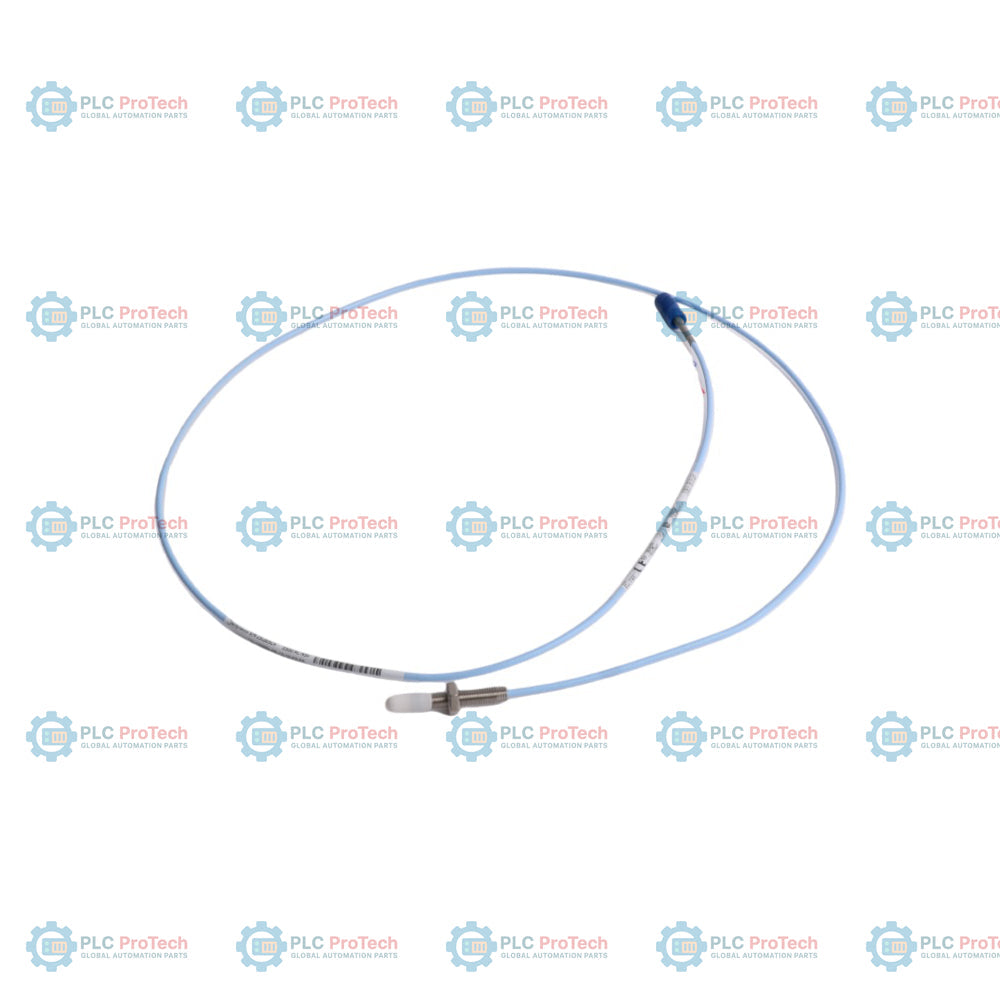

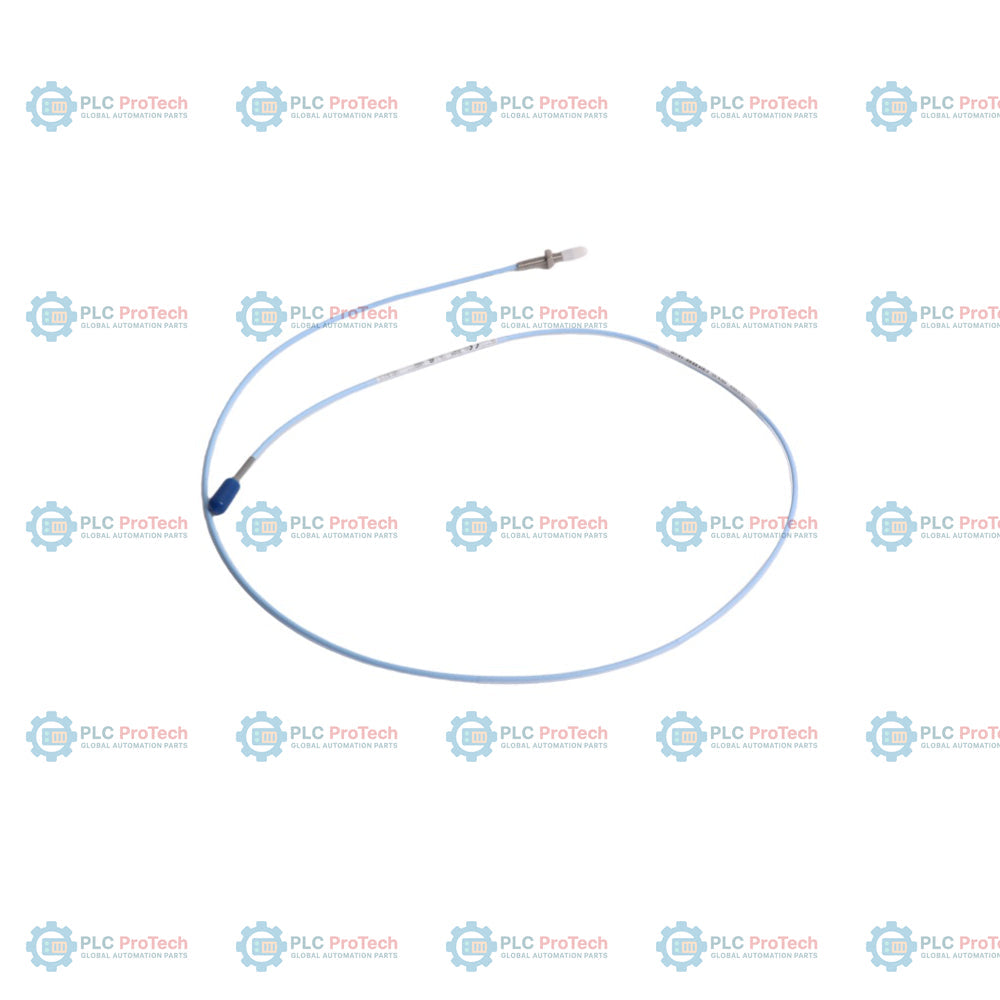

Bently Nevada 330901-00-12-05-02-05 مسبار تقارب NSv ‏3300

SKU 330901-00-12-05-02-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330901-00-12-05-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسابير قرب 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330901-00-12-05-02-05: تتميز تهيئة مسبار القرب 3300 NSv هذه بغلاف فولاذي ملولب بالكامل بمقاس 1/4-28 UNF-2A دون تدريع خارجي، وطول غير ملولب للخيار 00 قدره 0.0 بوصة، وطول غلاف للخيار 12 قدره 1.2 بوصة، وطول مسبار إجمالي للخيار 05 قدره 0.5 متر (20 بوصة). وينتمي إلى نظام محوّل 3300 XL NSv، المصمم لقياس اهتزاز العمود وموضعه المحوري دون تلامس في تهيئات الآلات ذات مساحات الاستهداف المحدودة أو الخلوصات الميكانيكية الضيقة.

يجمع هذا الطراز المحدد بين كابل محوري قياسي غير مدرع بقدرة 75 أوم وموصل ClickLoc محوري أنثى مصغر (الخيار 02)، ويتم توريده مع حزمة اعتماد الجهات المتعددة للخيار 05 للمناطق الخطرة. يعمل مسبار 3300 NSv بتقنية التيارات الدوامية، موفرًا معامل مقياس مكافئًا للمحوّلات القياسية، مع الحفاظ على شكل مدمج للغاية لمنع التداخل المتبادل وتداخل الرؤية الجانبية في المكونات الميكانيكية ذات الثقوب الصغيرة.

الميزات

جسم ملولب بالكامل: يتيح الطول غير الملولب في الخيار 00 تثبيت الغلاف بمحاذاة السطح مباشرةً في فتحة اللولبة بالآلة.
غلاف مدمج بطول 1.2 بوصة: يوفر الخيار 12 طول غلاف إجماليًا قدره 1.2 بوصة، مناسبًا لمسارات الخلوص الداخلي الضيقة.
تهيئة السلك القصير: يتيح طول المسبار الإجمالي البالغ 0.5 متر في الخيار 05 توجيهًا مباشرًا ومنظمًا إلى وصلة كابل التمديد.
كابل قياسي غير مدرع: يوفر الخيار 02 كابلًا محوريًا غير مدرع بقدرة 75 أوم، معزولًا بـ FEP، ومنتهيًا بموصل ClickLoc أنثى مصغر.
تصنيف المناطق الخطرة: يوفر الخيار 05 شهادات عالمية متعددة (CSA وATEX وIECEx) للمناطق الآمنة جوهريًا وغير القابلة للاشتعال.
تحسين استهداف المساحات الضيقة: مصمم خصيصًا لأقطار الأعمدة الأصغر من 13 مم (0.5 بوصة) وخلوصات التجويف المضاد التي تصل إلى 9.5 مم (0.375 بوصة).

التطبيقات

قياس الاهتزاز الديناميكي للعمود وموضعه المحوري في الآلات الدوارة ذات الثقوب الصغيرة.
اختراقات أغلفة التوربينات الغازية المشتقة من محركات الطائرات وتجميعات التوربينات عالية السرعة.
الضواغط والمضخات الطاردة المركزية ذات الخلوص الشعاعي والمحوري المحدود.
مراقبة المحامل ذات الغشاء السائل في المساحات الميكانيكية ذات الخلوص الضيق.

معلومات الطلب

الخيار / المقطع	الرمز الموجود على وحدة SKU هذه	الوصف
رقم الجزء القابل للطلب	330901-00-12-05-02-05	مسبار القرب 3300 NSv، سن لولبي 1/4-28 UNF، بدون تدريع
أ - خيار الطول غير الملولب	00	0.0 بوصة (0 مم) طول غير ملولب
ب - خيار طول الغلاف الإجمالي	12	طول الهيكل الإجمالي 1.2 بوصة (30 مم)
C - خيار الطول الإجمالي	05	طول إجمالي للمجس يبلغ 0.5 متر (20 بوصة)
D - خيار نوع الموصل والكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
E - خيار اعتماد الوكالة	05	اعتمادات متعددة (CSA، ATEX، IECEx)

المواصفات الفنية

المعلمة	القيمة
الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم القطعة / SKU	330901-00-12-05-02-05
نظام المحول	نظام محول القرب 3300 XL NSv
نوع السن اللولبي	1/4-28 UNF-2A
تركيب الكابل	محوري بقدرة 75 ohm، معزول بمادة فلوروإيثيلين بروبيلين (FEP)، قياسي (من دون تدريع)
نوع الموصل	موصل ClickLoc محوري أنثى مصغر
النطاق الخطي	1.5 مم (60 mils)، ضمن نطاق من 0.25 مم إلى 1.75 مم (10 إلى 70 mils)
معامل القياس المتوسط (ASF)	7.87 V/mm (200 mV/mil)
الانحراف عن الخط المستقيم ذي أفضل ملاءمة (DSL)	أقل من +/-0.06 مم (+/-2.3 mils)
إعداد الفجوة الموصى به	1.0 مم (40 mils)
استجابة التردد	من 0 إلى 10 kHz: +0، ‏-3 dB نموذجي (حتى 305 أمتار من التوصيلات الميدانية)
مادة رأس المجس	كبريتيد البولي فينيلين (PPS)
مادة هيكل المجس	فولاذ مقاوم للصدأ AISI 304 (SST)
إحكام الضغط	محكم الغلق عبر حلقة منع تسرب داخلية من Viton بين الرأس والهيكل
درجة حرارة تشغيل المجس	-52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
أقصى قوة شد	حمل مقداره 220 N (50 lb) كحد أقصى من هيكل المجس إلى السلك

إرشادات التركيب

عزم تركيب التثبيت: عزم التركيب الموصى به لهيكل 1/4-28 UNF هو 5.1 N m (45 in lb). لا تتجاوز عزم الدوران الأقصى المحدد البالغ 7.3 N m (65 in lb) لتجنب انحشار السن اللولبي أو تلف الهيكل.
حدود قطر الهدف: حافظ على حد أدنى لقطر الهدف المسطح يبلغ 8.9 مم (0.35 بوصة)، وقطر أدنى موصى به يبلغ 13 مم (0.5 بوصة) لضمان المعايرة الدقيقة لمعامل القياس.
فصل رؤوس المجسات: حافظ على مسافة لا تقل عن 25 مم (1.0 بوصة) لمجسات الموضع المحورية أو 23 مم (0.9 بوصة) لمجسات الاهتزاز الشعاعية لمنع التداخل الكهرومغناطيسي المتبادل.
العناية بالموصل: أحكم ربط موصلات ClickLoc المحورية يدويًا. يُوصى بشدة بحماية الوصلات باستخدام واقيات الموصلات أو شريط السيليكون لحمايتها من زيوت التوربينات والرطوبة.

الامتثال والاعتمادات

توجيه EMC: 2014/30/EU (EN 61000-6-2 وEN 61000-6-4)
توجيه RoHS: 2011/65/EU (EFUP لمدة 15 عامًا وفقًا لـ SJ/T 11364-2024)
السلامة الوظيفية: معتمد وفق SIL 2 (HFT=0) وSIL 3 (HFT=1)
المناطق الخطرة: اعتمادات متعددة للسلامة الجوهرية (ia) وغير المسببة للاشتعال (nA، ec) وفقًا لمعايير ATEX وIECEx وCSA

FAQ

ما المعلمات التي تحددها الخياران -00 و-12 في هذا المسبار؟

يحدد الرمز -00 طولًا غير ملولب قدره 0.0 بوصة، ما يعني أن جسم المسبار ملولب بالكامل. ويحدد الرمز -12 طولًا إجماليًا للغلاف قدره 1.2 بوصة، ما يوفر تصميمًا مدمجًا للتركيب داخل أغلفة الآلات ذات المساحة المحدودة.

ما وظيفة تكوين الكابل والموصل للخيار 02؟

يمثل الخيار 02 كابل مسبار محوريًا قياسيًا بموصلية 75 أوم، غير مدرع، بغلاف عازل خارجي من مادة FEP، وينتهي بموصل محوري ClickLoc أنثى مصغر. ويُعد هذا الإعداد مثاليًا للتمديد داخل القنوات القياسية أو مجاري الكابلات المحمية.

هل يدعم هذا التكوين 330901 التركيبات في المناطق الخطرة؟

نعم، فبفضل اعتماد الجهات المختصة للخيار 05، يكون المسبار معتمدًا وفق عدة مخططات عالمية (CSA وATEX وIECEx) للتركيبات الآمنة جوهريًا (ia) وغير المولدة للشرر/غير القابلة للاشتعال (nA وec).

ما طول النظام الذي يتطلبه مسبار بطول 0.5 متر؟

يجب إقران المسبار بطول 0.5 متر (الخيار 05) إما بكابل تمديد طوله 4.5 أمتار للحصول على طول نظام قدره 5.0 أمتار، أو بكابل تمديد طوله 6.5 أمتار للحصول على طول نظام قدره 7.0 أمتار، بما يتوافق مع تكوين مستشعر Proximitor.
