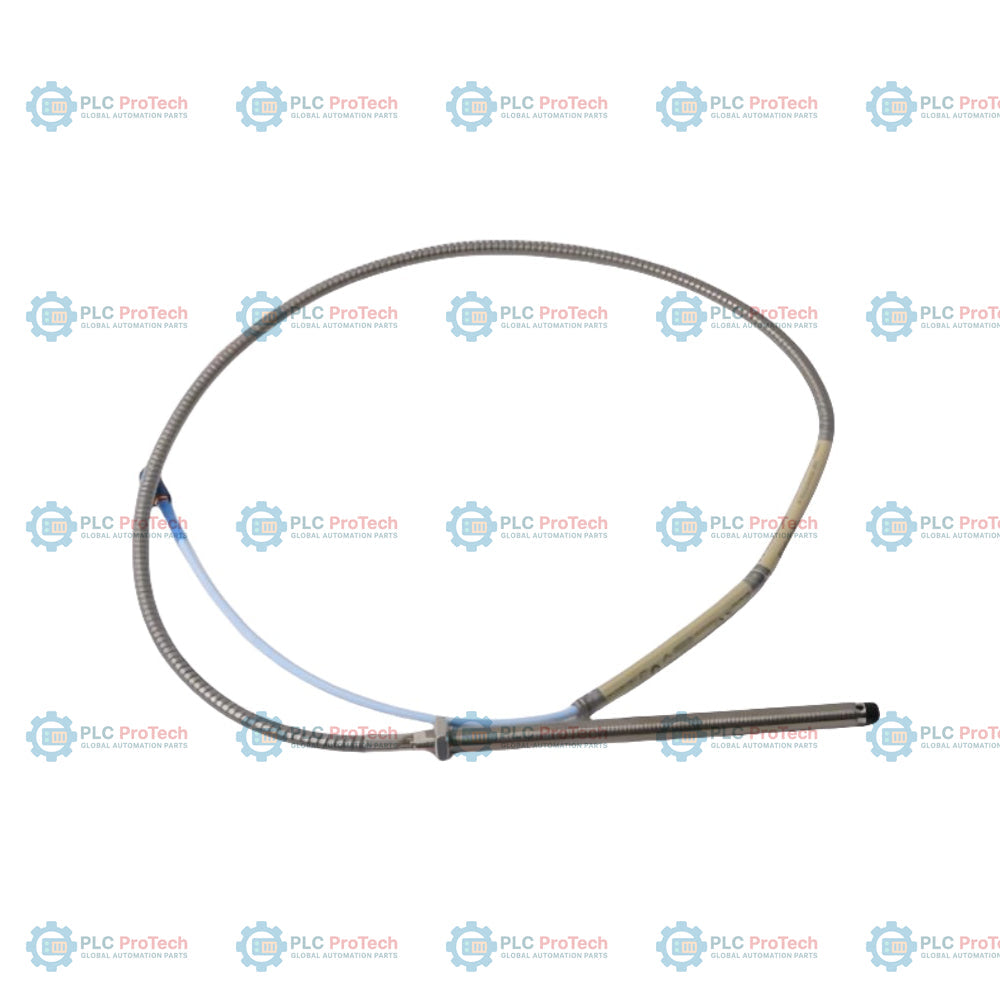

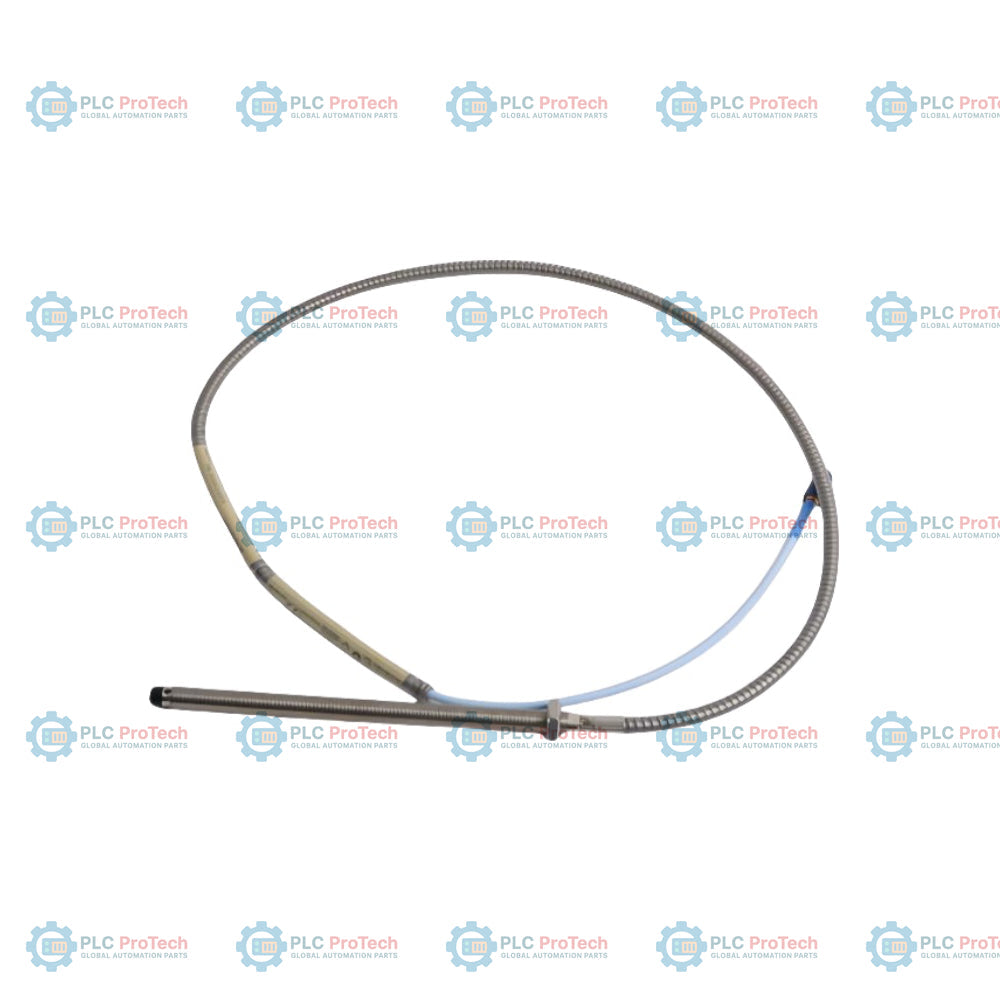

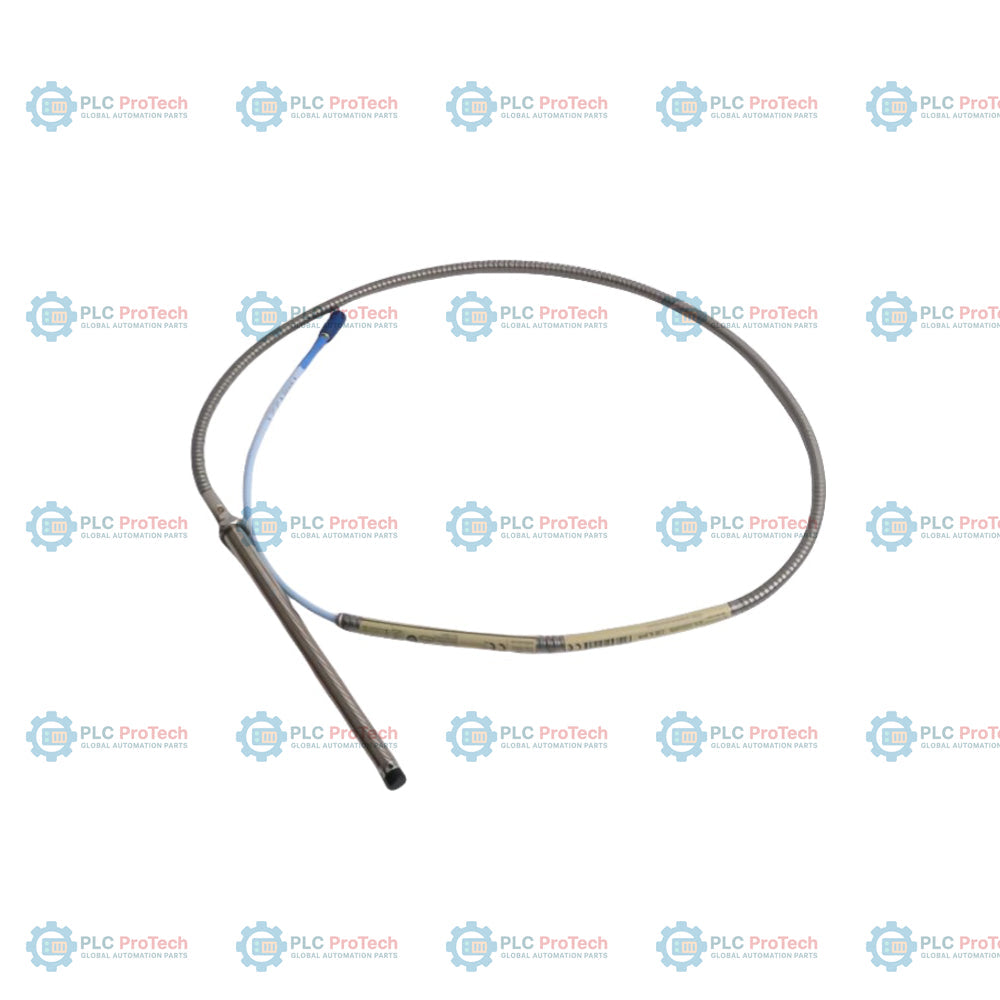

Bently Nevada ‏330902-00-40-10-01-05 مسبار تقارب 3300 NSv

SKU 330902-00-40-10-01-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330902-00-40-10-01-05
Country of origin:الولايات المتحدة
نوع المنتج: مسابير قرب 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد الخيار 00 (طول غير ملولب 0.0 بوصة) والخيار 40 (طول الهيكل الإجمالي 4.0 بوصات) تكوين مسبار القرب المدرّع 3300 NSv ذي السن 1/4-28 UNF — 330902-00-40-10-01-05. يُستخدم هذا المسبار القريب بتيارات إيدي غير التلامسي لقياس الاهتزاز والموضع في الآلات الدوارة ذات مناطق الهدف المحدودة أو الخلوصات الضيقة. ويحمي غلاف التدريع المصنوع من الفولاذ المقاوم للصدأ الكابل المحوري ماديًا من الأضرار الميكانيكية والسحج وبيئات التشغيل القاسية.

يتوافق النظام مع مستشعر القرب 3300 XL NSv Proximitor (330980) وكابل التمديد 3300 NSv (330930). ويستخدم هذا التكوين طول كابل إجمالي يبلغ 1.0 متر وينتهي بموصل ClickLoc محوري مصغر مع واقٍ مدمج للموصل، مما يوفر مقاومة لتسرب السوائل وتلوث الوصلة.

الميزات

يوفر التدريع المصنوع من الفولاذ المقاوم للصدأ حماية مادية للكابل المحوري من السحج والقطع والانضغاط.
يتيح الطول غير الملولب الصفري (الخيار 00) إدخال الهيكل الكامل بطول 4.0 بوصات (الخيار 40) في هيكل الآلة حتى نهايته.
يعمل واقي الموصل المدمج (الخيار 01) على إحكام وصلة ClickLoc وحمايتها من الزيت والرطوبة والتلوث الكيميائي.
يوفر موصل ClickLoc النحاسي المطلي بالذهب قفلًا ميكانيكيًا محكمًا ويمنع الارتخاء الناتج عن الاهتزاز.
تشكل عملية قولبة TipLoc رابطة محكمة بين طرف المسبار المصنوع من كبريتيد متعدد الفينيلين والهيكل المصنوع من الفولاذ المقاوم للصدأ.
يوفر تصميم CableLoc قوة شد تبلغ 220 نيوتن لتثبيت الكابل المحوري المعزول بـFEP بإحكام بطرف المسبار.

التطبيقات

قياسات الاهتزاز الشعاعي للعمود والموضع المحوري في الآلات الدوارة صغيرة التجويف.
مراقبة التوربينات الغازية المشتقة من محركات الطائرات والآلات التوربينية عالية السرعة ذات حيز التركيب المدمج.
الضواغط والمولدات والمضخات الصناعية حيث تكون منطقة الهدف محدودة.
أنظمة حماية الآلات التي تتطلب استجابة عالية التردد في المواقع ذات الخلوص الضيق.

معلومات الطلب

الخيار / المقطع	قيمة الرمز	الوصف / الخيار المحدد
رقم الجزء القابل للطلب	330902-00-40-10-01-05	مسبار القرب 3300 NSv، سن لولبي 1/4-28 UNF، مع تدريع من الفولاذ المقاوم للصدأ
A - خيار الطول غير الملولب	00	طول غير ملولب 0.0 بوصة
B - خيار طول الهيكل الإجمالي	40	طول الهيكل الإجمالي 4.0 بوصات
C - خيار الطول الإجمالي	10	طول الكابل الإجمالي 1.0 متر (39 بوصة)
D - خيار نوع الموصل والكابل	01	موصل ClickLoc محوري مصغر مع واقٍ للموصل، وكابل قياسي
E - خيار اعتماد الجهة	05	اعتمادات متعددة (بما في ذلك CSA وATEX وIECEx)

المواصفات الفنية

المعلمة	القيمة
الشركة المصنّعة	بنتلي نيفادا
رقم الجزء / الطراز	330902-00-40-10-01-05
عائلة النظام	نظام محول القرب 3300 XL NSv
مقاس القلاوظ	1/4-28 UNF-2A
حماية الدرع	غلاف درع مرن من الفولاذ المقاوم للصدأ
الطول غير الملولب (الخيار A)	0.0 بوصة (0 مم)
الطول الإجمالي للعلبة (الخيار B)	4.0 بوصة (102 مم)
إجمالي طول المسبار (الخيار C)	1.0 متر (39 بوصة)
نوع الموصل (الخيار D)	موصل ClickLoc متحد المحور مصغر ذكر مع واقي موصل
تركيب الكابل	كابل متحد المحور 75 ohm، معزول بـ FEP، قياسي
مادة طرف المسبار	كبريتيد بولي فينيلين (PPS)
مادة علبة المسبار	فولاذ مقاوم للصدأ AISI 304‏ (SST)
مادة الموصل	نحاس أصفر مطلي بالذهب
النطاق الخطي	1.5 مم (60 mils)، يمتد من 0.25 إلى 1.75 مم (10 إلى 70 mils)
معامل القياس التزايدي (ISF)	7.87 V/mm (200 mV/mil)
الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL)	أقل من +/-0.06 مم (+/-2.3 mils)
الاستجابة الترددية	من 0 إلى 10 kHz‏ (+0، -3 dB نموذجيًا)
إعداد الفجوة الموصى به	1.0 مم (40 mils)
قوة الشد	220 N (50 lb) كحد أقصى مُقدر (من علبة المسبار إلى السلك/الدرع)
نطاق درجة حرارة التشغيل والتخزين	-52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر (عند حماية الموصلات)
الإحكام	حلقة إحكام دائرية داخلية من Viton بين طرف المسبار والعلبة

إرشادات التركيب

تأكد من اتباع الإرشادات الهندسية التالية أثناء تركيب مسبار القرب:

لا تتجاوز عزم التركيب الأقصى المقدر البالغ 5.1 N m (45 in lb) لعلب المجسات 1/4-28، لتجنب تلف القلاوظ أو العلبة.
حافظ على مسافة فصل لا تقل عن 25 مم (1.0 بوصة) بين المجسات بالنسبة لقياسات الموضع المحوري، أو 23 مم (0.9 بوصة) بالنسبة لقياسات الاهتزاز الشعاعي، لمنع التداخل الكهربائي المتبادل.
تجنب تركيب المجسات بالقرب من المجالات المغناطيسية الخارجية لمنع التداخل مع توليد إشارة التيار الدوامي.
تحقق دائمًا من أن الطول المجمع للمسبار وكابل التمديد يطابق إجمالي طول النظام المُعاير لحساس القرب (إما 5.0 أمتار أو 7.0 أمتار).
احمِ موصل ClickLoc باستخدام واقي الموصل المدمج لمنع تلوث السوائل أو الزيت من التسبب في تدهور إشارة الكابل متحد المحور عالية التردد.

الامتثال والشهادات

يلبي نظام مسبار القرب 3300 NSv عدة معايير دولية واعتمادات للمناطق الخطرة، بما في ذلك:

توجيه EMC ‏2014/30/EU ‏(EN 61000-6-2، EN 61000-6-4)
توجيه RoHS ‏2011/65/EU وChina RoHS (تصنيف EFUP لمدة 15 عامًا)
السلامة الوظيفية: SIL 2 (HFT = 0)، SIL 3 (HFT = 1)
اعتمادات المناطق الخطرة (الخيار 05): شهادات ATEX وIECEx وشهادات أمريكا الشمالية (cNRTLus) للتركيبات الآمنة جوهريًا (الفئة I، المنطقة 0/1/2، المجموعات A وB وC وD) والتركيبات غير المسببة للاشتعال/غير الشرارية (الفئة I، القسم 2) عند التوصيل وفق تعليمات الرسومات المعتمدة.

FAQ

ما هي مواصفات مسبار Bently Nevada 330902-00-40-10-01-05 بالتحديد؟

هذا الطراز هو مسبار تقارب 3300 NSv مزود بسن لولبي 1/4-28 UNF، ودرع حماية من الفولاذ المقاوم للصدأ، وطول غير ملولب يبلغ 0.0 بوصة، وطول إجمالي للهيكل يبلغ 4.0 بوصات، وطول إجمالي يبلغ مترًا واحدًا، وموصل محوري ClickLoc مع واقٍ للموصل، والعديد من اعتمادات المناطق الخطرة.

متى ينبغي استخدام مسبار التقارب 3300 NSv بدلًا من نظام 3300 XL 8 mm القياسي؟

صُمم نظام محول الطاقة 3300 NSv خصيصًا للأهداف الصغيرة، أو أقطار الأعمدة الصغيرة، أو الخلوصات الضيقة، مثل الآلات ذات التجاويف الصغيرة أو التوربينات المشتقة من محركات الطائرات، حيث لا تستطيع المجسات القياسية مقاس 8 mm توفير نطاق خطي بسبب قيود الهدف.

هل يشتمل كابل هذا المسبار على درع حماية؟

نعم، هذا التكوين (الطراز الأساسي 330902) مزود بغلاف درع مرن من الفولاذ المقاوم للصدأ فوق الكابل المحوري المعزول بـ FEP لحمايته من الأضرار المادية والبيئات الكاشطة.

ما وظيفة واقي الموصل الموجود على الكابل المحوري؟

واقي الموصل المدمج هو غلاف من الفلوروسيليكون يحكم إغلاق الوصلة المحورية ClickLoc بين الموصلين الذكر والأنثى، ويمنع الرطوبة أو الزيت أو الملوثات الكيميائية من إضعاف الإشارة الكهربائية.
